Logitech Z-5300 luidsprekersysteem installatiegids

BELANGRIJKE VEILIGHEIDSINFORMATIE

GEVAAR VOOR ELEKTRISCHE SCHOKKEN

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies op.
• Koppel de luidsprekers los van de computer en het stopcontact voordat u ze met een droge doek reinigt.
• Installeer in overeenstemming met de instructies van de fabrikant.
• Plaats de luidsprekers op een stabiele locatie, zodat ze niet vallen en schade aan de luidsprekers of lichamelijk letsel veroorzaken.
• Gebruik de luidsprekers niet in de buurt van water en dompel ze niet onder in een vloeistof en giet er geen vloeistof over.
• Blokkeer de openingen in de luidsprekerkasten niet, steek nooit voorwerpen in de ventilatieopeningen of sleuven van de luidsprekers vanwege brand- of elektrische schokken en zorg voor voldoende ruimte rond de luidsprekers voor een goede ventilatie.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil het veiligheidsdoel van de gepolariseerde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. De brede pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Gebruik de luidsprekers alleen vanaf de audio line-out-aansluiting op laag niveau van de computer of een audioapparaat.
• Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Voor extra bescherming tijdens onweer, koppelt u de luidsprekers los van het stopcontact en schakelt u de computer uit.
• Koppel dit apparaat los wanneer het lange tijd niet wordt gebruikt.
• Reparatie is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Laat al het onderhoud over aan gekwalificeerd servicepersoneel.
• De luidsprekers moeten van het elektriciteitsnet worden losgekoppeld door de aan/uit-schakelaar in de stand-bystand te zetten en het netsnoer van de luidsprekers uit het stopcontact te trekken.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

Over uw Logitech^® Z-5300-luidsprekersysteem

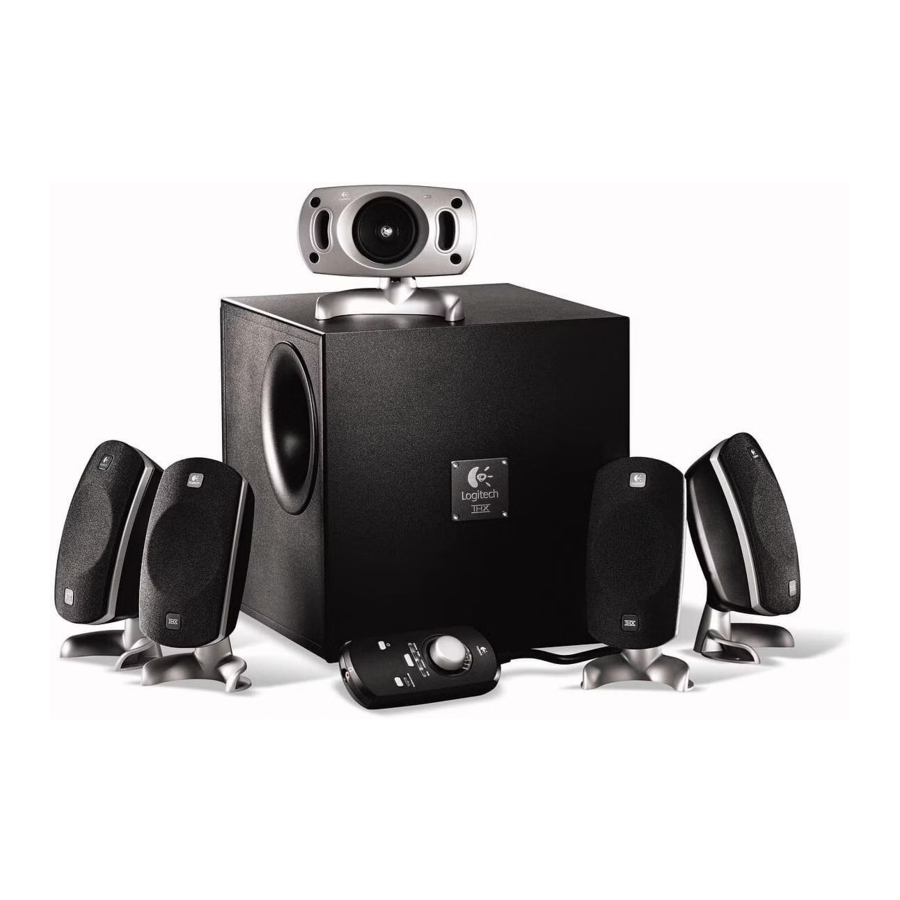

Het Z-5300-systeem tilt uw audio-ervaring naar een nieuw niveau. Om meer Logitech^® -producten te ontdekken, bezoekt u ons op internet via www.logitech.com.

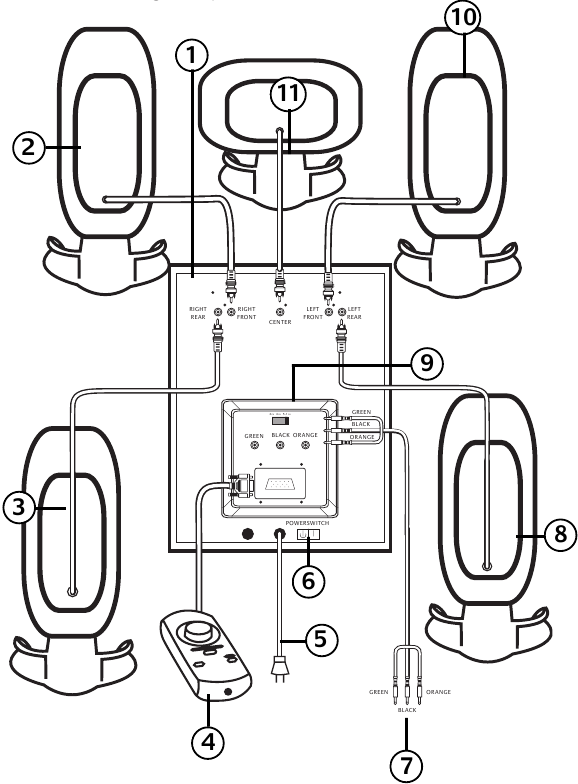

1. Subwoofer
2. Rechter voorluidspreker — rode stekker
3. Rechter achterluidspreker — witte stekker
4. SoundTouch^TM bedrade afstandsbediening — zwarte d-subconnector
5. Netsnoer
6. Aan/uit-schakelaar (Power/Standby switch)
7. Audio-ingangskabel naar pc — groene, zwarte en oranje stekkers
8. Linker achterluidspreker — zwarte stekker
9. Bronkeuzeschakelaar (Source selector switch)
10. Linker voorluidspreker — gele stekker
11. Middenkanaalluidspreker — oranje stekker

Uw Logitech^® Z-5300-luidsprekers instellen

Stel voor uw veiligheid het systeem in voordat u het op een stroombron aansluit.

1. Voordat u de kabels op de subwoofer aansluit, plaatst u de twee voorste satellietluidsprekers aan weerszijden van uw monitor op ongeveer dezelfde afstand van elkaar als van u. Richt ze op u. Plaats de andere satellietluidsprekers achter u en op ongeveer dezelfde afstand van elkaar als de voorste luidsprekers. Plaats de middenkanaalluidspreker bovenop uw monitor of op uw bureau tussen uw monitor en toetsenbord. Afhankelijk van waar u hem plaatst, past u de standaard aan om het geluid naar u toe te richten. Plaats de subwoofer voor de beste geluidskwaliteit op de vloer onder uw bureau. Zorg ervoor dat er minimaal 15 cm ruimte is rondom de subwoofer voor voldoende ventilatie.
2. Steek de gekleurde stekker van elke satellietluidspreker in de bijbehorende gekleurde aansluitingen op de achterkant van de subwoofer. Sluit de d-substekker van de SoundTouch^TM-bedrade afstandsbediening aan op de subwoofer, zoals weergegeven op de vorige pagina. Lijn de pinnen zorgvuldig uit voordat u de stekker plaatst en schroef de connector vast.
3. 1. Sluit de luidsprekers aan op uw pc. Volg de onderstaande instructies die van toepassing zijn op het type geluidskaart op uw pc.
      • Als u een 2-kanaals geluidskaart hebt: selecteer '2' op de bronkeuzeschakelaar (source selector switch) op de subwoofer. Sluit de groene stekker van de audio-ingangskabel aan op de "line out"-aansluiting op uw pc-geluidskaart. Met deze ingangsinstelling mixen uw luidsprekers het stereosignaal en creëren ze midden-, rechter- en linkerachtersignalen voor uw luidsprekers.
      • Als u een 4-kanaals geluidskaart hebt: selecteer '4' op de bronkeuzeschakelaar (source selector switch) op de subwoofer. Sluit de groene stekker van de audio-ingangskabel aan op de voorste aansluiting en de zwarte stekker op de achterste aansluiting op uw pc-geluidskaart. Met deze ingangsinstelling mixen uw luidsprekers het 4-kanaals signaal en creëren ze een middensignaal voor uw luidsprekers.
      • Als u een 6-kanaals geluidskaart hebt: selecteer '5.1' op de bronkeuzeschakelaar (source selector switch) op de subwoofer. Sluit de gekleurde aansluitingen op de audio-ingangskabel aan op de aansluitingen op uw pc-geluidskaart en zorg ervoor dat de kleuren overeenkomen.
   2. Als u een videogameconsole hebt (PlayStation^®, PlayStation^®2, Xbox™ of GameCube^®):
      • Selecteer '2' op de bronkeuzeschakelaar (source selector switch). Sluit de groene stekker van de audio-ingangskabel aan op de stereo-minijack op de meegeleverde videogameadapter. Sluit de rode en witte RCA-audiokabels van uw videogameconsole aan op de RCA-audioaansluitingen op de videogameadapter.

4. Steek het netsnoer van de subwoofer in een stopcontact.

Uw luidsprekers aan een muur bevestigen

Uw Logitech Z-5300 satellietluidsprekers zijn aan de muur te bevestigen. Draai de satellietvoet in de gewenste positie en gebruik de inkepingen om uw luidspreker aan de juiste muurankers te hangen.

Genieten van uw Logitech^® Z-5300-luidsprekers

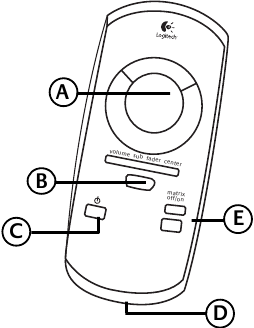

Open deze bedieningselementen op de Soundtouch^TM-bedrade afstandsbediening:

1. Systeemvolume (System Volume)
   In de ruststand past deze knop het algehele systeemvolume aan. Deze knop wordt ook gebruikt om extra niveaus aan te passen.
2. Niveau (Level)
   Met deze functie kunt u de volgende niveaus aanpassen: systeemvolume, subwoofervolume, fader en midden. Druk op de niveautoets om door de opties te bladeren en gebruik de systeemvolumeknop om de niveaus aan te passen.
   Subwoofervolume (Subwoofer Volume)
   Past het basniveau van de subwoofer aan.
   Fader
   Past het volumeniveau van de achterluidsprekers aan.
   Midden (Center)
   Past het volumeniveau van de middenluidspreker aan.
3. Aan/uit/stand-by (Power/Standby)
   Schakelt tussen de aan- en stand-bymodus.
4. Koptelefoonaansluiting (Headphone Jack)
   Wanneer een koptelefoon wordt gebruikt met uw Z-5300-systeem, worden de luidsprekers automatisch gedempt voor privé luisteren.
5. Matrix Surround Sound
   Gebruik deze functie om een ​​complete surround sound-ervaring te creëren van stereogeluid, zoals muziek-cd's of games zonder een 5.1-soundtrack. Matrix Surround Sound kan worden gebruikt met een 2-kanaals, 4-kanaals of 6-kanaals geluidskaart.

Specificaties

Totaal RMS-vermogen: 280 Watt

• Subwoofer: 100 watt RMS in 8 ohm bij 100 Hz bij 10% THD (totale harmonische vervorming)
• Satellieten: 180 watt RMS (2 x 35,25w voor; 2 x 35,25w achter; 39w midden) in 8 ohm bij 1 kHz bij 10% THD (totale harmonische vervorming)

Totaal piekvermogen: 560 Watt bij <10% THD

Systeem THD: Beter dan 0,05% THD vóór clipping

Signaal-ruisverhouding: >85db

Frequentiebereik: 35 Hz - 20 kHz

Drivergrootte: 2,5 inch aluminium faseplug-satellietdrivers, 6,5 inch bandpass-subwoofer.

Afmetingen luidspreker:

• Satellieten: (H) 20,3 cm x (B) 9,5 cm x (D) 8,9 cm
• Midden: (H) 12,7 cm x (B) 16,8 cm x (D) 7,6 cm
• Subwoofer: (H) 30 cm x (B) 29,8 cm x (D) 36,8 cm

Beperkte garantie

Logitech garandeert dat elk hardwareproduct dat bij deze documentatie wordt geleverd, gedurende een periode van twee (2) jaar vanaf de aankoopdatum vrij is van significante defecten in materiaal en vakmanschap. De beperkte garantie van Logitech is niet overdraagbaar en is beperkt tot de oorspronkelijke koper. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die variëren onder lokale wetgeving.

©2003 Logitech. Alle rechten voorbehouden. Logitech, het Logitech-logo en andere Logitech-merken zijn eigendom van Logitech en kunnen geregistreerd zijn. PlayStation is het geregistreerde handelsmerk van Sony Computer Entertainment Inc. Dolby is een handelsmerk van Dolby Laboratories. Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars. Logitech aanvaardt geen verantwoordelijkheid voor eventuele fouten in deze handleiding. De hierin opgenomen informatie kan zonder voorafgaande kennisgeving worden gewijzigd.
