Gardena 35 Roll-Up Automatic Li-Ion Handleiding

Correct gebruik

De aan de muur gemonteerde slangbox met automatische slangoprolfunctie op batterijen dient voor de irrigatie van de tuin en is bedoeld voor gebruik in de privé- en hobbytuin. Hij mag niet worden gebruikt in openbare voorzieningen, parken, sportfaciliteiten, op straten en in de land- en bosbouw. De slangbox is alleen geschikt voor gebruik buitenshuis.

Het naleven van deze gebruikershandleiding is de voorwaarde voor correct gebruik.

Inhoud

Veiligheidsinstructies

• Lees de bedieningsinstructies voor de eerste ingebruikname.


De slangbox mag niet worden geopend.

Volg de veiligheidsinstructies op de batterijlader.

EXPLOSIEGEVAAR! Lichamelijk letsel!
De batterijlader mag niet worden gebruikt om andere batterijen of oplaadbare batterijen op te laden.

De batterijlader mag alleen worden gebruikt om de GARDENA Li-Ion-batterij in de controller op te laden.

Stel de batterijlader nooit bloot aan vocht of nattigheid.

BRANDGEVAAR! Kortsluiting!
Sluit de contacten van de batterijlader niet kort met metalen onderdelen.

Controleer voor elk gebruik:

Voer telkens een visuele inspectie uit voordat u de batterijlader gebruikt.

Laat de batterij na intensief gebruik eerst afkoelen voordat u hem oplaadt.

Einde van het opladen / opslag:
Bewaar de batterijlader met de stekker uit het stopcontact. Volg de veiligheidsinstructies op de controller.

BRANDGEVAAR! Kortsluiting!
Sluit de contacten van de controller niet kort met metalen onderdelen.

Controleer voor elk gebruik:

Voer telkens een visuele inspectie uit voordat u de controller gebruikt.

Gebruik / Verantwoordelijkheid:
LET OP!
Vanwege het gevaar van lichamelijk letsel mag de controller niet worden gebruikt als energiebron voor andere apparaten. U mag de controller alleen gebruiken voor de beoogde GARDENA wandslangenbox art. 8025.

Elektrische veiligheid:
BRANDGEVAAR!
Laad batterijen nooit op in de buurt van zuren en licht ontvlambare materialen.

Alleen originele GARDENA-batterijladers mogen als batterijladers worden gebruikt. Als andere batterijladers worden gebruikt, kunnen de batterijen worden vernield en kunnen er zelfs branden ontstaan.

EXPLOSIEGEVAAR!
Bescherm de batterij tegen hitte en vuur. Plaats de batterij niet op radiatoren en stel deze niet langdurig bloot aan fel zonlicht.

Gebruik en laad de batterij alleen op bij een omgevingstemperatuur tussen 5 °C en 45 °C. Laat de batterij na langdurig gebruik eerst afkoelen.

De oplaadkabel moet regelmatig worden gecontroleerd op tekenen van schade en veroudering (brosheid) en mag alleen in perfecte staat worden gebruikt.

Opbergen:
Bewaar de batterij niet boven 45 °C of in direct zonlicht. Idealiter moet de batterij niet onder 25 °C worden bewaard, zodat de zelfontlading laag is. Bewaar de batterij nooit aangesloten op een van de aansluitapparaten om misbruik en ongelukken te voorkomen.

Bewaar de batterij niet op plaatsen met statische elektriciteit.

De batterij mag niet worden geopend.

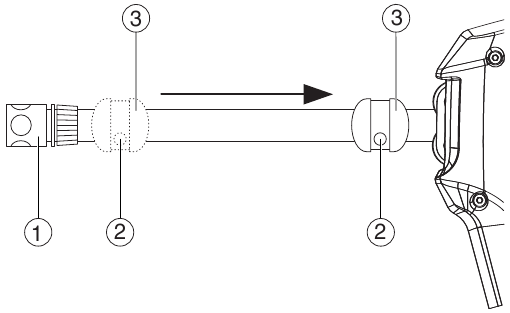

Indien nodig kan de stopper worden verplaatst:

1. Druk op de ontgrendelknop en verwijder de controller .
2. Draai de 2 schroeven op de stopper los met een schroevendraaier.
3. Houd de waterslang stevig vast tijdens het verplaatsen, verplaats de stopper en schroef hem weer stevig vast met de 2 schroeven .

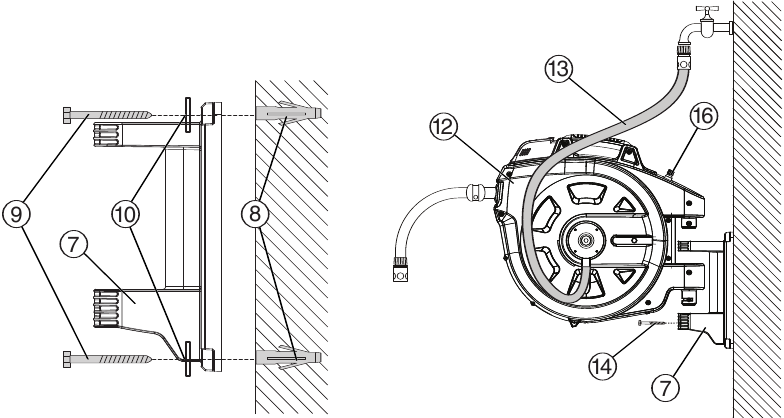

Muurbeugel monteren

De meegeleverde muurpluggen zijn geschikt voor betonnen muren (pleister tot 1 cm). Voor andere soorten muren moeten speciale muurpluggen worden gebruikt.

1. Markeer de gaten met behulp van de muurbeugel , boor in de muur met een boor van 8 mm en steek de muurpluggen 8 erin.
2. Schroef de muurbeugel vast met de 4 schroeven (sleutelwijdte 10 mm) en de 4 ringen .
3. Steek de slangbox op de muurbeugel .
4. Zet de slangbox vast met de veiligheidsschroef .
5. Sluit de aansluitslang aan op de kraan.

Batterij opladen in de controller

Voor het eerste gebruik moet de batterij volledig zijn opgeladen.

De lithium-ionbatterij kan op elk laadniveau worden opgeladen en het opladen kan op elk moment worden onderbroken zonder de batterij te beschadigen (geen geheugeneffect).

LET OP!
Overspanning vernielt de batterijen en de oplader.

• Let op de juiste netspanning.

1. Druk op de ontgrendelknop en verwijder de controller .
2. Steek de batterijlader in een stopcontact.

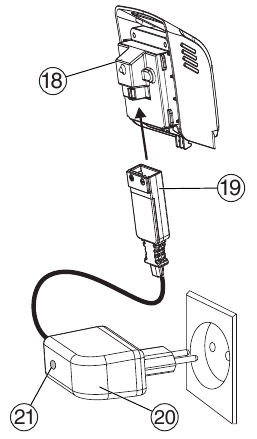

3. Steek de stekker van de oplaadkabel I in de controller .

Laadcontrolelampje brandt rood: Batterij wordt opgeladen.
Laadcontrolelampje brandt groen: Batterij is volledig opgeladen.
(Zie de technische gegevens voor de oplaadtijd).

4. Trek eerst de stekker van de oplaadkabel uit het stopcontact en vervolgens de batterijlader uit het stopcontact.
5. Schuif de controller op de controllerinzet op de slangbox totdat deze vastklikt.

Zodat de volledig opgeladen batterij niet via de batterijlader zelf ontlaadt, moet de controller na het opladen worden losgekoppeld van de losgekoppelde batterijlader.

Gebruik

Afrollen:

• Trek de slang uit tot de gewenste lengte.

Oprollen:

• Ga met het einde van de slang terug naar de slangbox en houd de knop ingedrukt totdat de slang tot de gewenste lengte is opgerold.

Beschermende functie: Als de slang geblokkeerd is of volledig is opgerold, schakelt de motor automatisch uit.

• Wanneer de aansluitslang van de kraan wordt verwijderd, plaatst u deze op de anti-drupvoorziening zodat er geen water uit de slang druppelt.

Richt de waterstraal niet rechtstreeks in de behuizing.

LED-display van de batterijlaadstatus

Het laadniveau van de batterij wordt kort weergegeven telkens wanneer op de knop wordt gedrukt. Wanneer de batterij volledig is opgeladen, kan de slang tot 25 keer worden opgerold.

LED 3 brandt groen: Batterij is volledig opgeladen.
LED 2 brandt geel: Batterij is half opgeladen.
LED 1 brandt rood: Batterij is bijna leeg en moet worden opgeladen.
LED 1 knippert rood: Batterij is volledig leeg en moet worden opgeladen.

Ook met een bijna lege batterij (LED 1 brandt rood) kan de slang 1 keer worden opgerold en moet de batterij worden opgeladen. Wanneer de batterij volledig leeg is (LED 1 knippert rood), kan de slang niet meer worden opgerold.

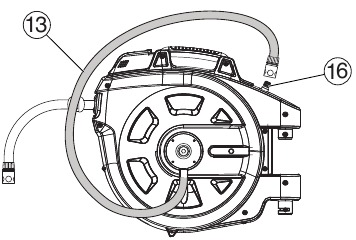

Transportpositie

Sluit de aansluitslang aan op de anti-drupvoorziening .

Reiniging

De slangbox is onderhoudsvrij en mag niet intern met water worden gereinigd.

Reinig indien nodig de contacten van de controller met een droge doek. Gebruik geen oplosmiddelen.

Opbergen

Opslag/ overwinteren

Bewaar de gemotoriseerde wandslangenbox en het bedieningspaneel voor het begin van de vorstperiode op een vorstvrije plaats in een rechtopstaande positie.
De opslagplaats moet ontoegankelijk zijn voor kinderen.

1. Laad de batterij op. Dit verlengt de levensduur van de batterij.
2. Bewaar de batterij en de slangbox op een vorstvrije en droge plaats.

Verwijdering van de batterij

De controller bevat lithium-ionbatterijen die aan het einde van hun levensduur niet met het normale huisvuil mogen worden verwijderd.

Lever de batterij in via het gemeentelijk inzamelpunt.

Probleemoplossing

Fout	Mogelijke oorzaak	Oplossing
Slang is niet volledig ingetrokken	Slang is niet correct opgerold.	Trek de slang volledig uit onder waterdruk en rol hem volledig op zoals beschreven onder "Gebruik".
Tijdens het opladen knippert het laadcontrolelampje rood.	Er is een fout opgetreden tijdens het opladen.	Trek de oplaadkabel uit het stopcontact en steek hem er weer in. De fout wordt gereset.
Fout-LED knippert rood	Oververhitting in de controller of motor.	Laat afkoelen (minstens 5 minuten wachten).
Fout-LED brandt rood	Controller is defect.	Neem contact op met de GARDENA-service.
	Controller niet op de slangbox geduwd.	Duw de controller op de slangbox.

Neem in geval van andere fouten contact op met de GARDENA-service. Reparaties mogen alleen worden uitgevoerd door GARDENA-servicecentra of door gespecialiseerde dealers die door GARDENA zijn geautoriseerd.

Opmerking:
Om veiligheidsredenen mogen de slangen alleen worden vervangen door de GARDENA-service.

Technische gegevens

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Gardena 35 Roll-Up Automatic Li-Ion Handleiding
