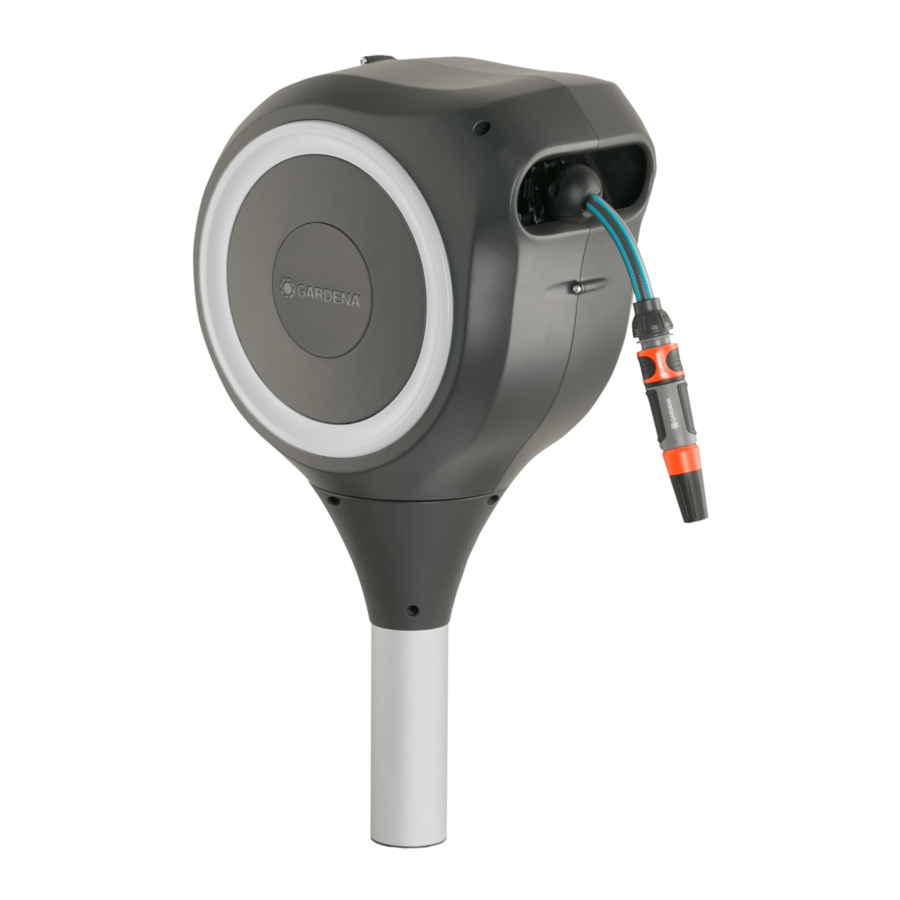

Gardena RollUp, 18616-60 Handleiding

MONTAGE

Verstikkingsgevaar.
Er bestaat ook een risico dat peuters kunnen stikken in de plastic zak.

• Houd peuters uit de buurt wanneer u het product monteert.

Schade bij gebruik van verkeerde schroeven en pluggen.
Het gebruik van onjuiste schroeven en pluggen kan ervoor zorgen dat het product omvalt.

• Gebruik alleen de meegeleverde schroeven en pluggen voor betonnen en houten vloeren.
• Gebruik voor een andere vloer geschikte schroeven en pluggen.
• Monteer de slangenbox niet boven het hoofd of aan de muur.

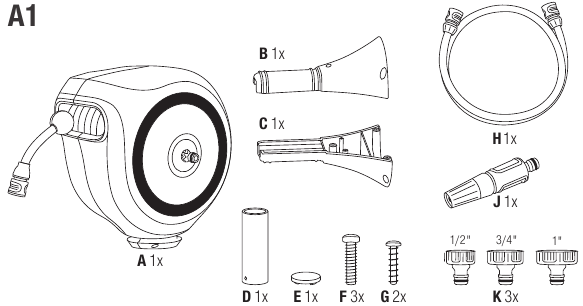

De installatielocatie selecteren

Elektrische schok veroorzaakt door ondergrondse elektriciteitsdraden.

• Zorg ervoor dat er geen elektriciteitskabels in de grond liggen.

• Kies een locatie vanwaar water uit een mogelijk defecte slang uw huis niet kan binnendringen.
• Kies een locatie die beschermd is tegen direct zonlicht om te voorkomen dat het product, de slang en het water oververhit raken.
• Kies een stevige, stabiele en vlakke ondergrond van gras en aarde om ervoor te zorgen dat de slangenbox niet omvalt.
• Kies een locatie in de buurt van een buitenkraan.
• Zorg ervoor dat er geen losse stenen of zand onder de vloer liggen.
• Controleer de stabiliteit van het oppervlak om ervoor te zorgen dat het sterk genoeg is om het gewicht van de slangenbox te dragen.
• Gebruik een waterpas om te controleren of de vloer waterpas is en niet schuin afloopt.
• Kies een massieve vloer van hout of beton.
• Kies een locatie waar u niet door elektrische kabels of andere leidingen kunt boren.
• Monteer het product niet op een verhoogde sokkel.
• Neem bij vragen over de montage contact op met de GARDENA Service.

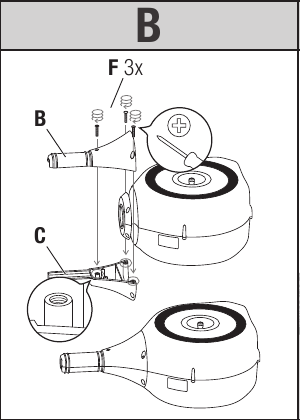

De halve schalen installeren [Fig. B]

1. Steek de 3 schroeven H van buitenaf in de halve schaal B.
2. Installeer de twee halve schalen B en C op de slangenbox A.
3. Draai de 3 schroeven F vast.

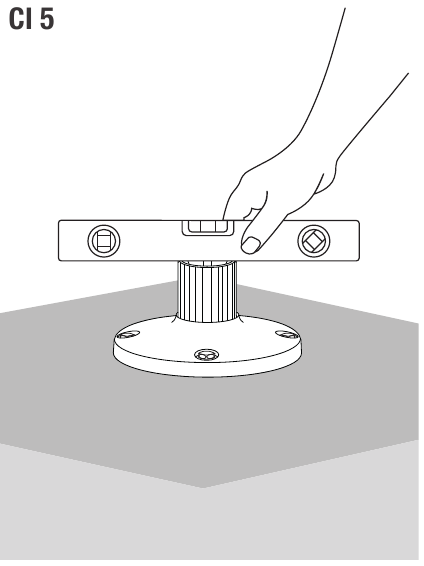

De universele montage installeren [Fig. CI 1–5]:

1. Plaats de universele montage L op de vloer met de schroefgaten naar beneden gericht.

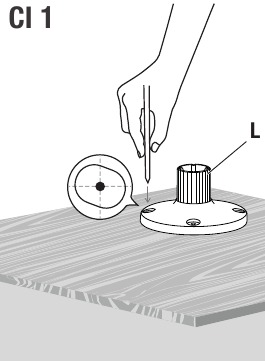

2. Markeer de boorgaten door de schroefgaten met een pen.
   • Gebruik voor betonnen vloeren een boor van 8 mm diameter: Boor de vier boorgaten en steek de meegeleverde pluggen M erin.

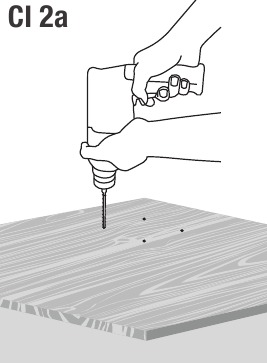

   • Voor houten vloeren: Boor de 4 schroefgaten voor met een geschikte boor.

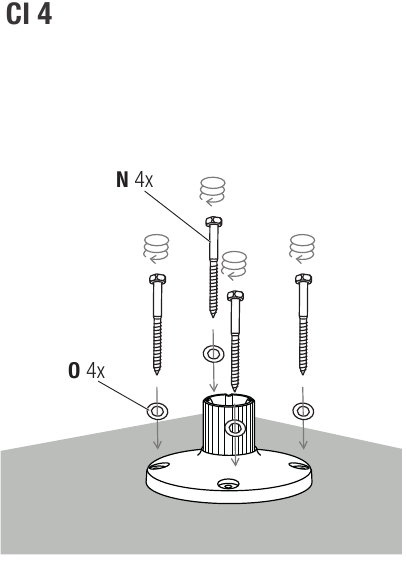

3. Draai de universele montage L vast met de vier schroeven N en de sluitringen O.

De grondpen monteren [Fig. CI 1–5]
De hendel aan de grondpen bevestigen [Fig. CI 1]:

1. Geleid de hendel Q met de rechte zijde naar voren door de opening aan de zijkant van de kop van de grondpen F.
2. Stop de beweging wanneer de gebogen zijde van de hendel Q het einde bereikt.

De grondpen in de grond schroeven [Fig. CI 2–4]:

1. Plaats de grondpen P op de grond met de punt naar voren gericht.
2. Houd de hendel Q aan de buitenkant van de rechte zijde vast om te voorkomen dat uw hand tussen de grondpen P en de hendel Q komt.
3. Gebruik de hendel Q als handvat om de grondpen P met de klok mee in de grond te draaien.
4. Stop de beweging als alleen de kop van de grondpen F zichtbaar is. De grondpen P is in de grond gedraaid.
   De grondpen P is gemonteerd.
5. Berg de hendel Q op door de rechte zijde naar voren door de opening aan de bovenkant van de kop van de grondpen F te leiden.
6. Stop de beweging wanneer de gebogen zijde van de hendel Q het einde bereikt.

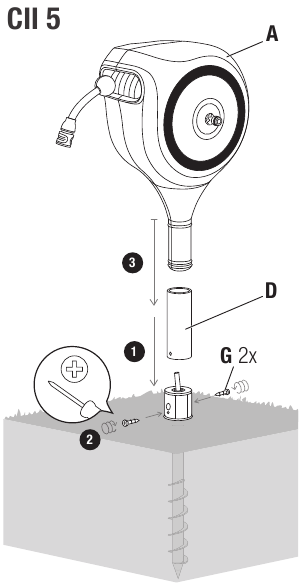

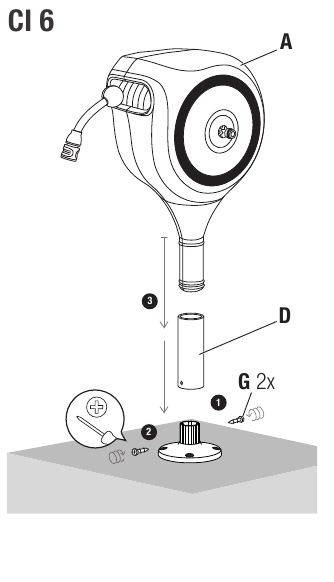

De slangenbox monteren [Fig. CI 6/CII 5]
De metalen huls monteren

1. Geleid de metalen huls D voorzichtig over de grondpen P of de universele montage L totdat de metalen huls D de grond raakt.
2. Lijn de gaten aan de zijkant van de metalen huls D uit met de gaten aan de zijkant van de kop van de grondpen F of de universele montage L.
3. Steek de twee schroeven G in de daarvoor bestemde openingen op zowel de metalen huls D als de grondpen F of de universele montage L.
4. Gebruik een kruiskopschroevendraaier om de schroeven H vast te draaien.

De slangenbox bevestigen

1. Pak de slangenbox A met beide handen aan de buitenkant vast om te voorkomen dat ledematen bekneld raken.
2. Zorg ervoor dat u stevig staat en dat u de slangenbox A zo dicht mogelijk bij uw lichaam draagt.
3. Duw de slangenbox A met beide handen op de metalen huls D.

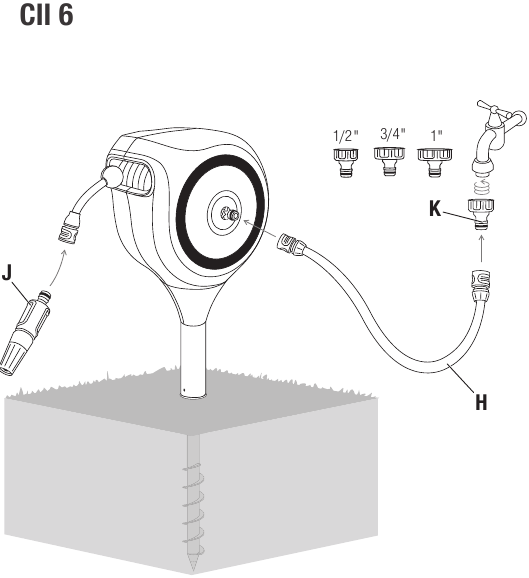

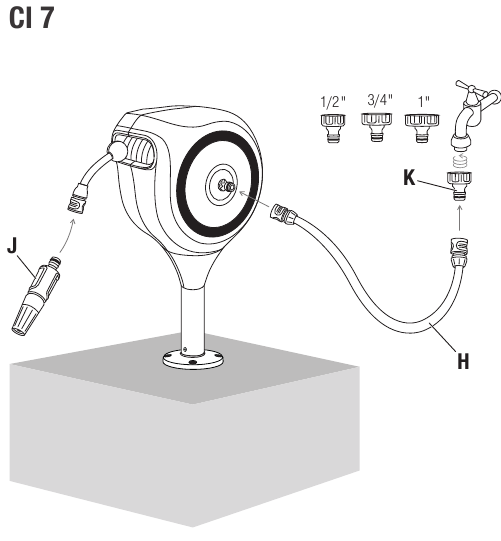

De slangenbox aansluiten [Fig. CI 7/CII 6]

1. Schroef een geschikte kraanaansluiting K op uw kraan.
2. Steek de uiteinden van de verbindingsslang H op de kraanaansluiting K en de koppeling op de slangenbox A.
3. Steek de spuitmond J op de slang van de slangenbox A.

WERKING

Voorbereiding

Risico op verbranding door heet water uit de slang.
Het water in de slang kan opwarmen in fel zonlicht.

• Controleer zorgvuldig de temperatuur van het water.
• Spuit geen water op mensen.
• Gebruik een vochtige doek of handschoenen om de slang vast te pakken.

• Controleer het product op schade voordat u het gebruikt.
• Gebruik geen beschadigd product.
• Gebruik het product alleen bij temperaturen tussen 0 °C en 40 °C.
• Houd mensen en dieren uit de buurt van het product tijdens gebruik.
• Instrueer mensen over de bediening van het product voordat ze het gebruiken.

De slang in- en uittrekken

Risico op letsel door automatische slangaanvoer.

• Houd kinderen uit de buurt van de slangaanvoer.
• Reik niet in de slangenbox tijdens het in- of uittrekken van de slang.
• Houd vingers, haar, kleding en voorwerpen uit de buurt van de slang en het aanvoervak.
• Laat de slang niet zonder toezicht worden ingetrokken.
• Houd de slang niet stevig vast wanneer de slang wordt ingevoerd.

De slang uittrekken:
De slang kan worden vergrendeld met tussenpozen van ongeveer 25–45 cm.

• Trek de slang uit tot de gewenste lengte.

De slang intrekken:

• Breng de spuitmond J terug naar de slangenbox A en trek kort aan de slang.
• Om letsel te voorkomen, laat u de slang op een gecontroleerde manier en onder toezicht intrekken.
• Als er problemen optreden bij het intrekken van de slang, trekt u de slang langzaam uit, maakt u het oppervlak schoon met een doek en laat u de slang vervolgens opnieuw intrekken. Als de slang nog steeds niet goed intrekt, neem dan contact op met de GARDENA Service.

ONDERHOUD

De slang vervangen
De slang mag alleen worden vervangen door een GARDENA-servicepartner. Zie SERVICE.

De slangenbox reinigen

• Maak de binnenkant van de slangenbox A niet schoon met water.
• Maak de slangenbox A schoon met een droge, schone doek.

DEMONTAGE

1. Laat de slang volledig leeglopen.
2. Controleer of u de slangenbox A zelf kunt optillen voordat u hem demonteert. Zoek indien nodig ondersteuning.
3. Trek de slangenbox A met beide handen van de metalen huls D.

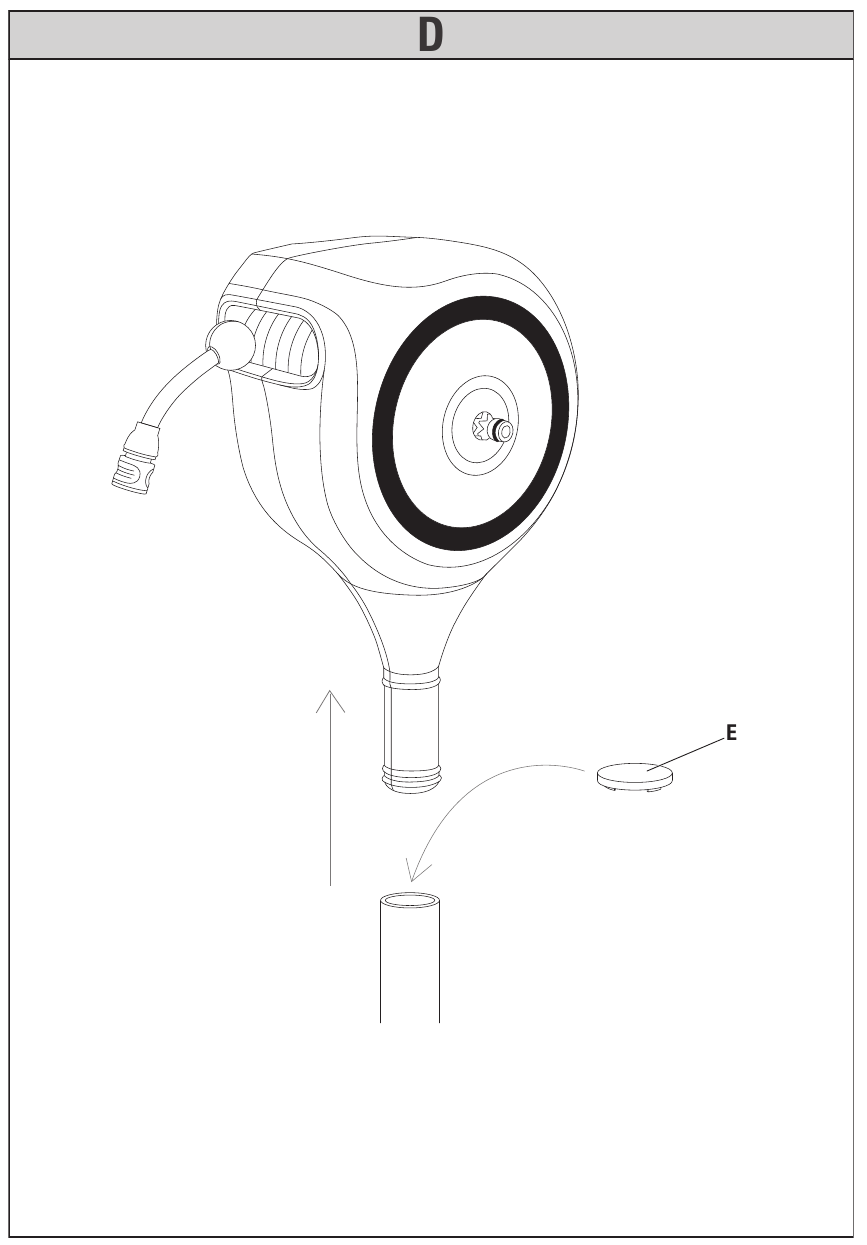

4. Druk het deksel E op het open uiteinde van de metalen huls D [Fig. D].


OPSLAG

• Houd het product buiten bereik van kinderen.
• Sluit de kraan en maak de slang leeg wanneer deze niet in gebruik is.
• De slangenbox A kan de hele winter buiten blijven staan in een drukloze toestand.
• Bewaar het product alleen bij temperaturen tussen -20 °C en +50 °C.

TECHNISCHE GEGEVENS

ACCESSOIRES/RESERVEONDERDELEN

SERVICE

De actuele contactgegevens van onze serviceafdeling vindt u online: www.gardena.com/contact

VEILIGHEIDSINSTRUCTIES

Symbolen op het product

	Lees de gebruikershandleiding.
	Open de slangenbox niet zelf. Reparaties mogen alleen worden uitgevoerd door de GARDENA Service.

Algemene veiligheidsinstructies

• Lees de gebruikershandleiding zorgvuldig door voor gebruik en bewaar deze voor toekomstig gebruik.
• Houd kinderen uit de buurt van het product.
• Houd anderen uit de buurt van het product tijdens gebruik.
• Gebruik het product niet in explosieve omgevingen.
• Gebruik het product niet als u onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik het product alleen bij temperaturen tussen 0 °C en 40 °C.
• Gebruik de slangenbox en beugel (metalen huls D) niet om voorwerpen zoals hangmatten op te hangen.
• Sluit de kraan en maak de slang leeg wanneer deze niet in gebruik is.

Beoogd gebruik
De slangenbox wordt gebruikt om de tuin water te geven en is bedoeld voor gebruik in particuliere huis- en hobbytuinen. De slangenbox is alleen geschikt voor gebruik buitenshuis. De slangenbox is niet bedoeld voor gebruik in openbare voorzieningen, parken, sportfaciliteiten, op wegen of in de land- en bosbouw. De slangenbox is niet voedselveilig en is niet bedoeld voor contact met voedsel. Het water uit de slang is niet geschikt om te drinken.
