Kärcher K7 Premium Full Control Handleiding

Veiligheidsinstructies

Lees en volg deze originele instructies aandachtig door voordat u uw apparaat in gebruik neemt en bewaar ze voor later gebruik of voor volgende eigenaars.

Naast de hierin opgenomen opmerkingen moeten de algemene veiligheidsvoorschriften en regels voor het voorkomen van ongevallen van de wetgever in acht worden genomen.

Waarschuwingen en aantekeningen die op het apparaat zijn aangebracht, bevatten belangrijke aanwijzingen voor een veilige werking.

Gevarenniveaus

Aanduiding van direct gevaar, dat leidt tot ernstig letsel of de dood.

Aanduiding van een mogelijk gevaarlijke situatie, die kan leiden tot ernstig letsel of de dood.

Aanduiding van een mogelijk gevaarlijke situatie, die kan leiden tot licht letsel.

LET OP
Aanduiding van een mogelijk gevaarlijke situatie, die kan leiden tot materiële schade.

Elektrische componenten

Risico op elektrische schokken.

• Raak nooit de stekker en het stopcontact aan met natte handen.
• Controleer het netsnoer met stekker voor elk gebruik op beschadigingen. Laat een beschadigd netsnoer onmiddellijk vervangen door een erkende klantenservice / elektricien.
  Gebruik het apparaat niet als het netsnoer beschadigd is.
• Alle stroomvoerende delen in het werkgebied moeten beschermd zijn tegen spuitwater.
• De stekker en de koppeling van een verlengkabel moeten waterdicht zijn en mogen nooit in het water liggen. Bovendien mag de koppeling nooit op de grond liggen. Het gebruik van kabelhaspels die ervoor zorgen dat de stopcontacten zich op minimaal 60 mm boven de grond bevinden, wordt aanbevolen.
• Zorg ervoor dat het netsnoer of de verlengkabel niet wordt beschadigd door eroverheen te rijden, te knellen, te slepen of iets dergelijks. Bescherm de netsnoeren tegen hitte, olie en scherpe randen.
• Schakel het apparaat uit en verwijder de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.
• Reparaties en werkzaamheden aan de elektrische componenten mogen alleen worden uitgevoerd door een erkende klantenservice.

• Het apparaat mag alleen worden aangesloten op een elektrische voeding die is geïnstalleerd door een elektricien in overeenstemming met IEC 60364.
• Het apparaat mag alleen worden aangesloten op wisselstroom. De spanning moet overeenkomen met het typeplaatje van het apparaat.
• Veiligheidsklasse I - Apparaten mogen alleen worden aangesloten op stopcontacten met een correcte aarding.
• Om veiligheidsredenen raden we aan om het apparaat alleen te gebruiken via een aardlekschakelaar (max. 30 mA).
• Een ongeschikte elektrische verlengkabel kan gevaarlijk zijn. Gebruik alleen een elektrische verlengkabel die voor dit doel is goedgekeurd en gelabeld en die een voldoende kabeldoorsnede heeft voor buitengebruik: 1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2
• Rol de verlengkabel altijd volledig af van de kabeltrommel.

Veilige bediening

• De gebruiker moet het apparaat gebruiken zoals bedoeld. De persoon moet rekening houden met de lokale omstandigheden en moet letten op andere personen in de buurt bij het werken met het apparaat.
• Controleer belangrijke onderdelen, zoals de hogedrukslang, het handspuitpistool en de veiligheidsvoorzieningen, voor elk gebruik op beschadigingen. Vervang beschadigde onderdelen onmiddellijk. Gebruik het apparaat niet met beschadigde onderdelen.
• Hogedrukspuiten kunnen gevaarlijk zijn bij onjuist gebruik. De straal mag niet op personen, dieren, onder spanning staande elektrische apparatuur of op het apparaat zelf worden gericht.
• De hogedrukstraal mag niet op andere personen of de gebruiker zelf worden gericht om kleding of schoeisel schoon te maken.
• Autobanden/ventielen zijn gevoelig voor beschadiging door de hogedrukstraal en kunnen barsten. De eerste indicatie hiervoor is een verkleuring van de band. Beschadigde autobanden/ventielen zijn gevaarlijk. Houd een minimale spuitafstand van 30 cm aan tijdens het reinigen!

• Gebruik het apparaat niet als er andere personen in de buurt zijn, tenzij ze ook beschermende kleding dragen.
• Het apparaat mag niet worden bediend door kinderen of personen die niet de juiste instructies hebben gekregen.
• Dit apparaat is niet bedoeld voor gebruik door personen met beperkte fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en/of vaardigheden, tenzij deze personen worden begeleid en gecontroleerd door een persoon die verantwoordelijk is voor hun veiligheid of ze hebben nauwkeurige instructies ontvangen over het gebruik van dit apparaat en de daaruit voortvloeiende risico's hebben begrepen.
• Kinderen mogen niet met dit apparaat spelen.
• Houd toezicht op kinderen om te voorkomen dat ze met het apparaat spelen.

• Zorg voor stabiliteit van het apparaat voorafgaand aan werkzaamheden aan of met het apparaat om ongevallen of schade te voorkomen.
• De waterstraal die uit de hogedruksproeier komt, resulteert in een afstotende kracht die op het handspuitpistool werkt. Zorg ervoor dat u stevig staat en houdt het handspuitpistool en de spuitlans ook stevig vast.
• Laat het apparaat nooit onbeheerd achter zolang het in werking is.

LET OP

• Schakel bij langere pauzes het apparaat uit met de hoofdschakelaar / apparaatschakelaar of trek de stekker uit het stopcontact.
• Gebruik het apparaat niet bij temperaturen onder 0°C.

Andere risico's

• Het apparaat mag niet worden gebruikt in explosieve omgevingen.
• Gebruik het apparaat nooit om objecten met gevaarlijke stoffen (bijv. asbest) te reinigen.
• Spuit geen ontvlambare vloeistoffen.
• Zuig nooit vloeistoffen op die oplosmiddelen of onverdunde zuren en oplosmiddelen bevatten! Dit omvat benzine, verfverdunner en stookolie. De spuitnevel is licht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen, omdat deze de materialen aantasten die op het apparaat worden gebruikt.
• Houd verpakkingsfolies uit de buurt van kinderen, er is verstikkingsgevaar!

• Volgens de geldende voorschriften mag het apparaat nooit worden gebruikt op het drinkwaternet zonder een systeemafscheider. Zorg ervoor dat de aansluiting van uw waterinstallatie waarop de hogedrukreiniger wordt gebruikt, is uitgerust met een systeemafscheider conform EN 12729 Type BA.
• Water dat door een systeemafscheider is gestroomd, wordt niet langer als drinkwater geclassificeerd.
• Hogedrukslangen, fittingen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik alleen hogedrukslangen, fittingen en koppelingen die door de fabrikant worden aanbevolen.
• Bij het loskoppelen van de toevoer- of hogedrukslang kan er na gebruik heet water uit de aansluitingen lekken.

• Let op het gewicht van het apparaat bij het kiezen van de opslaglocatie en tijdens het transport (zie technische gegevens) om ongevallen of letsel te voorkomen.
• Meerdere uren continu gebruik van het apparaat kan in zeldzame gevallen leiden tot gevoelloosheid in de handen.
  • Draag handschoenen.
  • Houd de handen warm.
  • Neem regelmatig pauzes.

Werken met reinigingsmiddel

• Dit apparaat is ontworpen om te worden gebruikt met reinigingsmiddelen die door de fabrikant worden geleverd of aanbevolen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat in gevaar brengen.
• Onjuist gebruik van reinigingsmiddelen kan ernstig letsel of vergiftiging veroorzaken.
• Bewaar reinigingsmiddelen buiten het bereik van kinderen.

Veiligheidsvoorzieningen

• Veiligheidsvoorzieningen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd of omzeild.

Aan/uit-schakelaar

De apparaatschakelaar voorkomt onbedoelde bediening van het apparaat.

Vergrendeling van het spuitpistool

Deze vergrendeling vergrendelt de hendel van het spuitpistool en voorkomt het onbedoeld starten van het apparaat.

Overloopventiel met drukschakelaar

Als de hendel op het spuitpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit, de hogedrukstraal wordt gestopt. Als de hendel wordt ingetrokken, wordt de pomp weer ingeschakeld.

Motorbeveiligingsschakelaar

De motorbeveiligingsschakelaar schakelt het apparaat uit als het stroomverbruik hoog is.

Symbolen op de machine

De hogedrukstraal mag niet op personen, dieren, onder spanning staande elektrische apparatuur of op het apparaat zelf worden gericht.

Het apparaat mag niet rechtstreeks op het openbare drinkwaternet worden aangesloten.

Persoonlijke beschermingsmiddelen

• Draag beschermende kleding en een veiligheidsbril om te beschermen tegen opspattend water of vuil.
• Tijdens het gebruik van hogedrukreinigers kunnen aerosolen ontstaan. Het inademen van aerosolen kan gezondheidsschade veroorzaken.
  • Afhankelijk van de toepassing kunnen volledig afgeschermde sproeiers (bijv. oppervlaktereiniger) worden gebruikt voor hogedrukreiniging, die de uitstoot van waterige aerosolen aanzienlijk verminderen.
  • Het gebruik van dergelijke afscherming is niet mogelijk bij alle toepassingen.
  • Als het gebruik van een volledig afgeschermde sproeier niet mogelijk is, moet een ademhalingsmasker van categorie FFP 2 of iets dergelijks worden gebruikt, afhankelijk van de te reinigen omgeving.

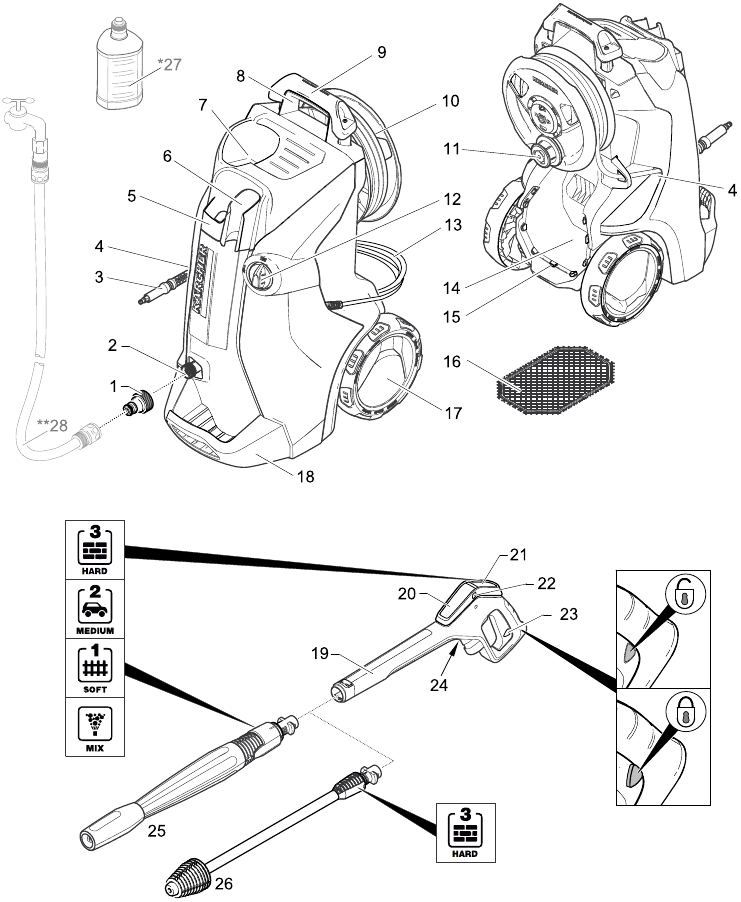

Beschrijving van het apparaat

Deze bedieningsinstructies beschrijven de maximale uitrusting. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking).

1. Koppelingselement voor wateraansluiting
2. Wateraansluiting met geïntegreerde zeef
3. Hogedrukslang
4. Slanggeleiding
5. Opbergruimte voor spuitlansen
6. Opberg- / parkeerpositie voor spuitpistool
7. Aansluiting voor Plug 'n' Clean reinigingsmiddel
8. Draaghandvat
9. Transport handvat, afneembaar
10. Hogedrukslangtrommel
11. Handzwengel voor slangtrommel
12. Apparaatschakelaar „0/OFF" (Uit) / „I/ON" (Aan)
13. Netskabel met stekker
14. Accessoirecompartiment
15. Haken voor het bevestigen van het net
16. Net voor accessoirecompartiment
17. Lagerwiel
18. Basis met draaghandvat
19. Full Control spuitpistool
20. Batterijcompartiment
21. LED-drukindicator MIX / 1 - SOFT (Zacht) / 2 - MEDIUM (Midden) / 3 - HARD (Hard)
22. Vergrendeling batterijcompartiment
23. Vergrendelingsspuitpistool
24. Knop voor het loskoppelen van de hogedrukslang van het spuitpistool
25. Full Control spuitlans Vario Power
    Het uitvoeren van de meest voorkomende reinigingstaken
    Drukstanden: HARD (Hard) / MEDIUM (Midden) / SOFT (Zacht) / MIX
26. Full Control spuitlans vuilfrees
    Voor sterke vervuiling Drukstand: HARD (Hard)
    * Optionele accessoires
27. Plug 'n' Clean reinigingsmiddelfles met vergrendelingsdeksel
    ** niet inbegrepen in de leveringsomvang
28. Watertoevoerslang

Speciale accessoires

Speciale accessoires breiden de mogelijkheden van het gebruik van uw apparaat uit. Neem contact op met uw KÄRCHER-dealer voor meer informatie.

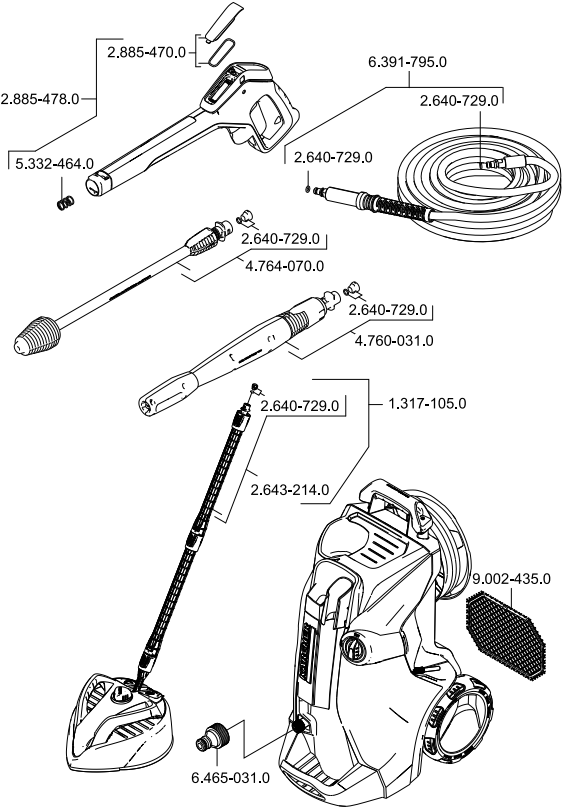

Reserveonderdelen

Gebruik alleen originele KÄRCHER-reserveonderdelen.

Leveringsomvang

De leveringsomvang van het apparaat is afgebeeld op de verpakking. Controleer de inhoud na het uitpakken op volledigheid.
Neem in geval van ontbrekende accessoires of transportschade contact op met uw dealer.

Aanvullend vereist

• Met stof versterkte waterslang met in de handel verkrijgbare koppeling.
  • Minimale diameter, 1/2 inch (13 mm).
  • Minimale lengte 7,5 m.

Correct gebruik

Gebruik deze hogedrukreiniger uitsluitend voor privéhuishoudens:

• voor het reinigen van machines, voertuigen, gebouwen, gereedschappen, gevels, terrassen, tuingereedschap, enz. door middel van een hogedrukwaterstraal (indien nodig met extra reinigingsmiddelen).
• met accessoires, vervangingsonderdelen en reinigingsmiddelen die zijn goedgekeurd door KÄRCHER. Neem de informatie bij de reinigingsmiddelen in acht.

Milieubescherming

Opmerkingen over de ingrediënten (REACH)
Actuele informatie over de ingrediënten vindt u op:
www.kaercher.com/REACH

Het verpakkingsmateriaal kan worden gerecycled. Zorg voor een milieuvriendelijke verwijdering van de verpakking.

Oude apparaten bevatten waardevolle recyclebare materialen die op de juiste manier moeten worden gerecycled. Batterijen en accu's bevatten stoffen die niet in het milieu terecht mogen komen. Gooi oude apparaten en batterijen of accu's op een milieuvriendelijke manier weg.

Reinigingswerkzaamheden die oliehoudend afvalwater produceren, zoals motorwashes en underbody washes, mogen alleen worden uitgevoerd met behulp van wasstations die zijn uitgerust met een olieafscheider.
Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werkoppervlakken met een aansluiting op het rioleringssysteem. Laat geen reinigingsmiddel in water of aarde terechtkomen.
De winning van water uit openbare wateren is in sommige landen verboden.

Montage

Monteer losse onderdelen die bij het apparaat worden geleverd voor de opstart.

Bevestig het net aan het accessoirevak

Haak het net in de haken die in de afbeelding worden getoond.

Opstarten

• Parkeer het apparaat op een vlakke ondergrond.


• Steek de hogedrukslang van achteren door de slanggeleider.


• Duw de hogedrukslang in het spuitpistool totdat deze hoorbaar vastklikt.
  Opmerking: Zorg ervoor dat de aansluitnippel correct is uitgelijnd.
  Controleer de veilige verbinding door aan de hogedrukslang te trekken.
• Rol de hogedrukslang af van de slangtrommel.
• Steek de stekker in het stopcontact.

Watertoevoer

Zie typeplaatje/technische gegevens voor aansluitwaarden.

LET OP
Onzuiverheden in het water kunnen de hogedrukpomp en de accessoires beschadigen. Ter bescherming wordt het gebruik van het KÄRCHER-waterfilter (optioneel accessoire, bestelnummer 4.730-059) aanbevolen.

Watertoevoer vanuit het elektriciteitsnet

Neem de voorschriften van de waterleverancier in acht.

LET OP
Slangkoppelingen van metaal met aquastop kunnen de pomp beschadigen! Gebruik plastic koppelingen of KÄRCHER messing koppelingen.

• Schroef het koppelingselement op de wateraansluiting van het apparaat.
• Bevestig de watertoevoerslang aan de koppeling op de wateraansluiting.
• Sluit de watertoevoerslang aan op de watertoevoer.
• Open de waterkraan volledig.

Water aanzuigen uit open reservoirs

Deze hogedrukreiniger is geschikt voor gebruik met de KÄRCHER-aanzuigslang met terugslagklep (optioneel accessoire, bestelnummer 2.643-100) om oppervlaktewater aan te zuigen, bijvoorbeeld uit waterreservoirs of vijvers (zie specificaties voor max. aanzuighoogte).

Opmerking: Bij het vacuümzuigen is de koppeling voor de wateraansluiting niet vereist.

• Vul de aanzuigslang met water.
• Schroef de aanzuigslang in de wateraansluiting van het apparaat en steek deze in de waterbron (bijv. regenton).

Ontlucht het apparaat als volgt voor gebruik:

• Zet het apparaat aan "I/ON".
• Ontgrendel de hendel van het spuitpistool.
• Duw de hendel van het spuitpistool in, het apparaat schakelt in.
• Laat het apparaat draaien (max. 2 minuten) totdat het water zonder luchtbellen uit het spuitpistool komt.
• Laat de hendel van het spuitpistool los.
• Vergrendel de hendel van het spuitpistool.

Bediening

LET OP
Droogdraaien van meer dan 2 minuten leidt tot schade aan de hogedrukpomp. Als het apparaat binnen 2 minuten geen druk opbouwt, schakel het apparaat dan uit en ga verder volgens de instructies in hoofdstuk "Probleemoplossing".

Hogedrukbedrijf

Houd een afstand van minimaal 30 cm aan bij gebruik van de straal voor het reinigen van geverfde oppervlakken om schade te voorkomen.

LET OP
Autobanden, verf of gevoelige oppervlakken zoals hout mogen niet met de vuilfrees worden gereinigd, omdat er kans is op schade.

• Selecteer een spuitlans die geschikt is voor de reinigingstaak.


• Duw de spuitlans in het spuitpistool en bevestig deze door een draai van 90°.
• Zet het apparaat aan "I/ON".
• Ontgrendel de hendel van het spuitpistool.
• Duw de hendel van het spuitpistool in, het apparaat schakelt in.
  Opmerking: Laat de hendel van het spuitpistool los; het apparaat schakelt weer uit. Er blijft hoge druk in het systeem.

Full Control spuitlans Vario Power

• Draai de spuitlans totdat de LED van het vereiste drukniveau brandt op de drukindicator van het spuitpistool.

Full Control Systeem

De drukindicator op het spuitpistool geeft het momenteel ingestelde drukniveau aan tijdens het gebruik met een Full Control-spuitlans.

Opmerking: De drukindicator is niet significant tijdens het gebruik met de T-Racer en andere accessoires.

Drukniveau		Bijvoorbeeld aanbevolen voor
	HARD	Stenen terrassen van straatstenen of sierbeton, asfalt, metalen oppervlakken, tuingereedschap (kruiwagen, spade, etc.)
	MEDIUM	Auto / motor, bakstenen oppervlakken, gepleisterde muren, plastic meubels
	SOFT	Houten oppervlakken, fietsen, zandstenen oppervlakken, rotan meubels
	MIX	Werking met reinigingsmiddel

LET OP
De gevoeligheid van de materialen kan sterk verschillen afhankelijk van de leeftijd en de conditie. De zogenaamde aanbevelingen zijn niet-bindend.

Werking met reinigingsmiddel

De meeste KÄRCHER-reinigingsmiddelen kunnen kant-en-klaar worden gekocht in een Plug 'n' Clean-reinigingsmiddelfles.

Opmerking: Reinigingsmiddel kan alleen worden toegevoegd als het apparaat in de lage drukmodus wordt gebruikt.

Bij gebruik van reinigingsmiddelen moet de materiaalveiligheidsinformatieblad van de reinigingsmiddelenfabrikant in acht worden genomen, vooral de instructies met betrekking tot persoonlijke beschermingsmiddelen.

• Verwijder de dop van de Plug 'n' Clean-reinigingsmiddelfles.


• Duw de reinigingsmiddelfles met de opening naar beneden in de aansluiting voor het Plug 'n' Clean-reinigingsmiddel.
• Gebruik de Vario Power-spuitlans.
• Draai de spuitlans naar "MIX" totdat de LED "MIX" brandt op de drukindicator van het spuitpistool.

Opmerking: Hierdoor wordt het reinigingsmiddel met de waterstroom gemengd.

Aanbevolen reinigingsmethode

• Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het reageren, maar niet drogen.
• Spuit losgemaakt vuil af met de hogedrukstraal.

Na gebruik met reinigingsmiddel

• Verwijder de Plug 'n' Clean-reinigingsmiddelfles uit de inlaat en sluit deze af met het deksel.
• Plaats voor opslag de reinigingsmiddelfles met de dop naar boven in de houder.

Onderbreken van de werking

• Laat de hendel van het spuitpistool los.
• Vergrendel de hendel van het spuitpistool.

• Plaats het spuitpistool met de spuitlans in de parkeerstand.
• Schakel tijdens langere pauzes (meer dan 5 minuten) ook het apparaat uit met de "0/OFF" (Uit) schakelaar.

Beëindig de werking

• Laat de hendel van het spuitpistool los.
• Schakel het apparaat uit "0/OFF" (Uit).
• Trek de stekker uit het stopcontact.

Maak de hogedrukslang pas los van het spuitpistool of het apparaat als er geen druk meer in het systeem staat.

• Draai de kraan dicht.
• Druk de hendel van het spuitpistool in om eventuele resterende druk in het systeem te ontlasten.
• Laat de hendel van het spuitpistool los.
• Vergrendel de hendel van het spuitpistool.

Bij het loskoppelen van de toevoer- of hogedrukslang kan er na gebruik heet water uit de aansluitingen lekken.

• Koppel het apparaat los van de watertoevoer.

Transport

Risico op persoonlijk letsel of schade!
Houd rekening met het gewicht van het apparaat tijdens transport.

Bij transport met de hand

• Til het apparaat op aan de draagbeugel en draag het.
• Trek de transporthendel uit totdat deze hoorbaar vastklikt.
  Trek het apparaat aan de transporthendel.

Bij transport in voertuigen

• Voor horizontaal transport: Verwijder de Plug 'n' Clean-reinigingsmiddelfles uit de inlaat en sluit deze af met het deksel.
• Zet het apparaat vast tegen verschuiven en omvallen.

Opslag

Risico op persoonlijk letsel of schade!
Houd rekening met het gewicht van het apparaat bij het opbergen.

Het apparaat opbergen

• Parkeer de machine op een vlakke ondergrond.
• Maak de spuitlans los van het spuitpistool.
• Druk op de ontkoppelknop op het spuitpistool en trek de hogedrukslang uit het spuitpistool.
• Plaats het spuitpistool in de opbergruimte voor het spuitpistool.
• Plaats beide spuitlansen in de opbergruimte voor de spuitlans.
  • Vario Power spuitlans: Sproeikop naar beneden.
  • Dirt grinder spuitlans: Sproeikop naar boven.
• Berg de netaansluiting op in het accessoirevak.

Risico op persoonlijk letsel of schade!
Let op de draairichting van de slanghaspel bij het oprollen van de hogedrukslang.

• Rol de hogedrukslang op.
  Draai de slanghaspel in een tegenwijzerrichting met behulp van de zwengel.

Voor langere opslagperioden, zoals in de winter, dient u ook de instructies in het hoofdstuk Onderhoud (Care) te volgen.

Vorstbescherming

LET OP
Apparaten en accessoires die niet volledig zijn afgetapt, kunnen door vorst worden vernield. Tap het apparaat en de accessoires volledig af en bescherm ze tegen vorst.

Om schade te voorkomen:

• Koppel het apparaat los van de watertoevoer.
• Maak de spuitlans los van het spuitpistool.
• Zet het apparaat aan "I/ON" (Aan).
• Duw de hendel van het spuitpistool in totdat er geen water meer ontsnapt (ca. 1 minuut).
• Laat de hendel van het spuitpistool los.
• Vergrendel de hendel van het spuitpistool.
• Zet het apparaat uit "0/OFF" (Uit).
• Bewaar het apparaat en alle accessoires in een vorstvrije ruimte.

Onderhoud

Risico op elektrische schok.

• Schakel voor alle werkzaamheden aan het apparaat het apparaat uit en trek de stekker uit het stopcontact.

Hogedrukslang

De hogedrukslang is speciaal geconstrueerd met versterkte wanden om waterdruk tot 16 MPa (2400 psi) te weerstaan - hij kan gemakkelijk beschadigd raken en moet zorgvuldig worden opgeborgen.

• Niet knikken.
• Niet met voertuigen over de slang rijden.
• Stel de slang niet bloot aan scherpe randen of hoeken.

Misbruik zal leiden tot uitstulping of vroegtijdige uitval en maakt de garantie ongeldig.

Reinig de zeef in de wateraansluiting

Reinig de zeef in de wateraansluiting regelmatig.

• Verwijder de koppeling van de wateraansluiting.

LET OP
De zeef mag niet beschadigd zijn.

• Trek de zeef eruit met een platbektang.
• Reinig de zeef onder stromend water.
• Plaats de zeef terug in de wateraansluiting.

De batterijen van het spuitpistool vervangen

De batterijen zijn leeg als er niets meer op het display van het spuitpistool wordt weergegeven. Er zijn twee batterijen of accu's van maat AAA vereist.

• Duw de vergrendelschuif.
• Open het batterijvak.
• Verwijder de batterijen.
  Gooi de gebruikte batterijen weg volgens de plaatselijke voorschriften.
• Plaats nieuwe batterijen en let op de juiste oriëntatie van de polen.
• Sluit het batterijvak.

Probleemoplossing

Risico op elektrische schok. Schakel het apparaat uit en verwijder de stekker uit het stopcontact voordat u onderhouds- en reparatiewerkzaamheden uitvoert.
Reparaties en werkzaamheden aan de elektrische componenten mogen alleen worden uitgevoerd door een geautoriseerde klantenservice.

U kunt kleine storingen zelf verhelpen met behulp van het volgende overzicht.
Raadpleeg bij twijfel de geautoriseerde klantenservice.

Apparaat werkt niet

• Duw de hendel van het spuitpistool in, het apparaat schakelt in.
• Controleer of de spanning die op het typeplaatje staat, overeenkomt met de spanning van het elektriciteitsnet.
• Controleer de netaansluitkabel op beschadigingen.
• Motor overbelast, de motorbeveiligingsschakelaar is geactiveerd.
  • Zet het apparaat uit "0/OFF" (Uit).
  • Laat het apparaat één uur afkoelen.
  • Schakel het apparaat in en neem het weer in gebruik. Als de storing zich herhaaldelijk voordoet, laat het apparaat dan controleren door de klantenservice.

Apparaat start niet, motor zoemt

Spanningsverlaging door zwakke netvoeding of bij gebruik van een verlengkabel.

• Duw bij het inschakelen eerst de hendel van het spuitpistool in en zet vervolgens de aan/uit-schakelaar op "I/ON" (Aan).

Er bouwt zich geen druk op in het apparaat

• Controleer de instelling op de spuitlans.
• Controleer de watertoevoer op een voldoende leveringssnelheid.
• Trek de zeef in de wateraansluiting eruit met een platbektang en reinig deze onder stromend water.
• Verwijder lucht uit het apparaat voor gebruik. Schakel het apparaat in zonder de HD-slang aan te sluiten (max. 2 minuten) en laat het lopen totdat het water dat uit de HD-uitlaat komt, vrij is van luchtbellen. Schakel het apparaat uit en sluit de HD-slang weer aan.

Sterke drukschommelingen

• Reinig de hogedruksproeikop: Verwijder vuil en resten uit de sproeikopboring met behulp van een naald en spoel door met water vanaf de voorkant.
• Controleer de waterdoorstroomhoeveelheid.

Apparaat lekt

• Druppelsgewijze lekkage van het apparaat is normaal om technische redenen. Als de lekkage toeneemt, neem dan contact op met de geautoriseerde klantenservice.

Geen reinigingsmiddeltoevoer

• Gebruik de Vario Power spuitlans.
  Draai de spuitlans naar de "Mix"-stand.
• Controleer of de Plug 'n' Clean reinigingsmiddelfles met de opening naar beneden in de reinigingsmiddelaansluiting is geplaatst.

Geen drukindicator op het spuitpistool

• Controleer / vervang de batterijen

Helpline

KÄRCHER UK Limited heeft een helpline waar klanten problemen met onze producten kunnen bespreken.
De helpline is geopend tijdens normale kantooruren en kan tijdens piekuren druk zijn. Als u moeilijk doorkomt, vragen wij u om later op de dag nogmaals contact met ons op te nemen.

Het telefoonnummer van de helpline is 01295 752200, geopend van 8.30 uur tot 17.00 uur van maandag tot vrijdag.

Het helpt ons als u het modelnummer en de gegevens van het typeplaatje bij de hand hebt voordat u belt, zodat we u effectiever kunnen helpen met uw vraag.

U kunt ons ook schriftelijk bereiken op onderstaand adres:
KÄRCHER UK Ltd
Kärcher House
Beaumont Road
Banbury Oxon, OX16 1TB
of stuur ons een e-mail: info@karcher.co.uk

Garantie

De garantievoorwaarden die door het betreffende verkoopbedrijf zijn gepubliceerd, zijn in elk land van toepassing. Wij zullen mogelijke defecten aan uw apparaat binnen de garantieperiode kosteloos repareren, op voorwaarde dat een dergelijk defect wordt veroorzaakt door defect materiaal of fabricagefouten. Neem in geval van een garantieclaim contact op met uw dealer of het dichtstbijzijnde geautoriseerde klantenservicecentrum.
Gelieve het aankoopbewijs te overleggen.
Adressen zijn te vinden op: www.kaercher.com/dealersearch

Technische specificaties

Elektrische aansluiting
Spanning	220-240 V 1~50 Hz
Aansluitwaarde	2,8 kW
Beschermingsklasse	IP X5
Veiligheidsklasse	I
Netzekering (traag)	13 A
Wateraansluiting
Max. toevoerdruk	0,6 MPa
Max. toevoertemperatuur	60°C
Min. toevoervolume	12 l/min
Max. aanzuighoogte	0,5 m
Prestatiegegevens
Werkdruk	15 MPa
Max. toelaatbare druk	16 MPa
Wateropbrengst	9,2 l/min
Max. debiet	10 l/min
Reinigingsmiddeldebiet	0,3 l/min
Terugslagkracht van het spuitpistool	27 N
Afmetingen en gewichten
Lengte	463 mm
Breedte	330 mm
Hoogte	667 mm
Gewicht, bedrijfsklaar met accessoires	20,1 kg
Waarden bepaald volgens EN 60335-2-79
Hand-arm trillingswaarde Onzekerheid K	5,3 m/s2 1,0 m/s2
Geluidsdrukniveau LpA Onzekerheid KpA	79 dB(A) 3 dB(A)
Geluidsvermogensniveau LWA + Onzekerheid KWA	95 dB(A)

Technische wijzigingen voorbehouden.

EG-verklaring van overeenstemming

Wij verklaren hierbij dat de hieronder beschreven machine voldoet aan de relevante fundamentele veiligheids- en gezondheidseisen van de EU-richtlijnen, zowel in het basisontwerp en de constructie als in de versie die door ons in omloop is gebracht. Deze verklaring verliest haar geldigheid indien de machine zonder onze voorafgaande toestemming wordt gewijzigd.

Product: Hogedrukreiniger
Type: 1.317-xxx
Relevante EU-richtlijnen
2000/14/EG
2004/108/EG
2006/42/EG (+2009/127/EG)
2011/65/EU

Toegepaste geharmoniseerde normen
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Toegepaste methode voor conformiteitsbeoordeling
2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)
Gemeten: 93
Gegarandeerd: 95

De ondergetekende handelt namens en onder de volmacht van de bedrijfsleiding.
.

Gemachtigde documentatievertegenwoordiger
S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Duitsland)
Phone: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2015/10/01

Referenties

• Dealer Search (Dealer zoeken) | Kärcher International

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher K7 Premium Full Control Handleiding

Beschikbare talen
