Kärcher K 7 Full Control - Handleiding hogedrukreiniger

Beschrijving in deze servicehandleiding

Servicegroepen

Voorbeeld:
ANRA-wielas installeren/de-installeren

AN	RA	Wielas installeren/de-installeren
Servicegroep	Component	Activiteit

Neem de toewijzing van servicegroepen aan de apparaatcomponenten in acht in het overzichtsdiagram in hoofdstuk "Overzicht van de service- en functiegerichte groepen".

Tekstuele beschrijving

	Instructie
	Voorbereidende werkzaamheden
1 2	Belangrijk numeriek
A B	Belangrijk alfanumeriek
•	Opsomming / Algemene lijst

Veiligheidsaanwijzing
Verwijzing naar gevaren, bronnen van fouten.

Technische kenmerken

• 3-zuiger axiaalpomp met roestvrijstalen zuiger
• Drukontlastingssysteem
• Elektromotor met thermische motorbeveiligingsschakelaar.
• Intrekbare duwgreep
• Draaggreep
• Extra spuitlanshouder met bevestiging voor transport

Beoogd gebruik

Deze hogedrukreiniger is uitsluitend ontworpen voor huishoudelijk gebruik.

• voor het reinigen van machines, voertuigen, gebouwen, gereedschappen, gevels, terrassen, tuingereedschap, etc. door middel van een hogedrukwaterstraal (indien nodig met extra reinigingsmiddelen).
• met accessoires, vervangingsonderdelen en reinigingsmiddelen die zijn goedgekeurd door KÄRCHER. Neem de informatie bij de reinigingsmiddelen in acht.

Toepassingsgebied

Deze servicehandleiding beschrijft de apparaatfamilie:

• K 7 Full Control

Veiligheidsinstallaties

Veiligheidsvoorzieningen dienen ter bescherming van de gebruiker en mogen niet buiten werking worden gesteld of hun functies omzeild.
Neem de veiligheidsinformatie in de hoofdstukken in acht!

Vergrendelingspistool

Deze vergrendeling vergrendelt de hendel van het spuitpistool en voorkomt het onbedoeld starten van het apparaat.

Overloopventiel met drukschakelaar

Het overloopventiel voorkomt dat de toegestane werkdruk wordt overschreden.
Als de hendel op het spuitpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit, de hogedrukstraal wordt gestopt. Als de hendel wordt ingetrokken, wordt de pomp weer ingeschakeld.

Typeplaatje

Het typeplaatje bevindt zich aan de onderkant van het apparaat.

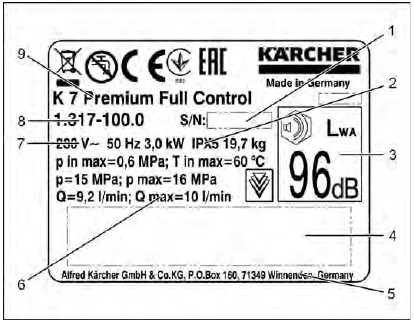

1. Serienummer
2. IP-classificatie/ beschermingsklasse
3. Geluidsvermogensniveau L_WA
4. Barcode. Bevat onderdeel- en serienummer.
5. Adres van fabrikant
6. Max. debiet
7. Specificaties
8. Onderdeelnummer
9. Apparaatbeschrijving

AB Servicegroepconfiguratie

Veiligheidsinformatie

Neem de algemene veiligheidsinformatie in acht!
Service- en onderhoudstaken mogen alleen worden uitgevoerd door gekwalificeerde en speciaal opgeleide specialisten.

• Schakel het apparaat uit en trek, in het geval van apparaten die zijn aangesloten op het elektriciteitsnet, de stekker uit het stopcontact voordat u de machine reinigt en onderhoudstaken uitvoert.
• Onderhoudswerkzaamheden mogen alleen worden uitgevoerd door erkende klantenservicecentra of experts in dit vakgebied die bekend zijn met de respectieve veiligheidsvoorschriften.
• Om risico's te vermijden, mogen alle reparaties en vervanging van reserveonderdelen alleen worden uitgevoerd door geautoriseerd klantenservicepersoneel.
• Gebruik alleen accessoires en reserveonderdelen die door de fabrikant zijn goedgekeurd. Het exclusieve gebruik van originele accessoires en originele reserveonderdelen zorgt ervoor dat het apparaat veilig en probleemloos kan worden bediend.
• Laat het apparaat afkoelen voordat u onderhoudstaken uitvoert.

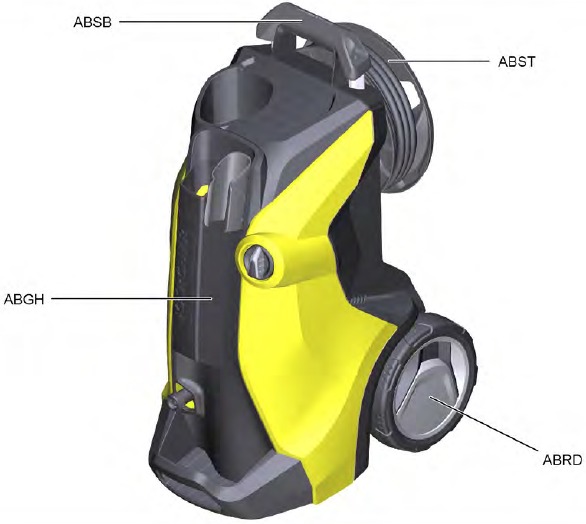

Overzicht

ABGH Behuizing verwijderen / installeren
ABRD Wielen verwijderen / installeren
ABSB Duwgreep verwijderen / installeren
ABST Slanghaspel verwijderen / installeren

Functie

Geen speciale functionele kenmerken.

Serviceactiviteiten

Opmerking
Tenzij anders beschreven, vindt de installatie plaats in omgekeerde volgorde.

Slanghaspel de-installeren/installeren

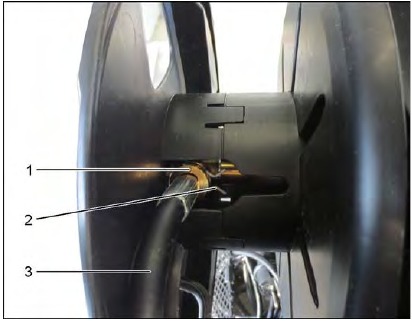

1. Holle as
2. Veiligheidsclip
3. Hogedrukslang

Rol de hogedrukslang volledig van de slangtrommel af.
Trek de veiligheidsclip eruit.
Verwijder de hogedrukslang van de holle as.

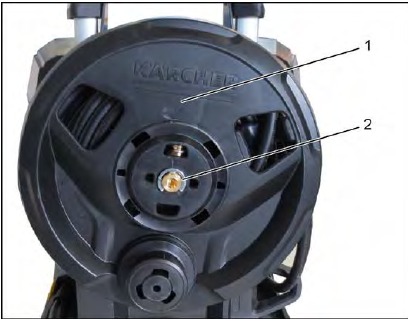

1. Slangtrommel
2. Veiligheidsschijf

Verwijder de veiligheidsschijf.
Trek de behuizingshelften van de slanghaspel naar voren eraf.

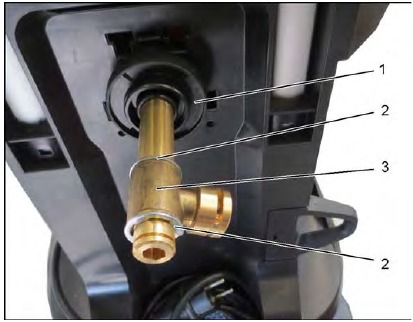

1. Lagers
   Slangtrommel
2. Veiligheidsschijf
3. Draaibare doorvoer

Verwijder de veiligheidsschijf.
Trek de draaibare doorvoer eraf.
Trek de slanghaspellagers eraf.

Opmerking
Controleer de O-ringen op schade.

Behuizing de-installeren/installeren

• Slanghaspel de-installeren/installeren

1. Schroeven
2. Basisbouten
3. Basis

Draai de schroeven los.
Trek de bouten van de basis eruit.
Neem de basis eraf.

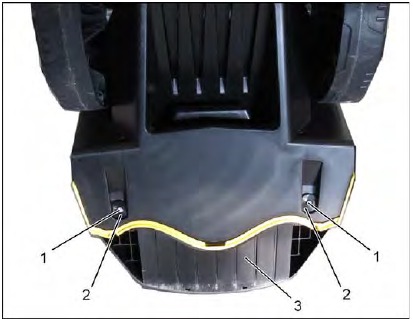

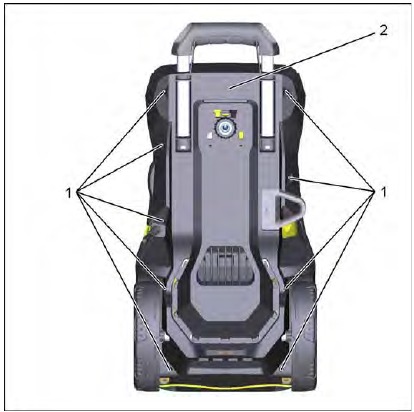

1. Schroeven
2. Behuizing

Draai de schroeven los.
Verwijder de behuizing.

Opmerking

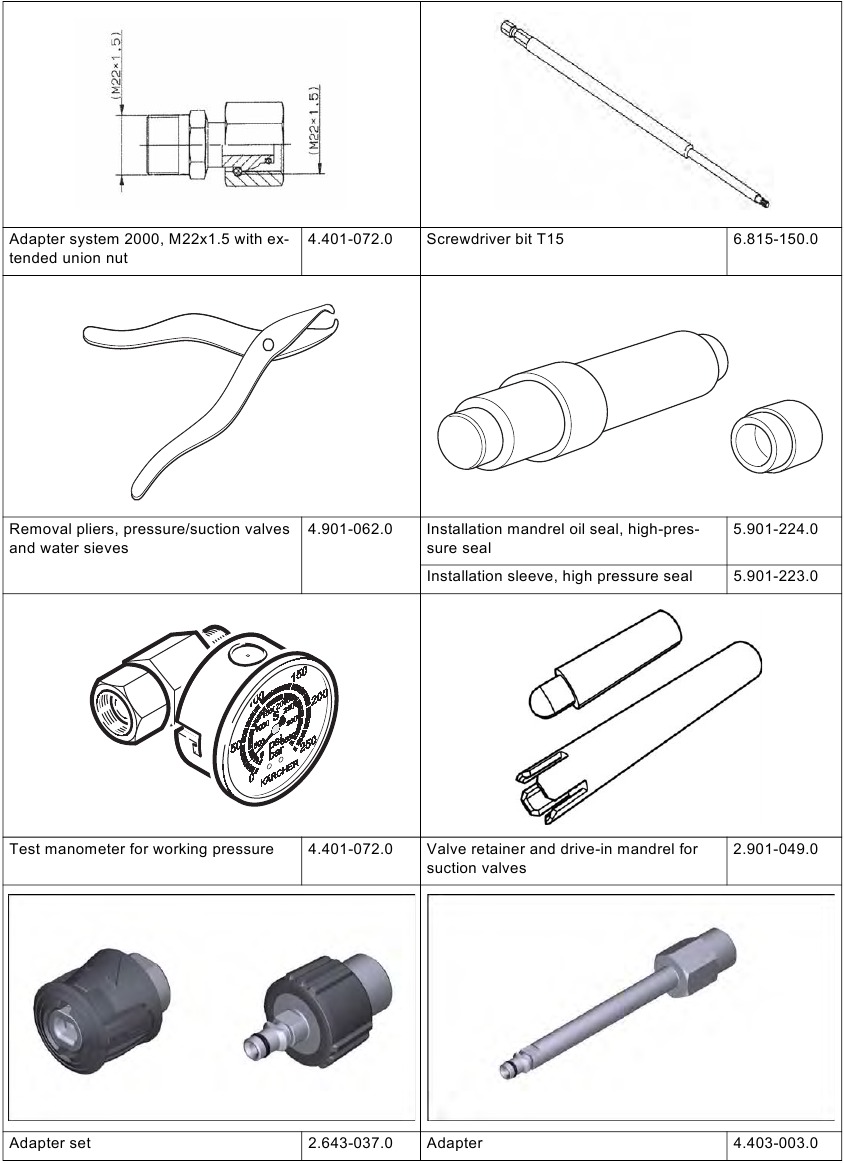

Gebruik speciaal gereedschap.
Schroevendraaierbit T15
6.815-150.0

Koppels	Nm
Schroeven	1,2...1,9

Wielen de-installeren/installeren

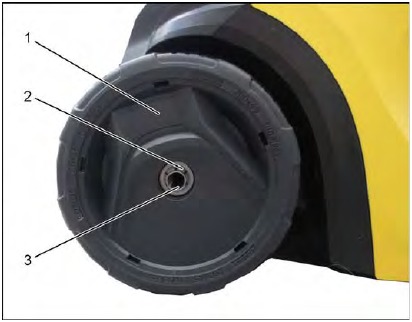

1. Wiel
2. Veiligheidsschijf
3. As

Verwijder de wielafdekking.
Verwijder de veiligheidsschijf.
Verwijder het wiel.

Opmerking
De borgring wordt bij verwijdering vernield.

Duwgreep de-installeren/installeren

• Behuizing de-installeren/installeren

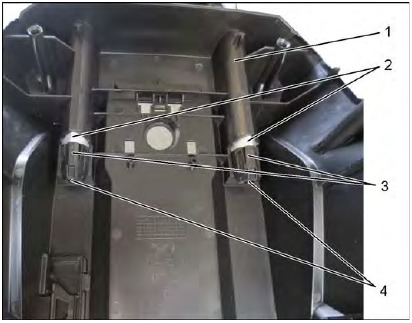

1. Behuizing
2. Duwgreep
3. Eindstuk
4. Schroeven

Trek de duwgreep omhoog.
Draai de schroeven los.
Trek de eindstukken eraf.
Verwijder de duwgreep.

Onderhoud en inspectie

Servicegroep bevat geen onderhouds- en inspectiepunten.

Foutdiagnose

De servicegroep bevat geen foutdiagnose.

Bijzonderheden/overige

De servicegroep bevat geen bijzonderheden.

AE Service group pump

Veiligheidsinformatie

Neem algemene veiligheidsinformatie in acht!
Service- en onderhoudstaken mogen alleen worden uitgevoerd door gekwalificeerde en speciaal opgeleide specialisten.

• Schakel het apparaat uit en trek, in het geval van apparaten die op het elektriciteitsnet zijn aangesloten, de stekker uit het stopcontact voordat u de machine reinigt en onderhoudstaken uitvoert.
• Onderhoudswerkzaamheden mogen alleen worden uitgevoerd door erkende klantenservicepunten of experts op dit gebied die bekend zijn met de betreffende veiligheidsvoorschriften.
• Om risico's te vermijden, mogen alle reparaties en vervangingen van reserveonderdelen alleen worden uitgevoerd door bevoegd servicepersoneel.
• Gebruik alleen accessoires en reserveonderdelen die door de fabrikant zijn goedgekeurd. Het exclusieve gebruik van originele accessoires en originele reserveonderdelen garandeert dat het apparaat veilig en probleemloos kan worden gebruikt.
• Laat het apparaat afkoelen voordat u service-werkzaamheden uitvoert.

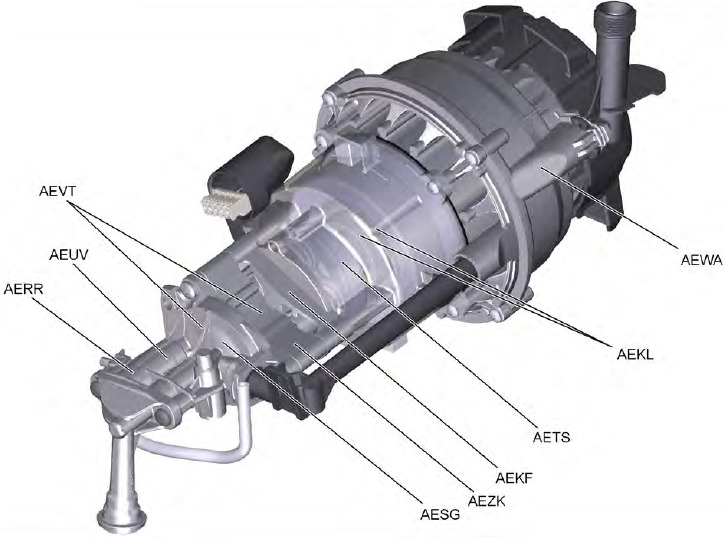

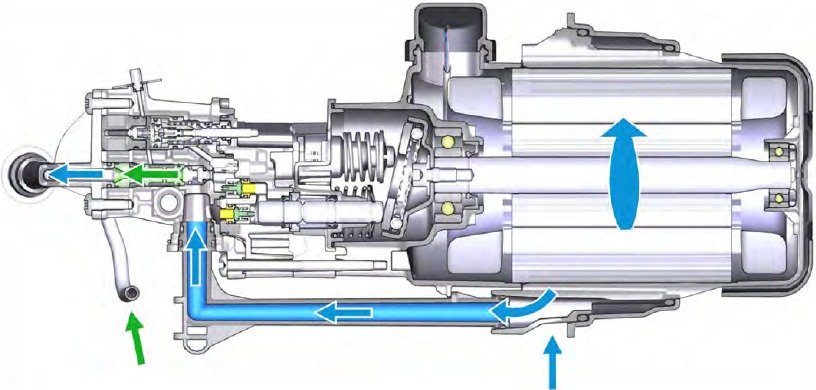

Overzicht

AESG Demonteer/installeer kleppendeksel
AEZK Demonteer/installeer cilinderkop
AEKF Demonteer/installeer zuigergeleider
AEVT Demonteer/installeer kleppen en afdichtingen
AETS Demonteer/installeer tuimelschijf
AEKL Demonteer/installeer kogellager en groefring
AERR Demonteer/installeer terugslagklep reinigingsmiddel
AEUV Demonteer/installeer de overloopklep
AEWA Demonteer/installeer buitenmantel van waterkanaal

Functie

Geen speciale functionele kenmerken.

Serviceactiviteiten

Opmerking
Tenzij anders beschreven, vindt de installatie plaats in omgekeerde volgorde.

Terugslagklep reinigingsmiddel verwijderen/installeren

• Behuizing verwijderen/installeren
• Verwijder de pompset.

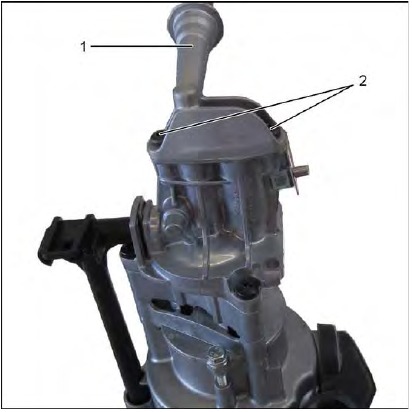

1. Hogedrukuitlaat
2. Schroeven

Draai de schroeven los.
Verwijder de hogedrukuitlaat.

Koppelwaarden	Nm
Schroef M6	8...9

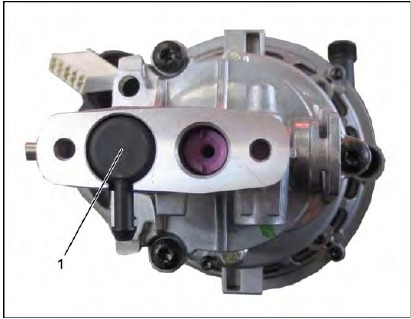

1. Chemische klep

Verwijder de chemische klep.

Installatie-informatie
Controleer de O-ring op schade.

Klepaandrijvingbehuizing verwijderen/installeren

• Behuizing verwijderen/installeren
• Verwijder de pompset.
• Elektrische doos verwijderen/installeren

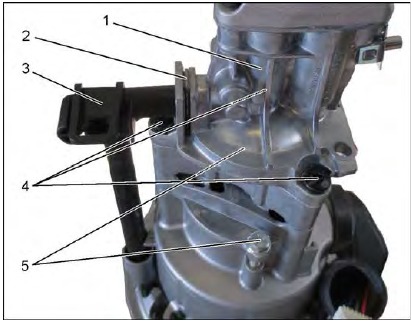

1. Klepaandrijvingbehuizing
2. Klem
3. Pijpterugvoer
4. Schroeven
5. Drukplaat

Verwijder de klem.
Verwijder de pijpterugvoer.
Houd de zuigergeleider omlaag.
Verwijder de schroeven.
Neem de klepaandrijvingbehuizing eraf.

Koppelwaarden	Nm
Schroef M6	9...11

Overstortventiel verwijderen/installeren

• Klepaandrijvingbehuizing verwijderen/installeren

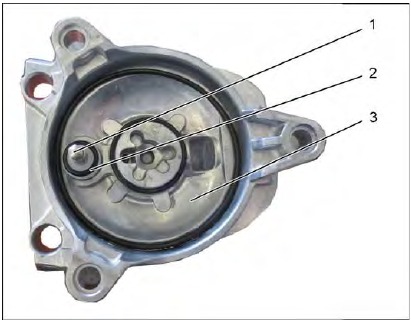

1. Overloop
2. O-ring
3. Klepaandrijvingbehuizing

Duw het overstortventiel uit de klepaandrijvingbehuizing omlaag.

Opmerking
Controleer de O-ring. Vervang indien nodig.

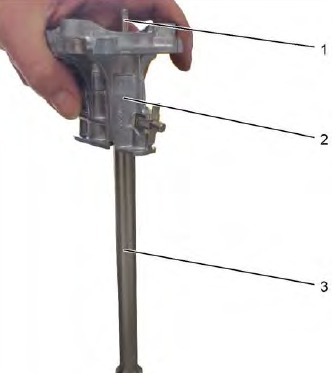

1. Overloop
2. Klepaandrijvingbehuizing
3. Gereedschap
   bijv.
   Verlengstuk

Druk het overstortventiel met gereedschap in de houder.

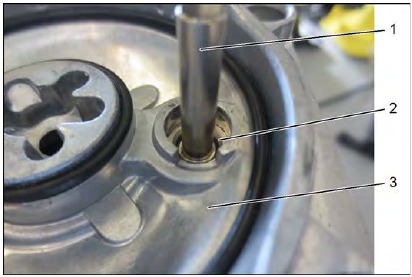

1. Overloop
2. Inlaat
3. Klepaandrijvingbehuizing

Installatie-informatie
Plaats het overstortventiel tot aan de bovenste aanslag in de houder.

Cilinderkop verwijderen/installeren

De procedure is conform de taak:

• Klepaandrijvingbehuizing verwijderen/installeren

Ventielen en afdichtingen verwijderen/installeren

• Behuizing verwijderen/installeren
• Verwijder de pompset.
• Klepaandrijvingbehuizing verwijderen/installeren

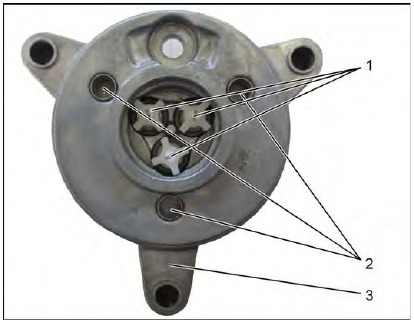

1. Drukventiel
2. Zuigventiel
3. Cilinderkop

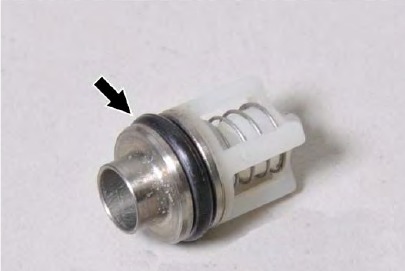

Vervang ventielen en afdichtingen indien nodig.
Trek de bovenste delen van het drukventiel met een ventieltang eruit.

Smeer de O-ringen licht in.

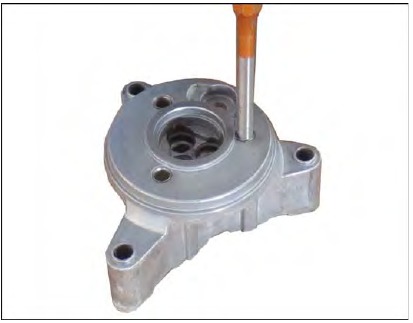

Plaats nieuwe drukventielen in de pompkop.

Opmerking
Drijf de zuigventielen met een doorslag (Ø 6,0...6,4 mm) uit de cilinderkop.
Smeer de O-ringen op de zuigventielen licht in.

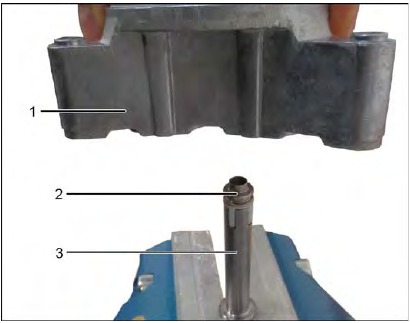

1. Cilinderkop
2. Zuigventiel
3. Ventielhouder

Plaats nieuwe zuigventielen in de cilinderkop.
Ondersteun de kooizijde van het zuigventiel met behulp van de ventielhouder (speciaal gereedschap 2.901-049.0).

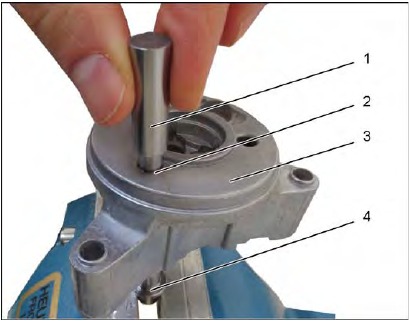

1. Aandrijfdorn
2. Zuigventiel
3. Cilinderkop
4. Ventielhouder

Flareer de tegenoverliggende zijde met behulp van de aandrijfdorn (speciaal gereedschap 2.901-049.0).

OPMERKING
Als er geen mogelijkheid is om de ventielen te flaren, kan de complete cilinderkop als reserveonderdeel worden besteld en vervangen.

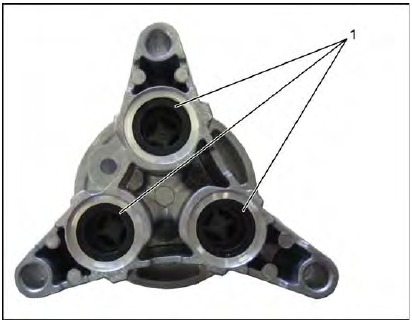

1. Moerringen

Controleer de moerringen en vervang ze indien nodig.
Kantel de gegroefde ring niet.
Plaats moerringen met behulp van de installatiedorn.

Zuigergeleider verwijderen/installeren

• Klepaandrijvingbehuizing verwijderen/installeren

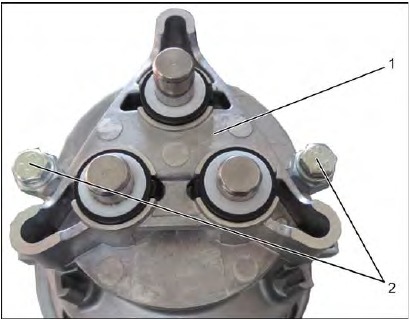

1. Zuigergeleider
2. Schroeven
   Drukplaat

Draai de schroeven los.
Verwijder de zuigergeleider en de zuiger.

De zuigergeleider wordt door zuigerveren gespannen.

Let bij de herinstallatie op de juiste inbouwpositie.

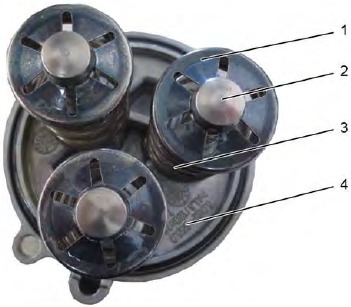

1. Veiligheidsschijf
2. Zuiger
3. Veren
4. Zuigergeleider

Controleer de zuiger op slijtage.
Controleer de veren.

Neem het zuigerconditiediagram in acht.
Als er een ontbrekend of slecht conditiediagram is, is het draaien van de zuiger niet gegarandeerd.

Schijf verwijderen/installeren

• Zuigergeleider verwijderen/installeren

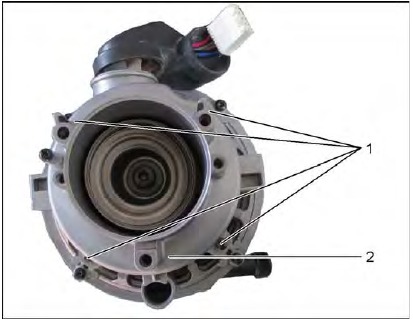

1. Motorflens
2. Schroeven

Tap de olie af en vang deze op.
Draai de schroeven los.
Verwijder de motorflens.

Opmerking
De drukplaat en het kogellager worden los ondersteund.

Koppelwaarden	Nm
Schroef M5	5,5...7,5

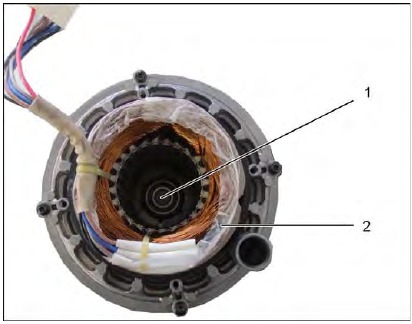

1. Schroef
2. Schijf
3. Rotor

Fixeer de rotor.
Maak de schroeven los.
Verwijder de schijf.

Hoeveelheid olie	ml
15W40	120
Koppelwaarden	Nm
Schroef M8	18...22

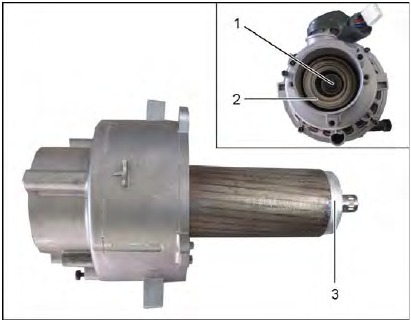

1. Kogellager
2. Motor

Installatie-informatie
De rotor moet zo ver mogelijk in het kogellager zitten.

Kogellager en gegroefde ring verwijderen/installeren

• Schijf verwijderen/installeren

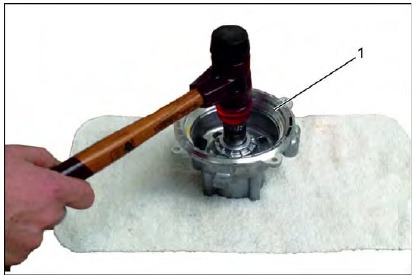

1. Motorflens

Leg de motorflens neer.
Tik de gegroefde ring en het kogellager eruit.

Installatie-informatie
Leg bij het plaatsen van de gegroefde ring de motorflens plat neer.
Kantel de gegroefde ring niet.
Leg bij het persen van het kogellager de motorflens plat neer.

Buitenmantel van het waterkanaal verwijderen/installeren

• Behuizing verwijderen/installeren
• Verwijder de pompset.

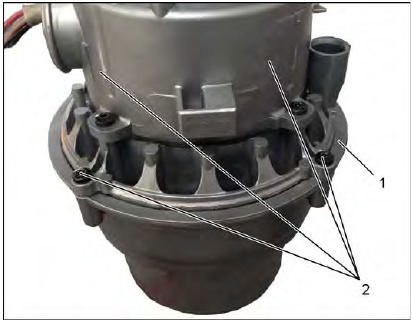

1. Buitenmantel van het waterkanaal
2. Schroeven

Maak de schroeven los.
Verwijder de buitenmantel van het waterkanaal naar beneden.

1. O-ring
2. Inlaat
3. Web

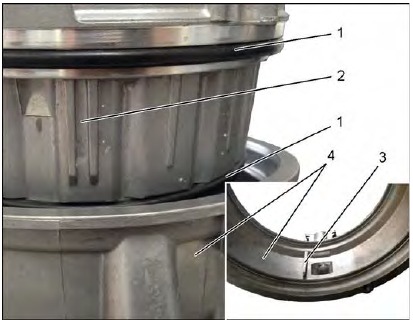

4. Buitenmantel van het waterkanaal

Controleer de O-ring. Vervang indien nodig.
Let op de inbouwpositie.
Web moet zo ver mogelijk worden geplaatst.

Onderhoud en inspectie

De servicegroep bevat geen onderhouds- en inspectiepunten.

Foutdiagnose

De servicegroep bevat geen foutdiagnose.

Bijzonderheden/overige

De servicegroep bevat geen bijzonderheden.

AH Servicegroep elektra

Veiligheidsinformatie

Neem algemene veiligheidsinformatie in acht!
Service- en onderhoudswerkzaamheden mogen alleen worden uitgevoerd door gekwalificeerde en speciaal opgeleide specialisten.

• Schakel het apparaat uit en, in het geval van apparaten die op het elektriciteitsnet zijn aangesloten, trek de stekker uit het stopcontact voordat u de machine reinigt en onderhoudswerkzaamheden uitvoert.
• Onderhoudswerkzaamheden mogen alleen worden uitgevoerd door erkende klantenservicepunten of experts op dit gebied die bekend zijn met de geldende veiligheidsvoorschriften.
• Om risico's te vermijden, mogen alle reparaties en vervanging van reserveonderdelen alleen worden uitgevoerd door geautoriseerd klantenservicepersoneel.
• Gebruik alleen accessoires en reserveonderdelen die door de fabrikant zijn goedgekeurd. Het exclusieve gebruik van originele accessoires en originele reserveonderdelen zorgt ervoor dat het apparaat veilig en probleemloos kan worden bediend.
• Laat het apparaat afkoelen voordat u service uitvoert.

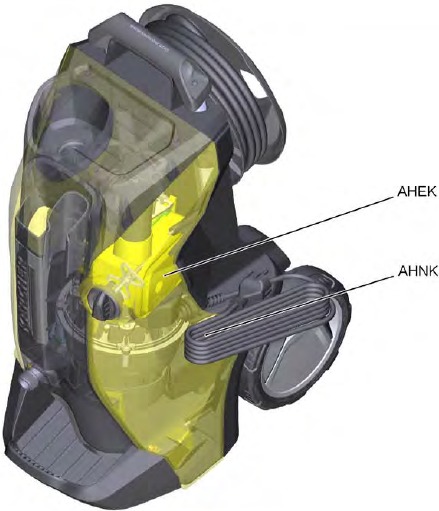

Overzicht

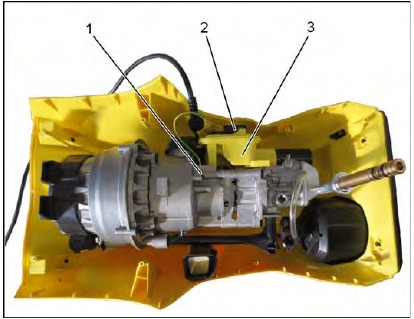

AHEK Elektrische box verwijderen / installeren
AHNK Netsnoeraansluiting verwijderen / installeren

Functie

Geen speciale functionele kenmerken.

Serviceactiviteiten

Opmerking
Tenzij anders beschreven, vindt de installatie plaats in omgekeerde volgorde.

Elektrische box verwijderen/installeren

• Behuizing verwijderen / installeren
• Verwijder de pompset.

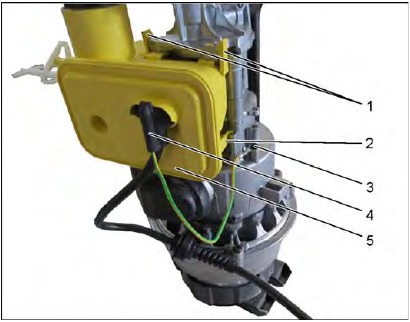

1. Bevestigingsclip
   Omhoog
2. Bevestigingsclip
   Omlaag
3. Schroef
4. Netskabel
5. Elektronicasysteem

Schroeven losdraaien.
Koppel de kabel van de netstroomaansluiting los.
Duw de bovenste clip naar buiten.
Duw de elektrische box omlaag.
Duw de onderste clip naar binnen.
Verwijder de elektrische box.

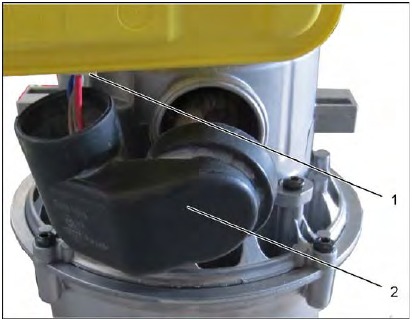

1. Stekker
2. Elektrische box aansluiting

Verwijder de elektrische box aansluiting.
Verwijder de stekker.

Netsnoeraansluiting verwijderen/installeren

• Behuizing verwijderen / installeren

1. Schroef
2. Netsnoeraansluiting
3. Elektronicasysteem

Schroeven losdraaien.
Trek de netsnoeraansluiting eruit.

Onderhoud en inspectie

De servicegroep bevat geen onderhouds- en inspectiepunten.

Foutdiagnose

De servicegroep bevat geen foutdiagnose.

Bijzonderheden/overige

De servicegroep bevat geen bijzonderheden.

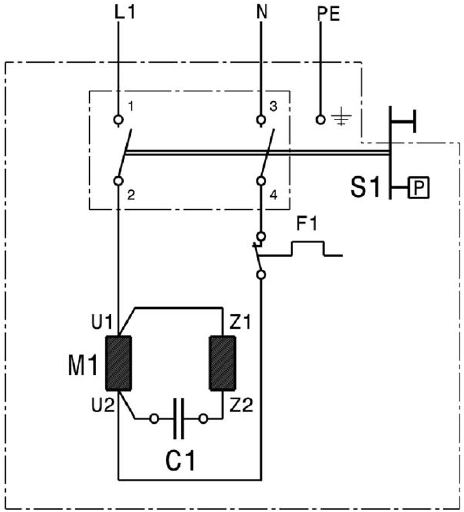

Schakelschema

Gebruik bij het werken aan het apparaat altijd het actuele schakelschema in DISIS.

230V 1~ 50Hz
240V 1~ 50Hz
100V 1~ 50Hz
100V 1~ 60Hz
120V 1~ 60Hz

M1 Motor
C1 Condensator
S1 Drukschakelaar
F1 Thermostaatcontact

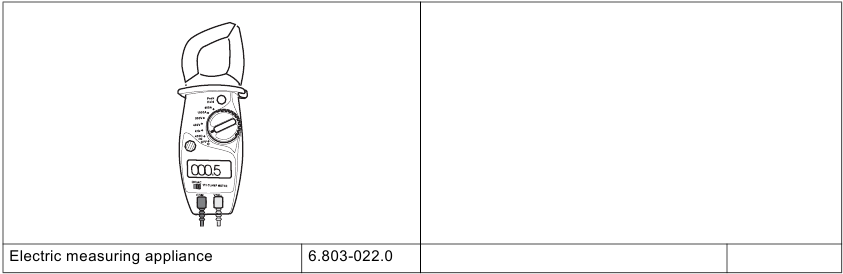

Speciaal gereedschap

Technische specificaties

Elektrische aansluiting
Spanning	230 1~50	V Hz
Aangesloten vermogen	3,0	kW
Beschermingsklasse	IP X5
Veiligheidsklasse	I
Maximaal toegestane netimpedantie	0,396 + j0,248	Ω Ω
Netzekering (traag)	16	A
Wateraansluiting
Max. toevoerdruk	0,6	MPa
Max. toevoertemperatuur	60	°C
Min. toevoervolume	12	l/min
Max. aanzuighoogte	0,5	m
Prestatiegegevens
Werkdruk	15	MPa
Max. toegestane druk	16	MPa
Waterdebiet	9,2	l/min
Max. debiet	10	l/min
Reinigingsmiddeldebiet	0,3	l/min
Terugslagkracht van het pistool	23	N
Afmetingen en gewichten
Lengte	463	mm
Breedte	330	mm
Hoogte	667	mm
Gewicht, bedrijfsklaar met accessoires	19,7	kg
Waarden bepaald conform EN 60335-2-79
Hand-arm trillingswaarde Onzekerheid K	5,7 1,1	m/s2 m/s2
Geluidsdrukniveau LpA Onzekerheid KpA	80 3	dB(A) dB(A)
Geluidsvermogensniveau LWA + Onzekerheid KWA	96	dB(A)

Technische wijzigingen voorbehouden.

Veiligheidsinstructies

Service- en onderhoudswerkzaamheden mogen alleen worden uitgevoerd door gekwalificeerde en speciaal opgeleide specialisten. Neem de veiligheidsinformatie in de hoofdstukken in acht!

Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.

Risico op schade door elektrostatische ontlading (ESD)! Neem geschikte maatregelen om elektrostatische lading te ontladen voordat u werkzaamheden aan de elektronica van het apparaat uitvoert.

Gevarenniveaus

Voor een direct gevaar dat kan leiden tot ernstig letsel of de dood.

Voor een mogelijk gevaarlijke situatie die kan leiden tot ernstig letsel of de dood.

Voor een mogelijk gevaarlijke situatie die kan leiden tot licht letsel of schade aan eigendommen.

LET OP
Aanduiding van een mogelijk gevaarlijke situatie, die kan leiden tot schade aan eigendommen.

Opmerking
Geeft nuttige tips en belangrijke informatie aan.

Als u aanvullingen, correcties of vragen heeft over dit document, kunt u deze richten onder vermelding van het volgende onderwerp aan:
international-service@de.kaercher.com

Onderwerp:

Fall 120851

De verantwoordelijke productspecialist zal uw probleem behandelen.

Het kopiëren en vermenigvuldigen van teksten en diagrammen, evenals toegang van derden tot deze informatie, is alleen toegestaan met de uitdrukkelijke toestemming van het bedrijf:

Alfred Kärcher GmbH & Co. KG
Postbus 160
D -71349 Winnenden
www.kaercher.com

Referenties

• Reinigingsapparatuur en hogedrukreinigers | Kärcher International

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher K 7 Full Control - Handleiding hogedrukreiniger

Beschikbare talen
