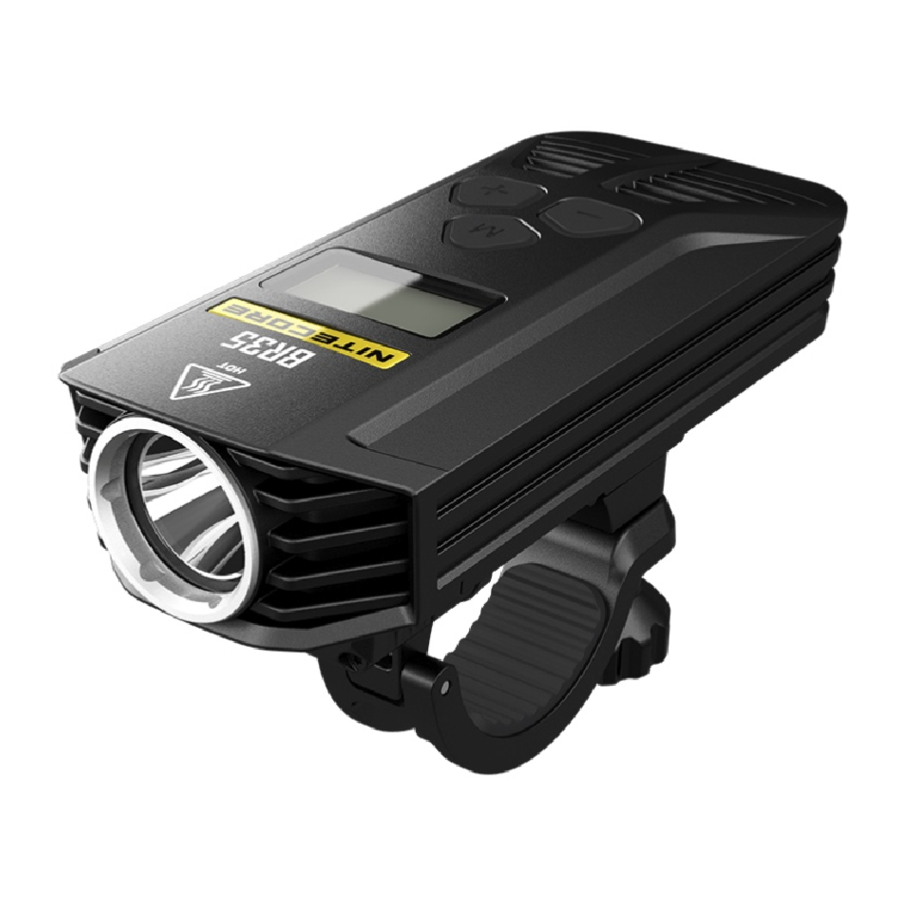

Nitecore BR35 - 1800 Lumen fietslamp handleiding

Kenmerken

• Oplaadbare fietslamp met dubbele afstandsstraal
• Gebruikt 2 CREE XM-L2 U2 LED's om een maximale output van 1800 lumen te leveren
• Gebruikt een diffuse reflectieplaat om de dode hoek onder de voet te verlichten met een korteafstandsstraal
• Ingebouwd OLED-display
• Ingebouwde 6800mAh Li-ion batterij
• Intelligent Li-ion batterijlaadcircuit (via Micro-USB-oplaadpoort)
• 3 modi beschikbaar voor verschillende scenario's
• Afstandsbedieningsschakelaar zorgt voor gemakkelijke bediening
• 4 helderheidsniveaus en 1 speciale functie beschikbaar
• Een maximale straalintensiteit tot 7750cd en een maximale straalafstand tot 176 meter
• Zeer efficiënt constant circuit met een gebruiksduur tot 17 uur
• Flood-verlichtingssysteem biedt een verlichtingshoek van 100°
• Optische lens met anti-reflecterende coating
• Geavanceerde temperatuurregelingmodule
• Crystal Coating Technology gecombineerd met "Precision Digital Optics Technology" voor extreme reflectorprestaties
• Gegoten unibody volledig metalen behuizing
• In overeenstemming met IPX7 waterdicht
• 1m stootvastheid

Specificaties

Afmetingen: 109,3 mm × 48,9 mm × 40,9 mm (4,3" × 1,93" × 1,61")
Gewicht: 234,5 g (inclusief batterij) (8,27 oz)

Technische parameter

OPMERKING: De bovenstaande gegevens zijn gemeten met een ingebouwde Li-ion batterij (3,7 V 6800 mAh) onder laboratoriumomstandigheden. De gegevens kunnen in werkelijkheid variëren als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.
* De gebruiksduur voor de Turbo-modus is het testresultaat voordat de temperatuurregeling wordt gestart.

Accessoires

Afstandsbedieningsschakelaar, stuurbevestiging, 2×dikke bevestigingspads, USB-kabel (2A)

Bedieningsinstructie

Montage

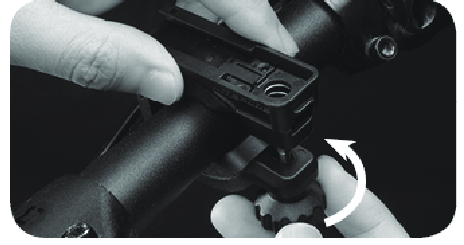

1. Draai de schroef van de stuurbevestiging los en pas de stuurbevestiging aan voordat u de bevestiging aan het stuur klemt door de stelschroef stevig vast te draaien, zoals weergegeven.

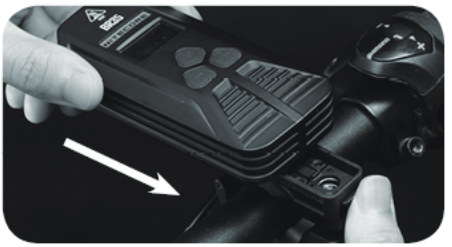

2. Schuif de koplamp in de bevestiging totdat een "klik" (klik) te horen is.

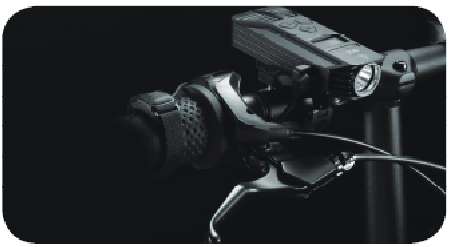

3. Bevestig de afstandsbedieningsschakelaar aan uw stuur waar deze gemakkelijk te bedienen is, zoals weergegeven


OPMERKING: Gebruik de juiste bevestigingspad die is meegeleverd op basis van de diameter van de fietssturen. (Voor een stuur van 3438 mm zijn geen pads nodig; voor een stuur van 29-35 mm zijn 2 dunne pads nodig: voor een stuur van 25-29 mm is 1 dunne en 1 dikke pad nodig; voor een stuur van 20-25 mm zijn 2 dikke pads nodig)

Demontage

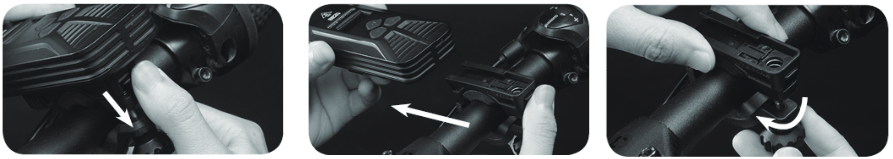

Houd de hendel ingedrukt en trek de BR35 uit de richting die in het diagram wordt weergegeven


De kop van de BR35 wordt heet na langdurig gebruik. Wees voorzichtig en raak het hete oppervlak niet aan om verbranding te voorkomen.

AAN/UIT

Inschakelen: Wanneer het licht is uitgeschakeld, houdt u de aan/uit-schakelaar (M) ongeveer 1,5 seconden ingedrukt om het licht in te schakelen. Bij het opstarten toont het OLED-scherm de huidige modus en vervolgens het woord "NITECORE" (Wanneer het licht is ingeschakeld, toont het OLED-scherm de huidige modus, het helderheidsniveau en de gebruiksduur)
Uitschakelen: Wanneer het licht is ingeschakeld, houdt u de aan/uit-schakelaar (M) ingedrukt om het licht uit te schakelen.
OPMERKING: BR35 heeft een geheugenfunctie die de eerder gebruikte modus en het helderheidsniveau onthoudt. De volgende keer dat het wordt ingeschakeld, wordt automatisch de opgeslagen modus en helderheid geactiveerd.

Modusselectie

De BR35 kan worden ingesteld op een van de drie modi (CITY/ROAD/TRAIL) voor verschillende rijscenario's.

Modus wijzigen

Wanneer het licht is uitgeschakeld, houdt u de aan/uit-schakelaar (M) ingedrukt, het OLED-scherm loopt door "CITY-ROAD-TRAIL". Wanneer de gewenste modus op het scherm verschijnt, laat u de schakelaar los om die modus te selecteren en te activeren.

CITY-modus

Ontworpen voor stedelijk rijden. In de CITY-modus staat het licht standaard op de korteafstandsstraal. Door op de aan/uit-schakelaar (M) te tikken, wordt de langeafstandsstraal gedurende 3 seconden kort ingeschakeld. Het OLED-scherm toont een aftelling. De langeafstandsstraal wordt daarna automatisch uitgeschakeld.

ROAD-modus

Ontworpen voor rijden op de weg. In de ROAD-modus staat het licht standaard op de korteafstandsstraal. Door op de aan/uit-schakelaar (M) te tikken, schakelt u het licht over naar de langeafstandsstraal. Elke keer dat u op de aan/uit-schakelaar (M) tikt, wisselt de output tussen de korteafstandsstraal en de langeafstandsstraal.

TRAIL-modus

Ontworpen voor buiten rijden. In de TRAIL-modus zijn zowel de korteafstands- als de langeafstandsstraal tegelijkertijd ingeschakeld. Door eenmaal op de aan/uit-schakelaar (M) te tikken, wordt de langeafstandsstraal uitgeschakeld. Tik nogmaals op de schakelaar om terug te keren naar de dubbele stralen.

Helderheidsniveaus wijzigen

Wanneer het licht is ingeschakeld, tikt u op de Level Up Button (+) om het helderheidsniveau te verhogen tot Turbo (LEVEL 4); en tik op de Level Down Button (-) om het helderheidsniveau te verlagen tot Laag (LEVEL 1).

Directe toegang tot Turbo/Laag

Directe toegang tot Turbo: wanneer het licht is ingeschakeld, houdt u de Level Up Button (+) ingedrukt om direct naar de Turbo-modus te gaan.

Directe toegang tot Laag: wanneer het licht is ingeschakeld, houdt u de Level Down Button (-) ingedrukt om direct naar de Laag-modus te gaan.

Waarschuwingslicht

Inschakelen: Wanneer het licht is uitgeschakeld, en het licht is ingesteld op de CITY- of ROAD-modus, activeert u het waarschuwingslicht door zowel de knop voor hoger niveau als de knop voor lager niveau ingedrukt te houden. De korteafstandsstraal geeft waarschuwingslicht uit op het helderheidsniveau van het opgeslagen niveau. Als het licht is ingesteld op de TRAIL-modus, activeert u het waarschuwingslicht ook door de knop voor hoger niveau en de knop voor lager niveau tegelijkertijd ingedrukt te houden, wanneer zowel de langeafstands- als de korteafstandsstraal waarschuwingslicht uitstralen op het helderheidsniveau van het opgeslagen niveau. (Nadat het waarschuwingslicht is ingeschakeld, toont het OLED-scherm een driehoekig pictogram als melding)

Uitschakelen: Nadat het waarschuwingslicht is ingeschakeld, houdt u de aan/uit-schakelaar (M) ingedrukt om het uit te schakelen.

Afstandsbedieningsschakelaar

De functie van de afstandsbedieningsschakelaar is hetzelfde als de aan/uit-schakelaar (M). Het gebruik van de afstandsbedieningsschakelaar is optioneel.

Geavanceerde temperatuurregeling

Met de Advanced Temperature Regulation-module regelt de BR35 zijn output en past zich aan de omgevingsomstandigheden aan, waardoor optimale prestaties worden gehandhaafd.

Stroomtips

Wanneer het licht is uitgeschakeld, drukt u op de aan/uit-schakelaar (M), het OLED-scherm toont een batterijniveau-balk:

1. Een volledige stroomniveau-balk geeft aan dat het batterijniveau boven de 90% ligt
2. 3 rastervakken geven aan dat het batterijniveau onder de 90% ligt
3. 2 rastervakken geven aan dat het batterijniveau onder de 50% ligt
4. 1 rastervak geeft aan dat het batterijniveau onder de 10% ligt
5. 0 rastervakken geven aan dat het batterijniveau ongeveer 1% is

OPMERKING: Wanneer het stroomniveau laag is, lijkt de output van de BR35 zwak of reageert hij niet. Laad de BR35 zo snel mogelijk op wanneer het resterende batterijvermogen minder dan 10% is.

Opladen

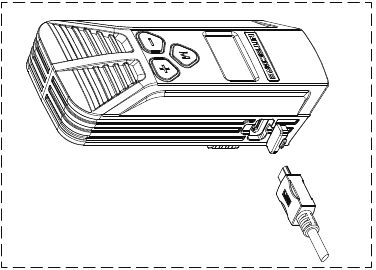

• Dit product is USB-oplaadbaar. Steek het ene uiteinde van de USB-kabel in de BR35 en het andere uiteinde in de voeding met een universele USB-poort, zoals weergegeven in de aangrenzende afbeelding.

• Onder normale laadomstandigheden knippert de blauwe indicator onder de schakelaars langzaam en toont het OLED-scherm het batterijniveau; de BR35 beëindigt het opladen automatisch na voltooiing van het opladen, de indicator brandt continu en de batterijniveau-balk is vol. Het duurt ongeveer 4,5 uur om de BR35 volledig op te laden.
• Na volledig opladen is de standby-tijd ongeveer 1 jaar.
• Compatibele invoer van USB-adapter of voeding: DC 5V 2A

Voorzorgsmaatregelen

1. Laad de BR35 op voor het eerste gebruik.
2. Voor opslag op lange termijn laadt u het licht halfjaarlijks op.
3. Vermijd directe blootstelling aan de ogen.
4. Demonteer of wijzig dit product niet, omdat dit de garantie ongeldig maakt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nitecore BR35 - 1800 Lumen fietslamp handleiding
