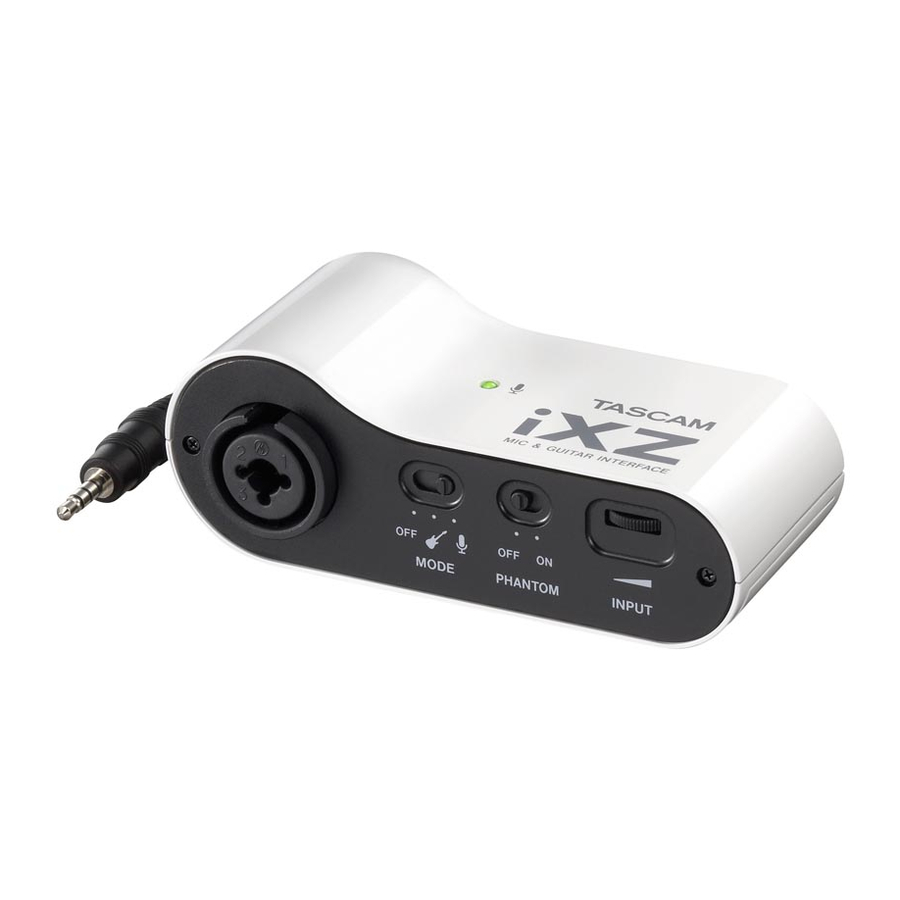

Tascam iXZ - Handleiding microfoon- en gitaarinterface

Neem de tijd om deze handleiding zorgvuldig door te lezen voordat u het apparaat aansluit en gebruikt, zodat u zeker weet dat u begrijpt hoe u het apparaat correct instelt en aansluit, en hoe de vele nuttige en handige functies werken. Nadat u deze handleiding hebt gelezen, bewaar hem dan op een veilige plaats voor toekomstig gebruik.

BELANGRIJKE VEILIGHEIDSINFORMATIE

• Gebruik dit apparaat niet in de buurt van water.
• Alleen reinigen met een droge doek.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist als het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat.
• Vermijd het installeren van dit apparaat bovenop een warmtegenererend elektrisch apparaat, zoals een eindversterker.
• Als het apparaat van een koude naar een warme plaats wordt verplaatst, of wordt gebruikt na een plotselinge temperatuurverandering, bestaat er condensatiegevaar; waterdamp in de lucht kan condenseren op het interne mechanisme, waardoor een correcte werking onmogelijk wordt. Om dit te voorkomen, of als dit gebeurt, laat u het apparaat één of twee uur op de nieuwe kamertemperatuur staan voordat u het gebruikt.

Samenvatting van dit apparaat

• Dit apparaat is een microfoon-/gitaarinterface voor het opnemen van geluid met behulp van software die compatibel is met een microfooningang door een iOS- of Android-apparaat aan te sluiten*.
  * 4-polige aansluiting (CTIA) vereist.
• Dit apparaat is uitgerust met XLR met een interne fantoomvoeding en een standaard combo-aansluiting.
• Dit apparaat is compact en draagbaar en kan worden gebruikt met slechts twee alkaline- of nikkelhydride "AA"-batterijen.

Meegeleverde artikelen

Dit product bevat de volgende artikelen.

Wees voorzichtig bij het openen van de verpakking om te voorkomen dat de artikelen beschadigen. Bewaar het verpakkingsmateriaal voor toekomstig transport.

Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze artikelen ontbreekt of tijdens het transport is beschadigd.

• iXZ-pakket x1
• Gebruikershandleiding (dit document) inclusief garantie x1
• AA-alkalinebatterijen x2

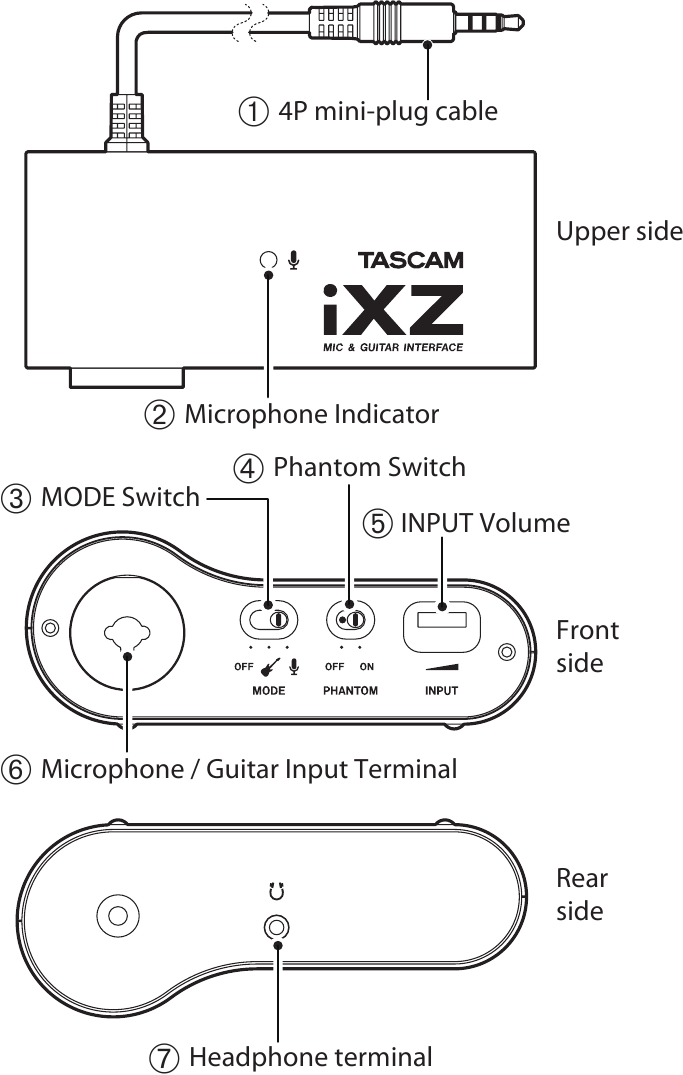

Onderdelenbenamingen

1. 4P mini-plugkabel
   Een kabel met een 3,5 mm 4P-jackplug (ongeveer 160 mm lang).
   Voor aansluiting op de hoofdtelefoonaansluiting van een iOS- of Android-apparaat*.
   Monofoon geluid van dit apparaat wordt uitgevoerd naar een iOS- of Android-apparaat, en hoofdtelefoongeluid dat van het iOS- of Android-apparaat komt, wordt ingevoerd in dit apparaat.
   * 4-polige aansluiting (CTIA) vereist.
2. Microfoonindicator
   Wanneer de MODE (ingang) wordt omgezet in microfoon, begint deze indicator [] te knipperen.
   Als de indicator zwak wordt, vervangt u de batterijen door nieuwe.
3. MODE-schakelaar
   Wijzig afhankelijk van de ingang.
   Wanneer u de XLR-stekker van een microfoon aansluit, selecteert u [] "Microphone" (Microfoon).
   Wanneer u de standaard stekker van een gitaar aansluit, selecteert u [] "Guitar" (Gitaar).
   Laat de schakelaar uitgeschakeld wanneer u hem niet gebruikt.
4. Fantoomschakelaar
   Schakel in wanneer een condensatormicrofoon is aangesloten.
   Biedt een stroomvoorziening om een condensatormicrofoon te laten werken.
   Wanneer ingeschakeld, verschijnt er een rode markering op de achterkant van de schakelaar.
   Laat de schakelaar uitgeschakeld wanneer er geen condensatormicrofoon wordt gebruikt.
5. INPUT Volume (Ingangsvolume)
   Dit is voor het aanpassen van het ingangsniveau van geluiden van de aangesloten microfoon en wordt uitgevoerd naar een iOS- of Android-apparaat.
6. Microfoon-/gitaaringangsaansluiting
   Dit is een combo-aansluiting voor XLR en standaard mono. De mono standaard stekker van een gitaar of de XLR-stekker van een microfoon kan worden aangesloten.
   Opmerking
   Het wordt aanbevolen om een microfoon te gebruiken die werkt met een fantoomstroom van minder dan 5,0 mA. Wanneer u lijnaudioapparatuur op de XLR-aansluiting aansluit, gebruik deze dan met de fantoomvoeding uitgeschakeld; anders kan de aangesloten apparatuur beschadigd raken.
   (Houd er rekening mee dat microfoons met een 6,3 mm-stekker niet met deze aansluiting kunnen worden gebruikt.)
7. Hoofdtelefoonaansluiting
   U kunt de uitvoer van hoofdtelefoongeluiden van een iOS- of Android-apparaat controleren door deze aan te sluiten op de hoofdtelefoonaansluiting.

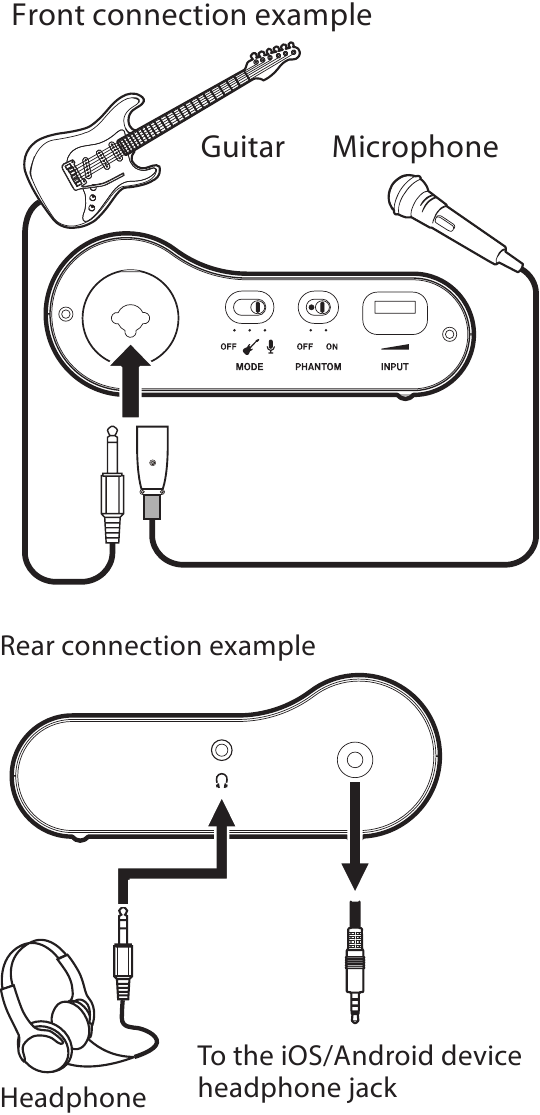

Aansluiten

Sluit een microfoon of gitaar aan op de microfoon-/gitaaringangsaansluiting aan de voorkant en sluit de 4P-mini-plugkabel aan de achterkant aan op de hoofdtelefoonaansluiting van een iOS- of Android-apparaat*. Bovendien kan de geluidsuitvoer worden gecontroleerd door een hoofdtelefoon aan te sluiten op de hoofdtelefoonaansluiting aan de achterkant. (Zie het diagram hieronder)

* 4-polige aansluiting (CTIA) vereist.

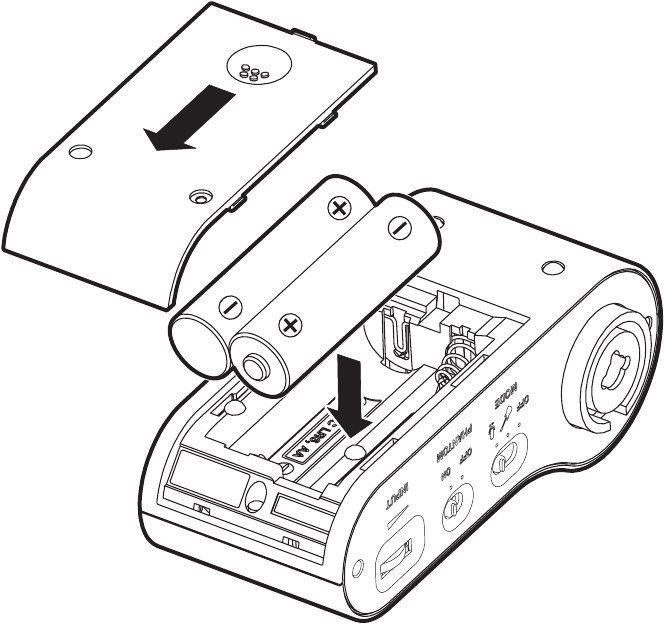

De batterijen vervangen

Er kunnen twee alkaline- of nikkelhydride "AA"-batterijen in dit apparaat worden gebruikt.

Schuif de batterijklep op de bovenkant van dit apparaat open en verwijder deze en plaats twee "AA"-batterijen, waarbij u hun positie afstemt op de en markeringen in de behuizing. Bevestig vervolgens de batterijklep weer.

(Zie het diagram hieronder)

Opmerking
Dit apparaat werkt zonder batterijen wanneer het is aangesloten met een 6,3 mm-stekker. (U kunt het INPUT Volume (Ingangsvolume) niet gebruiken.)

Specificaties

Ingang-uitgangswaarde

Microfoon-/gitaaringangsaansluiting

• Microfooningang
  Connector: XLR-3-31 (1: GND, 2: HOT, 3: COLD)
  Ingangsimpedantie: 2,4 kΩ
  Ingangsniveau: -42 dBu (INPUT Volume (Ingangsvolume) is ingesteld op het maximum)
  +2 dBu (INPUT Volume (Ingangsvolume) is ingesteld op het minimum)
  Maximaal ingangsniveau: +2 dBu
• Gitaaringang
  Connector: 6,3 mm (1/4") Mono standaard jack
  Ingangsimpedantie: 470 kΩ
  Maximaal ingangsniveau: -10,0 dBV

Hoofdtelefoonaansluiting
Connector: 3,5 mm (1/8") Stereo mini jack

iOS- of Android-apparaat verbindingskabel
Plug: 3,5 mm (1/8") 4P mini plug

Standaardwaarde

Stroomvoorziening:
Er worden twee alkaline- of nikkelhydride "AA"-batterijen gebruikt (voor microfooningang)

Stroomverbruik:
Ongeveer 0,32 W (met fantoomstroom 5,0 mA)

Batterijduur (bij continu gebruik):
Bij gebruik van alkalinebatterijen (EVOLTA): ongeveer 15 uur (met fantoomstroom 5,0 mA)

Afmetingen:
106 x 40 x 45 mm (breedte x hoogte x diepte)

Gewicht:
93 g (exclusief batterijen)

Bedrijfstemperatuur:
van 5 tot 40 °C

* Sommige illustraties die in de handleiding worden gebruikt, kunnen deels afwijken van het apparaat.

* Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van verbeteringen aan het apparaat.

Het apparaat reinigen

Gebruik een droge, zachte doek om het apparaat schoon te vegen. Reinig het apparaat niet met een chemisch behandelde doek of stoffen zoals benzeen, thinner en alcohol, omdat deze schade aan het oppervlak van het apparaat kunnen veroorzaken.

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/

Selecteer in het gedeelte TASCAM Downloads de gewenste taal om de websitepagina Downloads voor die taal te openen.

Productregistratie

Klanten in de VS kunnen de volgende TASCAM-website bezoeken om uw TASCAM-product online te registreren (https://tascam.com/us/).

Over de klantenservice van TASCAM

TASCAM-producten worden alleen ondersteund en gegarandeerd in het land/de regio van aankoop.

Om na aankoop ondersteuning te ontvangen, zoekt u op de TASCAM-distributeurslijstpagina van de TEAC Global Site (http://teac-global.com/) naar het lokale bedrijf of de vertegenwoordiger voor de regio waar u het product hebt gekocht en neemt u contact op met die organisatie.

Bij vragen zijn het adres (URL) van de winkel of webshop waar het is gekocht en de aankoopdatum vereist.

Bovendien kunnen de garantiekaart en het aankoopbewijs ook nodig zijn.

TEAC CORPORATION https://tascam.jp/jp/
Phone: +81-42-356-9143
1-47 Ochiai, Tama-shi, Tokyo 206-8530 Japan

TEAC AMERICA, INC. https://tascam.com/us/
Phone: +1-323-726-0303
10410 Pioneer Blvd. Suite #1 and #4, Santa Fe Springs, California 90670, U.S.A.

TEAC UK Ltd. http://tascam.eu/en/
Phone: +44-1923-797205
Meridien House, 69-71 Clarendon Road, Watford, Herts, WD17 1DS, United Kingdom

TEAC EUROPE GmbH http://tascam.eu/en/
Phone: +49-611-71580
Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany

TEAC SALES & TRADING(SHENZHEN) CO., LTD http://tascam.cn/
Phone: +86-755-88311561~2
Room 817, Block A, Hailrun Complex, 6021 Shennan Blvd., Futian District, Shenzhen 518040, China
