KENWOOD TK-3501, TK-3501-E - UHF FM Transceiver Gebruikershandleiding
GELEVERDE ACCESSOIRES
Pak de transceiver voorzichtig uit. We raden u aan om de items in de volgende lijst te identificeren voordat u het verpakkingsmateriaal weggooit. Als er items ontbreken of tijdens de verzending beschadigd zijn geraakt, dient u onmiddellijk een claim in bij de vervoerder.
| Item | Hoeveelheid |
| Batterijlader/ AC-adapter (KSC-35S) | 1 |
| Li-ion-batterijpakket (KNB-63L) | 1 |
| Dop | 1 |
| Riemclip | 1 |
| Gebruikershandleiding | 1 |
Let op:
- De waterdichtheid van de luidspreker/microfoonaansluiting wordt gegarandeerd door het bevestigen van de meegeleverde dop. De waterdichtheid wordt niet gegarandeerd door het aansluiten van een optionele luidspreker/microfoon, enz.
DE BATTERIJ PLAATSEN/VERWIJDEREN

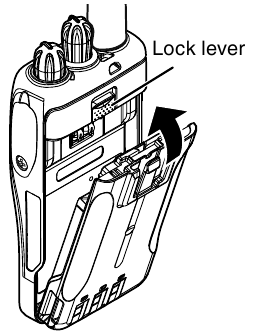

- Om de batterij te plaatsen, lijnt u de basis van de batterij uit met de transceiver en drukt u de batterij op zijn plaats totdat de vergrendelingshendel vastzit.
![Batterij installeren]()

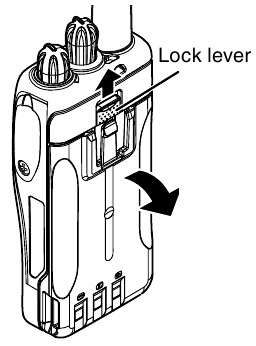

- Om de batterij te verwijderen, duwt u de vergrendelingshendel omhoog en trekt u de batterij weg van de transceiver.
![Batterij verwijderen]()

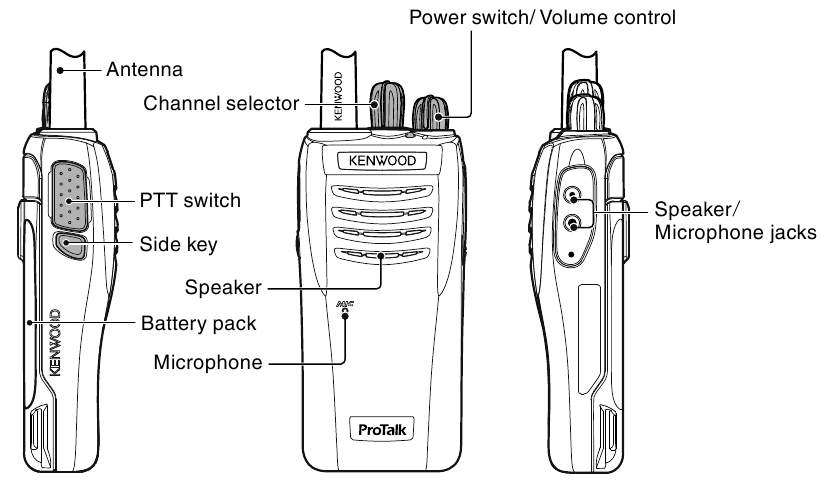

BASISBEDIENING
IN-/UITSCHAKELEN
Draai de Power-schakelaar/ Volume-regelaar met de klok mee om de transceiver IN te schakelen.
Draai de Power-schakelaar/ Volume-regelaar volledig tegen de klok in om de transceiver UIT te schakelen.
HET VOLUME AANPASSEN
Draai de Power-schakelaar/ Volume-regelaar om het volume aan te passen. Met de klok mee verhoogt het volume en tegen de klok in verlaagt het.
EEN KANAAL SELECTEREN
Draai de Channel-selector om het gewenste kanaal te selecteren.
BELLEN
- Selecteer het gewenste kanaal.
- Druk op de knop die is geprogrammeerd als [Monitor/ Monitor Momentary] of [Squelch Off / Squelch Off Momentary] (standaardinstelling: Side -toets) om te controleren of het kanaal vrij is of niet.
- Als het kanaal bezet is, wacht u tot het vrij is.
- Om te bellen, houdt u de PTT -schakelaar ingedrukt en spreekt u in de microfoon.
- Voor de beste geluidskwaliteit houdt u de transceiver ongeveer 3 ~ 4 cm (1,5 inch) van uw mond.
- Laat de PTT -schakelaar los om te ontvangen.
- Als QT/DQT op het geselecteerde kanaal is geprogrammeerd, hoort u alleen een oproep als het ontvangen signaal overeenkomt met uw transceiverinstellingen.
| Model | Frequentiebereik | Max. uitgangsvermogen |
| TK-3501-E | 446.00625 - 446.193750 MHz | 500 mW e.r.p. |
Met deze transceiver kunt u elk van de kanalen herprogrammeren met verschillende frequenties en QT (Quiet Talk)/ DQT (Digital Quiet Talk) -instellingen. De onderstaande tabel geeft een overzicht van de standaard kanaalinstellingen.
| Kanaalnummer | Frequentie | QT/DQT |
| 1 | 446.00625 MHz | 94.8 Hz |
| 2 | 446.09375 MHz | 88.5 Hz |
| 3 | 446.03125 MHz | 103.5 Hz |
| 4 | 446.06875 MHz | 79.7 Hz |
| 5 | 446.04375 MHz | 118.8 Hz |
| 6 | 446.01875 MHz | 123.0 Hz |
| 7 | 446.08125 MHz | 127.3 Hz |
| 8 | 446.05625 MHz | 85.4 Hz |
| 9 | 446.00625 MHz | 107.2 Hz |
| 10 | 446.09375 MHz | 110.9 Hz |
| 11 | 446.03125 MHz | 114.8 Hz |
| 12 | 446.06875 MHz | 82.5 Hz |
| 13 | 446.04375 MHz | D132N |
| 14 | 446.01875 MHz | D155N |
| 15 | 446.05625 MHz | D134N |
| 16 | 446.08125 MHz | D243N |
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download KENWOOD TK-3501, TK-3501-E - UHF FM Transceiver Gebruikershandleiding
