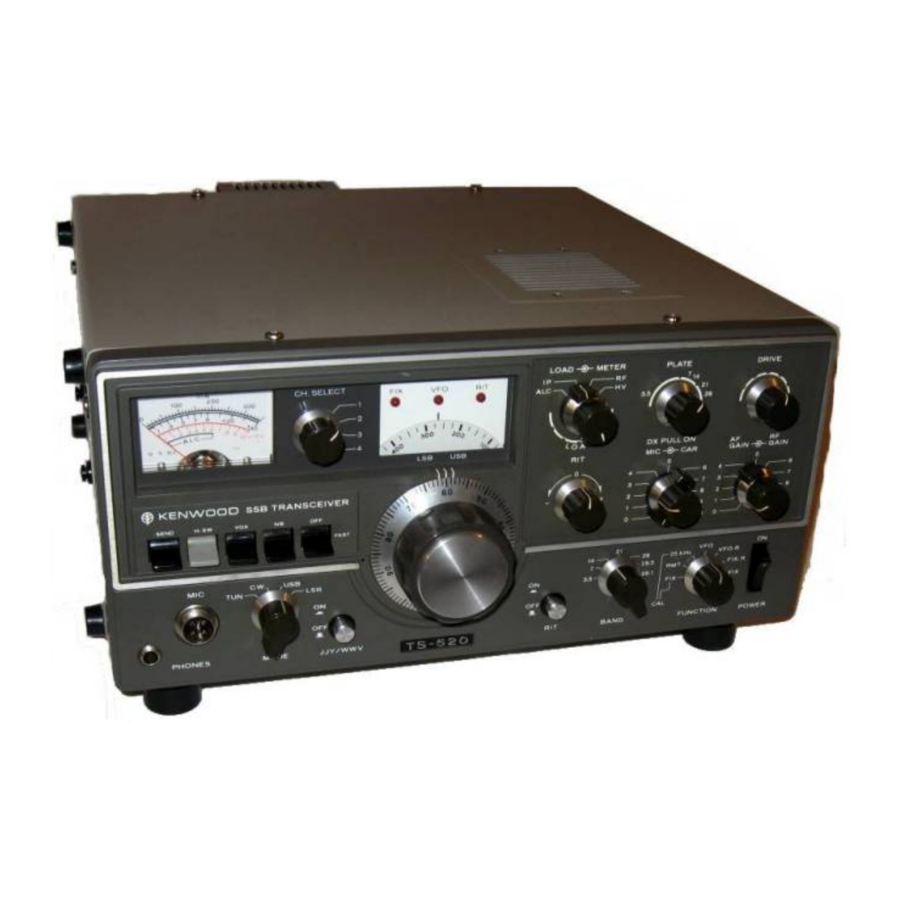

ONDERHOUD EN UITLIJNING

ALGEMENE INFORMATIE

Raadpleeg de bedieningshandleiding voor informatie over het verwijderen van de behuizing van de transceiver.

ER STAAN GEVAARLIJKE HOGE SPANNINGEN OP DE BEHUIZING VAN DE TS-520 WANNEER DE TRANSCEIVER IS INGESCHAKELD. WEES UITERST VOORZICHTIG OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN.

DE RELAIS VERVANGEN

(Zie Figuur 6.)

ANTENNERELAIS
RL2 is ingesloten aan de onderkant van het laatste gedeelte. Verwijder de onderkant van de behuizing van de TS-520 en verwijder vervolgens de afdekking van de relaisschermbox, zoals weergegeven in Figuur 6A. Het standaardrelais heeft grote contacten en de spoel is gespecificeerd op 300 ohm. Zorg ervoor dat u het relais vervangt door een exact equivalent.

Figuur 6A. Het antennerelais vervangen.

VOX-RELAIS:
RL1 bevindt zich onder de VOX-kaart, zoals weergegeven in Figuur 6B, naast de transformator. Verwijder de bovenklep van de transceiver en verwijder vervolgens de VOX-kaart. Vervang het relais door een exact equivalent.

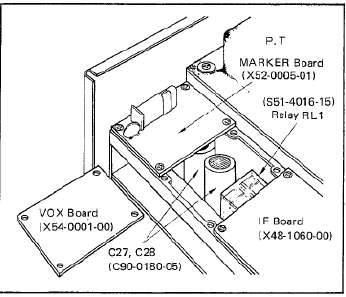

Figuur 6B. Het VOX-relais vervangen.

DE ELEKTROLYTISCHE CONDENSATOREN VAN DE VOEDING VERVANGEN

Zie Figuur 7, C31 en C32 zijn te bereiken door de bovenklep van de TS-520 te verwijderen en vervolgens de FIXCH-AVR-kaart, zoals weergegeven in Figuur 7A.

Figuur 7A. C31 en C32 vervangen

C27 en C28 zijn te bereiken door de bovenkant van de transceiver te verwijderen en vervolgens de MARKER- en VOX-kaarten, zoals weergegeven in Figuur 7B.

Figuur 7B. C27 en C28 vervangen

DEMONTAGE VAN HET SPOELPAKKET

Wanneer service vereist is op de RF-kaart of op een van de spoelkaarten, moet het spoelpakket uit elkaar worden gehaald, zoals weergegeven in Figuur 8.

Figuur 8. Spoelpakketsamenstelling

De samenstelling omvat de RF-kaart, de OSCILLATOR COIL-kaart, de MIXER COIL, de ANTENNA COIL-kaart en de DRIVER COIL-kaart,

DOEL: Het RF-sectie spoelpakket verwijderen.

PROCEDURE:

Verwijder de boven- en onderklep van de transceiver.
Koppel vanaf de bovenkant de leiding los tussen de vierkante wikkelterminal op de RF-kaart en de te verwijderen COIL-kaart.
Verwijder alle knoppen van het voorpaneel en het voorste glas, zoals weergegeven in Figuur 9.

Figuur 9. Het voorpaneel verwijderen
Gebruik een kleine zeskantmoersleutel om de moeren aan de voor- en/of achterkant van het spoelpakket los te draaien. De voormoeren zijn bereikbaar via twee gaten in het voorste subpaneel aan weerszijden van de bandschakelaar. De voormoeren moeten worden losgedraaid om de OSCILLATOR- of MIXER COIL-kaarten te verwijderen. De achtermoeren moeten worden losgedraaid om de ANTENNA- of DRIVER-kaarten te verwijderen.
De OSCILLATOR COIL-kaart kan worden verwijderd door de schroefstangen naar het achterpaneel te trekken. Trek voor de andere kaarten de schroefstangen naar het voorpaneel.

DE VFO-SECTIE VERWIJDEREN

DOEL: De VFO-assemblage verwijderen.

PROCEDURE: Verwijder de knoppen van het voorpaneel, verwijder de behuizing van de transceiver, verwijder het voorste glas en trek het voorpaneel eraf, zoals weergegeven in Figuur 9.

Verwijder de FIXED CHANNEL-AVR-kaart die wordt weergegeven in Figuur 7 A.
Koppel de VFO-uitgang coaxiaal en de 2-pins stekker van de achterkant van de VFO-behuizing los.
Draai de vier verzonken schroeven los (twee aan de bovenkant en twee aan de onderkant die de VFO aan het voorste subpaneel bevestigen (zie Figuur 10).

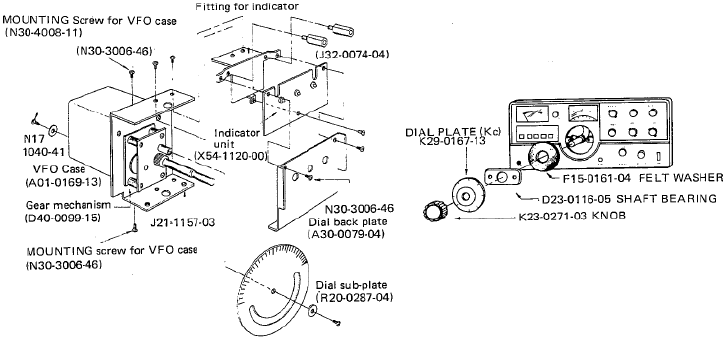

Figuur 10. VFO-assemblage chassis schroeven.
Til en trek de VFO-assemblage voorzichtig uit het chassis, waarbij u zeer voorzichtig moet zijn om de sub-draaiknop niet te beschadigen. Figuur 11 toont de volledige assemblage.

Figuur 11. VFO-assemblage

DE INDICATIELAMPJES VERVANGEN

METERLAMPJES:
Verwijder de bovenklep van de transceiver. Verwijder de twee verzonken schroeven waarmee de meterlampjesbeugel aan de bovenkant van het voorste subpaneel is bevestigd. Trek de meter terug om toegang te krijgen tot de meterlampjes. Vervang het lampje en bevestig de beugel opnieuw.

DRAAIKNOP LAMPJE:
Sommige vroege model TS-520's hadden geen draaiknop lampje. Bij latere modellen kan het lampje worden vervangen door de hoofd afstemknop en de afstemknop te verwijderen. Reik met een lange punttang naar binnen om de lamp te verwijderen. Na het vervangen van de afstemknop, kalibreert u de transceiver opnieuw.

DE METER VERVANGEN

Verwijder de bovenklep van de transceiver. Verwijder de twee verzonken schroeven waarmee de meter en de lampjesbeugel aan de bovenkant van het voorste subpaneel zijn bevestigd. Verwijder de zes schroeven waarmee de IF-kaart (achter de meter) is bevestigd en kantel de kaart ongeveer 600 vanaf de normale positie. Til de meter aan de achterkant omhoog en weg, waarbij u er zeer op let dat u het metervlak niet bekrast op het subpaneel.

DE PADDLESCHAKELAARS VERVANGEN

Verwijder de behuizing van de TS-520. Verwijder alle knoppen van het voorpaneel en verwijder vervolgens het voorste glas en het voorpaneel. Haal de meter eruit, zoals beschreven in het gedeelte DE METER VERVANGEN. Trek de schakelaar naar de voorkant van de transceiver terwijl u de borgveer ingedrukt houdt, zoals weergegeven in Figuur 12.

Figuur 12. De paddleschakelaars vervangen

Duw een nieuwe schakelaar van voren naar binnen. De schakelaar zet zichzelf vast met een bladveer. De paddle zelf kan worden vervangen door de oude paddle eraf te wrikken met een schroevendraaier. Duw vervolgens de nieuwe paddle erop.

NIVEAUDIAGRAMMEN

ONTVANGERSECTIE:
Raadpleeg Figuur 13 voor een niveaudiagram van de ontvangersectie om te helpen bij onderhoudswerkzaamheden. De volgende opmerkingen zijn van toepassing op dat diagram.

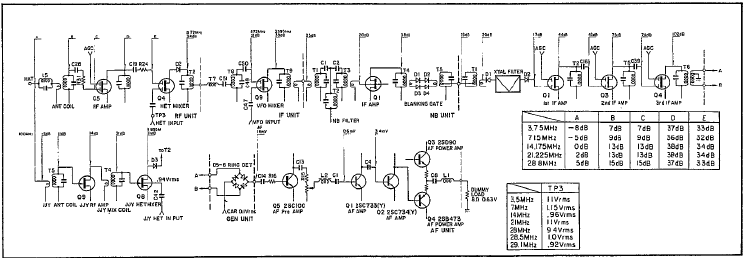

Figuur 13. Niveaudiagram van de ontvangersectie

OPMERKINGEN:

Figuur 13 toont een curve gevormd door het uitzetten van de signaalgeneratoroutput die nodig is voor een constante audio-output met een constante versterkingsregelaarinstelling. Stel de AF-versterkingsregelaar in op een 63v/8 ohm audio-output een 0 db signaalgeneratorinput bij 14,175 MHz.
Meet de AF-output bij de ringdetector op de GENERATOR-kaart.
Alle spanningsmetingen worden afgelezen van een RF VTVM.
Om de output van de signaalgenerator te meten, sluit u een .01 500 volt condensator aan tussen de signaalgenerator en de voltmeter.

TRANSMITTERSECTIE:
Raadpleeg Figuur 14 voor een niveaudiagram van de trzrr: mltter-sectie. De volgende opmerkingen zijn van toepassing op het diagram.

Figuur 14. Niveaudiagram van de transmittersectie

OPMERKINGEN:

De spanningsmetingen in Figuur 14 worden gemeten met een RF VTVM met een ingangscapaciteit van minder dan 3 pf.
Alle spanningen bij en vóór het eerste raster van de eindbuizen worden gemeten met de achterpaneel SG-schakelaar uitgeschakeld.

SERVICE INFORMATIE

Raadpleeg de bedieningshandleiding voor instructies over het verwijderen van de behuizing van de transceiver en informatie over de juiste servicepositie, zorg ervoor dat de luchttoevoer naar de eindbuizen niet wordt geblokkeerd.

INITIËLE SCHAKELAARINSTELLINGEN:

AVR-AANPASSING

DOEL: De output van de automatische spanningsregelaarkaart aanpassen.

TESTAPPARATUUR: Voltmeter.

PROCEDURE: Sluit de voltmeter aan op terminal 9 op de FIX. CH-AVR-kaart. Stel VR1 af op een spanningsuitlezing van 9 volt ± 0,2 volt. Sluit vervolgens de voltmeter aan op terminal RF1 op de FIX. CH-AVF-kaart. Stel VR3 af op een meteruitlezing van 3,3 volt ± 0,1 volt.

BANDDOORLAATFILTERAFSTELLING

DOEL: Om de ontvang- en verzend-B.P.F. af te stellen.

TESTAPPARATUUR: Een sweep-signaalgenerator (vereist frequenties bij 8,295, 8,595 en 8,895 MHz), een B.P.F.-golfdetector (zoals weergegeven in Figuur 15) en een oscilloscoop.

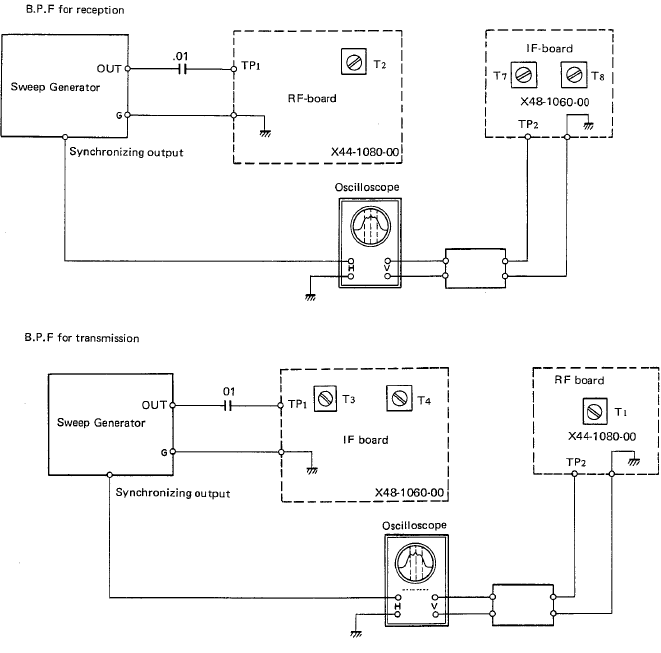

Figuur 15. B.P.F. Golfdetector

OPMERKING: De ingang van de golfdetector moet via een zo kort mogelijke kabel op de TP-aansluiting worden aangesloten. Als er coax wordt gebruikt, kan de gemeten golfvorm anders zijn vanwege de capacitieve component van de coax.

PROCEDURE: Zie Figuur 16 voor de testopstelling. Nadat alle verbindingen die in Figuur 16 worden beschreven, zijn gemaakt voor de ontvangerafstelling,

Figuur 16. Testcircuit voor banddoorlaatfilter

stem T2 op de RF-printplaat en T7 en T8 op de IF-printplaat af op de golfvorm die in Figuur 17 wordt weergegeven.

Maak nu de verbindingen voor verzending zoals weergegeven in Figuur 16. Zet de stand-by schakelaar op SEND en stel T3 en T4 op de IF-printplaat en T1 op de RF-printplaat af op de golfvorm die in Figuur 17 wordt weergegeven. Zet de stand-by schakelaar terug op REC.

Figuur 18. Testcircuit voor transformator

TRAP SPOEL AFSTELLING

DOEL: Om de trap spoelen uit te lijnen.

TESTAPPARATUUR: Signaalgenerator, een AF VTVM en een dummy load van 8 ohm.

PROCEDURE: Zet de BAND-schakelaar op 7 MHz en voer een signaal van 8,895 MHz (70 db) in bij de ANTENNE-connector.

Stem de ontvanger af op 7,0 MHz en stel L11 op de RF-printplaat (X44-1080-00) af voor een minimale S-meter uitlezing.

Zet de signaalgenerator op 8,395 MHz en stem de ontvanger af op 7,5 MHz. Stel L5 op de RF-printplaat af om de S-meter uitlezing te minimaliseren.

Zet de BAND-schakelaar op 3.5, zet de ontvanger op 3,7 MHz en stel de DRIVE-regelaar af voor maximale gevoeligheid.
Sluit een AF VTVM en een dummy load van 8 ohm aan op de EXT. SPEAKER-aansluiting van de TS-520. Voer een signaal van 3,736 MHz van de signaalgenerator in op de ANTENNE-connector, stem het af op de VFO en stel trap spoel L2 op de RF-printplaat af voor een minimale spanningsuitlezing op de AF VTVM.

CARRIER BALANS

DOEL: Om de carrier balans af te stellen.

TESTAPPARATUUR: Een signaalgenerator, een dummy load van 8 ohm en een AF VTVM.

PROCEDURE: Stem de TS-520 af om de signaalgenerator ingang (20 db) bij 14,175 MHz te ontvangen en stel de DRIVE-regelaar af voor maximale gevoeligheid. Sluit de AF VTVM en een dummy load van 8 ohm aan op de EXT. SPEAKER-aansluiting. Stel TC2 en VR3 (op de GENERATOR-printplaat) afwisselend af voor maximale spanning op de AF VTVM.

S-METER AFSTELLING

DOEL: Om de S-meter nul en gevoeligheid af te stellen.

TESTAPPARATUUR: Signaalgenerator.

PROCEDURE: Draai de RF-versterkingsregelaar volledig met de klok mee, ontvang de signaalgenerator ingang bij 14,175 MHz (40 db) en stem de DRIVE-regelaar af voor maximale gevoeligheid.

Zonder signaal, stel VR1 op de IF-printplaat (X48-1060-00) af om de S-meter op nul te zetten. Stel vervolgens met een signaal van 40 db naar de ANTENNE-connector bij 14,175 MHz VR2 op de IF-printplaat af voor een S9-meter uitlezing.

RIT AFSTELLING

DOEL: Om de RIT-nul af te stellen op de VFO-frequentie.

TESTAPPARATUUR: Geen vereist.

PROCEDURE: Zet de RIT-regelaar op nul en druk op de RIT-schakelaar. Zet de FUNCTION-schakelaar op CAL-25 KHz en ontvang een kalibratorsignaal op een willekeurige frequentie. Stel de VFO af om het kalibratorsignaal te ontvangen als een toon van 1000 Hz.

Zet de RIT-schakelaar uit en stel VR2 op de FIXED CH.-AVR-printplaat (X43-1100-00) af voor dezelfde toon van 1000 Hz die is ingesteld met de RIT aan. Zet de RIT meerdere keren aan en uit om er zeker van te zijn dat de twee tonen identiek zijn.

KALIBRATORFREQUENTIEAFSTELLING

DOEL: Om de frequentie van het ingebouwde kristalkalibratiecircuit af te stellen.

TESTAPPARATUUR: Een frequentieteller (of gebruik afwisselend WWV als frequentiestandaard).

PROCEDURE: Sluit een frequentieteller aan op de MO-aansluiting van de MARKER-printplaat. Zet de FUNCTION-schakelaar op CAL-25 KHz en stel TC1 op de MARKER-printplaat af voor een frequentieteller uitlezing van een even 25 KHz (+2 Hz).
Sluit afwisselend een antenne aan op de transceiver en ontvang WWV op 10 MHz. Zet de FUNCTION-schakelaar op CAL-25 KHz om de kalibrator in te schakelen. Stel TC1, zoals hierboven, af om de kalibrator; en WWV in een enkele beatnoot te brengen.

VFO AFSTELLING

DOEL: Om de frequentie en output van het VFO-circuit af te stellen.

TESTAPPARATUUR: Een RF VTVM en een frequentieteller.

PROCEDURE: Zet de FUNCTION-schakelaar op VFO en sluit een frequentieteller aan op de VFO-aansluiting op de IF-printplaat (X48-1060-00). Met de VFO afgestemd op nul, zou de frequentieteller 6,5 MHz moeten aangeven. Als de frequentie niet correct is, stel dan TC1 (binnen het VFO-gedeelte) af zoals weergegeven in Figuur 20 voor een correcte frequentieoutput. Stem de VFO af op de 600-markering en controleer of de frequentieteller 4,9 MHz aangeeft. Als de frequentie onjuist is, stel dan L1 in het VFO-gedeelte af voor een juiste frequentie. Herhaal de afstelling van TC1 en L1 afwisselend meerdere keren om een correcte werking te garanderen.

Figuur 20. VFO-afstellingsdiagram.

Om de VFO-output af te stellen, zet u de VFO op 300, sluit u een RF VTVM aan op aansluiting V op de IF-printplaat en stelt u TC2 in het VFO-gedeelte af voor een uitlezing van 2 0,9 volt.

BIAS AFSTELLING

Raadpleeg de bedieningshandleiding voor instructies over het instellen van de bias stroom op 60ma. De bias moet opnieuw worden afgesteld als de AC-lijnspanning wordt gewijzigd.

GENERATOR PRINTPLAAT IF TRANSFORMATOR AFSTELLING

Figuur 19. Transformatorafstellingsdiagram

DOEL: Om de IF-transformatoren op de GENERATOR-printplaat af te stellen.

TESTAPPARATUUR: Een dummy load van 100 watt.

PROCEDURE: Schuif de SG-schakelaar naar off, draai de MODE-schakelaar naar CW. de METER-schakelaar naar ALC. en draai de CAR-regelaar volledig met de klok mee. Stem de zender sectie af op 14,175 MHz in de dummy load. De DRIVE-regelaar moet ongeveer op 12 uur staan. Zet de stand-by schakelaar op SEND en stel T1 op de GENERATOR-printplaat af voor een maximale ALC-meter uitlezing.
Verminder de CAR-regelaar indien nodig.

RF-METER AFSTELLING

DOEL: Om de RF-output meter uitlezing uit te lijnen en om het RF-output niveau te verifiëren.

TESTAPPARATUUR: Een 200 watt, 500hm RF-dummy load, en een 200 watt, 3-30 MHz nauwkeurige RF-wattmeter.

PROCEDURE: Stem de TS-520 af voor werking op 14,175 MHz in een dummy load via een wattmeter met de SG-schakelaar aan. Zet de meter schakelaar op ALC en de CAR-regelaar op ongeveer 12 uur. Met de MODE-schakelaar op TUN, zend uit op 14,175 MHz en stel de DRIVE-regelaar af voor een maximale ALC-meter uitlezing. Draai de METER-schakelaar naar IP en stem de PLATE-regelaar af om de meter uitlezing te minimaliseren. Zet de MODE-schakelaar op CW, draai de METER-schakelaar naar RF, en stem de PLATE- en LOAD-regelaars afwisselend af voor maximaal output vermogen zoals aangegeven op de wattmeter. Nadat de transceiver is afgestemd, stelt u de RF VOLT-regelaar op het zijpaneel af voor een RF-meter uitlezing van ongeveer 200 ma (op de IP-schaal). De RF-meter positie heeft geen aparte schaal. Zet de stand-by schakelaar terug op REC.

Stem de TS-520 nu af voor maximale CW-output met de SG-schakelaar aan. Controleer de power output bij 3,75 MHz, 7,15 MHz, 14,175 MHz, 21,225 MHz, 28,3 MHz, 28,8 MHz en 29,4 MHz. Verifieer met de wattmeter op elke band dat de output power voldoet aan de specificaties.

NEUTRALISATIE VAN DE LAATSTE SECTIE

DOEL: De TS-520 vereist geen gematchte eindbuizen, maar wanneer er nieuwe eindbuizen in de transceiver worden geïnstalleerd, moet de laatste sectie opnieuw worden geneutraliseerd.

TESTAPPARATUUR: Een RF VTVM en een dummy load.

PROCEDURE: Stem de TS-520 af voor maximale output op CW bij 21,3 MHz met de SG-schakelaar aan. Zet de stand-by schakelaar op REC en schuif de SG-schakelaar uit. Sluit de RF VTVM aan op de ANTENNE-connector samen met de dummy load, en draai de stand-by schakelaar naar SEND. Met een geïsoleerd afstemgereedschap stemt u TC1 in de laatste sectie af voor een minimale uitlezing op de VTVM,

EVENWICHTSMODULATOR EN CARRIER AFSTELLING

DOEL: Om de evenwichtsmodulator en de carrier af te stellen.

TESTAPPARATUUR: Een RF-wattmeter, een AF VTVM, een AF-signaalgenerator, een RF VTVM en een frequentieteller, en een dummy load.

PROCEDURE: Stem de TS-520 af voor maximale CW-output bij 14,175 MHz door de wattmeter in een dummy load. Zet de MODE-schakelaar op LSB, sluit een RF VTVM aan op de ANTENNE-connector en stel TC1 en VR2 afwisselend af op de GENERATOR-printplaat voor een minimale uitlezing op de RF VTVM. Zet de MODE-schakelaar op USB en stel TC1 en VR2 opnieuw af voor een RF VTVM-uitlezing gelijk aan de uitlezing voor LSB.

Koppel de RF VTVM los, zet de MODE-schakelaar op LSB en voer een signaal van 1500 Hz (5 mv) in bij de MIC-connector. Stel de MIC-regelaar af voor een output vermogen van 50 watt. Schakel de AF-ingang over naar 400 Hz en stel, indien nodig, TC3 (op de CARRIER-printplaat) af voor een output vermogen binnen 5 watt van de output voor 1500 Hz. Schakel de AF-ingang over naar 2600 Hz en stel, indien nodig, TC3 af voor een output vermogen binnen 5 watt van de output power voor 1500 Hz.

Schakel de SG-schakelaar op het achterpaneel uit en sluit een frequentieteller aan op aansluiting OUT op de CARRIER-printplaat en zet de MODE-schakelaar op CW. Zet de stand-by schakelaar op SEND en stel TC1 op de CARRIER-printplaat af om een oscillatorfrequentie van 3,395 MHz te verkrijgen.

SIDETONE-UITGANG AANPASSEN

DOEL: Het volume van de CW-sidetone-uitgang naar de luidspreker aanpassen.

TESTAPPARATUUR: Een AF VTVM en een telegraafsleutel.

PROCEDURE: Schuif de SG-schakelaar uit en sluit de sleutel aan op de TS-520. Zet de MODE-schakelaar op CW en de AF-versterkingsregelaar op ongeveer 12 uur. Sluit de AF VTVM aan op de EXT. SPEAKER-aansluiting, bedien de transceiver en pas VR2 op de AF-kaart aan voor een uitlezing van ongeveer 50 mW (0,63 V/8 ohm).
