Jablotron JA-60N - Wirefree Universele Detector Handleiding

Introductie

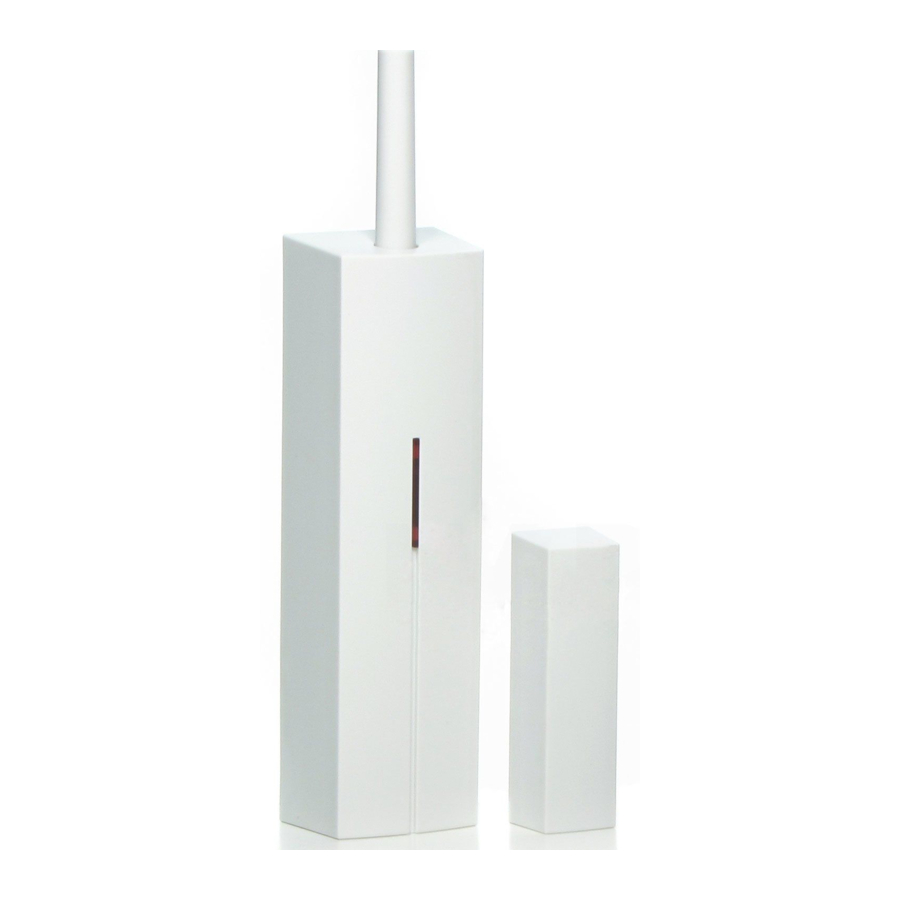

De JA-60N magnetische deurdetector is uitgerust met een magneet. Een beweging van de magneet activeert de interne sensor in de detector. Het kan een onmiddellijk of vertraagd inbraakalarm activeren en heeft ook ingebouwde sabotage sensoren. Er zijn ingangen voor externe sensoren beschikbaar.
De JA-60N gebruikt een geavanceerd radiocommunicatieprotocol met een hoog niveau van gegevensveiligheid. De detector voert regelmatig automatische tests uit en rapporteert zijn status regelmatig aan het systeem voor volledig toezicht. Een automatische testmodus maakt testen eenvoudig.

Specificaties

Inhoud van de set: detector, magneet, 4 schroeven, 2 x AAA batterijen

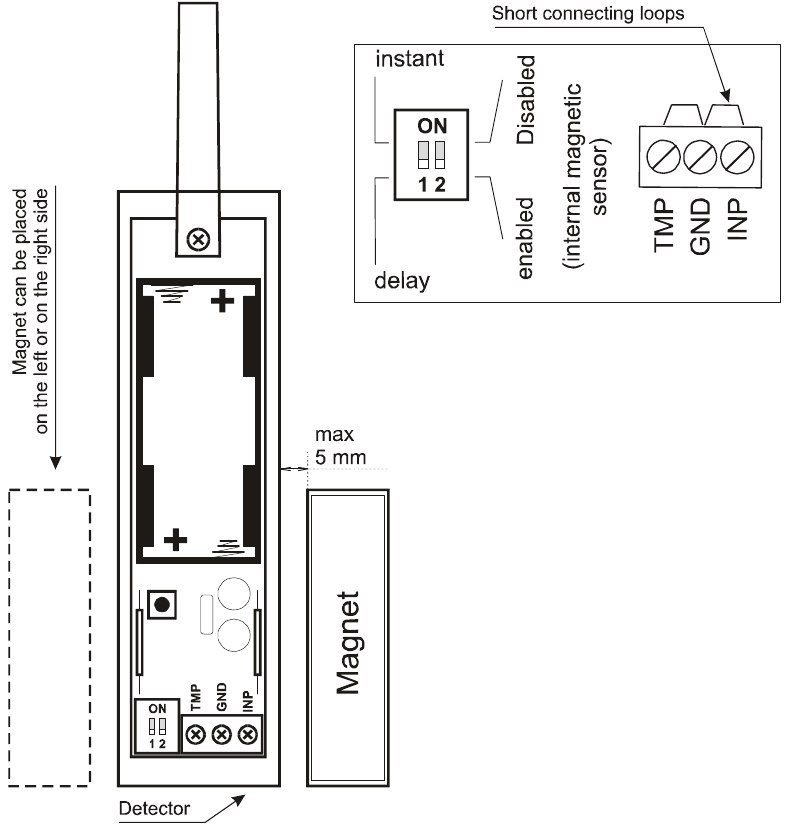

Installatie

Om het openen of sluiten van een deur of raam te detecteren, is de detector uitgerust met een magneet. Beweging van de magneet activeert de interne sensor in de detector.

• Open de afdekking van de detector door de bout aan de onderkant van de detector in te drukken.
• Elektronica en batterijen bevinden zich in de afdekking.
• Bevestig het onderste deel aan de muur of het frame van de deur of het raam met schroeven.
• Zorg ervoor dat de antenne verticaal staat (naar boven of beneden gericht).
• Bevestig de magneet met schroeven aan het bewegende deel van de deur of het raam en plaats de afdekking erop. De opening tussen de detector en de magneet mag niet breder zijn dan 5 mm wanneer de deur gesloten is.
• Het maakt geen verschil of de magneet rechts of links van de detector is geïnstalleerd


•
  noch de detector, noch de magneet mogen direct op een metalen oppervlak worden bevestigd. Als er geen andere keuze is, moet een isolerende pad (plastic, hout enz.) van 5 mm dik of meer onder de detector en de magneet worden gebruikt.
• Gebruik DIP-schakelaar nr. 1 om te selecteren of de reactie van het systeem op het openen van de deur onmiddellijk (positie ON) of vertraagd (positie 1) moet zijn.
• Als u geen ingangsklemmen (TMP & INP) gebruikt, moeten deze met korte verbindingslussen op de GND-klem worden aangesloten en DIP-schakelaar nr. 2 moet in positie 2 blijven staan.
• Laat de JA-60N detector onbedekt en zonder batterijen geïnstalleerd.

Gebruik van externe sensoren met JA-60N
De JA-60N detector kan worden gebruikt om externe detectoren aan te sluiten, die contacten op hun uitgangen hebben. Het kan bijvoorbeeld worden gebruikt om meerdere deuren of ramen te beschermen. De ingebouwde magnetische sensor van de JA-60N kan ook worden uitgeschakeld (DIP-schakelaar nummer 2 op positie ON) en dan werkt de JA-60N alleen als een interface voor externe sensoren. Twee ingangslussen (TMP & INP klemmen) worden geactiveerd wanneer ze worden losgekoppeld van de GND-klem.
INP - wanneer deze ingang wordt geactiveerd (losgekoppeld van GND), stuurt de JA-60N dezelfde informatie als wanneer de ingebouwde magnetische sensor wordt geactiveerd. De reactie van het systeem kan worden geselecteerd met DIP-schakelaar nummer 1 (ON= onmiddellijk of 1= vertraagd).
TMP - wanneer deze ingang wordt geactiveerd (losgekoppeld van GND), stuurt de unit dezelfde informatie als wanneer de ingebouwde sabotage sensor wordt geactiveerd.
Balanced loops (Gebalanceerde lussen) - de ingangen INP & TMP kunnen ook worden gebruikt als gebalanceerde lus ingangen voor hogere beveiliging. Als u een End Of Line resistor (Eindweerstand) van 10k aan het einde van de lus (INP of TMP) installeert, herkent de JA-60N deze situatie automatisch en vanaf dit moment zal het reageren op een verandering van de resistiviteit (veranderingen ±30% of meer activeren de ingang).

Inschrijving van de detector in het systeem

Bestudeer de installatiehandleiding van de ontvanger (centrale) om te leren hoe u de inschrijfmodus kunt openen om de detector in te schrijven. Plaats twee AAA-batterijen in de detector (de polariteit is gemarkeerd in de detector) en laat deze onbedekt. De detector genereert een inschrijfsignaal nadat de batterijen zijn geplaatst.

Detector testen

Bevestig de afdekking van de detector en vanaf dit moment bevindt de detector zich gedurende 5 minuten in een testmodus en de LED van de detector geeft elke activering aan. Vijf minuten nadat de afdekking is gesloten, gaat de detector automatisch naar de normale modus en wordt de LED-indicator uitgeschakeld (batterijbesparingsfunctie). Open en sluit de afdekking van de detector om de testmodus indien nodig nog eens 5 minuten te resetten.
Opmerking: als u de instelling van de DIP-schakelaar wijzigt, accepteert het systeem de nieuwe instelling nadat de detectorafdekking is gesloten.

Normale werkmodus van de detector

De detector bespaart in de normale werkmodus batterij energie. Het geeft geen activering aan met zijn LED, maar elke activering wordt alleen naar het systeem verzonden. De detector voert regelmatig zelftests uit en rapporteert zijn status aan het systeem voor volledig toezicht.
Pulse mode (Pulsmodus) - in de normale modus, wanneer de onmiddellijke reactie is ingesteld, informeert de detector het systeem regelmatig over de deurstatus (open of gesloten). Als de sabotage schakelaar ingedrukt wordt gehouden tijdens de batterij installatie, bevindt de detector zich in de pulsmodus, wanneer alleen het openen van de deur wordt verzonden. Deze modus verlengt de levensduur van de batterij, maar schakelt de optie van open deur indicatie tijdens het inschakelen uit. Wanneer de vertraagde reactie is ingesteld, werkt de detector alleen in de pulsmodus.

Battery testing and replacement (Batterij testen en vervangen)
De detector controleert automatisch de status van de batterijen. Als het nodig is om de batterijen te vervangen, informeert de detector het systeem over de behoefte aan nieuwe batterijen. In deze modus werkt de detector normaal, maar elke activering wordt aangegeven met een flits van de LED. Op deze manier is het mogelijk om te herkennen dat de vervanging van de batterijen is vereist. Als een bijna lege batterij wordt aangegeven, moet deze zo snel mogelijk (binnen een week) worden vervangen.
Voordat de batterijen worden vervangen, moet de ontvanger (centrale) in de modus worden gezet die het openen van de detector mogelijk maakt (User (Gebruiker) of Programming (Programmeer) modus).
Gebruik alleen hoogwaardige alkaline AAA-batterijen voor vervanging. Na installatie van de nieuwe batterijen bevindt de detector zich in de testmodus en wordt elke activering aangegeven door de LED van de detector. Vijf minuten nadat de afdekking is gesloten, gaat de detector automatisch naar de normale modus en wordt de LED-indicator uitgeschakeld (batterijbesparingsfunctie).
