jablotron JA-154A, 100+ Series Handleiding
Installatie
Het product is een onderdeel van het JABLOTRON-systeem. Het dient voor de akoestische indicatie van interne alarmen. Om correct te functioneren, moet het apparaat worden aangesloten op een centrale met een radiocommunicator.

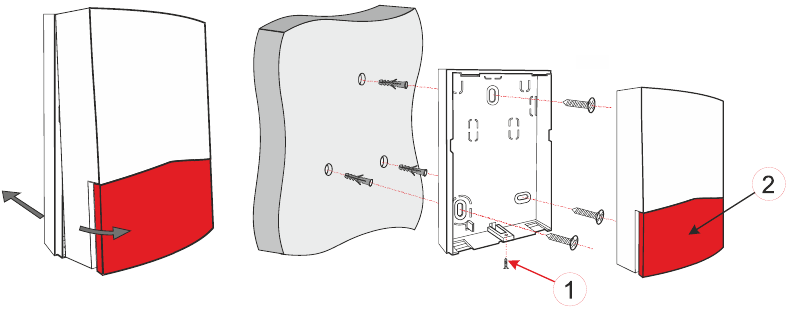

Afb. 1: Openen van het apparaat en wandmontage
- borgschroef;
- LED-lichtgeleider;
- Trek het deksel aan de onderkant van de sirene los.
- Schroef de achterste plastic afdekking op de gekozen plek op de muur.
- Selecteer in het F-link-programma of de mobiele applicatie de gewenste positie in het tabblad Peripherals en druk op Assign (Toewijzen) om de leerstand van de randapparatuur te activeren.
- Plaats 3 AA-batterijen in de houder (5). De sirene verschijnt op de geselecteerde positie.
- Voltooi de montage van de sirene.
- Sluit de sirene afdekking. Om het juiste beveiligingsniveau correct te bereiken, is het noodzakelijk om het voorste gedeelte vast te zetten met de borgschroef, die in de verpakking is inbegrepen.
- Ga verder met het volgen van de installatiehandleiding van de centrale.
Onderdelenbeschrijving

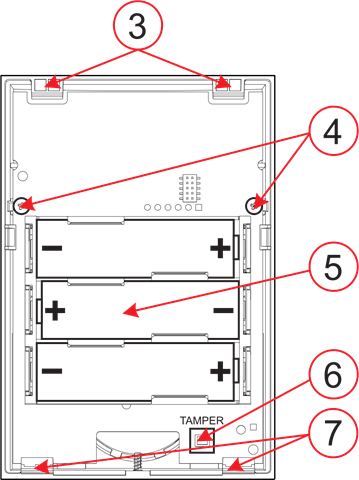

Afb. 2: Beschrijving van de interne onderdelen van het product
- bovenste vergrendelingen;
- schroeven;
- batterijhouder;
- sabotage;
- onderste vergrendelingen;
Bediening en indicatie-instellingen
De productinstellingen kunnen worden aangepast in de F-Link-software in het gedeelte Apparaten of in de mobiele applicatie.
Het product biedt twee soorten indicaties – akoestisch en optisch. De optische indicatie wordt weergegeven door de LED-diode onder het transparante deel van de voorkant geel of rood te laten oplichten. De gele kleur geeft een communicatieverlies aan of het systeem bevindt zich in de servicemodus of het product is niet toegewezen aan het systeem, rood geeft het alarm aan.
Het asterisk-symbool – * geeft de standaardinstelling aan, waarvan sommige delen kunnen worden gewijzigd bij gebruik van het F-Link-programma.
Tabblad Instellingen
Akoestische indicatie van alarmen van secties
Bepaalt voor welke sectie de sirene een alarm signaleert. De toeter is in de fabriek ingesteld voor alle secties.
Reaction: bepaalt of de sirene afgaat op het IW*-signaal (intern alarm) of EW (extern alarm). Een alarmhoorn kan ook volledig worden uitgeschakeld (andere functies blijven behouden).
Siren sound: Intermittent*/Continuous (Sirenegeluid: met tussenpozen*/continu)
Maximum siren time [min]: 1, 2, 3*, 4, 5 minutes (Maximale sirenetijd [minuten]: 1, 2, 3*, 4, 5 minuten)
Different fire alarm indication: ON / OFF* (Verschillende brandalarmindicatie: AAN / UIT*) – bepaalt of er een onderscheid wordt gemaakt tussen de akoestische interpretatie van brand en standaardalarm. De interpretatie van het akoestische brandalarm is hetzelfde als bij rookmelders met een interne sirene, d.w.z. snel.
Andere akoestische indicatie van secties
Het bepaalt voor welke sectie de sirene de andere akoestische manifestaties signaleert. De toeter is in de fabriek ingesteld voor alle secties.
During section control: ON / OFF* (Tijdens sectiecontrole: AAN / UIT*) – indien ingeschakeld, piept de sirene bij het vergrendelen 1x, het uitschakelen 2x en het uitschakelen na alarm 3x. Het signaleert alleen voor ingestelde secties.
During warning: ON / OFF* (Tijdens waarschuwing: AAN / UIT*) – indien ingeschakeld, reageert de sirene met drie pieptonen op de onmogelijkheid van beveiliging, in geval van mislukte vergrendeling en ontgrendeling met alarmgeheugen.
Entry delay: ON / OFF* (Inloopvertraging: AAN / UIT*) – indien ingeschakeld, geeft de sirene de instellingssecties voor inloopvertraging aan.
Exit delay when partially set: ON / OFF* (Uitloopvertraging bij gedeeltelijk instellen: AAN / UIT*) – indien ingeschakeld, signaleert de uitloopvertraging van de ingestelde secties bij gedeeltelijke beveiliging. Deze optie is alleen beschikbaar als de uitloopvertraging is ingeschakeld wanneer deze volledig is beveiligd.
Exit delay when fully set: ON / OFF* (Uitloopvertraging bij volledig instellen: AAN / UIT*) – indien ingeschakeld, signaleert de sirene de uitloopvertraging van de ingestelde secties wanneer de volledige beveiliging is ingesteld.
Upon loss of communication: ON / OFF* (Bij verlies van communicatie: AAN / UIT*) – akoestische signalering is niet standaard ingesteld wanneer de communicatie verloren gaat. Alleen bij het wijzigen van het profiel, afhankelijk van het voldoen aan het juiste beveiligingsniveau, schakelt het over naar YES* en deze instelling kan niet worden uitgeschakeld. De sirene begint het communicatieverlies te melden door te toeteren na 110 minuten geen contact met de centrale, en de duur wordt bepaald door de timer. Als u de optie „During the alarm time" (Tijdens de alarmtijd) selecteert in de timeropties, volgt de sirene de instelling van deze parameter in de centrale, wat een maximale alarmtijd van 20 minuten is.
Level of volume of supplementary acoustic indication: Low/ Medium*/ Increased/ Highest. (Volumeniveau van aanvullende akoestische indicatie: Laag/ Gemiddeld*/ Verhoogd/ Hoogst.)
Programmable: ON / OFF* (Programmeerbaar: AAN / UIT*) – de schuifregelaar kan worden gebruikt om het tijdsbereik in te stellen waarin de akoestische indicatie moet worden verhoogd.
Start of full volume interval: hh: mm (Begin van interval met volledig volume: uu: mm) – wordt alleen weergegeven met programmeerbaar volume.
End of full volume interval: hh: mm (Einde van interval met volledig volume: uu: mm) – wordt alleen weergegeven met programmeerbaar volume.
Optische signalering voor sectiecontrole en waarschuwing
When warning: ON / OFF* (Bij waarschuwing: AAN / UIT*)
When controlling sections: ON / OFF* (Bij het besturen van secties: AAN / UIT*)
Signalling PG
LED indicates sounding PG output: ON / *OFF 1-32 (LED geeft geluid PG-uitgang aan: AAN / *UIT 1-32)
PG output 1-32: No*/ Slow sound signal, 1xOn/2xOff, 20s sound signal, Melody 1, Melody 2, Melody 3, Melody 4 (PG-uitgang 1-32: Nee*/ Langzaam geluidssignaal, 1xAan/2xUit, 20s geluidssignaal, Melodie 1, Melodie 2, Melodie 3, Melodie 4)
Sirene-indicatieprioriteit
Akoestische alarminindicatie heeft de hoogste prioriteit, gevolgd door systeembesturingsindicatie. Aanvullende systeemactiviteiten hebben de laagste prioriteit. Indicatie met een hogere prioriteit omzeilt altijd indicatie met een lagere prioriteit.
Communicatieverlies
De fabrieksinstelling is dat de sirene geen verlies van communicatie met de centrale signaleert. De uitzondering hierop is het wijzigen van de instellingen bij het wijzigen van het profiel, dit is mogelijk mits aan beveiligingsniveau 2 wordt voldaan. In dit geval signaleert de sirene altijd een verlies van communicatie met de centrale en deze functie kan niet worden uitgeschakeld.
Batterij vervangen
Het systeem meldt automatisch wanneer het nodig is om de batterijen te vervangen, voor de vervanging moet het systeem in de service- of onderhoudsmodus worden gezet, omdat anders een sabotagealarm zou moeten worden geactiveerd.
Technische specificaties
| Power | 3x Alkaline batterij, type LR6 (AA) 1.5 V/2.45 Ah Batterijen zijn niet inbegrepen in de verpakking. |
| Typical lifetime of batteries | ongeveer 2 jaar |
| LowBatt state | <3,3 V |
| Quiescent current consumption | 135 μA |
| Maximum current consumption | 250 mA |
| Current consumption during acoustic indication | 250 mA |
| Communication frequency | 868,1 MHz, JABLOTRON protocol |
| Maximum radio-frequency power (ERP) | <25 mW |
| Maximal acoustic output | 85–88 dB |
| Type of warning device Dimensions | type W 100 x 67 x 40 mm |
| Weight (without batteries) | 97 g |
| Classification | Security grade 2/Environmental class II (EN 50131-1) |
| Environment | Binnenshuis algemeen |
| Operating temperature range | -10°C tot +40°C |
| Average operating humidity | 75% RH, zonder condensatie |
| Certification body | Trezor Test (nr. 3025) |
| In compliance with | EN IEC 63000, EN 50130-4, EN 55032, EN IEC 62368-1, ETSI EN 300 220-1, -2, EN 50131-1, EN 50131-5-3, EN 50131-4, EN 50131-6 |
| Recommended screw | 3 x  ø 3,5 x 40 mm (platte kop) |
