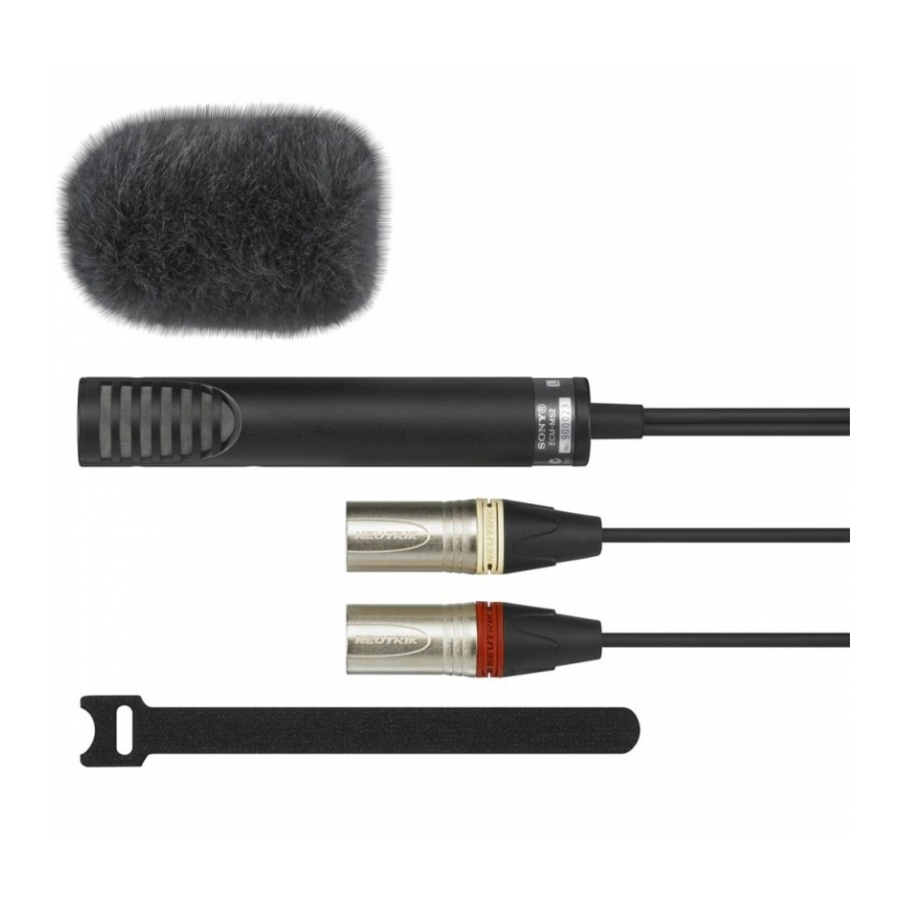

Sony ECM-MS2 - Handleiding voor elektretcondensatormicrofoon
Kenmerken
- MS-stereo voor natuurlijke geluidskleur en lokalisatie
MS-stereo legt het omringende geluidsveld betrouwbaar vast met natuurlijke geluidskleur en lokalisatie. - Ondersteuning voor monaurale opname
Monaurale opname wordt ondersteund door simpelweg de R-kanaalkabel niet aan te sluiten. - Sterk windscherm bevestigd voor sterke wind
Vermindert ruis veroorzaakt door sterke wind in buitenomgevingen en andere getroffen omgevingen. - Compact en lichtgewicht
Lengte van 137 mm en massa van 160 g, waardoor het gemakkelijk te gebruiken en te dragen is. - Extern voedingsbron type
Ondersteunt 40 V tot 52 V DC externe voeding.

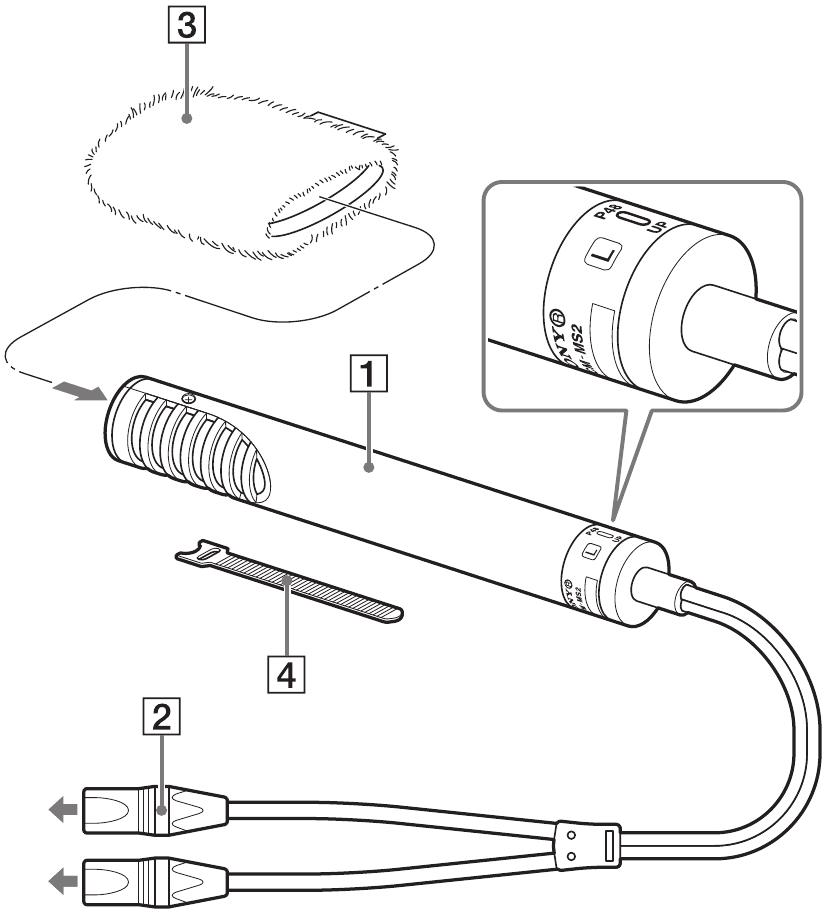

Namen en functies van onderdelen
- Microfoon
Zorg er bij het monteren van de microfoon op een camcorder voor dat de "UP"-markering op het label van de microfoon naar boven wijst. - Uitgangsconnectoren (XLR-3-12C type) (wit: L-kanaal, rood: R-kanaal)
Geeft het geluid weer dat door de microfoon is vastgelegd. Het levert ook stroom van de externe voeding. - Windscherm
Bevestig aan de![Windscherm]()
microfoon om wind- en ademhalingsgeluiden te verminderen. - Kabelbinder
Gebruik dit om de microfoonkabel te bundelen en vast te maken.
microfoon om wind- en ademhalingsgeluiden te verminderen.Geluidsopnamemodus
De geluidsopnamemodus wordt bepaald door de voedingsstatus van een extern apparaat naar de L- en R-kanalen, of door de geluidsopnamemodus die op de camcorder is geconfigureerd, zoals weergegeven in de volgende tabel. Als de R-kanaalconnector niet is aangesloten, is de geluidsopname in monaurale modus.
| Geluidsopnamemodus | Voeding naar L- en R-kanalen / camcorderinstelling |
| Stereo | L: AAN; R: AAN / Stereo |
| Monauraal | L: AAN; R: UIT / Mono |
Stereo modus

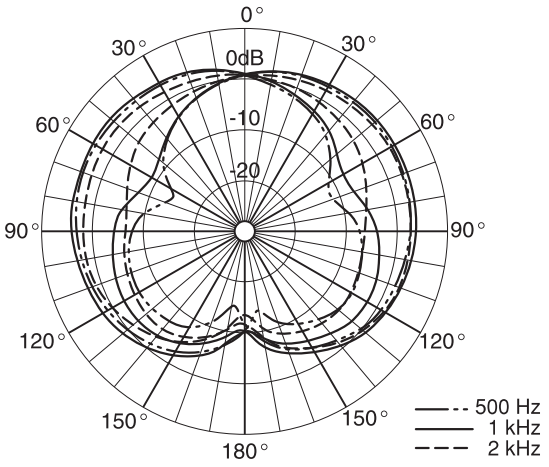

Richtkarakteristiek

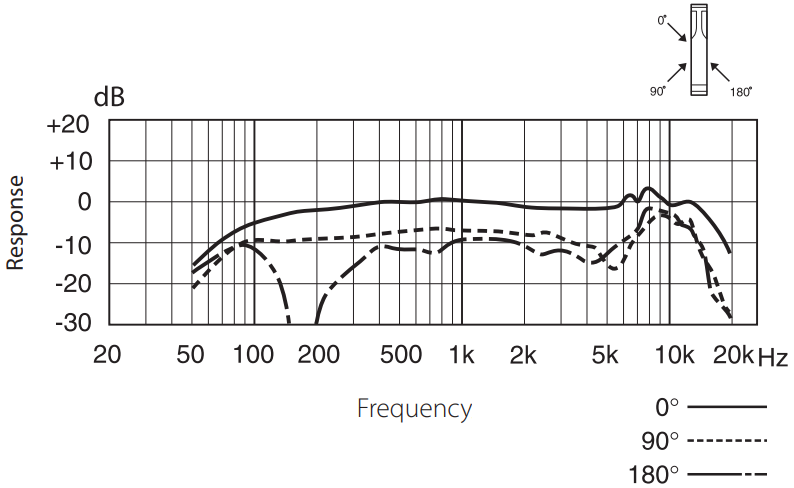

Frequentieresponsdiagram
Monaural modus

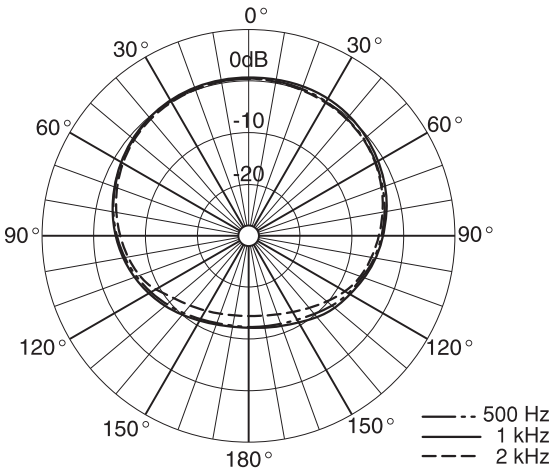

Richtkarakteristiek

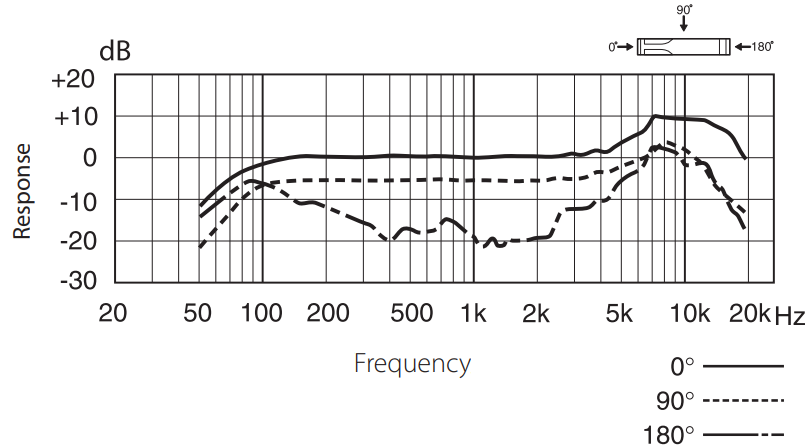

Frequentieresponsdiagram
Raadpleeg de bedieningshandleiding die bij de camcorder is geleverd voor meer informatie over menubedieningen op de camcorder.
Stroomvoorziening
Deze microfoon wordt alleen gevoed door een externe voeding. Sluit de uitgangsconnector
van de microfoon aan op een extern voedingsapparaat, zoals een Sony AC-voeding of een equivalent apparaat, of de microfoonconnector van een audiomixer of camcorder.
Opmerkingen
- Controleer voordat u de microfoon aansluit op een camcorder of ander apparaat of deze is uitgerust met een 40 V tot 52 V microfooningangsconnector.
- Een ongebalanceerde kabel kan niet met deze microfoon worden gebruikt. Zorg ervoor dat u een gebalanceerde microfoonkabel gebruikt.
Gebruiksaanwijzing
- Microfoons zijn gevoelig. Laat ze niet vallen, stoot ze niet en stel ze niet bloot aan overmatige schokken.
- Vermijd langdurig gebruik of opslag in hoge luchtvochtigheid of temperaturen boven 60 °C (140 °F).
- Als er tijdens gebruik akoestische feedback optreedt (er is een huilend geluid te horen uit de luidsprekers), richt u de microfoon weg van de luidsprekers of vergroot u de afstand tussen de microfoon en de luidsprekers.
Specificaties
| Type | Elektretcondensatormicrofoon |
| Stereotype | MS (Mid-Side) stereomicrofoon |
| Stroomvoorziening | Externe stroomvoorziening 40 V tot 52 V DC (IEC 61938 P48) |
| Stroomverbruik | Stereo: 3 mA of minder × 2 kanalen Monauraal: 3 mA of minder |
| Uitgangsconnector | XLR-3-12C type (2) |
| Afmetingen | ø24 × 137 mm (ø31/32 × 5 1/2 in.) |
| Massa | Circa. 160 g (5.6 oz.) |
| Meegeleverde accessoires | Windscherm (1), kabelbinder (1), bedieningsinstructies (1), garantieboekje (1) |
| Frequentiebereik | Stereo: 80 Hz tot 20.000 Hz Monauraal: 70 Hz tot 20.000 Hz |
| Richtkarakteristiek | Unidirectioneel |
| Uitgangsimpedantie | 30 Ω ± 20% (1 kHz), gebalanceerd |
| Gevoeligheid (typ) | Stereo: −32 dB1) (25.1 mV) Monauraal: −36 dB1) (15.8 mV) |
| Signaal-ruisverhouding | 69 dB (typ) (IEC 179 A-gewogen, 1 kHz, 1 Pa) |
| Eigen ruis | 2 5 dB SPL (typ)2) |
| Windgeruis3) | 45 dB SPL of minder (met windscherm) 65 dB SPL of minder (zonder windscherm) |
| Maximaal ingangsgeluidsdrukniveau | 125 dB SPL (typ) (ingangsniveau voor 1% uitgangssignaal golfvormvervorming bij 1 kHz, omgezet in equivalent geluidsdrukniveau)2) |
| Dynamisch bereik | 100 dB (typ) |
| Bedrijfstemperatuur | 0°C tot 50°C (32°F tot 122°F) |
| Opslagtemperatuur | −20°C tot +60°C (−4°F tot +140°F) |
1) 0 dB = 1 V/Pa, 1 kHz
2) 0 dB SPL = 2 × 10−5 Pa
3) Windgeruis is de waarde die wordt gemeten door een windsnelheid van 2 m/s (6.6 ft/s) vanuit alle richtingen op de microfoon toe te passen. De gemiddelde waarde van de ruisuitvoer wordt omgerekend naar het equivalente ingangsgeluidsdrukniveau (0 dB SPL = 2 × 10−5 Pa).
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Opmerking
Controleer altijd of het apparaat correct werkt voor gebruik. SONY IS NIET AANSPRAKELIJK VOOR SCHADE VAN WELKE AARD DAN OOK, INCLUSIEF, MAAR NIET BEPERKT TOT, COMPENSATIE OF TERUGBETALING VAN VERLIES VAN HUIDIGE OF TOEKOMSTIGE WINST ALS GEVOLG VAN HET FALEN VAN DIT APPARAAT, ZOWEL TIJDENS DE GARANTIEPERIODE ALS NA HET VERLOPEN VAN DE GARANTIE, OF OM WELKE ANDERE REDEN DAN OOK.
