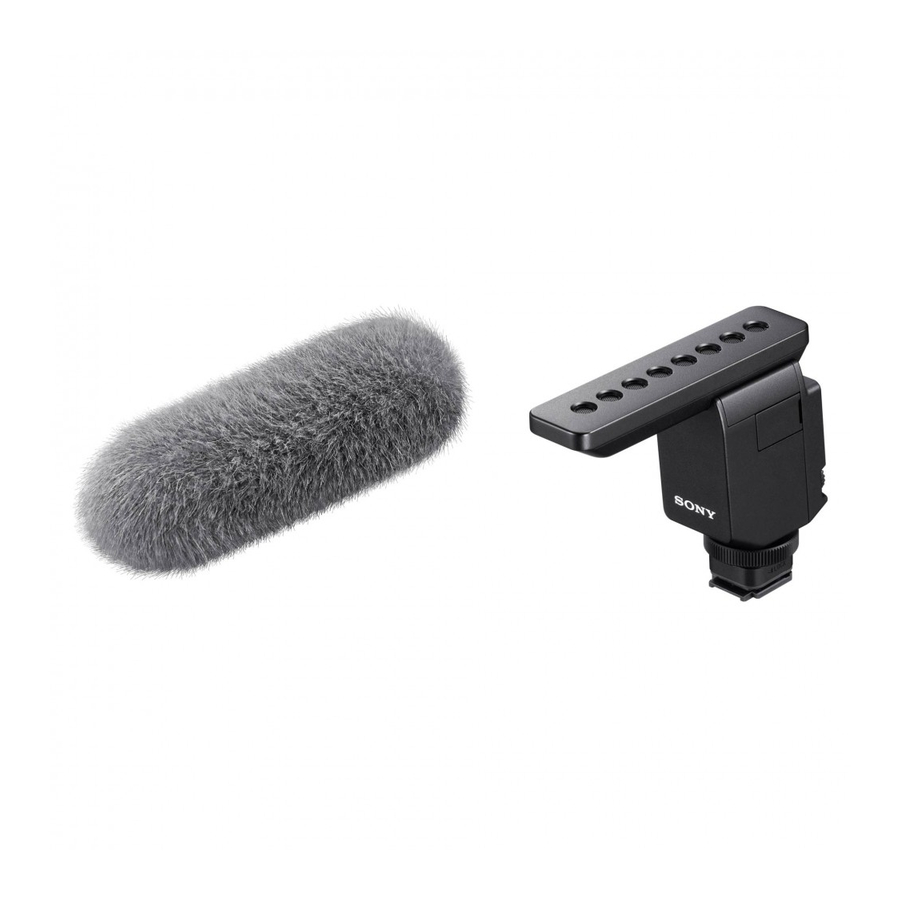

Sony ECM-B1M - Shotgun Microfoon Opstartgids

Opmerkingen over het gebruik

• Dit apparaat is een microfoon die compatibel is met de Multi Interface-aansluiting (Multi Interface shoe).
  Voor cameramodellen die compatibel zijn met dit apparaat, gaat u naar de website op: https://www.sony.net/dics/b1m/

• Dit apparaat is niet stofbestendig, spatwaterdicht of waterdicht.
•
  Om het risico op brand of een elektrische schok te vermijden, dient u het volgende in acht te nemen:
  • Haal dit apparaat niet uit elkaar en breng er geen wijzigingen aan.
  • Gebruik dit apparaat niet met natte handen.
  • Zorg ervoor dat er geen water of vreemde stoffen (metaal, ontvlambare stoffen, enz.) in dit apparaat terechtkomen.
  • Gebruik dit apparaat niet op een plaats die is blootgesteld aan waterspetters, hoge luchtvochtigheid, stof, oliedampen en stoom.
• Om het risico op schade of een storing te vermijden, dient u het volgende in acht te nemen:
  • Dit apparaat is precisieapparatuur. Laat het apparaat niet vallen en stoot er niet tegenaan, en zorg ervoor dat er geen sterke fysieke impact op wordt uitgeoefend.
  • Raak de connector van de Multi Interface-voet (Multi Interface foot) en de poort op dit apparaat niet met blote handen aan.
  • Gebruik of bewaar dit apparaat niet op een plaats die is blootgesteld aan hoge temperaturen en vochtigheid.
  • Wanneer u dit apparaat buitenshuis gebruikt, dient u het apparaat te beschermen tegen blootstelling aan regen of zeewater.
• Neem voor interne inspectie en reparatie van dit apparaat contact op met uw Sony-dealer of een plaatselijke erkende Sony-servicefaciliteit.

Voor klanten in de Verenigde Staten
Voor vragen over uw product of voor het dichtstbijzijnde Sony Service Center kunt u bellen met 1-800-222-SONY (7669).

Verklaring van overeenstemming van de leverancier
Handelsnaam: SONY
Model: ECM-B1M
Verantwoordelijke partij: Sony Electronics Inc.
Adres: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Telefoonnummer: 858-942-2230
Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

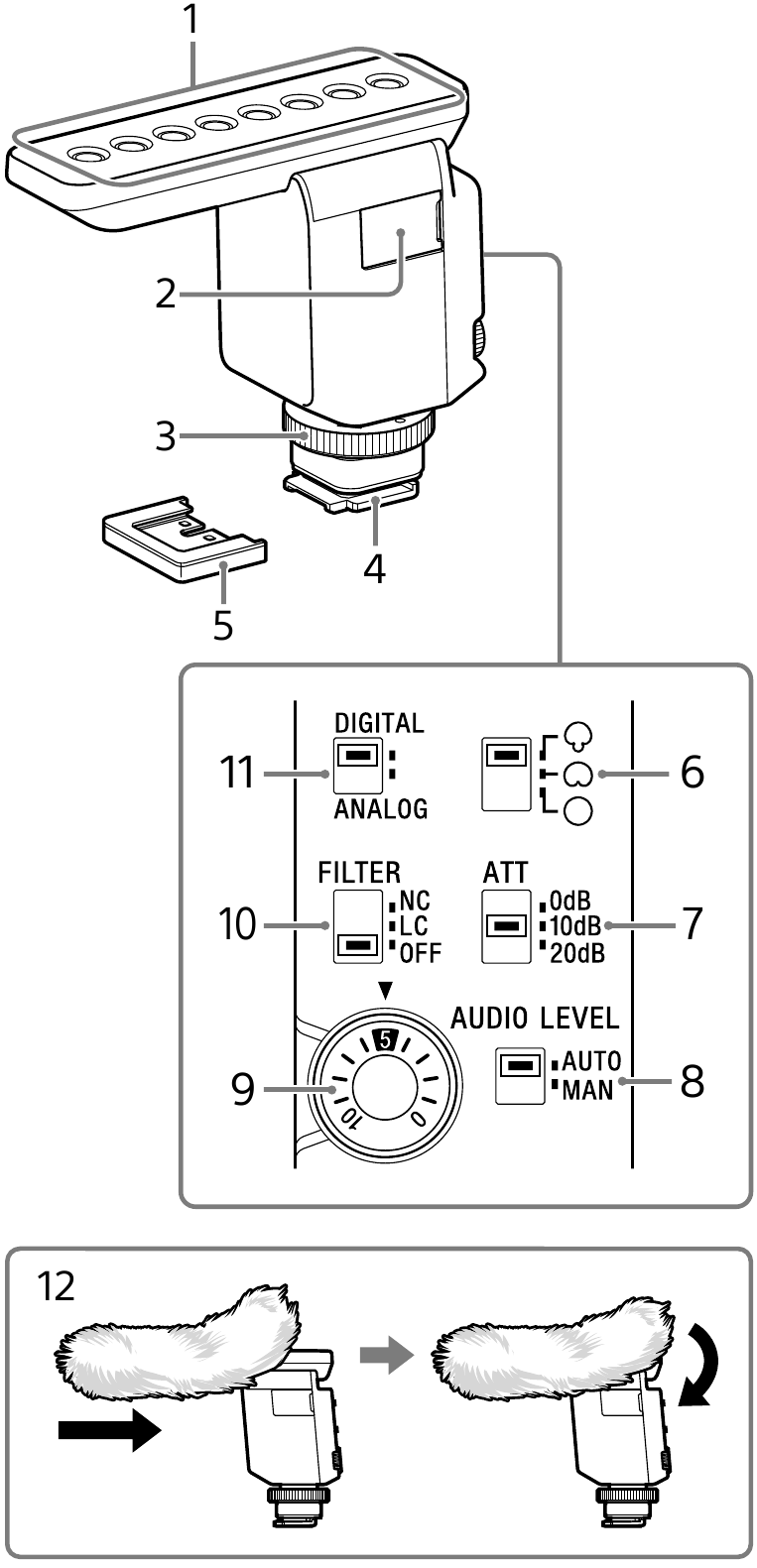

De onderdelen identificeren

1. Microfoon
2. Micro USB-poort (Micro USB port)
3. Vergrendelingsknop (Lock dial)
4. Multi Interface-voet (Multi Interface foot)
5. Connector beschermkap (Connector protect cap)
6. Directiviteitskeuzeschakelaar (Directivity selection switch)
7. ATT-schakelaar (ATT switch)
8. AUTO/MAN-schakelaar (AUTO/MAN switch)
9. AUDIO LEVEL-knop (AUDIO LEVEL dial)
10. FILTER-schakelaar (FILTER switch)
    NC: Noise Cut (Ruis onderdrukking)
    LC: Low Cut (Lage tonen onderdrukking)
11. DIGITAL/ANALOG-schakelaar (DIGITAL/ANALOG switch)
    (Als uw camera compatibel is met de digitale audio-interface van de Multi Interface-aansluiting (Multi Interface shoe), zet u de schakelaar op "DIGITAL" (DIGITAAL).)
12. Windscherm (Wind screen)

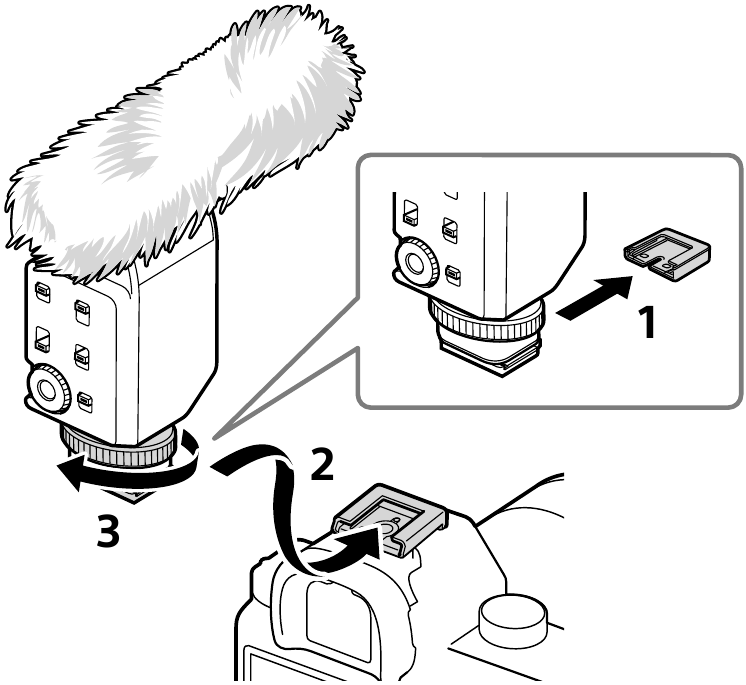

Dit apparaat gebruiken

Voordat u dit apparaat aan/van een camera bevestigt/verwijdert, dient u de camera uit te schakelen.

1. Verwijder de connector beschermkap (connector protect cap) van dit apparaat.
2. Bevestig dit apparaat aan een camera en draai de vergrendelingsknop (lock dial) in de LOCK-richting (VERGRENDELEN) om het apparaat stevig vast te zetten.

• Als u dit apparaat aan een camera bevestigt, wordt de audio-ingang automatisch overgeschakeld van de ingebouwde microfoon naar de externe microfoon.
• Wanneer het moeilijk is om de Multi Interface-voet (Multi Interface foot) in de aansluiting te steken, draait u de vergrendelingsknop (lock dial) tegen de klok in totdat deze stopt.


Opmerkingen

• Om de connector van de Multi Interface-voet (Multi Interface foot) te beschermen tegen beschadiging tijdens het transport van dit apparaat, verwijdert u het apparaat van de camera, bevestigt u de connector beschermkap (connector protect cap) aan de voet en plaatst u het apparaat in de meegeleverde hoes.
• Tijdens het opnemen kunnen bedienings- en hanteergeluiden van een camera of een lens worden opgenomen. Het aanraken van dit apparaat tijdens het opnemen veroorzaakt ruis in de opname.
• Voordat u de lens verwisselt, dient u ervoor te zorgen dat er geen windschermvezels (wind screen fibers) aanwezig zijn op het oppervlak van de lens en de camerabody. Als er vezels aanwezig zijn, veegt u deze weg met een blazer (blower) enz. en verwisselt u vervolgens de lens.
• Als er stof of waterdruppels aanwezig zijn op het oppervlak van de microfoon, is een succesvolle opname mogelijk niet mogelijk. Zorg ervoor dat u het microfoonoppervlak reinigt voordat u dit apparaat gebruikt.

Specificaties

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Multi Interface Shoe is een handelsmerk van Sony Corporation.

© 2019 Sony Corporation
Gedrukt in Japan (Printed in Japan)
https://www.sony.net/
