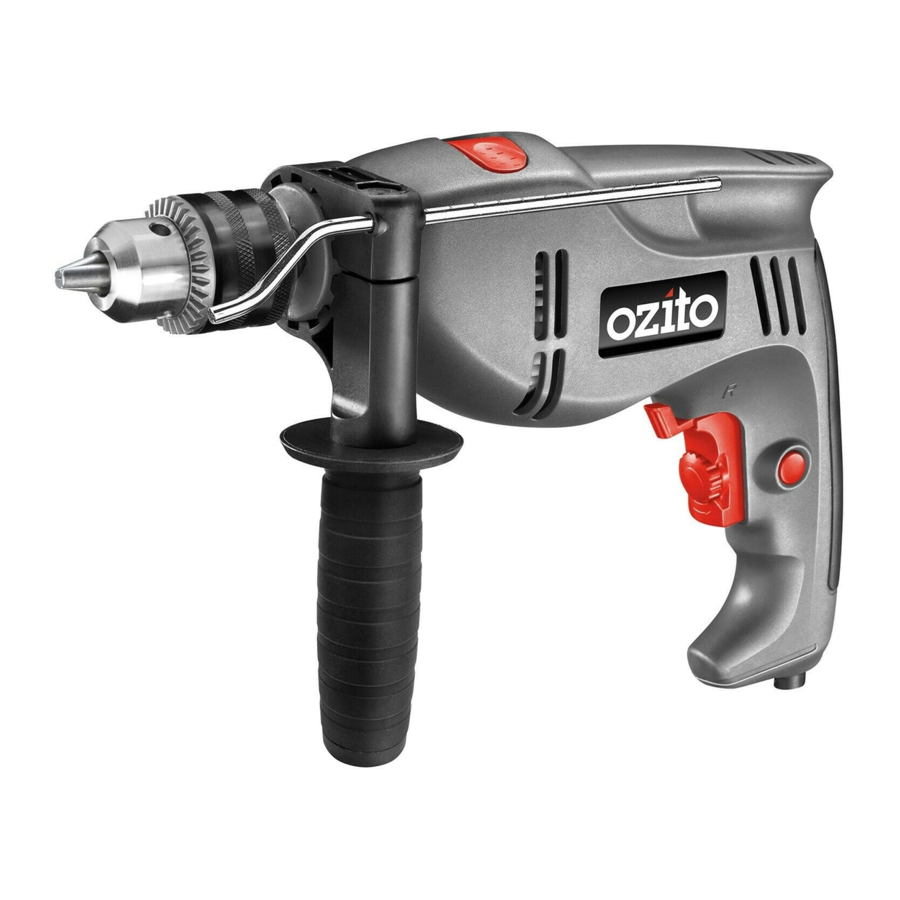

Ozito HDR-3000 - Klopboormachine 710W Handleiding

WAT ZIT ER IN DE DOOS

SPECIFICATIES

ozito.com.au

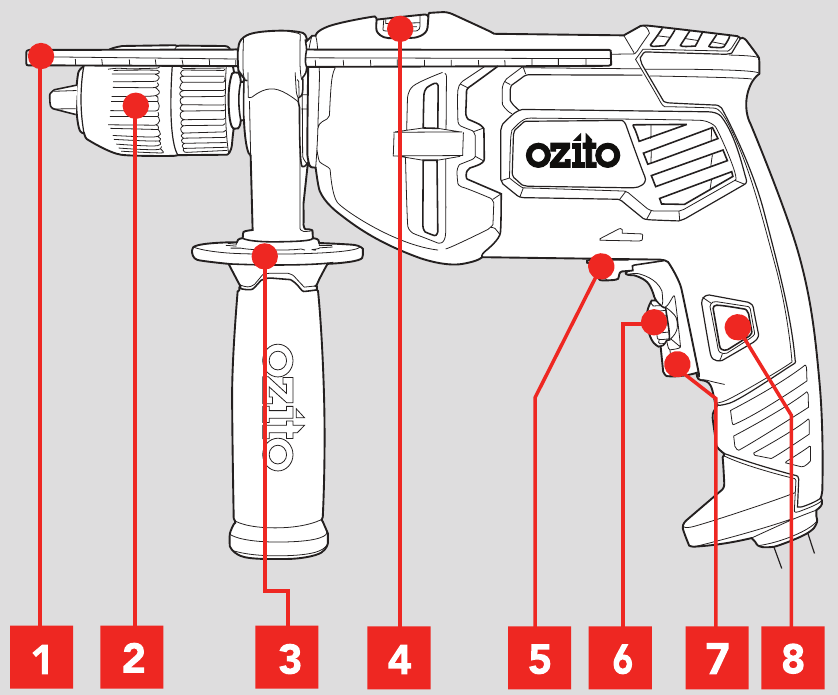

KEN UW PRODUCT

1. Depth Rod
2. Keyless Chuck
3. Side Handle
4. Hammer Selector
5. Forward/Reverse Lever
6. Speed Selection Dial
7. Variable Speed Switch
8. Lock-On Button

INSTALLATIE & VOORBEREIDING

ZIJHANDGREEP & DIEPTEAANSLAG

Zorg ervoor dat het gereedschap is losgekoppeld van de stroomvoorziening voordat u een van de volgende handelingen uitvoert.

Side Handle
De zijhandgreep biedt extra comfort, controle en geleiding voor de klopboormachine.

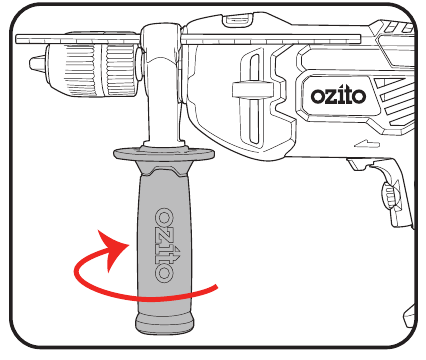

1. Maak de zijhandgreep los. Schuif de handgreep op de kraagbevestiging van de klopboormachine.

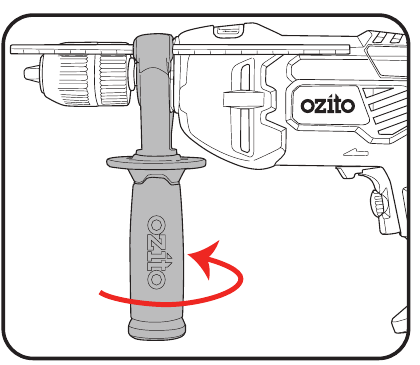

2. Pas de positie aan, 360° rond de kraagbevestiging. Draai de zijhandgreep vast.


Depth Rod
De diepteaanslag helpt om tot een vooraf bepaalde diepte te boren.

3. Om aan te passen, maakt u de zijhandgreep los.

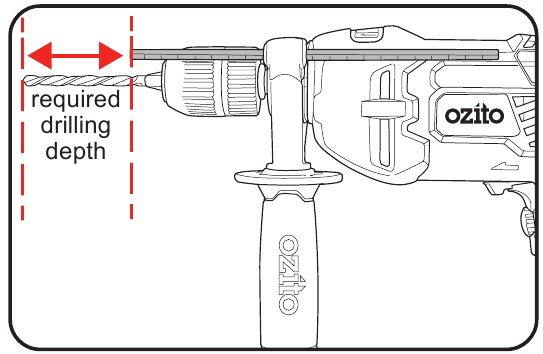

4. Pas de diepte aan zodat de boor voorbij het einde van de stang reikt tot de vereiste boordiepte.

5. Draai de diepteaanslag vast door de zijhandgreep vast te draaien.


SPANBOOR

Keyless Chuck

1. Open de spanklauwen.

2. Plaats de boor, en zorg ervoor dat deze in het midden van de spanklauwen zit.

3. Draai de spanklauwen vast.

4. Zorg ervoor dat de boorkop een stevige, gelijkmatige grip heeft rond de boor.


WERKING

AAN/UIT-SCHAKELAAR

Dit gereedschap wordt aanbevolen voor gebruik met een aardlekschakelaar met een nominale lekstroom van 30mA of minder.

Variable Speed Switch

1. Steek de stekker van het gereedschap in het stopcontact.

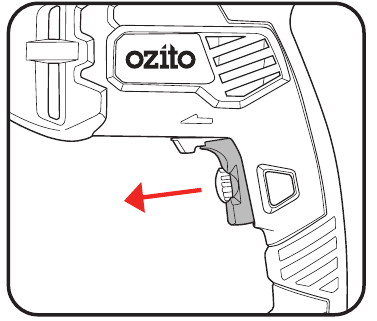

2. Om te beginnen met boren, knijpt u in de variabele snelheidsschakelaar.


3. Om te stoppen met boren, laat u de schakelaar los.


Lock On Button

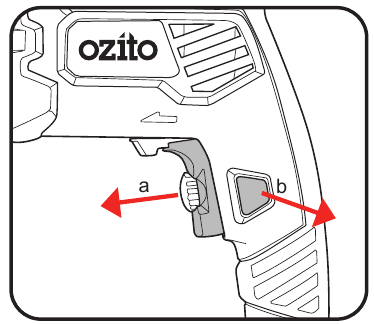

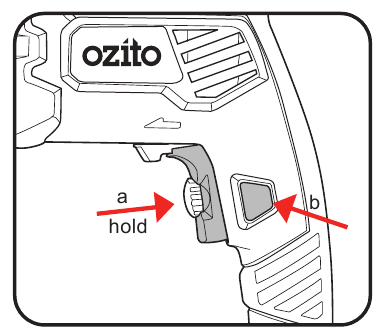

4. Om de boor te vergrendelen, knijpt u in de variabele snelheidsschakelaar en vervolgens de vergrendelknop.


5. Laat de variabele snelheidsschakelaar los, en dan de vergrendelknop.

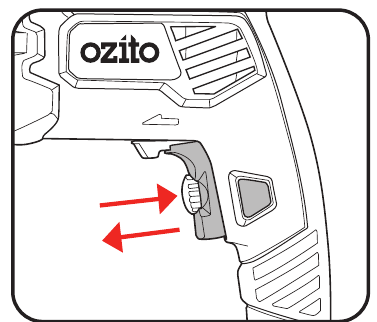

6. Om de boor te ontgrendelen, knijpt u de variabele snelheidsschakelaar in en laat u deze los.


CONTROLES

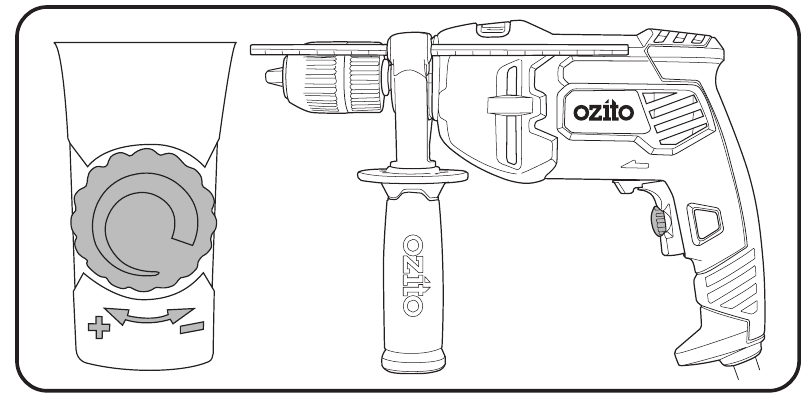

Snelheid Selector Draaiknop (Speed Selection Dial)

1. Voor een hogere snelheid draait u de snelheid selector draaiknop met de klok mee (clockwise). Voor een lagere snelheid draait u de draaiknop tegen de klok in (anti-clockwise).

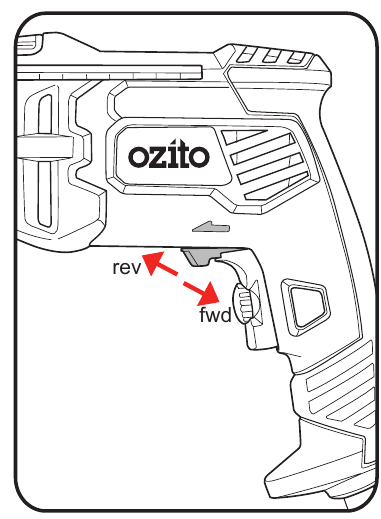

Vooruit/Achteruit Schakelaar (Forward/Reverse Lever)

2. Om de boor in te stellen op vooruit rotatie, beweeg de schakelaar naar rechts. Voor achteruit rotatie, beweeg de schakelaar naar links.

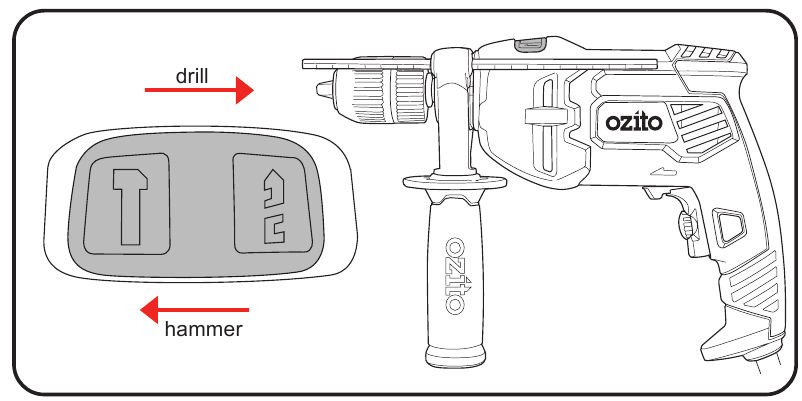

Hamer Selector (Hammer Selector)

3. Om de hamer functie in te stellen, schuif de selector naar het hamer icoon. Voor de boor functie, schuif naar het boorbit icoon.


BOREN

Voordat u de machine aansluit op de stroomvoorziening, voert u een paar eenvoudige controles uit.

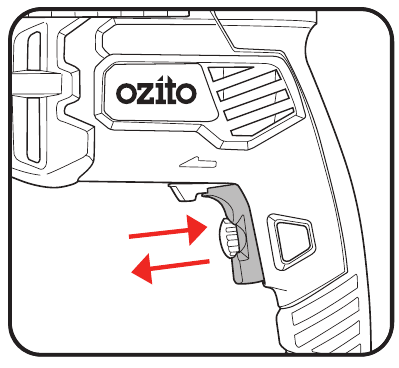

1. Druk de variabele snelheid schakelaar in en laat deze los om er zeker van te zijn dat deze niet is vergrendeld.

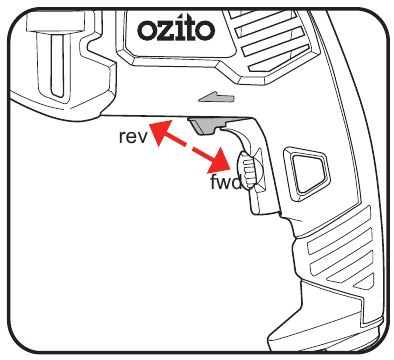

2. Controleer de vooruit/ achteruit schakelaar voor de juiste instelling.


3. Zet het te boren materiaal vast in een bankschroef of klem om te voorkomen dat het draait tijdens het boren.

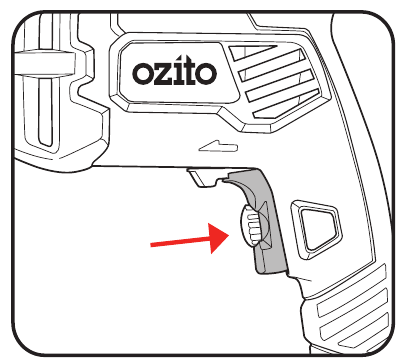

4. Steek de stekker van de boorhamer in de stroomvoorziening.

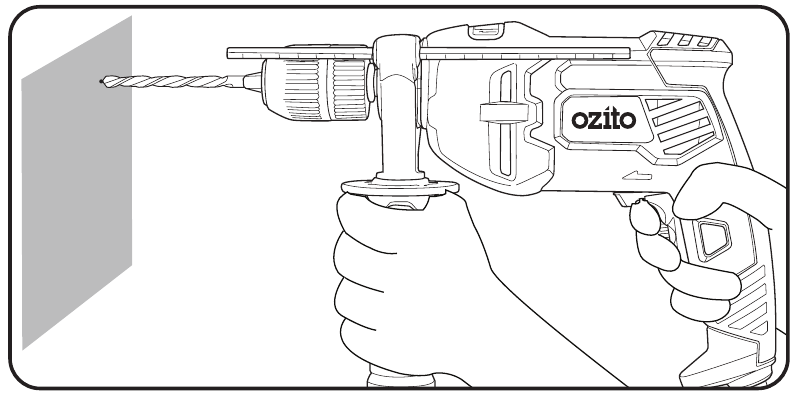

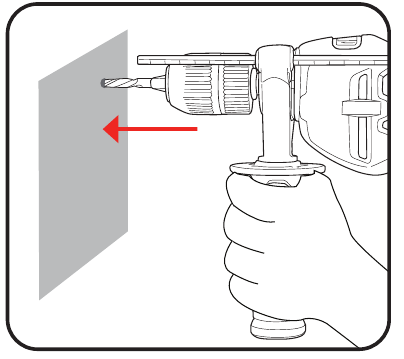

5. Houd de boor stevig vast en plaats de boor op het punt waar u wilt boren.


6. Druk op de variabele snelheid schakelaar om de boor te starten.


7. Beweeg de boor in het werkstuk.


Opmerking (Note): Forceer de boor niet en oefen geen zijdelingse druk uit om het gat te verlengen. Laat de boor het werk doen.

Handige Tips
Bij het boren van harde, gladde oppervlakken, gebruikt u een centerpunt om de gewenste gatlocatie te markeren. Deze maatregel voorkomt dat de boor uit het midden glijdt wanneer u het gat start. Echter, de variabele snelheid functie stelt u in staat om gaten te starten zonder centerpunt. Om dit te bereiken, bedient u de boor op een lage snelheid totdat u het gat start.

Bij het boren van metalen, gebruikt u lichte olie op de boor om te voorkomen dat deze oververhit raakt. De olie verlengt de levensduur van de boor en verhoogt de boorwerking.

Als de boor vastloopt in het werkstuk of als de boor afslaat, stop dan onmiddellijk met het gereedschap. Verwijder de boor uit het werkstuk en bepaal de reden van het vastlopen.

ONDERHOUD

• Houd de ventilatieopeningen op de boor te allen tijde schoon, voorkom indien mogelijk dat vreemde stoffen de ventilatieopeningen binnendringen.
• Blaas na elk gebruik lucht door de boorbehuizing om ervoor te zorgen dat deze vrij is van alle stofdeeltjes die zich kunnen ophopen. Ophoping van stofdeeltjes kan ervoor zorgen dat de boor oververhit raakt en defect raakt.
• Als de behuizing van de boor moet worden gereinigd, gebruik dan geen oplosmiddelen. Gebruik alleen een vochtige, zachte doek. Laat nooit vloeistof in de boor komen; dompel nooit een deel van de boor in een vloeistof.

Koolborstels (Carbon Brushes)

Wanneer de koolborstels versleten zijn, zal de boor vonken en/of stoppen. Stop het gebruik zodra dit gebeurt. Koolborstels moeten worden vervangen voordat u de boor weer gaat gebruiken. Ze zijn een slijtage onderdeel van de boor en vallen daarom niet onder de garantie. Doorgaan met het gebruik van de boor wanneer de koolborstels moeten worden vervangen, kan permanente schade aan de boor veroorzaken. Koolborstels zullen na veelvuldig gebruik verslijten. Wanneer de koolborstels moeten worden vervangen, breng de boor dan naar een elektricien of een reparateur van elektrisch gereedschap voor een snelle en goedkope vervanging. Vervang altijd beide koolborstels tegelijkertijd.

Opmerking (Note): Ozito Industries is niet verantwoordelijk voor enige schade of letsel veroorzaakt door de reparatie van de boor door een onbevoegd persoon of door verkeerde behandeling van de boor.

BESCHRIJVING VAN SYMBOLEN

V	Volt	Hz	Hertz
~	Wisselstroom (Alternating current)	W	Watt
/min	Omwentelingen of heen en weer gaande bewegingen per minuut (Revolutions or reciprocation per minute)	no	Nullasttoerental (No load speed)
/bpm	Aantal slagen per minuut (Impact rate)	ø	Diameter
	Dubbel geïsoleerd (Double insulated)		Markering voor naleving van de regelgeving (Regulator compliance mark)
	Waarschuwing (Warning)

ZORG VOOR HET MILIEU

Elektrisch gereedschap dat niet meer bruikbaar is, mag niet met het huisvuil worden weggegooid, maar op een milieuvriendelijke manier. Recycle waar faciliteiten aanwezig zijn. Neem contact op met uw gemeente voor advies over recycling.

Het recyclen van verpakkingen vermindert de behoefte aan stortplaatsen en grondstoffen.

Hergebruik van gerecycled materiaal vermindert de vervuiling van het milieu. Recycle verpakkingen waar faciliteiten aanwezig zijn. Neem contact op met uw gemeente voor advies over recycling.

PROBLEEMOPLOSSING

Vonken zichtbaar door de ventilatieopeningen van de behuizing
Een kleine hoeveelheid vonken kan zichtbaar zijn door de ventilatieopeningen van de behuizing. Dit is normaal en duidt niet op een probleem.

Overmatige vonken zichtbaar door de ventilatieopeningen van de behuizing en/of de boor werkt niet meer

Kan erop wijzen dat de koolborstels versleten zijn en moeten worden vervangen. Koolborstels mogen alleen worden vervangen door een gekwalificeerde elektricien of reparateur van elektrisch gereedschap.

ONDERDELEN

Onderdelen kunnen worden besteld bij de Special Orders Desk bij uw lokale Bunnings Warehouse.

Voor meer informatie, of onderdelen die hier niet worden vermeld, gaat u naar www.ozito.com.au of neemt u contact op met de klantenservice van Ozito:
Australia 1800 069 486
Nieuw-Zeeland 0508 069 486

E-mail: enquires@ozito.com.au
