Ozito RHD-4100 - Rotary Hammer Drill Kit Handleiding

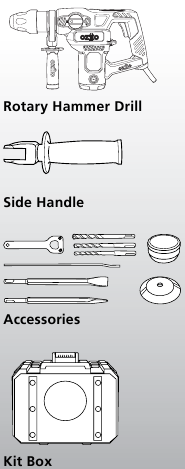

WAT ZIT ER IN DE DOOS

SPECIFICATIES

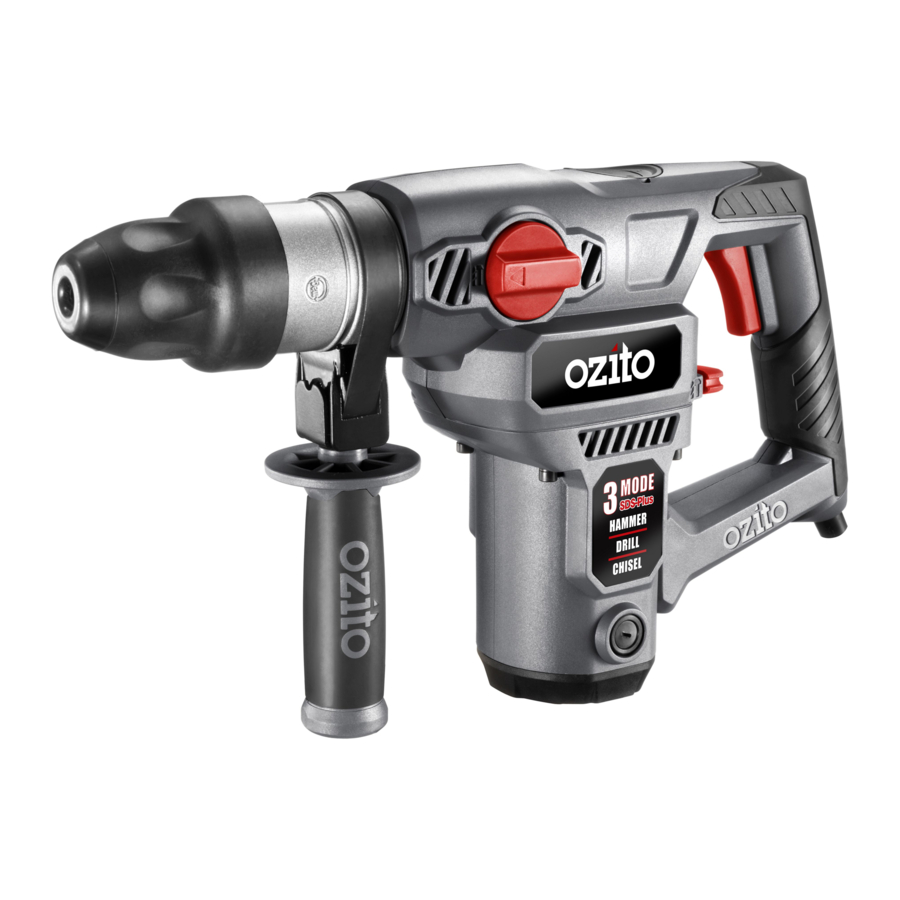

KEN UW PRODUCT

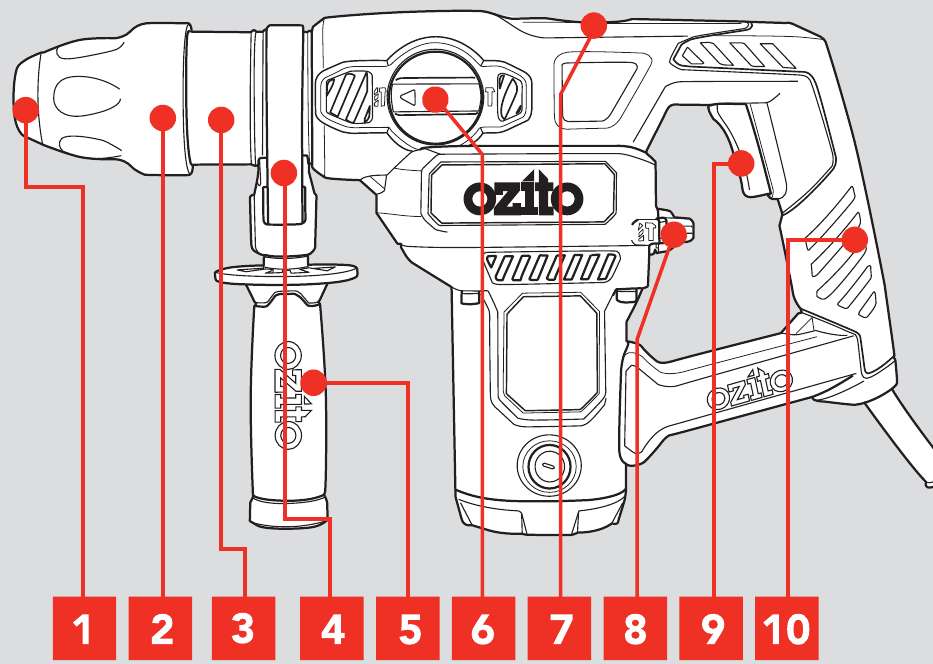

APPARAAT

1. SDS + Accessoirehouder
2. Accessoire Vergrendelingshuls
3. Magnesium Tandwielkast
4. Diepteaanslag Vergrendelingsgat
5. Zijhandgreep
6. Zij Modus Selector
7. Vetdop
8. Achter Modus Selector
9. Aan/Uit Schakelaar (On/Off Switch)
10. Zachte Greep Achterhandgreep

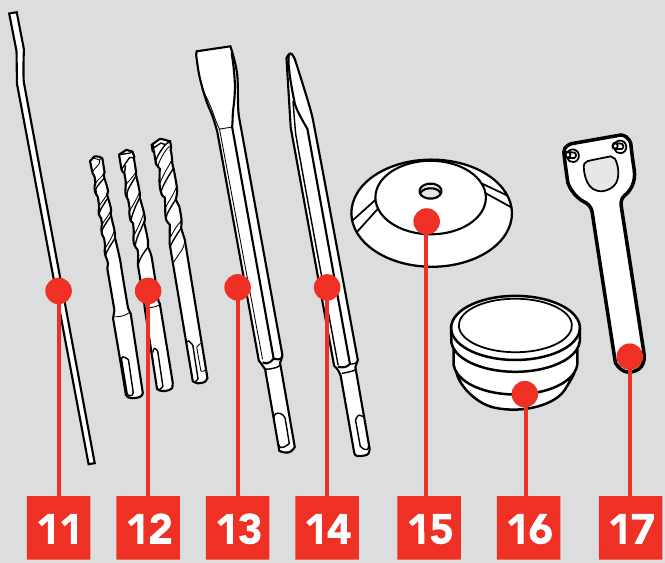

ACCESSOIRES

11. Diepteaanslag
12. 3 x SDS⁺ 150mm Boorbits
13. 1 x SDS⁺ Platte Beitel
    14 x 250mm
14. 1 x SDS⁺ Puntbeitel
    14 x 250mm
15. Stofkap
16. Tube Vet
17. Pinsleutel

INSTALLATIE & VOORBEREIDING

DE DIEPTEAANSLAG GEBRUIKEN

Zorg ervoor dat het gereedschap is losgekoppeld van de stroomvoorziening voordat u een van de volgende handelingen uitvoert.

Met de diepteaanslag kunt u tot een vooraf bepaalde diepte boren.

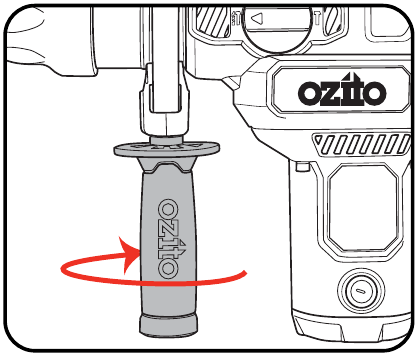

1. Maak de zijhandgreep los door te draaien zoals afgebeeld.

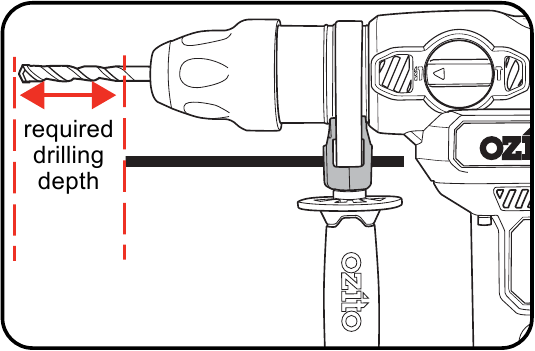

2. Stel de diepteaanslag zo in dat de boor voorbij het einde van de diepteaanslag uitsteekt tot de vereiste boordiepte.

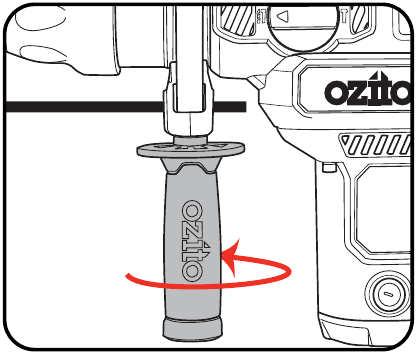

3. Om de diepteaanslag in positie vast te zetten, draait u de zijhandgreep vast zoals afgebeeld.

4. Boor het gat totdat het einde van de diepteaanslag het werkstuk raakt.


SDS+ ACCESSOIRES

1. Zorg er voor het plaatsen in de boorkop voor dat het SDS-accessoire vrij is van stof en vuil

2. Voeg voor het plaatsen in de boor het meegeleverde smeermiddel toe aan het SDS⁺-accessoire.

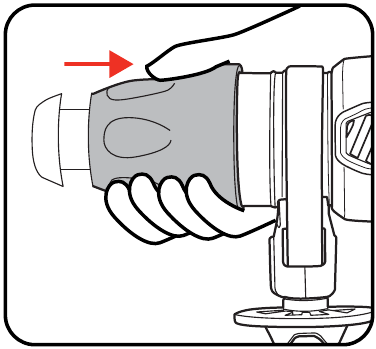

3. Trek de vergrendelingshuls naar achteren en houd deze vast.

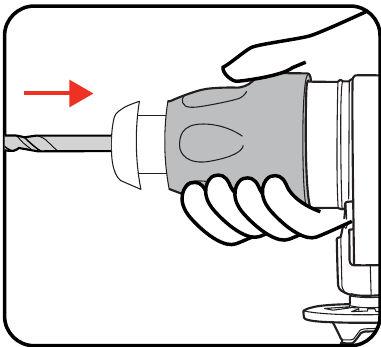

4. Plaats het SDS⁺-accessoire.

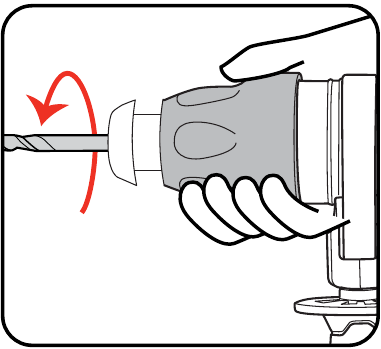

5. Draai en blijf zo ver mogelijk plaatsen.

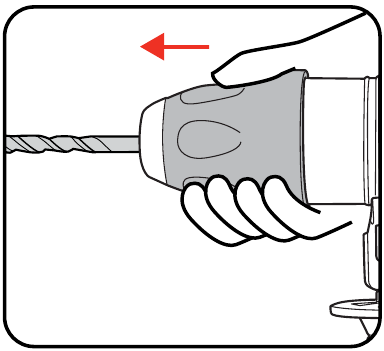

6. Laat de vergrendelingshuls los.

7. Controleer of het SDS⁺-accessoire is vergrendeld. Probeer het eruit te trekken.
   Opmerking: het moet ongeveer 10 – 20 mm beweging hebben. Dit is normaal.

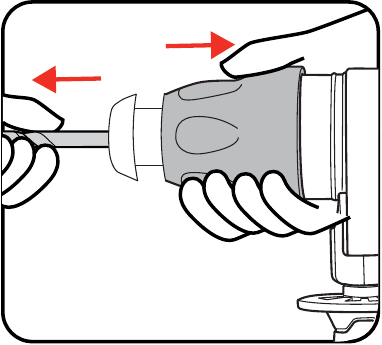

8. Om het SDS⁺-accessoire te verwijderen, trekt u de vergrendelingshuls naar achteren en trekt u het accessoire eruit.


DE STOFKAP PLAATSEN EN GEBRUIKEN

De kap vangt stof en vuil op - tijdens het rechtop of boven het hoofd gebruiken van de boor - om te voorkomen dat er stof in de ventilatieopeningen komt.

1. Schuif de stofkap over het accessoire.

2. Voeg smeervet toe.

3. Plaats de boor in de vergrendelingshuls.

4. Druk de stofkap op het einde van de vergrendelingshuls.


WERKING

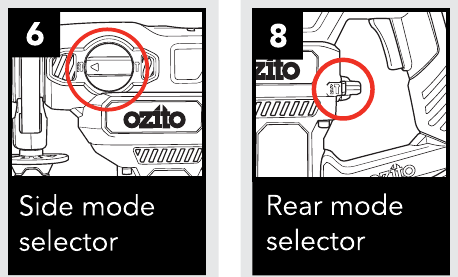

1. Kies een werkingsmodus:


Hamerboor
Draai de zijmodusselector naar het hamer- en boorpictogram en draai de achterste modusselector naar het boor- en hamerpictogram.
Deze instelling wordt aanbevolen voor gebruik bij het boren van gaten in beton en andere metselwerkproducten. De hamerwerking is in werking terwijl de boor tegelijkertijd draait.

Beitelen
Draai de zijmodusselector naar het hamerpictogram en draai de achterste modusselector naar het boor- en hamerpictogram. Deze instelling wordt aanbevolen voor gebruik wanneer u een hamerwerking wenst zonder dat het accessoire draait, wat ideaal is voor "beitelen of afbikken" (chiseling or chipping) van metselwerkproducten, er moeten pik- of beitelaccessoirebits worden gebruikt.

Boren
Draai de zijmodusselector naar het hamer- en boorpictogram en draai de achterste modusselector naar het boorpictogram. Deze instelling wordt aanbevolen voor gebruik wanneer u wenst dat het accessoire draait zonder hamerwerking. Ideaal voor het boren in hout of staal wanneer de juiste accessoires voor dergelijke materialen worden gebruikt.

2. Zorg ervoor dat uw werkstuk waar mogelijk stevig is vastgeklemd.
3. Sluit het gereedschap aan op de netvoeding.
4. Om te beginnen met boren, knijpt u in de Aan/Uit-schakelaar (On/Off switch).

5. Om te stoppen met boren, laat u de Aan/Uit-schakelaar (On/Off switch) los.


OPMERKING: VOORDAT U VAN MODUS VERANDERT, MOET DE AAN/UIT-SCHAKELAAR (ON/ OFF SWITCH) WORDEN LOSGELATEN EN MOET DE BOOR VOLLEDIG TOT STILSTAND ZIJN GEKOMEN.

ONDERHOUD

• Houd de ventilatieopeningen van de boor te allen tijde schoon.
• Blaas na elk gebruik lucht door de boorbehuizing om ervoor te zorgen dat deze vrij is van alle stofdeeltjes die zich kunnen ophopen. Ophoping van stofdeeltjes kan ervoor zorgen dat de boor oververhit raakt en defect raakt.
• Als de behuizing van de boor moet worden schoongemaakt, gebruik dan geen oplosmiddelen, maar alleen een vochtige zachte doek. Laat nooit vloeistof in de boor komen; dompel nooit een deel van de boor onder in een vloeistof.

Vet in de versnellingsbak bijvullen

Het vet in de versnellingsbak moet na ongeveer 50 uur cumulatief gebruik worden bijgevuld. Voeg na deze tijd ongeveer 50 gram (ongeveer 2 – 3 theelepels) van het vet (meegeleverd) toe aan de versnellingsbak. Verwijder eerst de vetdop van de boor met behulp van de pinsleutel. Zodra deze is verwijderd, voegt u het vet toe via dit gat. Zorg ervoor dat de vetdop weer in positie is vastgezet voordat u de machine gebruikt. Verder vet (normaal kogellagervet) kan worden gekocht bij uw lokale Bunnings Warehouse.

Koolborstels

Wanneer de koolborstels versleten zijn, zal de boor vonken en/of stoppen. Stop het gebruik zodra dit gebeurt. Ze moeten worden vervangen voordat de boor weer in gebruik wordt genomen. Koolborstels zijn een slijtageonderdeel van de boor en vallen daarom niet onder de garantie. Als u de boor blijft gebruiken wanneer de koolborstels moeten worden vervangen, kan dit permanente schade aan de boor veroorzaken. Koolborstels zullen na veel gebruik verslijten, maar wanneer de koolborstels moeten worden vervangen, breng de boor dan naar een elektricien of een reparateur van elektrisch gereedschap voor een snelle en goedkope vervanging. Vervang altijd beide koolborstels tegelijkertijd.

Opmerking: Ozito Industries is niet verantwoordelijk voor schade of letsel veroorzaakt door de reparatie van de boor door een onbevoegd persoon of door verkeerd gebruik van de boor.

BESCHRIJVING VAN SYMBOLEN

V	Volt	Hz	Hertz
~	Wisselstroom	W	Watt
/min	Omwentelingen of reciprocatie per minuut	no	Nullasttoerental
/bpm	Impact snelheid	ø	Diameter
	Dubbel geïsoleerd		Regulator conformiteitsmarkering
	Waarschuwing

ZORG VOOR HET MILIEU

Elektrisch gereedschap dat niet meer bruikbaar is, mag niet bij het huisvuil worden gegooid, maar op een milieuvriendelijke manier. Recycle alstublieft waar faciliteiten aanwezig zijn. Neem contact op met uw lokale gemeente voor advies over recycling.

Het recyclen van verpakkingen vermindert de behoefte aan stortplaatsen en grondstoffen. Hergebruik van gerecycled materiaal vermindert de vervuiling van het milieu. Recycle verpakkingen alstublieft waar faciliteiten aanwezig zijn. Neem contact op met uw lokale gemeente voor advies over recycling.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Rotatiehamerboor werkt niet	Geen stroomtoevoer	Zorg ervoor dat alle stekkers zijn aangesloten en dat het stopcontact in orde is
	Modus Selectors in verkeerde positie. De beitelfunctie wordt niet geactiveerd als de modusselectoren zijn zoals hieronder weergegeven	Raadpleeg het gedeelte 'De Hamerboor bedienen' in de handleiding.
Hamerfunctie niet ingeschakeld	Er is te veel vet aangebracht	Plaats het SDS+-accessoire en stel vervolgens beide modi in op de hamerfunctie. Zet de boor aan en tik het accessoirebit stevig op en neer op een stuk afvalmateriaal om te activeren.
	Motorborstels die in de borstelhouders binden.	Reinig de borstelhouders. Verwijder koolstofstof door perslucht te gebruiken om het borstelstof weg te blazen
Overmatige vonken zichtbaar door de ventilatieopeningen	koolborstels zijn versleten	vervang koolborstels volgens het onderhoudsgedeelte.

RESERVE ONDERDELEN

Reserveonderdelen kunnen worden besteld bij de Special Orders Desk bij uw lokale Bunnings Warehouse.
Voor meer informatie, of onderdelen die hier niet worden vermeld, gaat u naar
www.ozito.com.au of neem contact op met de klantenservice van Ozito:
Australië 1800 069 486
Nieuw-Zeeland 0508 069 486
E-mail: enquires@ozito.com.au
