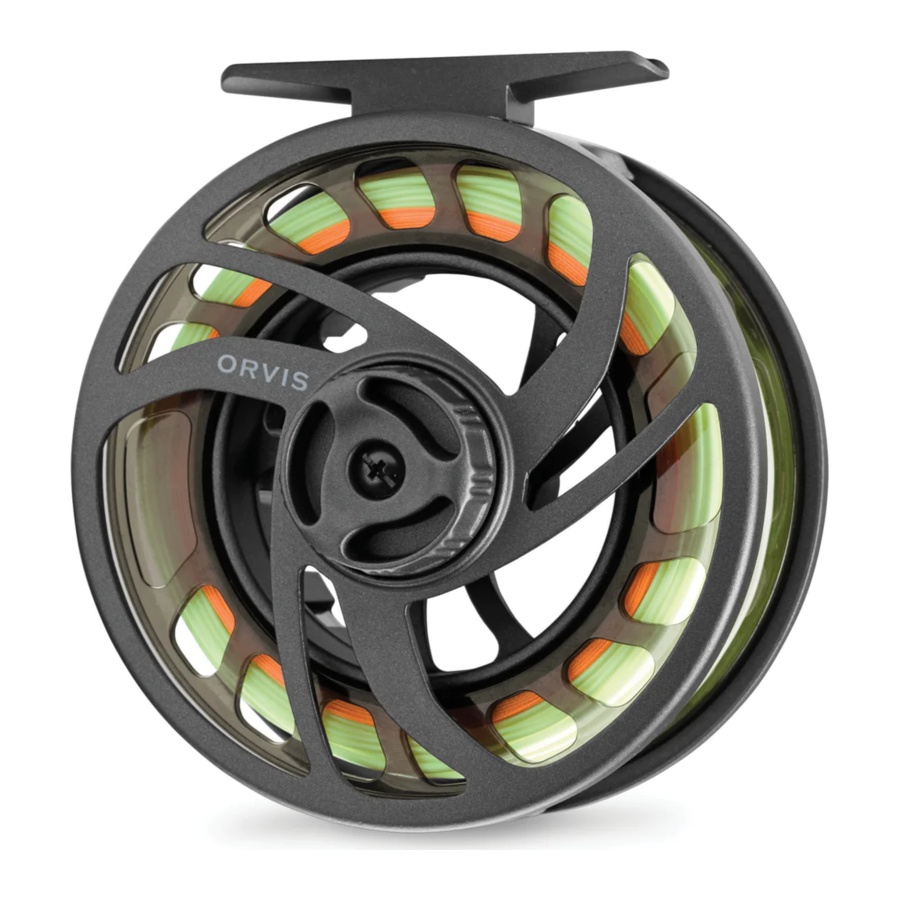

ORVIS CLEARWATER LARGE ARBOR CASSETTE Handleiding
INLEIDING
Eindelijk een gegoten aluminium large arbor die licht genoeg is om goed te balanceren met je favoriete hengel. Twee jaar van ontwerp en ontwikkeling resulteerden in een krachtige schijfrem die zich kan meten met hoogwaardige machinaal bewerkte molens.
- Large arbor spoelontwerp
- Inline schijfrem
- Eenvoudig om te zetten naar links- of rechtshandig ophalen
- Positieve klikremknop voor consistente instellingen, elke keer weer
- Aangeboden in een IV cassette versie (6-8wt. lijnen)

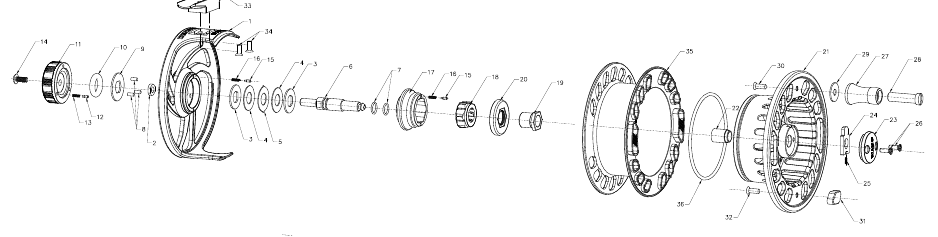

- Frame
- Moer hoofdas
- Drukplaat
- Remschijf
- Frictieplaat
- Hoofdas
- O-ring
- Duwpen
- Duwplaat
- O-ring
- Remknop
- Remknopklikker
- Klikkerveer
- Remknopschroef
- Spoelklikker
- Klikkerveer
- Remspindel
- Koppelingslager
- Sleutelbus
- Klikkerplaat
- Spoel
- Spoelbus
- Spoeldop
- Spoelhouder
- Houdveer
- Spoeldopschroef
- Hendelknop
- Hendelas
- Hendelring
- Hendelasschroef
- Tegengewicht
- Tegengewichtschroef
- Voet
- Voetschroef
- Cassette
- O-ring
REM WERKING

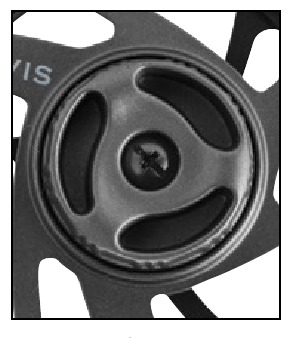

FIGURE 1
De Clearwater Large-Arbor Cassette is voorzien van een betrouwbaar centerlijn remsysteem. Om de rem aan te passen, draait u de knop (FIGURE 1) met de klok mee om de weerstand te verhogen, en tegen de klok in om deze te verlagen. De minimale reminstelling mag nooit minder zijn dan de druk die nodig is om te voorkomen dat de lijn te snel afrolt. Extra remkracht kan worden uitgeoefend door de spoelrand met uw vingers of handpalm te bedienen. De eenvoudige remverstelling is traploos instelbaar en biedt een breed scala aan controleerbare instellingen.
SPOEL VERWIJDEREN
De spoelontgrendeling bevindt zich in het midden van de molenspoel. Om te verwijderen, drukt u de spoelontgrendeling in terwijl u tegelijkertijd de spoel uit het molenhuis tilt.
RECHTSHANDIGE CONVERSIE

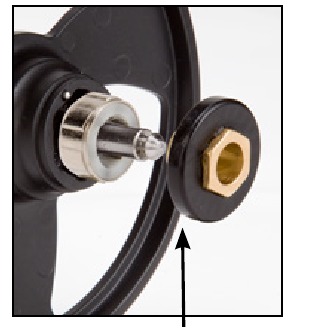

FIGURE 2
Clearwater Large-Arbor Reels hebben de rem in de fabriek geïnstalleerd voor linkshandig winden (FIGURE 2). Om uw molen te veranderen naar rechtshandig winden, verwijdert u de spoel, trekt u de spiebaanbus en de klikkerplaatassemblage (ONDERDEEL #19 & #20) van de spil. Draai het koppelingslager (ONDERDEEL #18) om en monteer het opnieuw.
CLEARWATER LARGE ARBOR CASSETTE
Om de cassette te verwijderen, verwijdert u de spoel en drukt u met uw duimen op de twee gekartelde gedeelten om de spoel van de spoel weg te duwen.
ROUTINE ONDERHOUD
Uw nieuwe Clearwater Large-Arbor Cassette Reel is voor verzending correct gesmeerd. Het moet echter worden gereinigd en gesmeerd na uitgebreid gebruik of na contact met vuil of zand. Uw molen moet minstens twee keer per jaar routinematig worden gereinigd en onderhouden. Smeer alle bewegende onderdelen licht in — hendel, middelste spil en tandwielas met Penn-molenvet, dat verkrijgbaar is in viswinkels. Berg de molen niet nat op, of in een natte molenkoffer of viskist. Voor langere opslag verwijdert u zowel de lijn als de backing en maakt u de rem los.
| CLEARWATER CASSETTE CAPACITEIT CHART | |
| LIJNGEWICHT | CASSETTE |
| WF6 | 125 |
| WF7 | 100 |
| WF8 | 75 |
Clearwater Large-Arbor Cassette Reel Specificaties
IV Reel | gewicht: 6.9 oz. | 3 ⁄ 7 8 "
Capaciteit in Yards
Alle capaciteiten worden vermeld met behulp van 20-lb. Dacron ® backing.
GARANTIE
Uw Clearwater Large Arbor Cassette heeft een onvoorwaardelijke garantie tegen defecten in materialen en vakmanschap. Beschadigde molens kunnen op individuele basis worden gerepareerd tegen een redelijke vergoeding, en we bieden een molenreinigings- en revisieservice. Bezoek orvis.com/reelrepair voor meer informatie.
VRAGEN?
Als u vragen heeft over de bediening en het onderhoud van uw nieuwe molen, zijn de technisch adviseurs van Orvis altijd beschikbaar.
E-mail: info@orvis.com
Phone: 1-800-778-4778
THE ORVIS COMPANY ORVIS.COM/FLYFISHING
GEMAAKT IN CHINA
7018
