ORVIS CLEARWATER LARGE ARBOR Handleiding

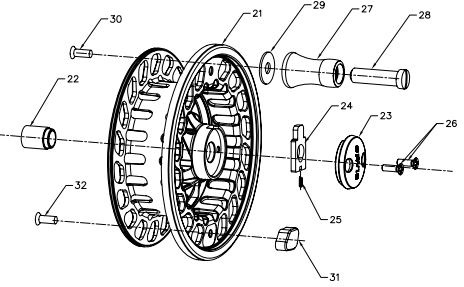

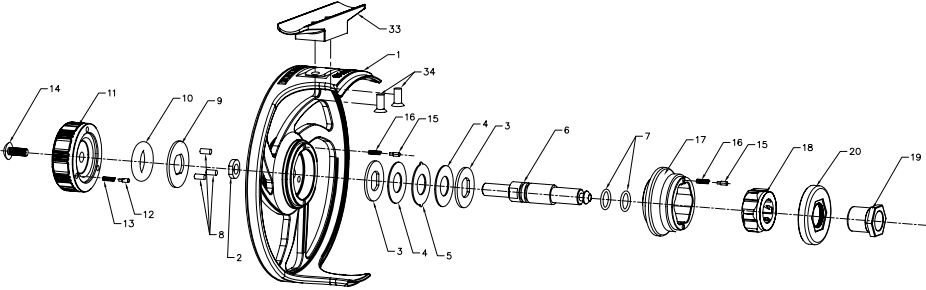

ONDERDELEN OVERZICHT
- Frame
- Hoofdasmoer
- Drukplaat
- Sleepring
- Frictieplaat
- Hoofdas
- O-ring
- Duwpen
- Duwplaat
- O-ring
- Sleepknop
- Sleepknop Klikker
- Klikkerveer
- Klikkerveer
- Spindel Klikker
- Klikkerveer
- Sleepspindel
- Koppelingslager
- Gebuste bus
- Klikkerplaat
- Voet
- Voetschroef
- Spoel
- Spoelbus
- Spoeldop
- Spoelhouder
- Retainer Veer
- Spoeldopschroef
- Handvatknop
- Handvatas
- Handvatring
- Handvatasschroef
- Contragewicht
- Contragewichtschroef
INTRODUCTIE

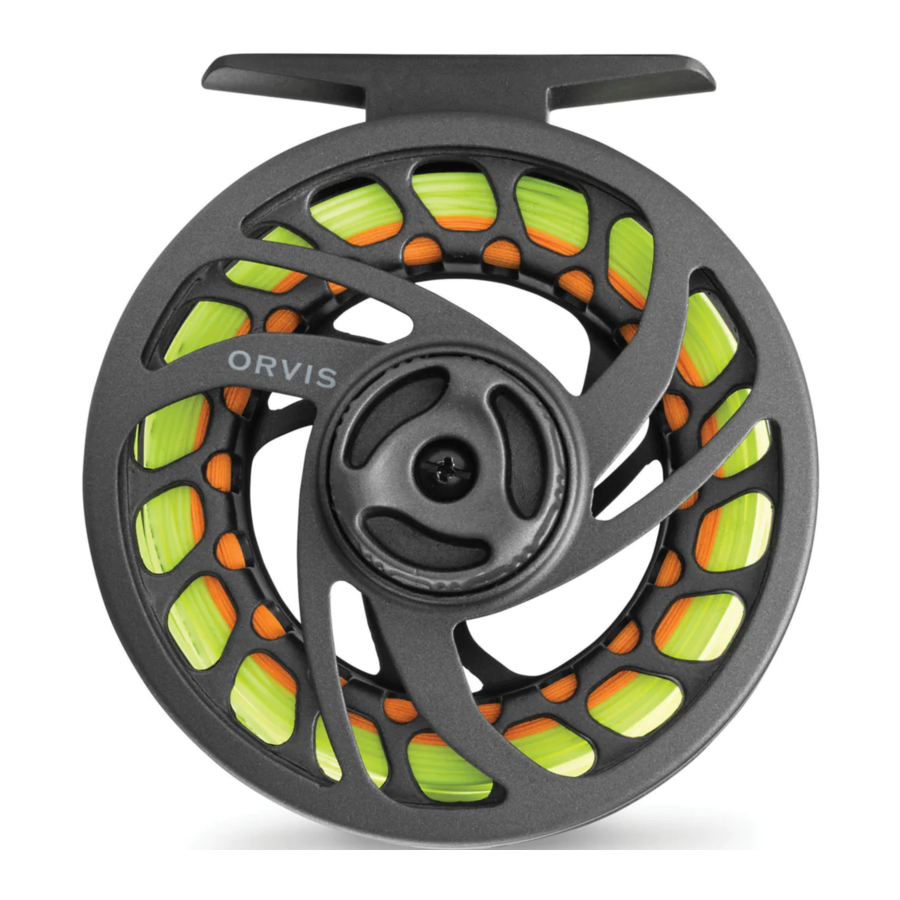

Eindelijk een large arbor die licht genoeg is om goed in balans te zijn met je favoriete hengel. Twee jaar in ontwerp en ontwikkeling en met een krachtige schijfslip die zich kan meten met hoogwaardige machinaal bewerkte reels.
- Large arbor spoel ontwerp
- Inline schijfslip
- Eenvoudig om te zetten naar links- of rechtshandig ophalen
- Positieve kliksleepknop voor consistente instellingen, elke keer weer
- Aangeboden in twee maten – II (4-6wt lijnen) & IV (7-9wt lijnen)
SLEEP BEDIENING
De Clearwater Large Arbor beschikt over een betrouwbaar center line sleep systeem. Om de slip aan te passen, draait u aan de knop (FIGUUR 1)
FIGUUR 1
met de klok mee om de weerstand te verhogen en tegen de klok in om deze te verminderen. De minimale sleep instelling mag nooit minder zijn dan de druk die nodig is om het overdraaien van de lijn bij snelle runs te voorkomen. Extra slip kan worden toegepast door de spoelrand met uw vingers of handpalm te palmen. De eenvoudige slipaanpassing is oneindig variabel en biedt een breed scala aan controleerbare instellingen.
SPOEL VERWIJDEREN

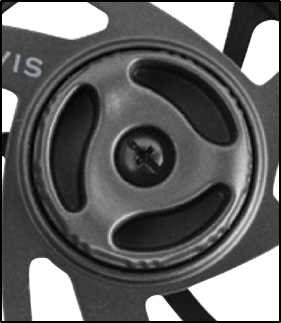

De spoelontgrendeling bevindt zich in het midden van de reelspoel. Om te verwijderen, drukt u op de spoelontgrendelingspal terwijl u tegelijkertijd de spoel uit de reelbody tilt.
RECHTSHANDIGE CONVERSIE
Clearwater Large Arbor Reels hebben de slip in de fabriek geïnstalleerd voor linkshandig winden (FIGUUR 2).
FIGUUR 2 (ONDERDEEL #19 & #20)

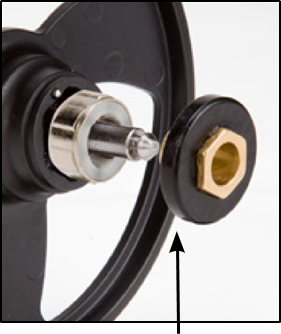

Om uw reel te veranderen naar rechtshandig winden, verwijdert u de spoel, trekt u de gebuste bus en de klikkerplaat assemblage (ONDERDEEL #19 & #20) van de spindel. FIGUUR 2 (ONDERDEEL #19 & #20) Draai het koppelingslager (ONDERDEEL #18) om en zet het weer in elkaar.
ROUTINE ONDERHOUD
Uw nieuwe Clearwater Large Arbor reel is voor verzending goed gesmeerd. Het moet echter worden schoongemaakt en gesmeerd na uitgebreid gebruik of na contact met vuil of zand. Uw reel moet minstens twee keer per jaar routinematig worden schoongemaakt en onderhouden. Smeer alle bewegende onderdelen lichtjes—handvat, middelste spindel en tandwielas met Penn reel lube, die verkrijgbaar is in hengelsportwinkels. Berg de reel niet nat op, of in een natte reelhoes of tacklebox. Voor langdurige opslag verwijdert u zowel de lijn als de backing en maakt u de slip los.
CLEAR WATER LARGE ARBOR CAPACITEITSTABEL
| LIJNGEWICHT | II | IV |
| WF4 | 125 | |
| WF5 | 100 | |
| WF6 | 75 | |
| WF8 | 225 | |
| WF9 | 200 | |
| WF8 | 175 |
Clearwater Large Arbor Vliegenreel Specificaties
II Reel | gewicht: 5.4 oz. | 31⁄2"
IV Reel | gewicht: 6.1 oz. | 33⁄4"
Capaciteit in Yards
Alle capaciteiten worden vermeld met behulp van 20-lb. Dacron® backing.
GARANTIE
Uw Clearwater Large Arbor Reel heeft een onvoorwaardelijke garantie tegen defecten in materialen en vakmanschap. Beschadigde reels kunnen op individuele basis worden gerepareerd tegen een redelijke vergoeding, en we bieden ook een reelschoonmaak- en revisieservice.
Bezoek orvis.com/reelrepair voor meer informatie.
VRAGEN?
Als u vragen heeft over de bediening en het onderhoud van uw nieuwe reel, zijn Orvis Technical Advisors altijd beschikbaar.
E-mail: info@orvis.com
Telefoon: 1-800-778-4778
