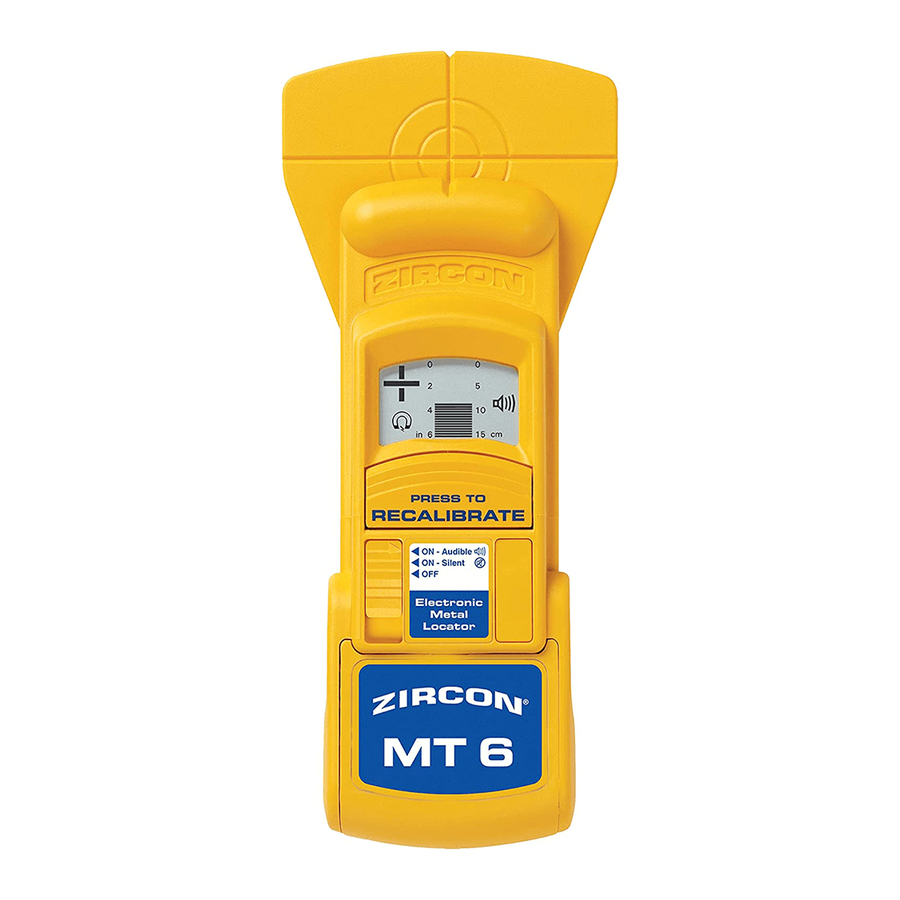

Zircon MT 6 - Handleiding elektronische metaaldetector

Inhoud

1 OVERZICHT
2 DE BATTERIJ PLAATSEN
3 VERTROUWD RAKEN MET HET DISPLAY
4 DE MT 6 IN- EN UITSCHAKELEN
5 HET DOELGEBIED VOORAF SCANNEN
6 HERKALIBRATIE VOOR MAXIMALE DIEPTE NAUWKEURIGHEID
7 DIEPTE NAUWKEURIGHEID EN DOELGROOTTE
8 SPECIALE OVERWEGINGEN
9 NUTTIGE TIPS
10 Download handleiding
11 In andere talen

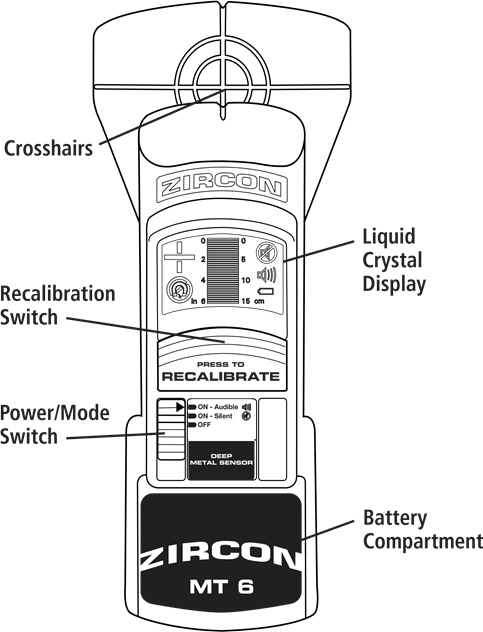

OVERZICHT

De MT 6 lokaliseert alleen metalen objecten. Niet-metalen objecten zoals houten balken of PVC-buizen kunnen niet met dit product worden gelokaliseerd.
Vermijd het dragen van sieraden, inclusief horloges, bij het gebruik van dit product. Het metaal kan onnauwkeurige resultaten veroorzaken.

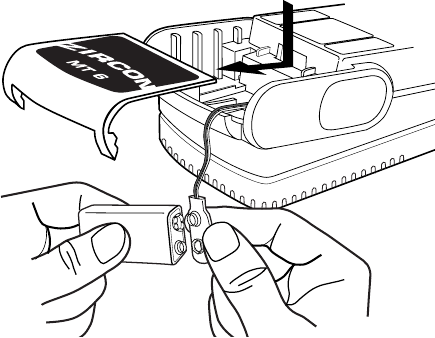

DE BATTERIJ PLAATSEN

Schuif het batterijvak open en sluit de 9-volt batterij aan op de batterijclip. Plaats de batterij in het batterijvak van de MT 6 en plaats het deksel terug. Bij normaal gebruik zou één 9-volt batterij ongeveer een jaar mee moeten gaan.

VERTROUWD RAKEN MET HET DISPLAY

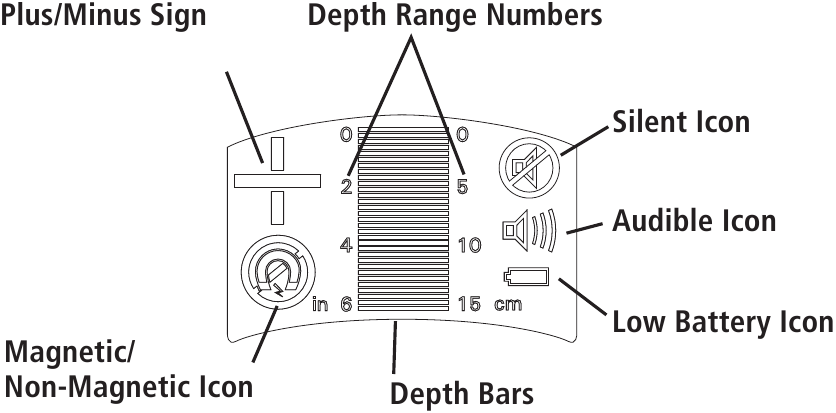

DISPLAY

Het display heeft indicatoren die de status aangeven en informatie tonen over gedetecteerde objecten (doelen).

Er zijn 3 statusindicatoren: batterij bijna leeg, hoorbaar en stilte pictogrammen. Het pictogram voor batterij bijna leeg wordt weergegeven wanneer de batterij minder dan vijf uur gebruik over heeft. Het AUDIBLE (HOORBAAR) pictogram zal altijd aan zijn wanneer het apparaat in de AUDIBLE (HOORBAAR) modus staat. In de SILENT (STIL) modus zal het SILENT (STIL) pictogram actief zijn.

De overige pictogrammen geven informatie over een doel aan:

Het magnetische pictogram wordt weergegeven wanneer het apparaat magnetisch materiaal detecteert, zoals ijzer. Als niet-magnetisch materiaal (bijvoorbeeld koper) wordt gedetecteerd, toont het pictogram een lijn door de magneet. Geen van beide pictogrammen wordt weergegeven totdat de MT 6 metaal detecteert op minder dan 152 mm diepte.
De dieptebalken geven de diepte van het doel aan. De diepte wordt aangegeven in zowel inches als centimeters. De balken beginnen onderaan het display en worden sequentieel ingeschakeld naarmate de MT 6 dichter bij het metaal komt. De dieptegetallen komen overeen met de diepte tot het bovenste oppervlak van het metalen doel.
Het plusteken geeft aan dat u naar metaal toe beweegt, terwijl het minteken beweging ervan af aangeeft. Als het apparaat stilstaat, geeft het pictogram de meest recente beweging aan. Wanneer een doel wordt gepasseerd, verandert het plusteken in een minteken en piept de MT 6 (in de AUDIBLE (HOORBAAR) modus).

DE MT 6 IN- EN UITSCHAKELEN

De 3-standen modusschakelaar schakelt de MT 6 in en uit en selecteert een hoorbare of stille werking.

Schakel het apparaat in door de modusschakelaar naar de AUDIBLE (HOORBAAR) of SILENT (STIL) positie te bewegen. Dit moet in de lucht en uit de buurt van metaal worden gedaan.
De MT 6 voert onmiddellijk na het inschakelen een kalibratie uit.
Opmerking: Als het apparaat niet kalibreert, hoort u een lange, lage toon en worden alle dieptebalken weergegeven. Als dit gebeurt, controleer het gebied dan op grote metalen objecten en verwijder deze of verplaats het apparaat naar een andere locatie. Probeer het apparaat vervolgens opnieuw in te schakelen.
Om de MT 6 uit te schakelen, zet u de modusschakelaar in de OFF (UIT) positie.
De automatische uitschakelfunctie schakelt de MT 6 uit na vijf minuten inactiviteit. Nadat het is uitgeschakeld, verliest het apparaat zijn kalibratie.

HET DOELGEBIED VOORAF SCANNEN

Opmerking:

Veeg, alvorens te scannen, het te scannen gebied schoon van zand en steentjes.
Als het scan oppervlak vrij ruw is, plaats dan een dun stuk karton tussen het oppervlak en het apparaat. De dikte van het karton moet worden afgetrokken van de diepte aflezing om de werkelijke diepte tot het doel te bepalen bij het gebruik van deze procedure.

Schakel het apparaat in uit de buurt van het te scannen oppervlak.
Plaats het apparaat op het scan oppervlak en beweeg van links naar rechts. Naarmate u een doel nadert, zal een toenemend aantal dieptebalken worden weergegeven. Op het punt dat het dichtst bij metaal ligt, verandert het plusteken in een minteken en is er een pieptoon (in de AUDIBLE (HOORBAAR) modus).
Het type metaal dat wordt gedetecteerd, wordt aangegeven door het magnetische/niet-magnetische pictogram.
Zodra u een doel hebt gelokaliseerd, herpositioneert u de MT6 erover en scant u loodrecht op uw oorspronkelijke scan richting om er zeker van te zijn dat u de omvang van het doel hebt bepaald. Als het doel een staaf of pijp is, blijft de diepte-indicator constant terwijl u langs de lengte scant.
Ga door met scannen om te bepalen of er meerdere doelen zijn. Als een nauwkeurige diepte belangrijk is, bepaal dan een gebied dat vrij is van metaal voor herkalibratie (zie volgende paragraaf).
Markeer indien gewenst doellocaties. Kruisdraden aan de boven- en voorkant van het apparaat laten zien waar de gevoeligheid maximaal is.

HERKALIBRATIE VOOR MAXIMALE DIEPTE NAUWKEURIGHEID

De MT 6 kalibreert automatisch bij het inschakelen. Echter, de nauwkeurigheid van de diepte is afhankelijk van de materialen in de omgeving van de meting, in het bijzonder wanneer de materialen metaal of metaalhoudende mineralen kunnen bevatten, zoals gebruikelijk is bij verschillende soorten beton. Het is dus vaak nuttig om na het voorscannen van doelen te herkalibreren voordat een definitieve diepte wordt vastgesteld. Herkalibratie heeft geen invloed op de positioneringsnauwkeurigheid.

Om te herkalibreren:

Zoek een gebied op het oppervlak waar geen indicatie is van metaal.
Opmerking: Als er een rasterpatroon bestaat, zoals kan voorkomen bij wapening in beton, is er mogelijk geen metaalvrij gebied. In dit geval kunnen de beste resultaten worden verkregen door halverwege tussen doelen te kalibreren. De nauwkeurigheid kan echter worden beïnvloed en herkalibratie verbetert mogelijk niet de algehele diepte nauwkeurigheid.
Druk op de PRESS TO RECALIBRATE (DRUK OM TE HERKALIBREREN) schakelaar en laat deze los. Alle pictogrammen op het display lichten tijdens de kalibratie even op.
Scan de doelgebieden opnieuw. Een definitieve diepte kan nu worden verkregen van de diepte-indicator.

DIEPTE NAUWKEURIGHEID EN DOELGROOTTE

De diepte aflezingen zijn specifiek afgestemd op het meten van ¹⁄₂ inch koperen pijp of #4 wapening. Voor elk ander metalen object zal de diepte aflezing van de MT 6 minder nauwkeurig zijn.

Kleine objecten zoals spijkerkoppen zullen ondieper zijn dan aangegeven.
Voor andere wapening dan #4 is de diepte aflezing nauwkeurig tot ongeveer ±1 inch (±2,54 cm).
Voor ¹⁄₄ inch koperen pijp zal de werkelijke diepte ongeveer 30% ondieper zijn dan aangegeven.
Voor ³⁄₄ inch koperen pijp kan de werkelijke diepte ongeveer 20% dieper zijn dan aangegeven.
Grote metalen objecten, zoals stukken plaatmetaal, kunnen op zeer geringe diepte foutieve indicaties geven van het metaaltype (magnetisch vs. niet-magnetisch).

Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.
In situaties met meerdere, dicht op elkaar geplaatste doelen, is de MT 6 mogelijk niet in staat om de exacte locatie en/of diepte van elk stuk metaal te detecteren. Wees altijd voorzichtig en draag een veiligheidsbril bij het spijkeren, snijden of boren in muren, vloeren en plafonds die metalen objecten kunnen bevatten.
Als een magnetisch en niet-magnetisch object (bijv. wapening en koperen pijp) naast elkaar of bovenop elkaar zijn geplaatst, kan de MT 6 moeite hebben om ze te lokaliseren.

SPECIALE OVERWEGINGEN

Ruwe Oppervlakken: Veeg het te scannen gebied schoon van zand en steentjes. Als het scan oppervlak nog steeds vrij ruw is, plaats dan zeer dun karton tussen het oppervlak en het apparaat. De karton dikte moet worden afgetrokken van de diepte aflezing om de werkelijke diepte tot het doel te bepalen.
Temperatuur Veranderingen: MT 6 is ontworpen om te werken bij ongeveer 70ºF (21ºC). De gevoeligheid neemt enigszins af bij hogere temperaturen, maar wordt niet merkbaar beïnvloed bij lagere temperaturen.
Niet-metalen Objecten: MT 6 lokaliseert alleen metalen objecten. Niet-metalen objecten zoals houten balken en keramische of PVC-buizen kunnen niet met dit product worden gelokaliseerd.

NUTTIGE TIPS

Situatie	Waarschijnlijke Oorzaken	Oplossingen
Moeite met het nauwkeurig detecteren van metaal.	Metaal te dicht op elkaar geplaatst verhindert kalibratie.	Vermijd het dragen van sieraden, inclusief horloges, bij het gebruik van de MT 6 en verplaats grote metalen gereedschappen indien mogelijk uit de buurt van het doel. Gebruik constante, lichte druk tijdens het scannen. Sta 5 tot 10 minuten toe voordat de temperatuur stabiliseert voor de bediening als het apparaat is verplaatst naar een gebied met een verandering van 10ºF (-12ºC) of meer (bijv. van een gebouw met airconditioning naar buiten op een warme dag).
Onnauwkeurige kalibratie en/of diepte aflezing omdat magnetische/niet-magnetische objecten naast elkaar of bovenop elkaar zijn geplaatst.	Direct over een metalen doel gekalibreerd. Beton en wapening bevinden zich in segmenten die op verschillende tijdstippen kunnen zijn gegoten.	Kalibreer uit de buurt van metaal om de dieptes nauwkeurig te bepalen. Beweeg het apparaat een paar centimeter en kalibreer opnieuw. Zorg ervoor dat de MT 6 het oppervlak raakt dat hij scant. Vertrouw niet op een enkele kalibratie voor het hele gebied. Scan elk segment afzonderlijk voor; kalibreer en bepaal de diepte van de doelen voor elk segment beton. Voor maximale nauwkeurigheid op beton, zorg ervoor dat het beton volledig is uitgehard.
Kalibratie is verloren.	Het apparaat is uitgeschakeld of de modus is gewijzigd.	Her kalibreer elke keer dat u de modus wijzigt of het apparaat inschakelt.
Pieptoon lijkt niet gerelateerd aan doelen.	Scannen in de buurt van de rand van een stuk beton. Doel is meer dan 4 inch (10 cm) diep; het apparaat piept niet op hetzelfde moment als de plus/min wijziging en de maximale diepte balken verschijnen.	Negeer de pieptoon en vertrouw op diepte balken om het doel te lokaliseren.
Het apparaat maakt een lange, lage toon en het display keert niet terug naar normaal.	Er is een kalibratie fout opgetreden.	Herpositioneer de MT 6 en kalibreer opnieuw.
Batterij bijna leeg indicator.	De batterij heeft minder dan 5 uur gebruik over.	Vervang de batterij om de gevoeligheid te behouden.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Zircon MT 6 - Handleiding elektronische metaaldetector
