Zircon ElectriScanner e60c - AC Scanner met metaaldetectie handleiding

Inhoud

VOORDAT U BEGINT

  • Gebruik altijd nieuwe alkalinebatterijen met een verlengde houdbaarheidsdatum van minstens 3 jaar na de huidige datum.
  • Vertrouw niet uitsluitend op de scanner om items achter een oppervlak te lokaliseren. Gebruik andere informatie om dergelijke items te lokaliseren voordat u het oppervlak binnendringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaard praktijken voor afstand tussen stijlen.
  • Metingen moeten altijd consistent en herhaalbaar zijn.
  • Zircon scanners worden alleen aanbevolen voor gebruik binnenshuis.
  • Andere objecten die vaak in muren, vloeren of plafonds voorkomen, zijn waterleidingen, gasleidingen, brandstoppen en elektrische bedrading.
  • De detectiediepte en nauwkeurigheid kunnen variëren afhankelijk van de omstandigheden van de scanomgeving, zoals het mineraalgehalte, vocht, textuur en consistentie van de wandmaterialen.
  • Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt (behalve bij het scannen).
  • Vanwege de nabijheid van elektrische bedrading of leidingen tot het wandoppervlak, moet er altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

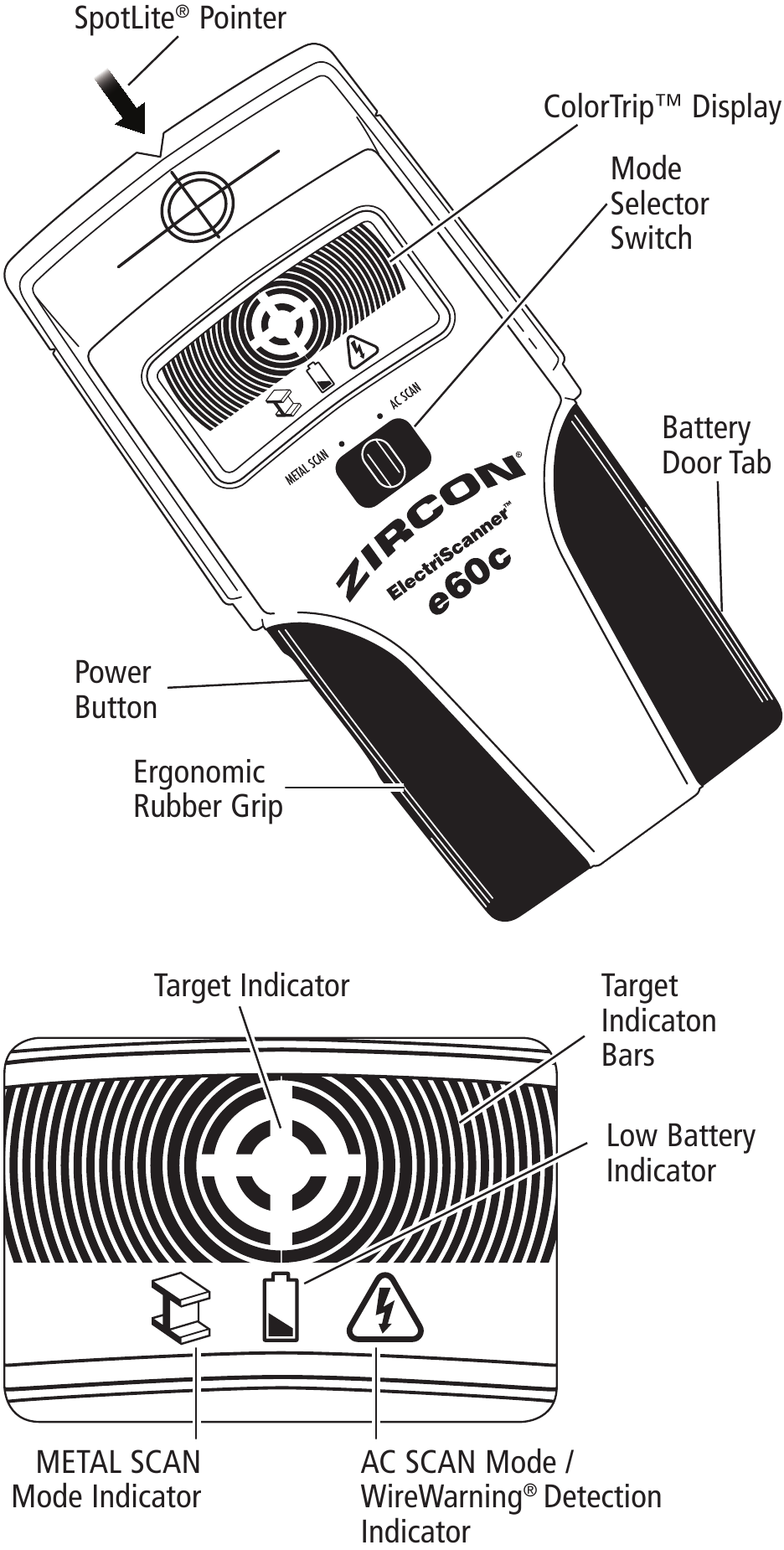

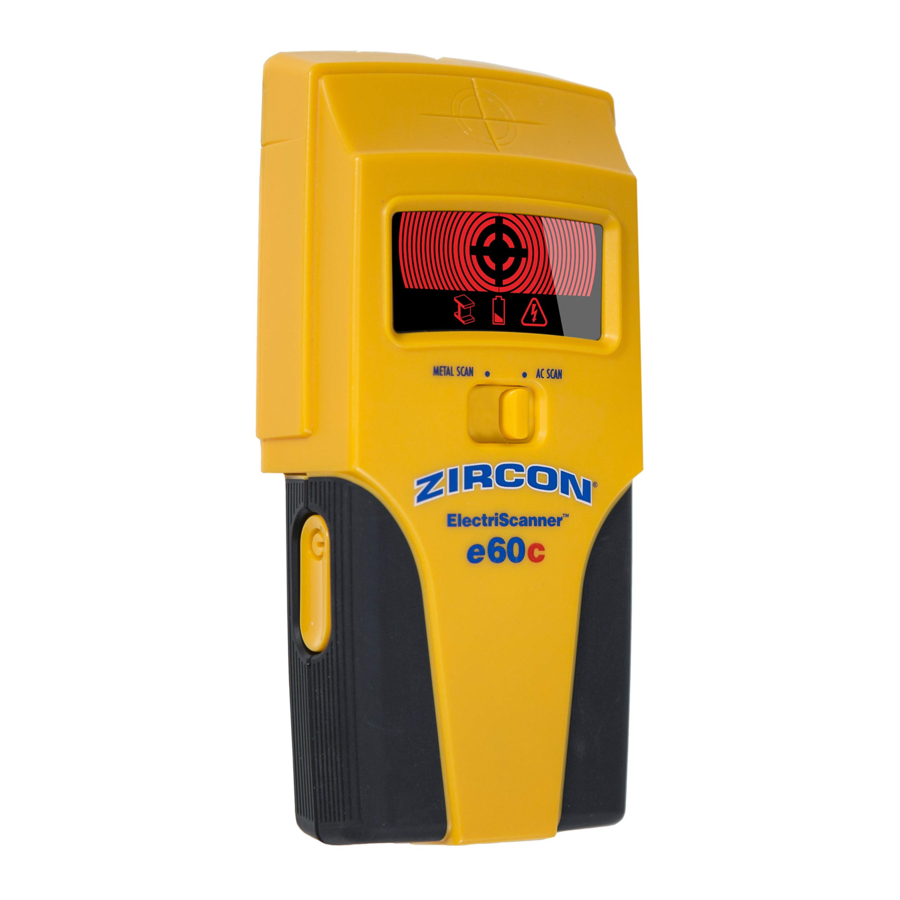

Onderdelen en functies

Onderdelen en functies

2 scanmodi

  • AC SCAN lokaliseert actieve, niet-afgeschermde AC-draden tot 50 mm (2") diep
  • METAL SCAN lokaliseert ferro (magnetisch) metaal, zoals staal, tot 75 mm (3") diep, en non-ferro (niet-magnetisch) metaal, zoals koperen leidingen, tot 38 mm (11⁄2") diep

Het geavanceerde ColorTrip Display licht rood op in AC SCAN Mode en blauw in METAL SCAN Mode. WireWarning Detection detecteert en waarschuwt automatisch voor actieve AC-draden (wisselstroom) in beide modi. Wanneer AC-spanning wordt gedetecteerd, knippert het display rood.

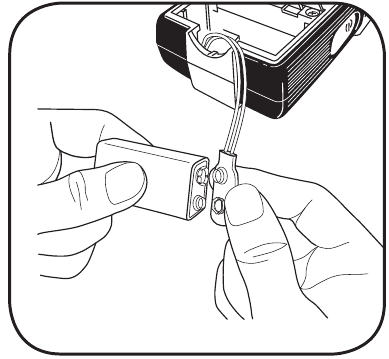

9-VOLTS BATTERIJ PLAATSEN

9-VOLTS BATTERIJ PLAATSEN

Gebruik altijd nieuwe alkalinebatterijen met een verlengde houdbaarheidsdatum van minstens 3 jaar na de huidige datum. Zorg ervoor dat u niet aan de draden trekt wanneer u een oude batterij loskoppelt.


De indicator voor een bijna lege batterij knippert wanneer de batterijlading te laag is om de scanner goed te laten functioneren.
Vertrouw niet uitsluitend op de scanner om items achter een oppervlak te lokaliseren. Gebruik andere informatie om items te lokaliseren voordat u het oppervlak binnendringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard praktijken voor afstand tussen stijlen.

MODUS SELECTEREN / INSCHAKELEN

Verplaats de moduskeuzeschakelaar naar de gewenste modus: AC SCAN of METAL SCAN.

Om de scanner te activeren, houdt u de Power Button (Aan/uit-knop) ingedrukt. Als de knop niet wordt ingedrukt en vastgehouden, wordt het apparaat uitgeschakeld.

SCANNEN OP AC (wisselstroom)

Gebruik AC SCAN om actieve (hete), niet-afgeschermde bedrading te vinden, tot 50 mm (2") onder het gescande oppervlak.

informatie SCHAKEL ALTIJD DE STROOM UIT WANNEER U IN DE BUURT VAN ELEKTRISCHE BEDRADING WERKT (BEHALVE BIJ HET SCANNEN).

Voor het beste resultaat houdt u de scanner vast zoals weergegeven (Figuur A) en beweegt u langzaam tijdens het scannen. Raak het oppervlak niet aan tijdens de kalibratie of scan.

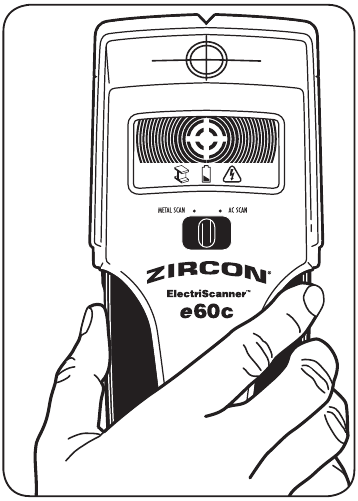

SCANNEN OP AC (wisselstroom) - Stap 1
Figuur A

  1. Zet de modus op AC SCAN.
  2. Houd de scanner plat tegen de muur en houd vervolgens de Power Button (Aan/uit-knop) ingedrukt. Een korte pieptoon bevestigt dat de kalibratie is voltooid. BEWEEG DE SCANNER NIET TIJDENS DE KALIBRATIE.
  3. Terwijl u de Power Button (Aan/uit-knop) ingedrukt houdt, schuift u de scanner langzaam tegen de muur. Voor een sterke uitlezing zal de SpotLite Pointer (SpotLite-aanwijzer) schijnen, een constant piepgeluid klinken en de Target Indicator (Doelindicator) weergeven. (Figuur B)
    SCANNEN OP AC (wisselstroom) - Stap 2
    Figuur B
  4. Markeer de plek waar de meeste Target Indication Bars (Doelaanwijzingsbalken) op het display verschijnen. (Figuur C)
    SCANNEN OP AC (wisselstroom) - Stap 3
    Figuur C
  5. Ga verder in dezelfde richting totdat de balken afnemen en keer vervolgens de richting om. Markeer de plek waar de displaybalken pieken. (Figuur D)
    SCANNEN OP AC (wisselstroom) - Stap 4
    Figuur D

    Het midden tussen de twee markeringen is de locatie van de actieve AC-bedrading. (Figuur E)
    SCANNEN OP AC (wisselstroom) - Stap 5
    Figuur E

Als het apparaat actieve elektriciteit over een groot gebied aangeeft, verlaagt u de gevoeligheid van de scanner om het scangebied te verfijnen en de actieve AC-bedrading nauwkeuriger te lokaliseren (zie HET AC-SCAN VERFIJNEN hieronder).


NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE BEDRADING IN DE MUUR ZIT. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT.
HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

HET AC-SCAN VERFIJNEN

  1. Laat de Power Button (Aan/uit-knop) los en plaats de scanner vervolgens over een van de vorige markeringen. Dit wordt gereset naar een lagere gevoeligheid en versmalt het scangebied.
  2. Houd de Power Button (Aan/uit-knop) ingedrukt en herhaal de stappen 3-5 onder SCANNEN OP AC.
  3. Herhaal dit indien nodig voor meer nauwkeurigheid.

waarschuwing OPMERKING: AC SCAN detecteert alleen actieve (hete) niet-afgeschermde AC-bedrading. Raadpleeg de WAARSCHUWINGSverklaring onder WireWarning Detection hieronder voor belangrijke details en waarschuwingen over AC-detectie.

WIREWARNING DETECTION
De Zircon® WireWarning Detection-functie werkt continu in beide modi. Wanneer actieve AC-spanning wordt gedetecteerd in de METAL SCAN Mode, wordt de waarschuwingsindicator weergegeven en knippert het display rood. Als het scannen begint boven een actieve AC-draad, knippert de indicator of de middelste balken (in AC SCAN) continu op het rode display.
Wees uiterst voorzichtig onder deze omstandigheden, of wanneer er actieve AC-bedrading aanwezig is.


DE SCANNER DETECTEERT MOGELIJK GEEN ACTIEVE STROOM ALS DE DRAADEN ZICH MEER DAN 50 MM (2") ONDER HET GESCANDDE OPPERVLAK BEVINDEN, IN BETON, IN EEN LEIDING ZITTEN, ACHTER EEN PLYWOOD-SCHUIF WAND OF METALEN WANDBEKLEDING, OF ALS ER VOCHT AANWEZIG IS IN DE OMGEVING OF HET GESCANDDE OPPERVLAK.

SCANNEN OP METAAL

Gebruik METAL SCAN om ferro (magnetisch) metaal, zoals constructiestaal of betonijzer, tot 75 mm (3") onder het gescande oppervlak te lokaliseren, of non-ferro (niet-magnetisch) metaal, zoals koperen leidingen, tot 38 mm (11⁄2") gescand oppervlak.

  1. Zet de modus op METAL SCAN.
  2. Voor maximale gevoeligheid houdt u de Power Button (Aan/uit-knop) ingedrukt. Houd de scanner uit de buurt van het oppervlak totdat een korte pieptoon bevestigt dat de kalibratie is voltooid en plaats deze vervolgens tegen het te scannen oppervlak.
  3. Terwijl u de Power Button (Aan/uit-knop) ingedrukt houdt, schuift u de scanner langzaam tegen de muur. Voor een sterke uitlezing zal de SpotLite Pointer (SpotLite-aanwijzer) schijnen, een constant piepgeluid klinken en de Target Indicator (Doelindicator) weergeven. (Figuur B)
  4. Markeer de plek waar de meeste Target Indication Bars (Doelaanwijzingsbalken) worden weergegeven. (Figuur C)
  5. Blijf in dezelfde richting schuiven totdat de balken afnemen en keer vervolgens de richting om. Markeer de plek waar de meeste Target Indication Bars (Doelaanwijzingsbalken) worden weergegeven. (Figuur D) Het midden tussen de twee markeringen is de locatie van het metalen object.

waarschuwing OPMERKING: Als de scanner een groot gebied met metaal aangeeft, verfijnt u de scan om het gescande gebied te verkleinen.

HET METAALSCAN VERFIJNEN

  1. Laat de Power Button (Aan/uit-knop) los en plaats de scanner vervolgens over een van de vorige markeringen. Dit wordt gereset naar een lagere gevoeligheid en versmalt het scangebied.
  2. Houd de Power Button (Aan/uit-knop) ingedrukt en herhaal de stappen 3-5 onder SCANNEN OP METAAL.
  3. Herhaal dit indien nodig voor meer nauwkeurigheid.

waarschuwing OPMERKING: Als er balken worden weergegeven, is er metaal aanwezig. Kleine doelen of doelen die zich diep onder het oppervlak bevinden, kunnen slechts twee of vier balken weergeven, en de scanner kan mogelijk niet het midden van het metaal lokaliseren.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang Deze scanner functioneert normaal op muren bedekt met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Behang moet mogelijk enkele weken na het aanbrengen drogen.

Vers geverfde muren Het kan een week of langer duren voordat de verf na het aanbrengen droog is.

Lat en pleister Gebruik METAL SCAN om de spijkerkoppen te lokaliseren die houten latten aan de stijlen bevestigen. Als het pleisterwerk is voorzien van metalen gaasversterking, kan de scanner geen stijlen door dat materiaal detecteren.

Sterk gestructureerde muren, akoestische plafonds, houten vloeren, ondervloeren of gipsplaten over multiplex beplating Gebruik de METAL SCAN-modus om spijkers of schroeven te lokaliseren die mogelijk verticaal zijn uitgelijnd waar een stijl of balk is geplaatst.

Elektrische bedrading en leidingen Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

waarschuwing OPMERKING: De detectiediepte en nauwkeurigheid kunnen variëren afhankelijk van de omstandigheden van de scanomgeving, zoals het mineraalgehalte, vocht, textuur en consistentie van de wandmaterialen.

PROBLEEMOPLOSSING & BOUWTIPS

SITUATIE WAARSCHIJNLIJKE OORZAAK OPLOSSING
Het spanningsgebied lijkt groter dan de werkelijke draad tijdens AC SCAN. Spanningsdetectie kan zich verspreiden op gipsplaten tot wel 30 cm (12") aan elke kant van de draad. Versmal de scandetectie:
  1. Schakel de scanner uit.
  2. Schakel hem opnieuw in aan de rand van waar de draad voor het eerst werd gedetecteerd.
  3. Herhaal de scan.
Moeilijk om metaal te detecteren. De scanner is gekalibreerd over een metalen object of het metalen object is te diep of te klein.
  • De scanner is mogelijk gekalibreerd over een metalen object, waardoor de gevoeligheid is verminderd. Probeer op een andere locatie te kalibreren.
  • Scan zowel in horizontale als verticale richting. De metaalgevoeligheid is verhoogd wanneer het metalen object parallel aan de sensor loopt.
De metaalobjectuitlezing lijkt breder dan de werkelijke grootte. De scannervoeligheid is te hoog gekalibreerd. Om de gevoeligheid in de METAL SCAN Mode te verminderen, kalibreert u de scanner opnieuw over een van de eerste twee markeringen (zie de stappen onder SCANNEN OP METAAL).
Het display knippert continu rood aan het begin van de scan. De scanner is direct boven een gebied met actieve AC gekalibreerd. Laat de Power Button (Aan/uit-knop) los, schuif het gereedschap een paar centimeter (5-8 cm) naar links of rechts en herhaal de scan.
Elektrische draden worden vermoed, maar er worden geen gedetecteerd. Draden zijn afgeschermd door een metalen leiding, gevlochten draad of metalen wandbekleding. Gebruik de METAL SCAN Mode om te scannen op metaal, draad of metalen leiding.
Draden die zich dieper dan 50 mm (2") van het oppervlak bevinden, worden mogelijk niet gedetecteerd. Als er een stopcontactschakelaar is, zet u deze in de AAN-stand tijdens het scannen, maar zet u deze UIT wanneer u in de buurt van de draden werkt. Wees extra voorzichtig als het gebied is voorzien van multiplex, een dikke houten achterkant achter gipsplaten of muren die dikker zijn dan normaal.
Draden zijn mogelijk niet actief. Steek een lamp in het stopcontact en zet deze aan om te testen of de draden actief zijn.
De Low Battery Indicator (Indicator voor bijna lege batterij) knippert en de scanner werkt niet. Batterij bijna leeg. Plaats een nieuwe 9-volt alkalinebatterij met een verlengde houdbaarheidsdatum.

FCC Part 15 Class B Registration Warning: This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions:

  1. this device may not cause harmful interference, and
  2. this device must accept any interference received, including interference that may cause undesired operation.

Bezoek www.zircon.com voor de meest actuele instructies.
