Argo KENNY EVO - Handleiding voor Draagbare Airconditioner

Lees de instructies zorgvuldig door voordat u het apparaat bedient of onderhoudswerkzaamheden uitvoert.
Neem alle veiligheidsinstructies in acht; het niet naleven hiervan kan leiden tot ongevallen en/of schade. Bewaar deze instructies op een veilige plaats voor toekomstig gebruik.

Apparaat gevuld met ontvlambaar gas R290.

Lees de gebruikershandleiding voordat u het apparaat installeert en gebruikt.

Lees de servicehandleiding voordat u het apparaat repareert.

Het Koelmiddel R290

• Om de functie van de airconditioner te realiseren, circuleert er een speciaal koelmiddel in het systeem. Het koelmiddel is de fluoride R290 = 3 GWP (Global warming potential). Dit koelmiddel is ontvlambaar en geurloos. Het kan onder bepaalde omstandigheden tot explosies leiden, maar de ontvlambaarheid van dit koelmiddel is zeer laag en het kan alleen door vuur worden ontstoken.
• In vergelijking met andere veel voorkomende koelmiddelen is R290 een niet-vervuilend koelmiddel dat geen schade toebrengt aan de ozonlaag en geen effect heeft op het broeikaseffect. R290 heeft zeer goede thermodynamische eigenschappen wat leidt tot een zeer hoge energie-efficiëntie. De units hebben daarom minder vulling nodig.

Probeer het ontdooiproces niet te versnellen of het apparaat op andere manieren schoon te maken dan die door de fabrikant worden aanbevolen. Mocht reparatie noodzakelijk zijn, neem dan contact op met uw dichtstbijzijnde erkende Argoclima Service Centrum. Alle reparaties die worden uitgevoerd door onbekwaam personeel kunnen gevaarlijk zijn. Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen. (bijvoorbeeld: open vuur, een werkend gastoestel of een werkende elektrische kachel.) Niet doorboren of verbranden.
Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een ruimte met een vloeroppervlak groter dan 7 m². Volg voor reparaties uitsluitend de instructies van de fabrikant voor apparaten die gevuld zijn met R290 ontvlambaar gas. Wees ervan bewust dat koelmiddelen geen geur hebben.

ALGEMENE BEDIENINGS- EN VEILIGHEIDSINSTRUCTIES

• Dit apparaat is een draagbare airconditioner die is ontworpen voor huishoudelijk gebruik.
• Gebruik deze airconditioner alleen zoals beschreven in deze handleiding.
• Zorg ervoor dat de vereiste spanning en frequentie (220-240 V / 50 Hz) overeenkomen met de beschikbare stroombron.
• Zekering type FSD of 50F 250V, de elektriciteit die door de zekering gaat mag niet hoger zijn dan 3.15A.
• Dit apparaat kan worden gebruikt door kinderen ouder dan 8 jaar en door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of die onvoldoende ervaring of de nodige kennis hebben, mits ze onder toezicht staan of zijn geïnstrueerd over hoe het apparaat veilig te gebruiken en de gevaren die aan het gebruik ervan zijn verbonden, begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Reinigings- en onderhoudswerkzaamheden die normaal door de gebruiker worden uitgevoerd, mogen niet worden uitgevoerd door kinderen zonder toezicht.
• Zorg ervoor dat het elektrische systeem in staat is om de bedrijfsstroom te leveren die de airconditioner nodig heeft, naast de stroom die normaal wordt verbruikt door andere apparaten (elektrische apparaten, verlichtingssysteem, enz.). Raadpleeg de maximale vermogensopnamegegevens die op het typeplaatje van de airconditioner staan.
• Aansluiting op het elektriciteitsnet moet plaatsvinden in overeenstemming met de geldende installatienormen.
• Zorg ervoor dat de automatische schakelaars en systeembeveiligingskleppen bestand zijn tegen een aanloopstroom van 6A (normaal gesproken gedurende minder dan 1 seconde).
• Het stopcontact moet altijd een efficiënte aardverbinding bevatten.
• Zorg ervoor dat de stekker correct in het stopcontact is gestoken. Gebruik geen meerdere adapters. Raak de stekker niet aan met natte handen. Zorg ervoor dat de stekker schoon is.
• Gebruik de stekker niet om de airconditioner te starten/stoppen: gebruik in plaats daarvan de "ON/OFF" (AAN/UIT) knop op de afstandsbediening of het bedieningspaneel.
• Installeer de airconditioner niet in ruimtes die mogelijk worden blootgesteld aan waterspatten (bijv. wasserijen).
• Deze airconditioner kan worden gebruikt door kinderen van 8 jaar of ouder en door personen met verminderde fysieke, zintuiglijke en mentale vermogens, of die de nodige ervaring en kennis missen, mits ze onder toezicht staan of zijn geïnstrueerd over het gebruik ervan door een persoon die verantwoordelijk is voor hun veiligheid, zodat ze zich volledig bewust zijn van de bijbehorende risico's.
• Voordat u het apparaat verplaatst of reinigt, moet u ervoor zorgen dat het is losgekoppeld van het stopcontact.
• Verplaats de airconditioner niet terwijl deze in werking is; schakel eerst het apparaat uit en controleer en verwijder eventueel gevormd condensaat.
• Om het apparaat uit te schakelen, zet u de afstandsbediening op "OFF" (UIT) en trekt u de stekker uit het stopcontact. Trek alleen aan de stekker. Trek niet aan het snoer.
• Gebruik het apparaat niet als het snoer of de stekker beschadigd is. Neem contact op met een servicecentrum om een beschadigd netsnoer te vervangen, om veiligheidsrisico's te voorkomen.

VOORZICHTIG!

• Steek geen voorwerpen in de airconditioner: dit is erg gevaarlijk omdat de ventilator op hoge snelheid draait.
• Zorg ervoor dat de lucht vrij rond de unit kan circuleren. Bedek de luchtinlaat- en uitlaatroosters niet met gordijnen of andere middelen.

• De airconditioner moet minstens 50 cm van de muur of andere obstakels worden geplaatst, op een vlakke en stabiele ondergrond om waterlekkage te voorkomen.
• De airconditioner is uitgerust met een systeem om de compressor te beschermen tegen overbelasting. Dit betekent dat de compressor pas 3 minuten na de vorige stop start.
• Wacht minstens 3 minuten voordat u de unit start. Dit helpt voorkomen dat de compressor beschadigd raakt.
•
  In geval van een anomalie, schakel het apparaat uit en trek de stekker uit het stopcontact. Demonteer of probeer het product niet te repareren of te wijzigen. Neem in geval van een storing rechtstreeks contact op met het servicecentrum.

• Stel de airconditioner niet bloot aan direct zonlicht, omdat de kleur van de materialen kan veranderen; bovendien kan het apparaat oververhit raken waardoor het beveiligingsmechanisme ingrijpt en het apparaat uitschakelt.
• Gebruik geen insecticiden, oliën, reinigingsmiddelen of spuitverf in de buurt van het apparaat; gebruik geen agressieve chemische reinigingsmiddelen om de behuizing schoon te maken: dit kan de afwerking en kleur beschadigen.
• Sluit alle open ramen om de efficiëntie van de airconditioning te maximaliseren.

De fabrikant is niet aansprakelijk als de veiligheids- en ongevallenpreventievoorschriften niet worden nageleefd.

BESCHRIJVING VAN HET APPARAAT

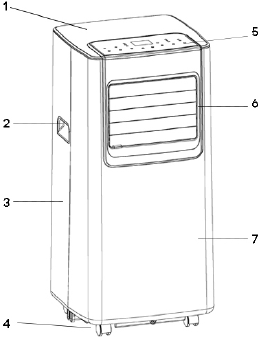

VOORAANZICHT

1. BOVENPANEEL
2. HANDGREEP
3. ACHTERSTRUCTUUR
4. Zwenkwielen
5. BEDIENINGSPANEEL – KNOPPEN VOOR
6. BEDIENING ZONDER AFSTANDSBEDIENING
7. VINNEN EN LUCHTSTROOMUITLAAT

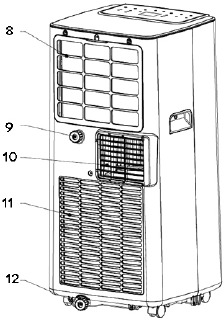

ACHTERAANZICHT

8. VOORSTRUCTUUR
9. LUCHTINLAAT
10. AFVOERGAT VOOR ONTVOCHTIGINGSFUNCTIE
11. LUCHTAFVOER EN AANSLUITING
12. LUCHTINLAAT
13. AFVOERGAT VOOR KOELFUNCTIE

Min/max bedrijfslimieten (interne temperatuur)
Koeling: 7°C DB / 35°C DB
Ontvochtiging: 17°C DB / 35°C DB
Instelbereik kamertemperatuur koelmodus: 16°C DB / 31°C DB

APPARAAT OPSTARTEN

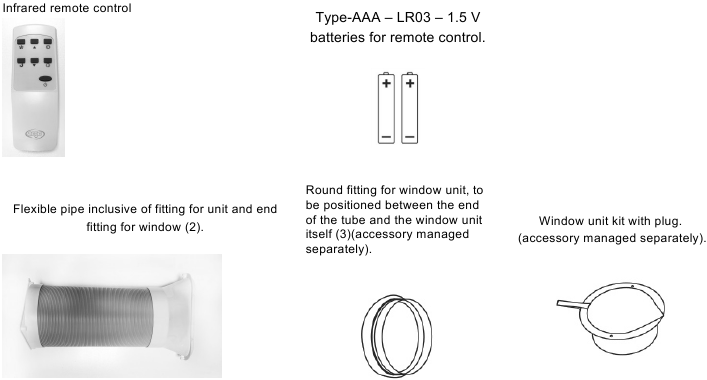

Open de verpakking en trek de doos eruit. Verwijder het product en de andere meegeleverde elementen (afgebeeld in de onderstaande doos).

Plaats het product verticaal op een vlakke en stabiele ondergrond, zo dicht mogelijk bij een raam en op minstens 50 cm afstand van muren of andere obstakels.

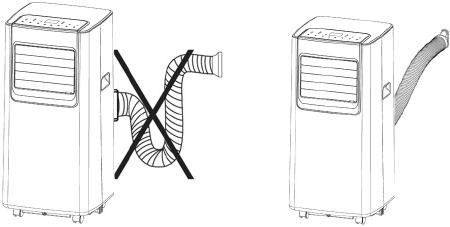

GEBRUIK MET EINDSTUK VOOR RAAM

1. Rek de flexibele slang voldoende uit zodat deze de buitenkant bereikt (max. 1,5 m) en haak hem vast aan de achterkant van de airconditioner.

2. Open het raam en vergrendel een van de twee bladen met de hendel.
3. Laat de terminalaansluiting op het vaste blad rusten en breng het andere blad van het raam dichtbij.

4. Vermijd strakke bochten of vouwen in de flexibele pijp.


GEBRUIK MET RAAMUNIT KIT

(accessoire afzonderlijk beheerd)

1. Maak een gat met een diameter van ongeveer 133 mm in het glazen raam.

2. Plaats de raamunit in het raam.

3. Steek de ronde fitting in de intrekbare flexibele pijp en steek deze laatste met zijn ronde fitting in de raamunit zonder de plug.
4. Steek de ronde fitting op de flexibele pijp.

5. Steek de aldus gemonteerde flexibele pijp in de achterkant van de airconditioner.


Als de airconditioner gedurende langere tijd niet wordt gebruikt, koppelt u de pijp los en sluit u de raamunit aan.
Sluit het netsnoer aan op een geschikt stopcontact (220-240V). Plaats de meegeleverde batterijen in de afstandsbediening en zorg ervoor dat de polen overeenkomen. Selecteer de gewenste bedrijfsmodus vanaf de afstandsbediening.

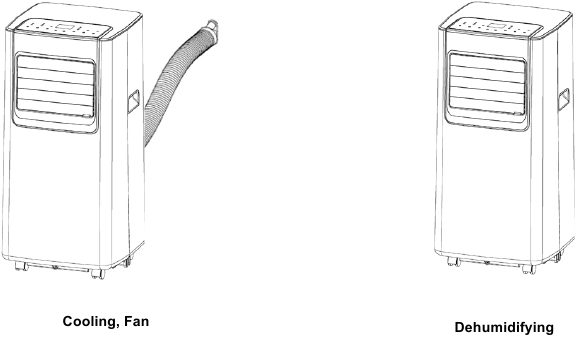

HOE HET APPARAAT TE GEBRUIKEN

Dit apparaat kan worden gebruikt voor koeling, ontvochtiging en ventilatie.
Laat het apparaat, voordat u het gebruikt, minstens twee uur rechtop staan.
Wanneer u tussen modi schakelt, blijft de ventilator draaien, maar de compressor stopt: de compressor start na 3 minuten opnieuw. Deze vertraging beschermt de compressor tegen mogelijke schade.

DE AFVOERSLANG MOET ALTIJD OP het apparaat AANGESLOTEN ZIJN: de enige uitzondering is wanneer het apparaat alleen in de ontvochtigingsmodus wordt gebruikt, in welk geval het apparaat direct in de kamer moet worden afgevoerd voor maximale efficiëntie (zie de paragraaf "Ontvochtigingsmodus").
Reinig de luchtfilters onder het gemakkelijk verwijderbare achterrooster regelmatig om de airconditioner efficiënt te laten werken.

WERKINGSMODI

KOELMODUS

• De "Cool" LED (Koel LED) op het bedieningspaneel gaat branden.
• De temperatuur kan worden ingesteld tussen 16°C en 31°C.
• In deze modus, elke keer dat de ON/OFF button (Aan/Uit knop) wordt ingedrukt, schakelt het apparaat uit, slaat het apparaat de temperatuurinstelling op en behoudt deze instelling wanneer het weer wordt ingeschakeld.
• In deze modus kan de ventilatorsnelheid worden aangepast en kunnen de Timer- en SLEEP-functies worden ingesteld.
• Voor een stillere werking laat u de ventilator op lage snelheid draaien.

ONTVOCHTIGINGSMODUS (DROOG)

• Druk op de MODE button (MODUS knop) om de ontvochtigingsmodus te selecteren.
• De temperatuur wordt geregeld door de elektronische printplaat en kan niet worden aangepast.
• In deze modus, elke keer dat de ON/OFF button (Aan/Uit knop) wordt ingedrukt, schakelt het apparaat uit, slaat het apparaat de instellingen op en behoudt deze wanneer het weer wordt ingeschakeld.
• De ventilatorsnelheid is ingesteld op laag en kan niet worden aangepast.

LET OP
De airconditioner koelt de ruimte niet wanneer deze als ontvochtiger werkt.
Wanneer het apparaat als ontvochtiger wordt gebruikt, mag de flexibele slang niet worden aangesloten.
Voor maximale ontvochtigingsefficiëntie laat u de achterste afvoeraansluiting vrij om direct in de omgeving te worden afgevoerd.
De ontvochtigingsmodus wordt aanbevolen tijdens de herfst en de winter.
Indien gebruikt tijdens de zomer, is het het beste om de flexibele slang aangesloten te laten, zodat de hete lucht naar buiten wordt afgevoerd in plaats van de kamer in.
Tijdens het ontvochtigen moet continue drainage worden toegepast (zie het volgende hoofdstuk, "HOE CONDENSAAT TE VERWIJDEREN").

VENTILATORMODUS

• Druk op de MODE button (MODUS knop) om ventilatie te selecteren totdat het bijbehorende pictogram verschijnt.
• In deze modus kan de ventilatorsnelheid worden aangepast.
• De temperatuur kan niet worden aangepast.

HOE CONDENSAAT TE VERWIJDEREN

Koeling

Dit apparaat verdampt automatisch condensaat in de koelmodus. Zorg ervoor dat wanneer het apparaat in de koelmodus werkt, de rubberen doppen die de drainagegaten aan de achterkant van het apparaat afsluiten, goed zijn geplaatst.
Wanneer de airconditioner in de koelmodus werkt, is er geen continue condensaatafvoer nodig; alleen in specifieke weersomstandigheden met een zeer hoge luchtvochtigheid kan er water in het apparaat terechtkomen. Wanneer de container vol is, licht de "Full" LED (volle tank) op het bedieningspaneel op om de volledige status aan te geven en de werking van het apparaat te blokkeren.
Om de container te legen, schakelt u de airconditioner uit en trekt u de stekker eruit. Verwijder de dop van het achterste drainagegat en richt deze op een normale afvoer.
Zorg ervoor dat de slang niet gedraaid of gebogen is. De slang moet naar beneden hellen.
Sluit het drainagegat opnieuw af met de dop en hervat het gebruik van de airconditioner.

Ontvochtiging

Wanneer u de airconditioner in de ontvochtigingsmodus gebruikt, is het raadzaam om altijd te zorgen voor continue drainage, om de ontvochtigingsefficiëntie te maximaliseren.
Sluit het ene uiteinde van de PVC-pijp (niet meegeleverd) aan op het bovenste afvoergat en plaats het andere uiteinde boven een afvoer.

WERKING VAN DE AFSTANDSBEDIENING

1. Gebruik alleen batterijen van het type LR03 / 1,5V die voldoen aan de Batterijenrichtlijn nr. 2006 / 66 / CE en wijzigingen van Richtlijn 56/2013 / UE
2. Schuif de klep open in de richting die wordt aangegeven door de pijl.
3. Plaats de batterijen (LR03/1.5 V) in de afstandsbediening en zorg ervoor dat de polen overeenkomen.
4. Plaats de klep terug.
5. Richt de afstandsbediening op de ontvanger op de airconditioner.
6. De afstandsbediening moet zich binnen 6 meter van de ontvanger bevinden.
7. Er mogen geen obstakels zijn tussen de afstandsbediening en de ontvanger.
8. Laat de afstandsbediening niet vallen en gooi er niet mee.
9. Laat de afstandsbediening niet achter onder fel zonlicht of verwarmingstoestellen en andere warmtebronnen.
10. Verwijder de batterijen uit de afstandsbediening wanneer deze lange tijd niet wordt gebruikt.
11. Als er geen geluid te horen is en het transmissiesymbool op het display niet knippert, moeten de batterijen worden vervangen.
12. Als het systeem reset wanneer de afstandsbedieningsknop wordt ingedrukt, is het elektrische signaal zwak en moeten de batterijen worden vervangen.
13. Lege batterijen moeten op de juiste manier worden afgevoerd.

N.B.:
* De afbeelding toont een algemene afstandsbediening, die bijna alle functietoetsen bevat. Deze kunnen van een iets ander materiaal zijn (afhankelijk van het model).

RICHT VOOR OPTIMALE WERKING VAN DE AFSTANDSBEDIENING DE ZENDERKOP OP DE ONTVANGER OP DE AIRCONDITIONER.

1. ON/OFF BUTTON (AAN/UIT KNOP)
2. TIMER BUTTON (TIMER KNOP)
3. DOWN BUTTON (OMLAAG KNOP)
4. MODE BUTTON (MODUS KNOP)
5. UP BUTTON (OMHOOG KNOP)
6. FAN BUTTON (VENTILATOR KNOP)
7. SLEEP BUTTON (SLAAP KNOP)

1. POWER BUTTON (AAN/UIT KNOP)
   Druk op deze button (knop) om het apparaat aan of uit te zetten.
2. MODE BUTTON (MODUS KNOP)
   Wanneer het apparaat aan staat, drukt u op deze button (knop) om de gewenste modus te kiezen: COOLING (KOELEN), FAN (VENTILATOR) en DEHUMIDIFYING (ONTvochtigen).
3. SLEEP BUTTON (SLAAP KNOP)
   In de cooling mode (koelmodus), drukt u op de UP (OMHOOG) en FAN buttons (VENTILATOR knoppen) om de Sleep mode (slaapmodus) te activeren, waarna het apparaat terugkeert naar de silent mode (stille modus) en energie bespaart.
   N.B.: De Sleep function (slaapfunctie) is niet beschikbaar in de dehumidifying (ontvochtigings) of fan modes (ventilatormodi).
4. DOWN BUTTON (OMLAAG KNOP)
   Druk op deze button (knop) om de temperatuur aan te passen en de tijd in te stellen.
5. UP BUTTON (OMHOOG KNOP)
   Druk op deze button (knop) om de temperatuur aan te passen en de tijd in te stellen.
6. SPEED BUTTON (SNELHEIDSKNOP)
   In de cooling (koel-) en fan modes (ventilatormodi), drukt u op deze button (knop) om de ventilatiesnelheid aan te passen naar low (laag) of high (hoog). In bepaalde omstandigheden werkt de ventilatorsnelheid mogelijk niet volgens de instellingen.
   In de dehumidifying mode (ontvochtigingsmodus) kan deze button (knop) niet worden ingedrukt, waardoor de ventilator gedwongen de lage ventilatorsnelheid zal kiezen.
7. TIMER BUTTON (TIMER KNOP)
   1. Wanneer de airconditioner uit staat, drukt u op "TIMER" om in te stellen wanneer het apparaat moet worden ingeschakeld. Druk op "+" of "–" om de tijd in te stellen en druk nogmaals op "TIMER" om te bevestigen.
   2. Wanneer de airconditioner aan staat, drukt u op "TIMER" om in te stellen wanneer het apparaat moet worden uitgeschakeld. Druk op "+" of "–" om de tijd in te stellen en druk nogmaals op "TIMER" om te bevestigen.
   3. Na het instellen van de tijd drukt u op "TIMER" om de tijdinstelling te annuleren.
8. DISPLAY

ONDERHOUD EN VERZORGING

Voordat u reinigings- of onderhoudswerkzaamheden uitvoert, dient u de stekker uit het stopcontact te halen.

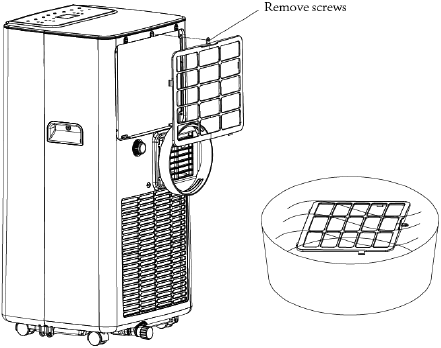

De luchtfilters reinigen

De luchtfilters moeten minstens één keer per twee weken gebruik worden gecontroleerd. Het gebruik van het apparaat met vuile of verstopte filters vermindert de efficiëntie van de airconditioner en kan ernstige problemen veroorzaken.

Om het bovenste filter te verwijderen, draait u de centrale schroef los en trekt u aan de hendel van het rooster.

Gebruik een stofzuiger om het stof van de filters te verwijderen. Mocht dit niet voldoende zijn, was het filter dan met lauw water en een neutraal reinigingsmiddel (indien nodig), spoel het daarna grondig af met koud water en laat het aan de lucht drogen voordat u het terugplaatst. Zodra het filter is vervangen, sluit u het rooster en hervat u het gebruik van de airconditioner.

De behuizing reinigen

Gebruik een vochtige en zachte doek om het buitenoppervlak van het apparaat schoon te maken.
Gebruik geen overdreven heet water, oplosmiddelen, benzine of andere agressieve chemische verbindingen, talkpoeder of borstels: deze kunnen het oppervlak of de kleur van de behuizing beschadigen.
Verwijder eventuele vlekken met lauw water met een beetje neutraal reinigingsmiddel.
Giet geen water op de airconditioner om deze schoon te maken, omdat dit de interne componenten kan beschadigen of een kortsluiting kan veroorzaken.

Opslag

Wanneer de airconditioner lange tijd niet zal worden gebruikt, reinig dan de filters voordat u hem opbergt.
Houd het apparaat te allen tijde in een verticale positie. Plaats geen zware voorwerpen op de airconditioner. Het is raadzaam om het apparaat te beschermen met een plastic folie.

Transport

Transporteer de airconditioner in de verticale positie.
Mocht dit niet mogelijk zijn, leg hem dan op de rechterkant; wanneer het apparaat zijn eindbestemming bereikt, plaats het dan onmiddellijk in de verticale positie en wacht minstens 4 uur voordat u het in de koelmodus gebruikt.

Voor volledige veiligheid dient u regelmatig de staat van het netsnoer te controleren; mocht deze beschadigd zijn als gevolg van slijtage, neem dan contact op met het Service Center om deze te vervangen.

TIPS VOOR MAXIMAAL COMFORT EN MINIMAAL VERBRUIK

CONTROLEER het volgende:

• de inlaat- en uitlaatroosters van de unit zijn altijd vrij;
• de luchtfilters zijn altijd schoon; een vuil filter vermindert de luchtdoorlaat en de prestaties van de unit;
• alle deuren en ramen zijn gesloten, om infiltratie van ongeconditioneerde lucht te voorkomen;
• de flexibele buis is correct gepositioneerd, zonder strakke bochten of krommingen;
• de kamertemperatuur is hoger dan 7°C voor de koelmodus, en hoger dan 17°C voor de ontvochtigingsmodus.
