Inleiding

Uw RIFF is een handige opname-interface die speciaal is ontworpen voor de gitarist en bassist. Hij maakt rechtstreeks verbinding met uw pc, Mac of Apple iOS-apparaat via USB. Het ontwerp is intuïtief en overzichtelijk, waardoor u snel toegang hebt tot alle functies. Extra's zijn onder meer directe signaalmonitoring die opnemen zonder latentie mogelijk maakt. Bovendien vind je er zelfs een verscheidenheid aan vooraf ingestelde gitaarklanken. Laten we dus aan de slag gaan.

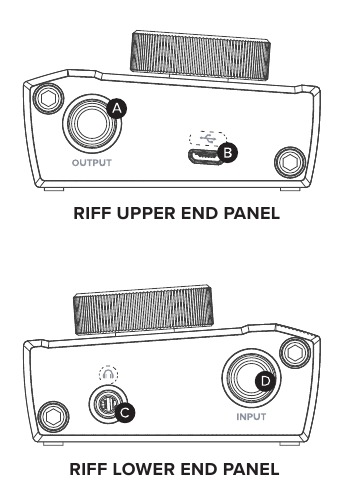

Aan de slag

1. OUTPUT JACK
   Deze stereo-aansluiting biedt een mix van de audio die wordt afgespeeld, samen met het ingangssignaal - afhankelijk van het ingangsvolume dat is ingesteld door de RIFF DIRECT-parameter. Gebruik de juiste bekabeling om deze uitgang indien gewenst aan te sluiten op uw monitoringsysteem. Dit signaal is identiek aan het jack-signaal.

2. USB
   De USB-verbinding brengt een tweeweg audioverbinding tot stand tussen RIFF en uw computer, en voorziet RIFF ook van de stroom die hij nodig heeft. Het display geeft aan dat RIFF is aangesloten en klaar voor gebruik.

3. HEADPHONE OUTPUT
   Het audiosignaal dat aanwezig is op deze aansluiting is identiek aan het OUTPUT-jack-signaal. Deze 3,5 mm (1/8") stereo-aansluiting is geschikt voor hoofdtelefoons met een vermogen van 16 Ohm tot 64 Ohm.

4. INPUT
   Sluit uw gitaar of bas rechtstreeks op deze aansluiting aan.

RIFF selecteren als de ingang op uw computer

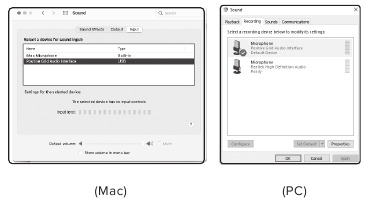

In het algemeen geldt dat als u RIFF op uw computer aansluit voordat u uw opnamesoftware start, deze RIFF automatisch herkent en selecteert als de audio-ingangsbron. Zo niet, dan moet u deze handmatig kiezen. Open voor Mac Systeeminstellingen en selecteer Geluid. Klik op het tabblad Invoer en kies RIFF (Positive Grid). PC-gebruikers moeten de Configuratieschermen openen en Geluid selecteren. Klik op het tabblad Opname (ingang) en selecteer RIFF (Positive Grid).

RIFF selecteren als de uitgang

Afhankelijk van uw installatie wilt u RIFF mogelijk wel of niet als uitvoerapparaat gebruiken. Als u een bestaande computermuzieksinstallatie hebt die al is aangesloten op uw studiomonitoringsysteem, kunt u dat systeem mogelijk blijven gebruiken. Het gebruik van RIFF is ideaal als u met een hoofdtelefoon of een persoonlijk monitoringsysteem werkt.

De bedieningselementen gebruiken

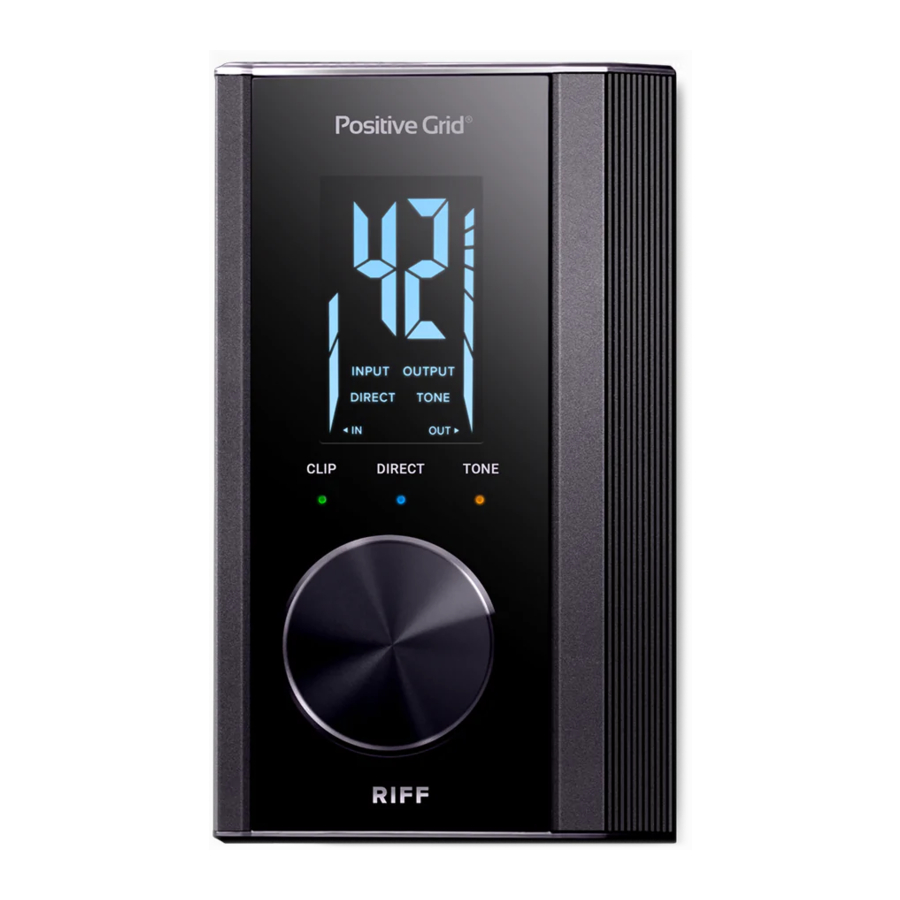

DISPLAY

Het display toont de huidige parameter (aangegeven door een vak rond de parameternaam) en de waarde ervan (weergegeven door het display met twee cijfers in het midden van het scherm). De linkerkant van het scherm toont een verticale ingangsniveaumeter; de rechterkant van het scherm toont een verticale uitgangsniveaumeter.

INDICATORLAMPJES

Net onder het display bevinden zich drie indicatorlampjes.

• CLIP:
  Wanneer er een ingangssignaal aanwezig is, is deze LED groen. Rood geeft aan dat het maximale niveau is overschreden en dat er clipping is opgetreden. Verlaag het ingangsniveau als deze indicator vaak rood is.
• DIRECT:
  Deze blauwe LED is een visuele herinnering dat de waarde van de DIRECT-parameter is ingesteld op een andere waarde dan 0 (Uit).
• TONE:
  Deze amberkleurige LED is een visuele herinnering dat een van de vooraf ingestelde TONE's is geselecteerd.

BEDIENINGSKNOP

RIFF wordt volledig bediend via de bedieningsknop. Door op de bedieningsknop te drukken, wordt de geselecteerde parameter van INPUT naar OUTPUT naar DIRECT naar TONE en terug naar INPUT in een continue lus gezet. Door aan de bedieningsknop te draaien, wordt de waarde van de geselecteerde parameter gewijzigd, zoals aangegeven op het display.

Parameters

INPUT (0 tot 50)

Deze parameter stelt het volume van het ingangssignaal in. Er is een verticale ingangsvolumemeter langs de linkerkant van het display. Vergeet niet dat de CLIP-waarschuwings-LED kan worden beïnvloed door de waarde van deze parameter.

OUTPUT (0 tot 50)

Deze parameter stelt het volume van het uitgangssignaal in. Er is een verticale uitgangsvolumemeter langs de rechterkant van het display. Houd dit niveau enigszins hoog om ruis te minimaliseren. Gebruik de volumeregelaars op uw externe monitoringsysteem om een veilig luistervolume in te stellen.

DIRECT (0 tot 10)

Deze parameter mengt het directe, of droge, ingangssignaal met de natte uitgang van uw opnamesoftware. Door het directe signaal te mengen, kunt u opnemen met een latentie van nul bij het opnemen of nasynchroniseren van nieuwe partijen. Hoewel sommige softwarepakketten dit zelf kunnen doen, is dit erg handig bij het gebruik van RIFF alleen met bijvoorbeeld een laptop en een hoofdtelefoon. Als de DIRECT-parameter is ingesteld op een andere waarde dan 0 (Uit), gaat de DIRECT-indicator branden.

TONE (0, 1, 2, 3)

RIFF vertrouwt op DSP-technologie om een aantal vooraf ingestelde TONE's te creëren. Deze ingebouwde TONE's zijn gemaakt om enkele van de meest populaire gitaareffectpedalen te repliceren, waardoor het eenvoudig is om een geweldig geluid te krijgen tijdens het opnemen (TONE's worden alleen toegepast op het ingangssignaal / Direct-signaal). Selecteer de TONE-parameter en draai aan het wiel om een TONE te kiezen. Wanneer een andere TONE dan 0 (Uit) is geselecteerd, gaat de TONE-indicator branden.

• TONE 1: MODERN
  Deze optie voegt een lichte hoeveelheid compressie toe aan het directe signaal voor een meer consistent geluid.
• TONE 2: TRANSPARENT
  Als u deze optie selecteert, worden de lage en hoge frequenties verbeterd om een authentiek volledig geluid te creëren.
• TONE 3: OLD SCHOOL FAT
  Deze optie voegt een boost toe aan de middenfrequenties, waardoor een dikker, vetter geluid ontstaat.
• 0: OFF
  Er wordt geen TONE toegepast.

NEEM CONTACT MET ONS OP

Bezoek ons online Helpcentrum voor gebruikershandleidingen,
FAQ's of om contact op te nemen met ons ondersteuningsteam.
Helpcentrum: https://help.positivegrid.com/

In de doos

• Positive Grid Riff
• Lightning-kabel
• Snelstartgids
• USB-kabel (type A)
