Sennheiser RS 130 - Handleiding draadloze hoofdtelefoon

De RS 130 is een hoogwaardig draadloos RF-hoofdtelefoonsysteem dat geschikt is voor gebruik met hifi-systemen en televisies. De hoofdtelefoon is zeer comfortabel om te dragen en het systeem bevat een verscheidenheid aan technische innovaties, zoals:

• Zender met automatische aan/uit-functie
• Automatische zenderzoek-tuning met geheugenfunctie
• Zelflerende automatische niveauregeling met geheugenfunctie
• Akoestische signalen geven feedback over de functies
• "Noise Gate" (Ruispoort) functie vermindert sissend geluid, bijvoorbeeld tijdens pauzes
• Intelligente batterij oplaadtechnologie
• Verbetering van de 3D en het basgedeelte van het stereosignaal


Levering omvat

• HDR 130 hoofdtelefoon
• 2 x AAA-formaat Ni-MH oplaadbare batterij, 1,2 V
• TR 130 zender met audio-aansluitkabel (permanent aangesloten)
• NT-RS 100 netvoeding
• Adapter 3,5 mm/6,3 mm
• RCA phono-stekker (alleen 926 MHz variant)
• Gebruiksaanwijzing

Veiligheidsinstructies

Open nooit de zender of de ontvanger, anders kunt u gewond raken en vervalt de garantie.

Let op: Draag de hoofdtelefoon niet in situaties die speciale aandacht vereisen (bijv. in het verkeer of bij het uitvoeren van geschoolde werkzaamheden).

Let op: Luisteren op een hoog volume kan leiden tot gehoorbeschadiging.

Let op: Laad geen standaard batterijen op via de hoofdtelefoon! Gebruik alleen oplaadbare batterijen (explosiegevaar)!

Gooi lege oplaadbare batterijen weg bij speciale inzamelpunten of breng ze terug naar uw speciaalzaak.

• Houd het systeem altijd droog en stel het niet bloot aan extreme temperaturen (idealiter 10–35°C).
• Gebruik het systeem met zorg en zet het op in een schone, stofvrije omgeving.
• Vernis of meubelpoets kan de rubberen voetjes van de zender aantasten, waardoor uw meubels vlekken kunnen vertonen.
• Bewaar uw hoofdtelefoon niet langdurig op een glazen dummyhoofd, armleuning van een stoel of iets dergelijks, omdat dit de hoofdband kan verbreden en de contactdruk van de hoofdtelefoon kan verminderen.
• Gebruik een zachte doek voor het reinigen van de units. Gebruik geen schurende reinigingsmiddelen.

Wandmontage

De zender is voorbereid voor wandmontage. De benodigde montagehardware (schroeven en pluggen) is niet inbegrepen in de levering.

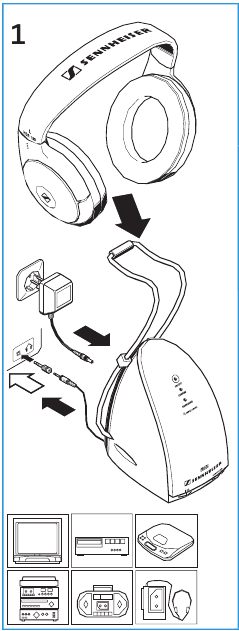

De zender aansluiten (Fig. 1)

Breng de nodige aansluitingen tot stand (netvoeding, audio-aansluitkabel).

De oorkussens verwijderen (Fig. 2 en 3)

De oorkussens zijn aan de oorschelpen bevestigd door middel van een kwartslagsluiting. Om een oorkussen te verwijderen, draait u het in de richting van de pijl totdat u een lichte weerstand overwint en tilt u het van de oorschelp.

De oplaadbare batterijen plaatsen (Fig. 4)

Verwijder het linker oorkussen (Fig. 2 en 3).
Plaats de oplaadbare batterijen.

Let op: Let op de juiste polariteit bij het plaatsen van de batterijen!

De oplaadbare batterijen opladen

Plaats de hoofdtelefoon op het laadstation van de zender om de batterijen op te laden. (De hoofdtelefoon wordt automatisch uitgeschakeld tijdens het opladen.) De rode LED "CHARGE" (OPLADEN) licht op tijdens het laadproces. Als de batterijen volledig zijn opgeladen, schakelt de zender automatisch over op druppelladen en knippert de rode LED "CHARGE" (OPLADEN) langzaam.

Laad de batterijen minimaal 16 uur op voor het eerste gebruik. De daaropvolgende laadtijd is ongeveer gelijk aan de vorige gebruiksduur.

Bewaar de hoofdtelefoon altijd op de zender om ervoor te zorgen dat ze volledig zijn opgeladen wanneer ze nodig zijn. De intelligente batterij oplaadtechnologie voorkomt overladen. Als u de hoofdtelefoon gedurende langere tijd niet gebruikt, verwijder dan de batterijen en koppel de netvoeding van de zender los van het elektriciteitsnet.

Bijna lege batterijen verminderen de geluidskwaliteit aanzienlijk. Ongeveer 10 minuten voordat de batterijen volledig leeg zijn, wordt er een akoestisch waarschuwingssignaal geproduceerd (twee lange pieptonen, zie tabel).

De zender in- en uitschakelen (Fig. 5)

Schakel de geluidsbron in. Dit activeert automatisch de zender en de groene LED "ON/OFF" (AAN/UIT) licht op. Als de geluidsbron wordt uitgeschakeld, wordt de zender na ca. 3 minuten automatisch gedeactiveerd (de LED "ON/OFF" (AAN/UIT) gaat uit).

Opmerking: De automatische niveauregeling werkt alleen als het volume van de geluidsbron voldoende is.

De hoofdtelefoon in- en uitschakelen (ON/OFF (AAN/UIT), Fig. 5)

Zet de "ON/OFF" (AAN/UIT) schakelaar op de hoofdtelefoon in de "ON" (AAN) positie. De hoofdtelefoon start dan de zenderzoek-tuning.

Het volume aanpassen (VOLUME, Fig. 6)

Gebruik de "VOLUME" (VOLUME) regelaar om het volume op de hoofdtelefoon aan te passen.

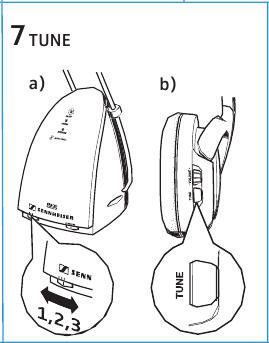

Auto-tuning – automatische zenderzoek-tuning met geheugenfunctie (TUNE (AFSTEMMEN), Abb. 7)

Opmerking: De zender moet geactiveerd zijn (groene LED "ON/OFF" (AAN/UIT) brandt) en de hoofdtelefoon moet ingeschakeld zijn.

Door op de TUNE (AFSTEMMEN) knop te drukken of na het inschakelen, begint de hoofdtelefoon het hele frequentiebereik te scannen op een zendersignaal. Als er een zendersignaal wordt gevonden, stopt de zenderzoek-tuning en produceert de hoofdtelefoon – afhankelijk van het geselecteerde kanaal – één, twee of drie pieptonen. De audiotransmissie start dan.

Als om de een of andere reden het gevonden signaal niet het juiste is (bijv. van een ander systeem in de buurt), druk dan nogmaals op de TUNE (AFSTEMMEN) knop en de zenderzoek-tuning wordt voortgezet. Wanneer de hoofdtelefoon wordt ingeschakeld, starten ze automatisch de zenderzoek-tuning op het laatst geselecteerde kanaal.

Als er gedurende langere tijd geen zendersignaal wordt ontvangen (bijv. het bereik wordt overschreden of de zender is gedeactiveerd), worden er zes korte pieptonen geproduceerd. Na ca. 10 minuten wordt de hoofdtelefoon automatisch uitgeschakeld. Door op de TUNE (AFSTEMMEN) knop te drukken, kan de hoofdtelefoon weer worden ingeschakeld.

Zelflerende automatische niveauregeling met geheugenfunctie

De zender is uitgerust met een automatische niveauregeling die ervoor zorgt dat de hoofdtelefoon altijd een optimaal signaal ontvangt. Het niveau wordt continu aangepast tijdens de werking en blijft opgeslagen zolang de zender op het elektriciteitsnet is aangesloten.

Ondermodulatie (audiosignaal te laag)

Bij ondermodulatie knippert de gele LED "INPUT LEVEL" (INGANGSNIVEAU) langzaam. Als dit gebeurt, verhoog dan geleidelijk het volume van de geluidsbron. Als het audiosignaal te zwak blijft, is een optimale transmissie niet mogelijk. Het kan zijn dat de zender na enige tijd wordt gedeactiveerd.

Overmodulatie (audiosignaal te hoog)

Bij overmodulatie knippert de gele LED "INPUT LEVEL" (INGANGSNIVEAU) snel. Als dit gebeurt, verlaag dan geleidelijk het volume van de geluidsbron.

Verbetering van de 3D en het basgedeelte van het stereosignaal (Fig. 8)

Het RS 130 systeem is uitgerust met het zogenaamde 'sound retrieval system' (SRS), dat het driedimensionale en het basgedeelte van het stereosignaal aanzienlijk verbetert. Om het 'sound retrieval system' (SRS) te activeren, beweegt u de schuifschakelaar "SURROUND" op de zender naar rechts. De gele LED "SURROUND" licht op.

Automatische ruisonderdrukking

Daarnaast beschikt de zender over een "Noise Gate" (Ruispoort) functie, die sissend geluid vermindert wanneer er geen audiosignaal wordt verzonden (bijv. tijdens pauzes).

Betekenis van de LED's en akoestische signalen

De akoestische signalen (pieptonen) in- en uitschakelen

De akoestische signalen van de hoofdtelefoon kunnen als volgt worden in- of uitgeschakeld:

• Schakel de hoofdtelefoon in.
• Houd de TUNE (AFSTEMMEN) knop 5 seconden ingedrukt.
• Schakel de hoofdtelefoon uit.
• Als de akoestische signalen zijn ingeschakeld, produceert de hoofdtelefoon een reeks pieptonen bij het uitschakelen. Als er geen pieptonen worden geproduceerd, zijn de akoestische signalen nu uitgeschakeld.

Als er problemen optreden...

• Controleer of alle jackpluggen correct zijn aangesloten.
• Zorg ervoor dat de batterijen zijn opgeladen.
• Controleer of de batterijen correct zijn geplaatst en of de polariteit correct is.
• Controleer of de hoofdtelefoon en de geluidsbron zijn ingeschakeld en of het volume van de hoofdtelefoon en de geluidsbron voldoende is.
• Kom dichter bij de zender.
• Kies een ander kanaal op de zender.
• Druk nogmaals op de TUNE (AFSTEMMEN) knop.
• Reset het systeem:
  Verwijder de oplaadbare batterijen uit de hoofdtelefoon en – tegelijkertijd – onderbreek de stroomtoevoer van de zender gedurende minimaal 30 seconden.
• Sommige elektronische apparaten (bijv. televisies) kunnen interferentie veroorzaken, die kan worden geëlimineerd door de afstand tussen de zender en de interferentiebron te vergroten.
• Probeer de zender met een andere geluidsbron te gebruiken.

Mocht het probleem aanhouden, neem dan contact op met uw geautoriseerde dealer voor hulp.

Accessoires

• Extra hoofdtelefoon: HDR 130 (864 MHz) Cat. No. 009932
  HDR 130 (926 MHz) Cat. No. 009933
• Vervangende oorkussens: Cat. No. 511791

Gebruik alleen originele Sennheiser componenten en reserveonderdelen, anders kunnen de units beschadigd raken en vervalt de garantie.

Garantie

2 jaar garantie

Typegoedkeuringsvoorschriften

Neem de respectievelijke landspecifieke typegoedkeuringsvoorschriften in acht!

Specificaties
