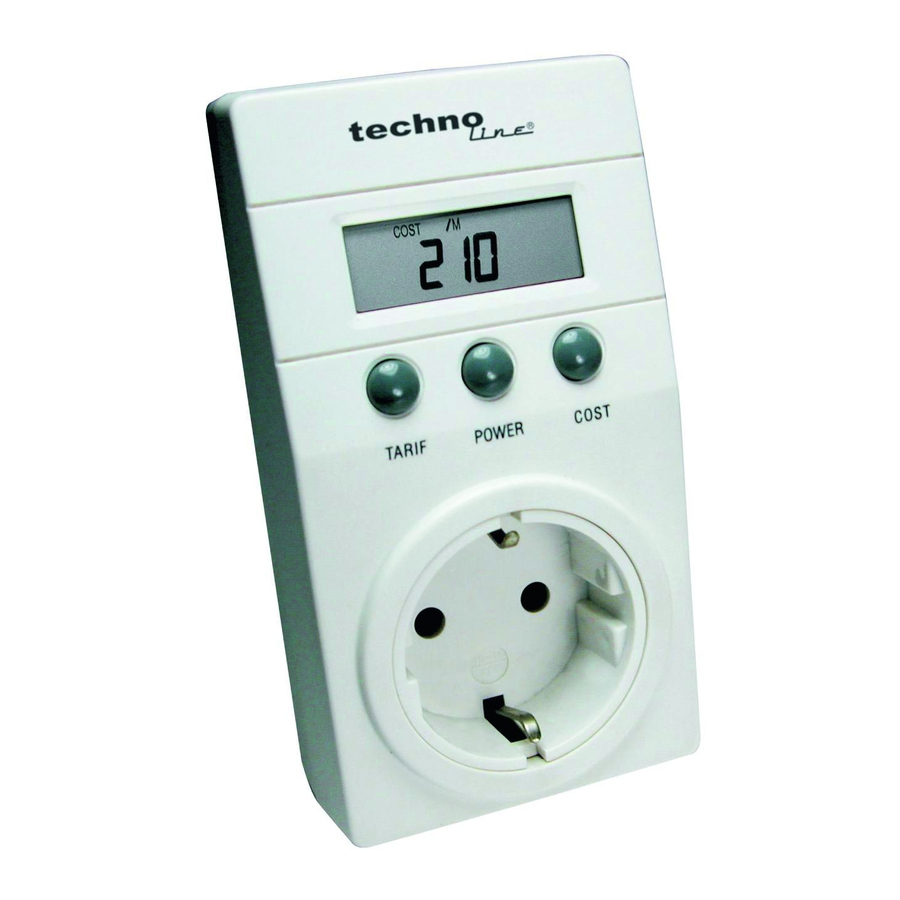

Technoline Kostenbeheersing - Handleiding Energieverbruiksmeter

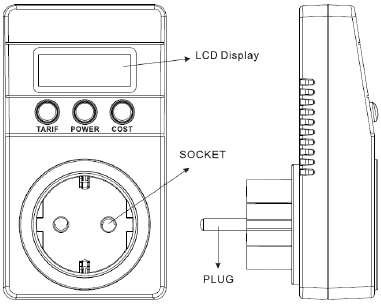

Overzicht

Kenmerken

• Kostenbewaking
• Kostenraming
• Direct energieverbruik (Watt).
• Weergave van maximaal opgenomen vermogen (Max Watt).
• Weergave van totaal energieverbruik (Totaal kilowattuur)

Kostenbewaking

Met deze functie zien gebruikers de elektriciteitskosten van het gebruik van hun elektrische apparaten. Voor kostenbewaking wordt de waarde op het LCD-scherm weergegeven als "TOTAL COST" (TOTALE KOSTEN) en de verkregen informatie stelt gebruikers in staat om zich bewuster te zijn van het energieverbruik en efficiënter te werk te gaan.

Kostenraming

Kostenraming is handig voor het budgetteren van toekomstige elektriciteitsrekeningen, aangezien op deze manier de geschatte kosten voor het gebruik van een elektrisch apparaat over een bepaalde periode kunnen worden geraamd.

Er zijn drie weergaveschermen voor kostenraming:

1. COST/D = kosten per dagraming (uitgaande van normaal gebruik)
2. COST/M = kosten per maandraming (uitgaande van normaal gebruik)
3. COST/Y = kosten per jaarraming (uitgaande van normaal gebruik)

Direct energieverbruik

Wanneer een elektrisch apparaat is aangesloten op de Cost Control, kan door op de "POWER" (AAN/UIT) toets te drukken, het directe vermogen (Watt) worden vastgesteld dat op dat precieze moment wordt gebruikt.

De weergave van maximaal opgenomen vermogen

Nogmaals, door op de "POWER" (AAN/UIT) toets te drukken, wordt het maximaal opgenomen vermogen (Maximum Watts) weergegeven. Deze waarde is van toepassing op het maximale vermogen dat een elektrisch apparaat heeft gebruikt tijdens de meetperiode.

Weergave van totaal energieverbruik

Nogmaals, door voor de derde keer op de "POWER" (AAN/UIT) toets te drukken, schakelt het LCD-scherm om om de totale kWh weer te geven die door een elektrisch apparaat is verbruikt voor de meetperiode.

Beoogd gebruik

Het meetbereik van de Cost Control is van ongeveer 10W tot 3600W (varieert automatisch van het ene apparaat naar het andere) en is daarom ideaal voor gebruik met een grote verscheidenheid aan elektrische apparaten.

Cost Control is uitsluitend ontworpen voor gebruik als indicator voor de gemiddelde kosten en de gemiddelde hoeveelheid elektriciteit die wordt gebruikt voor elektrische apparaten. Ondanks de nauwkeurigheid is het niet officieel gecertificeerd en kunnen de metingen daarom niet worden gebruikt als bewijs in een geschil tussen het elektriciteitsbedrijf en de gebruiker.

• Cost Control is alleen goedgekeurd voor gebruik op een 230V / 50Hz netvoeding.
• Alleen belastingen met dezelfde spanningen (230V / 50Hz) kunnen worden aangesloten.
• De max. belasting van alle aangesloten apparaten mag niet hoger zijn dan 3600 Watt (Max. stroom 16A, korte tijd).
• Cost Control is uitsluitend ontworpen voor gebruik binnenshuis in droge omgevingen. Buitenshuis gebruik is ten strengste verboden!
• Cost Control mag op geen enkele manier worden gewijzigd of aangepast.
• Neem de specificaties op het typeplaatje van het aan te sluiten apparaat in acht!
•
  Elk ander gebruik, anders dan beschreven, kan risico's inhouden op kortsluiting, brand, elektrische schok, enz. en schade aan dit product.

Om een perfecte staat te behouden en een veilige werking van dit product te garanderen, moet de gebruiker de notities Beoogd gebruik, Veiligheidsvoorschriften en Disclaimer aansprakelijkheid in deze bedieningshandleiding in acht nemen.

Veiligheidsvoorschriften

• Sluit Cost Control alleen aan op een goedgekeurde 230VAC / 50Hz 10% (10/16A) geaarde contactdoos (VDE)
• De max. belasting van 3600 Watt (16A) mag niet worden overschreden
• De aanbevolen bedrijfstemperatuur is 0°C tot +50°C. Hogere temperaturen kunnen, vooral tijdens metingen van grote belastingen, leiden tot gevaar voor oververhitting en blijvende schade aan het product.
• Gebruik het product niet in afgesloten ruimtes of andere ongunstige omstandigheden waar ontvlambare gassen, dampen of stof aanwezig kunnen zijn!
• Laat het product voor de veiligheid nooit werken in vochtige omstandigheden of nat worden.
• Het product moet onder alle omstandigheden van de netvoeding worden gescheiden voorafgaand aan onderhoud, reparatie, vervanging van onderdelen of demontage, anders kunnen componenten en connectoren met hoge en gevaarlijke spanningen worden blootgesteld.
• Condensatoren in de circuits van het product kunnen nog steeds hoge spanningen bevatten, zelfs als het van de netvoeding is gescheiden.
• In commerciële instellingen moeten de veiligheidsvoorschriften van de alliantie van commerciële beroepsverenigingen voor elektrische installaties en productie-installaties in acht worden genomen!
• In scholen, onderwijsinstellingen, hobbywinkels of coöperatieve werkplaatsen moet het gebruik van het product op verantwoorde wijze worden begeleid door getraind personeel!
• Steek nooit naalden, metaal of andere voorwerpen in het stopcontact!
• Steek niet de ene Cost Control in de andere!
• Als het product niet langer veilig kan werken, moet het buiten bedrijf worden gesteld en worden afgevoerd in geval van accidenteel gebruik wanneer het volgende duidelijk is:-

1. product vertoont duidelijke tekenen van schade.
2. product functioneert niet
3. product is gedurende een lange periode in ongunstige omstandigheden opgeslagen.
4. zware belasting tijdens het transport van het product kan zijn opgetreden.

Instellen

De Cost Control heeft een ingebouwde batterij die wordt opgeladen terwijl deze op het stopcontact is aangesloten. Het duurt ongeveer 12 uur voordat de interne batterij volledig is opgeladen. Met een volledig opgeladen batterij kan het apparaat de gemeten gegevens weergeven en bewaren, zonder externe stroom gedurende ongeveer 3 dagen.

Voordat u apparaten op de Cost Control aansluit, moeten de kostenwaarden worden ingesteld. Ga eerst naar het scherm "TOTAL COST" (TOTALE KOSTEN) door op de "COST" (KOSTEN) toets te drukken om te wisselen tussen de schermen "COST/D", "COST/M en "COST/Y". Controleer nu of alle weergegeven waarden op nul zijn ingesteld, zoals hieronder wordt weergegeven:

1. Alle vooraf ingestelde waarden in het scherm "TOTAL COST" (TOTALE KOSTEN) die de gebruiker niet zelf heeft ingesteld, moeten op nul worden gezet om nauwkeurige metingen te garanderen. Om dit te doen, houdt u de "COST" (KOSTEN) toets ingedrukt (gedurende ongeveer 4 seconden) en alle waarden met uitzondering van Tariff (kosten per kilowattuur) worden op nul gezet.
2. Zodra alle weergegeven waarden op nul zijn gezet in het scherm "TOTAL COST" (TOTALE KOSTEN), drukt u op de "TARIFF" (TARIEF) toets om naar de tariefinstelmodus te gaan.

Tariefinstelmodus

De waarde van een enkele eenheid kWh (kilowattuur) is meestal te vinden op een vorige elektriciteitsrekening. Neem dit cijfer van een recente rekening, aangezien de kosten sindsdien mogelijk zijn bijgewerkt door het elektriciteitsbedrijf. Als de kosten van een kWh niet op de rekening te vinden zijn, neem dan contact op met uw lokale elektriciteitsbedrijf voor de prijs van deze eenheid. Het tariefscherm is mogelijk niet noodzakelijk op nul ingesteld (zoals hierboven weergegeven). Als er vooraf ingestelde waarden zijn die de gebruiker niet zelf heeft ingesteld, overschrijf ze dan eenvoudigweg bij het instellen van de eenheidsprijs van een kWh als volgt:

1. Houd de "TARIFF" (TARIEF) toets ingedrukt (ongeveer 3 seconden) totdat het eerste cijfer aan de rechterkant begint te knipperen.
2. Druk nu op de "POWER" (AAN/UIT) of "COST" (KOSTEN) toets om het gewenste cijfer in te stellen. Elke keer dat u op een van beide toetsen drukt, verandert de cijfers met één. De "POWER" (AAN/UIT) toets verhoogt de cijfers van 0 naar 9 en de "COST" (KOSTEN) toets verlaagt van 9 naar 0.
3. Zodra een cijfer is ingesteld, drukt u eenmaal op de "TARIFF" (TARIEF) toets om naar het volgende cijfer te gaan.
4. Herhaal stappen 2. en 3. totdat de gewenste waarden voor de kWh zijn ingesteld. Als een van de cijfers niet hoeft te worden gewijzigd, drukt u gewoon op de "TARIFF" (TARIEF) toets om naar het volgende cijfer te gaan. Zodra alle gewenste waarden zijn geselecteerd, moet de "TARIFF" (TARIEF) toets nogmaals worden ingedrukt om de instelling van alle cijfers te bevestigen (het laatste cijfer aan de linkerkant stopt met knipperen).
5. Zodra het tarief is ingesteld, sluit u de Cost Control aan op het elektriciteitsnet en sluit u vervolgens het elektrische apparaat aan op de Cost Control.

Opmerking: Het apparaat moet normaal worden gebruikt - zie de sectie "Extra opmerkingen" voor hints hierover.

De Cost Control gebruiken

Het gebruik van de Cost Control is heel eenvoudig. Bijvoorbeeld: de kosten voor het gebruik van apparaat "X" zijn 7,00 (DM, £ enz.) per dag en na 20 dagen gebruik van het apparaat zijn de TOTALE KOSTEN 140,00 (DM, £ enz.), daarom kunnen we de volgende metingen aannemen: -

1. Kosten per dag zijn:

2. Kosten per maand zijn:

3. Kosten per jaar zijn:

4. Totale kosten zijn:


Wanneer de meting van een elektrisch apparaat is voltooid; schakel het apparaat gewoon uit; verwijder de Cost Control uit het elektriciteitsnet en verwijder vervolgens het apparaat van de Cost Control. Mocht er echter verdere meting nodig zijn, verwijder dan het elektrische apparaat niet van de Cost Control en de netvoeding, maar neem de meting gewoon op terwijl het elektrische apparaat nog is aangesloten.

Opmerkingen: De bovenstaande illustraties gaan uit van een dagwaarde van 7,00 (DM, £ enz.) en 7 dagen per week, 30 dagen per maand en 12 maanden per jaar (om tussen deze schermen te wisselen, drukt u gewoon op de toets "COST" (KOSTEN)).

"OFL" wordt weergegeven op het LCD-scherm als een kostenraming buiten het 6-cijferige weergavebereik valt.

Aangezien de prijs van een kWh-eenheid niet verandert (tenzij door het elektriciteitsbedrijf), hoeft alleen het scherm Totale kosten (daadwerkelijk elektriciteitsverbruik per dag, maand en jaar) te worden gereset zodra de Cost Control een meting heeft voltooid. Om te resetten, houdt u de "COST" (KOSTEN) toets ingedrukt (gedurende ongeveer 4 seconden) waarbij alle waarden (met uitzondering van Tariff - kosten per kilowattuur) op nul worden gezet (zoals gedaan in Instellen - stap 2, hierboven).

Extra opmerkingen

Het elektrische apparaat dat op de Cost Control is aangesloten, moet altijd normaal worden gebruikt als de kostenraming vereist is. Als een nauwkeurige meting per dag, maand of jaar vereist is, wordt het ten zeerste aanbevolen om het apparaat aangesloten te houden op de Cost Control en het gedurende ten minste een paar dagen normaal te gebruiken. Dit is zodat het een gemiddelde kan nemen van het gebruikte vermogen en de kosten over de tijdsperiode.

Hoe langer de totale kosten van een apparaat worden gemeten door de Cost Control, hoe nauwkeuriger de voorspelling (dag, maand, jaar) of de meting van de totale kosten zal zijn. Er zijn verschillende redenen hiervoor, enkele daarvan zijn:

• De stroomvoorziening van het elektriciteitsnet door het elektriciteitsbedrijf is nooit constant en zal in een bepaald stadium enigszins variëren. Als elektriciteit bijvoorbeeld 1% varieert voor elke 1 seconde gebruik en de Cost Control slechts 5 minuten wordt gebruikt, is de kostenraming niet zo nauwkeurig in vergelijking met gebruik gedurende 3 uur met dezelfde variatie van 1% voor elke 1 seconde in de stroomvoorziening.
• Sommige elektrische apparaten gebruiken meer elektriciteit wanneer ze voor het eerst worden ingeschakeld dan andere en de hoeveelheid elektriciteit die het gebruikt, zal afnemen naarmate het langer in bedrijf is (algemeen bekend als "Opwarmen").

Voorbeeld 1:
Een lamp is aangesloten op de Cost Control en wordt elke avond gebruikt:

Dag 1, van 18.00 uur tot 2000 uur
Dag 2, van 19.00 uur tot 2100 uur
Dag 3, van 18.30 uur tot 2030 uur

Stel dat het 1,00 (DM, £ enz.) per uur kost om deze lamp te laten branden, dan zijn de totale kosten om 2000 uur op dag 1 2,00 (DM, £ enz.). Als de totale kosten per dag vereist zijn, wordt 24,00 (DM, £ enz.) weergegeven - op dit punt gaat de Cost Control ervan uit dat de lamp de hele dag 24 uur aan blijft, maar dit is niet het geval. Om 1859 uur op dag 2 geeft de Cost Control de totale kosten hetzelfde weer als 24,00 (DM, £ enz.), maar nu zouden de kosten per dag zijn gedaald tot ongeveer 2,00 (DM, £ enz.), omdat deze de afgelopen 23 uur niet is gebruikt. Voordat de lamp op dag 3 wordt "AAN" gezet, heeft de Cost Control het totale stroomverbruik en de tijd dat deze is uitgeschakeld, genomen en gemiddeld voor een nauwkeurige kosten per dag meting. Dit zou 2,00 (DM, £ enz.) moeten weergeven en zo weet u hoeveel het gemiddeld kost om de lamp elke dag te laten branden.

Voorbeeld 2:
Sommige apparaten worden constant aan en uit gezet gedurende verschillende tijdsperioden, zoals koelkasten (motoren), vriezers, tv's enz. Het vermogen dat door elk van deze elektrische apparaten wordt gebruikt, varieert sterk vanwege de tijd dat de motor aan en uit wordt gezet, in dergelijke gevallen wordt aanbevolen om het apparaat enkele dagen op de Cost Control aangesloten te houden voordat u de meting uitvoert. Als een meting wordt uitgevoerd nadat het apparaat slechts één keer is in- en uitgeschakeld, is dit geen nauwkeurige weergave van de kosten in de loop van de tijd. Het is alleen een nauwkeurige meting van de kosten van het vermogen dat het in totaal heeft gebruikt.

Voorbeeld 3:
Sommige apparaten worden zelden gebruikt, zoals elektrisch gereedschap, keukenmachines/mixers enzovoort. In dergelijke gevallen wordt het niet aanbevolen om te proberen de gemiddelde kosten per dag, maand of jaar te berekenen. Het is veel gemakkelijker om gewoon te noteren hoeveel het heeft gekost (Totale kosten) elke keer dat het apparaat is gebruikt.

Onderhoud

• Controleer het product regelmatig op eventuele beschadigingen!
• Gebruik bij het reinigen van het LCD-scherm en de behuizing alleen een zachte, vochtige doek. Gebruik geen oplosmiddelen of schuurmiddelen.
• Dompel dit apparaat niet onder in water.
• Alle onderhoud of reparaties mogen alleen worden uitgevoerd door geautoriseerd servicepersoneel dat bekend is met alle relevante voorschriften.

Specificaties

Aansprakelijkheid Disclaimer

• De fabrikant en leverancier kunnen geen verantwoordelijkheid aanvaarden voor onjuiste metingen en eventuele gevolgen die zich voordoen als gevolg van een onnauwkeurige meting.
• Dit product is uitsluitend ontworpen voor gebruik als indicator voor de gemiddelde kosten en de gemiddelde hoeveelheid elektriciteit die wordt gebruikt voor elektrische apparaten. Ondanks de nauwkeurigheid is het niet officieel gecertificeerd en kunnen de metingen daarom niet worden gebruikt als bewijs in een geschil tussen het elektriciteitsbedrijf en de gebruiker.
• Dit product is niet bedoeld voor medische doeleinden of voor publieke informatie.
• De specificaties van dit product kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Dit product is geen speelgoed. Buiten bereik van kinderen bewaren
• Schade veroorzaakt door nalatigheid, misbruik of het niet naleven van deze handleiding maakt de garantie van dit product ongeldig.
• De fabrikant kan en zal niet aansprakelijk worden gesteld voor eventuele gevolgschade veroorzaakt door het bovenstaande.
• Geen enkel deel van deze handleiding mag worden gereproduceerd zonder schriftelijke toestemming van de fabrikant.

Dit symbool betekent dat u elektrische apparaten gescheiden van het algemene huishoudelijk afval moet afvoeren. Voer het apparaat af bij uw plaatselijke inzamelpunt voor elektronisch afval of recyclingcentrum.
Dit geldt voor alle landen van de Europese Unie en voor andere Europese landen met een apart afvalinzamelingssysteem.
