Technoline WL 1030 Handleiding

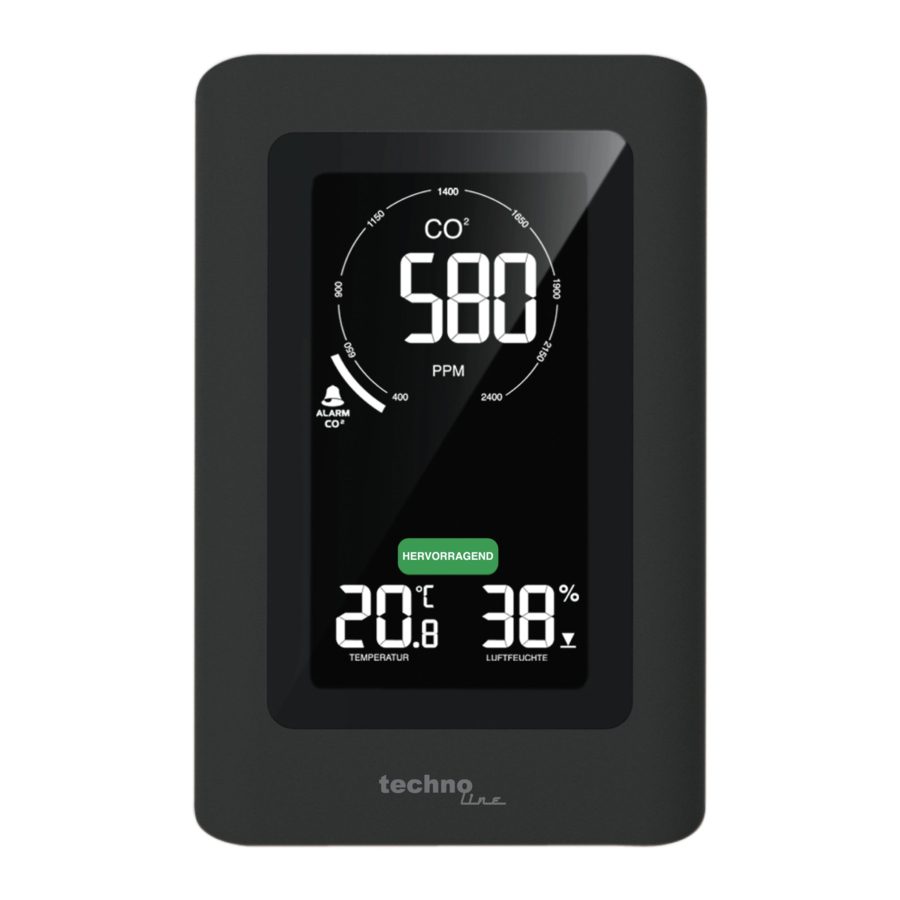

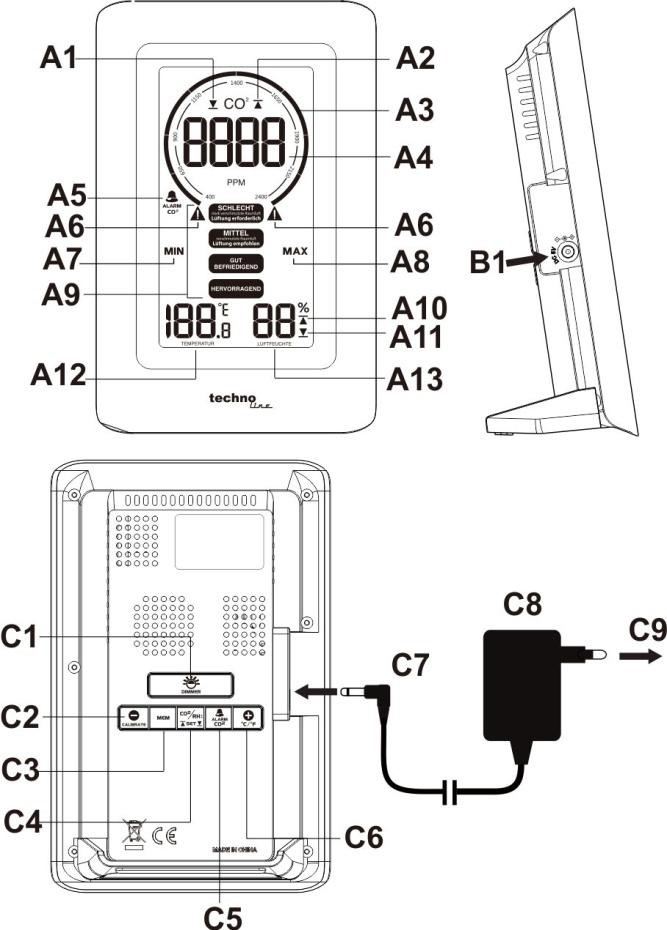

Overzicht

A – Vooraanzicht
A1 – CO2 laag alarmpictogram
A2 – CO2 hoog alarmpictogram
A3 – CO2 bewegende grafiek indicator
A4 – CO2 uitlezing
A5 – CO2 geluidsalarmpictogram
A6 – CO2 waarschuwingspictogram
A7 – MIN pictogram
A8 – MAX pictogram
A9 – Ventilatie aanbevelingen
A10 – Luchtvochtigheid hoog alarmpictogram
A11 – Luchtvochtigheid laag alarmpictogram
A12 – Binnentemperatuur
A13 – Binnenluchtvochtigheid

B – Zijaanzicht
B1 – Aansluitpunt stroomadapter

C – Achteraanzicht
C1 – "DIMMER" button
C2 – "-" en "CALIBRATE" button
C3 – "MEM" button
C4 – "CO2/RH% / SET" button
C5 – "ALARM CO2" button
C6 – "+" en "°C/°F" button
C7 – Steek de DC-stekker in om uw item van stroom te voorzien
C8 – AC/DC stroomadapter
C9 – Sluit de AC-stekker aan op een stopcontact

Belangrijkste functies

• Driekleurige weergave van CO2-niveau, temperatuur en relatieve luchtvochtigheid
• Niet-dispersieve infrarood (NDIR) gassensor voor CO2-detectie
• Breed CO2-meetbereik van 400 tot 5000 PPM
• Kleurweergave van ventilatie aanbeveling op basis van CO2-concentratie in de lucht
• Direct en tijd gewogen gemiddelde van CO2-uitlezing (15 minuten / 8 uur)
• Max-Min-Gemiddelde waarde geheugen van de laatste 24 uur
• Instelbaar CO2 hoog of laag waarde alarm met optioneel alarmgeluid voor hoog waarde alarm
• Instelbare luchtvochtigheid hoog of laag waarde alarm (alleen visueel)
• Automatische basislijnkalibratie op CO2
• Achtergrondverlichting met instelbare helderheidsniveaus
• Ingebouwde geheugenchip om instellingen op te slaan wanneer de stroom is uitgeschakeld
• Tafelstaand
• Voeding: 5V~1.2A adapterKA0601A-0501200EUS (inbegrepen)

Installatie

Sluit de meegeleverde 5V-1.2A AC/DC-adapter aan op een stopcontact en vervolgens de DC-stekker aan de linkerachterkant van uw WL 1030 (B1). Het display gaat aan met de relevante temperatuur en relatieve luchtvochtigheid.

Uw CO2-uitlezing toont "150" (150) en begint in seconden af te tellen met een bewegende grafiek. Relevante CO2-gegevens worden binnen 2,5 minuten weergegeven. Het blijft zichzelf kalibreren en zal de juiste CO2-gegevens binnen 24 uur weergeven.

Als de AC-stroom wordt onderbroken, werkt de monitor niet; het display en de achtergrondverlichting zijn uitgeschakeld. De instellingen van uw item worden bewaard door de interne geheugenchip, zodat uw WL 1030 weer functioneert nadat de AC-stroom is hersteld.

Ventilatie aanbeveling op basis van CO2-concentratie in de lucht

Meetbereik	Display status
Meer dan 2000 ppm eq
1501 – 2000 ppm eq
1001 – 1500 ppm eq
601 – 1000 ppm eq
400 – 600 ppm eq

Uw CO2-monitor meet en geeft de CO2 in PPM weer met kleur ventilatie aanbevelingen:

De pictogrammen knipperen wanneer de huidige CO2 hoger is dan 2000 ppm.

Om een hoog alarm en laag alarm van CO2 en luchtvochtigheid in te stellen

1. Houd de "CO2/RH% / SET" button (C4) ingedrukt, de CO2-cijfers "400" (standaard) knipperen en het pictogram (A1) verschijnt. Druk op de "+" of de "-" button om het lage alarmniveau van CO2 in stappen van +/- 10 PPM aan te passen. Het laagste alarmniveau is 400 PPM.
2. Druk nogmaals op de "CO2/RH% / SET" button (C4), de CO2-cijfers "2000" (standaard) knipperen en het pictogram (A2) verschijnt. Druk op de "+" of de "-" button om het hoge alarmniveau van CO2 in stappen van +/- 10 PPM aan te passen. Het hoogste CO2-alarmniveau is 5000 PPM.
3. Druk nogmaals op de "CO2/RH% / SET" button (C4), de luchtvochtigheidscijfers "35%" (standaard) knipperen en het pictogram (A1) verschijnt. Druk op de "+" of de "-" button om het lage alarmniveau van RH% in stappen van +/-1% aan te passen. Het laagste alarmniveau is 20%.
4. Druk nogmaals op de "CO2/RH% / SET" button (C4), de luchtvochtigheidscijfers "70%" (standaard) knipperen en het pictogram (A2) verschijnt. Druk op de "+" of de "-" button om het hoge alarmniveau van RH% in stappen van +/-1% aan te passen. Het hoogste alarmniveau is 95%.
5. Druk nogmaals op de "CO2/RH% / SET" button (C4) om de instelling te bevestigen en te beëindigen. De WL 1030 keert terug naar de normale weergavemodus.

Opmerkingen:

• Houd de "+" of de "-" button ingedrukt om het instellingsproces te versnellen.
• Uw WL 1030 slaat uw instellingen op en verlaat de alarm instelmodus wanneer er ongeveer 10 seconden geen button wordt ingedrukt.

4 verschillende alarm instellingen:
CO2 laag alarm (standaard instelling 400 ppm eq.)
CO2 hoog alarm (standaard instelling 2000 ppm eq.)
Luchtvochtigheid laag alarm (standaard instelling 35%)
Luchtvochtigheid hoog alarm (standaard instelling 70%)

Wanneer de gemeten CO2 of luchtvochtigheid het ingestelde hoge / lage alarmniveau bereikt, verschijnt het gerelateerde (A2) of (A1) pictogram en knippert om u eraan te herinneren.

Om het akoestische CO2-alarm te gebruiken (voor hoog alarm)

1. Druk eenmaal op de "ALARM CO2" button (C5) om het CO2-alarm in te schakelen. Wanneer het alarm is ingeschakeld, verschijnt het CO2-geluidsalarmpictogram (A5) op het display.
2. Wanneer de gemeten CO2 het ingestelde hoge alarmniveau bereikt, knipperen zowel het (A2) als het CO2-geluidsalarmpictogram (A5) en wordt er continu een hoorbare pieptoon gegeven. Het piepgeluid zal versnellen wanneer het gemeten CO2-niveau het ingestelde alarmniveau meer overschrijdt. Als dit gebeurt, open dan de ramen, pas de luchtventilatie aan en vermijd dat er te veel mensen samenkomen om de luchtkwaliteit van uw omgeving te verbeteren.
3. Druk op de "ALARM CO2" button (C5) om het CO2-geluidsalarm uit te schakelen. pictogram (A2) blijft knipperen als CO2 het ingestelde hoge alarm overschrijdt.

Om de maximale (MAX), minimale (MIN), 15-minuten, 8-uurs tijdgewogen gemiddelde waarde geheugen te bekijken

1. Druk één voor één op de "MEM" button (C3) om de maximum => minimum record van de CO2, temperatuur en vochtigheid te bekijken (MAX of MIN pictogram verschijnt) en vervolgens het 15-minuten => 8-uur tijdgewogen gemiddelde van het CO2-niveau (15 M of 8Hr verschijnt onderaan het LCD).
   Let op: U moet uw monitor minstens 15 minuten inschakelen om het relevante laatste 15-minuten gewogen gemiddelde van het CO2-niveau weer te geven (en ook 8 uur inschakelen om het laatste 8-uurs gewogen gemiddelde weer te geven).
2. Wanneer de Max / Min /15-M / 8-Hr uitlezing wordt weergegeven, houd de "MEM" button (C3) ingedrukt om alle records te resetten (A4, alle cijfers op het display worden "----") en uw monitor begint met het opslaan van gegevens voor de volgende periode van 24 uur.

Om de CO2-sensor te kalibreren

Deze monitor is in de fabriek gekalibreerd op een 400 PPM CO2-standaardconcentratie.

Kalibreer de monitor niet handmatig in een omgeving met een onbekende CO2-concentratie.

Automatische basislijnkalibratie: uw monitor is uitgerust met een slimme chip zodat deze zichzelf automatisch kalibreert om de drift van de CO2-sensor bij langdurig gebruik te verminderen. Hij kalibreert zichzelf automatisch bij de minimale CO2-meting die wordt gedetecteerd gedurende 7 dagen continu monitoring.

Let op: Zorg ervoor dat de plaats waar u uw monitor plaatst goed geventileerd is (met een CO2-niveau van bijna 400 PPM) gedurende minstens één uur per dag, of verplaats de monitor naar een dergelijke goed geventileerde ruimte gedurende enkele uren per dag om Automatische basislijnkalibratie uit te voeren.

Handmatige kalibratie van de CO2 -sensor

1. Plaats uw CO2-monitor in een 400 PPM kalibratie omgeving. Schakel hem in en wacht een paar minuten tot de eerste CO2-meting wordt weergegeven. Houd vervolgens de "CALIBRATE" button (C2) ingedrukt totdat "CAL" op het display knippert.
2. Na ongeveer 20 minuten stopt het knipperen en is de initiële kalibratie voltooid. Uw CO2-monitor keert terug naar de normale weergavemodus en gaat verder met de kalibratie op de achtergrond. Het duurt 24 uur voordat uw monitor is ingewerkt en het juiste CO2-niveau weergeeft.

Let op: Wacht tot uw CO2-monitor het kalibratieproces zelf heeft voltooid. Druk niet op de "CALIBRATE" button (C2) of een andere button tijdens het proces.

Temperatuur

In de normale weergavemodus drukt u op de "°C/°F" button (C6) om te schakelen tussen temperatuurweergave in °C of °F.

Om de helderheid van het display aan te passen

Druk op de "DIMMER" button (C1) om de helderheid van het display aan te passen van Hoog naar Laag naar Uit.

Probleemoplossing

Geen display of functies

Controleer of de AC/DC-adapter correct is aangesloten.

Reactietijd

Zorg ervoor dat de luchtstroomkanalen aan de achterkant van de monitor niet geblokkeerd of bedekt zijn.

CO2 -meting toont "Err"

De CO2-sensor werkt niet goed. Koppel de AC/DC-adapter (C8) gedurende 10 seconden los om deze opnieuw in uw monitor te plaatsen.

Verzorging en onderhoud

1. Plaats uw monitor op een stabiele ondergrond, uit de buurt van direct zonlicht of overmatige hitte of vocht.
2. Reinig uw monitor met een zachte doek die alleen is bevochtigd met milde zeep en water. Sterkere middelen zoals Benzine, verdunner of vergelijkbare materialen kunnen het oppervlak van het item beschadigen. Zorg ervoor dat de monitor is losgekoppeld voordat u hem schoonmaakt.
3. Open de achterkant niet en knoei niet met onderdelen van deze monitor.
4. Sluit geen andere AC/AC- of AC/DC-adapters aan met onjuiste specificaties of spanning.

CO2-niveaus en richtlijnen

Hieronder staan enkele algemene CO2-referentieniveaus:

Specificaties

Voorzorgsmaatregelen

• Het item is alleen bedoeld voor gebruik binnenshuis.
• Stel het item niet bloot aan overmatige kracht of schokken.
• Stel het item niet bloot aan extreme temperaturen, direct zonlicht, stof of vochtigheid.
• Niet in water onderdompelen.
• Vermijd contact met corrosieve materialen.
• Gooi dit item niet in vuur, omdat het kan exploderen.
• Open de binnenste achterkant niet en knoei niet met onderdelen van dit item.

Gebruik het product alleen voor het beoogde doel!

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Technoline WL 1030 Handleiding

Beschikbare talen
