Maxwell MW-3545 W - Handleiding Standaard Ventilator

De ventilator is bedoeld voor kunstmatige ventilatie van de ruimte.

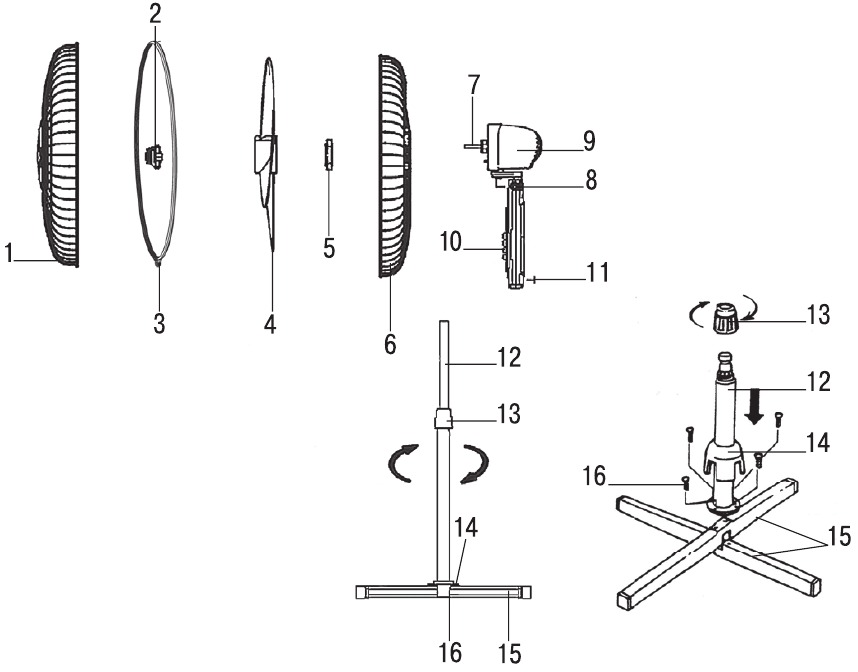

Beschrijving

1. Voorste veiligheidsrooster
2. Bladklem
3. Klemring met schroef en moer
4. Bladen
5. Achterste roostermoer
6. Achterrooster met draagbeugel
7. Motoras
8. Hellingshoekversteller
9. Motoreenheid
10. Bedieningspaneel
11. Motoreenheidklem
12. Telescopische stang
13. Telescopische stangklem
14. Decoratief paneel
15. Steunen
16. Bevestigingsschroeven

Bedieningspaneel

17. Stroomindicator
18. "SW" Oscillatiemodus indicator
19. "L, M, H" Bladrotatiesnelheid indicators
20. "0.5H/1H/2H/4H" automatische uitschakeltimer werkingstijd indicator
21. "ON/SPEED" aan/snelheid bedieningsmodus knop
22. "SWING" rotatiemodus knop
23. "TIMER" timer werkingstijd selectie knop
24. "OFF" (UIT) ventilator uitschakelknop

Afstandsbediening

25. Afstandsbediening
26. "OFF" (UIT) Uitschakelknop
27. "SWING" rotatiemodus knop
28. "TIMER" timer werkingstijd selectie knop
29. "MODE" luchtstroommodus selectie knop:

• "NORMAL" (Normaal) – eenvoudige ventilatie
• "NATURE" (Natuurlijk) – natuurlijke wind
• "SLEEP" (Slaap) – kalmerende wind
• "NORMAL" (Normaal) – eenvoudige ventilatie

30. "ON/SPEED" (AAN/SNELHEID) schakel aan/snelheid bedieningsmodus selectie knop
31. Batterijvak deksel

VEILIGHEIDSMAATREGELEN

Lees deze handleiding zorgvuldig door voordat u het elektrische apparaat gebruikt, en bewaar deze voor toekomstig gebruik.
Gebruik het apparaat uitsluitend voor de beoogde doeleinden, zoals gespecificeerd in deze handleiding. Onjuist gebruik van het apparaat kan leiden tot schade en letsel aan de gebruiker of schade aan zijn/haar eigendom.

• Voordat u het apparaat voor de eerste keer inschakelt, dient u ervoor te zorgen dat de netspanning overeenkomt met de bedrijfsspanning van het apparaat.
• Voordat u het apparaat gebruikt, dient u het netsnoer zorgvuldig te controleren en ervoor te zorgen dat het niet beschadigd is. Als u constateert dat het netsnoer beschadigd is, dient u het apparaat niet te gebruiken.
• Gebruik de ventilator niet buitenshuis.
• Plaats het apparaat op een vlakke, droge en stabiele ondergrond, uit de buurt van warmtebronnen of open vuur.
• Gebruik het apparaat niet in de buurt van containers gevuld met water, naast een gootsteen, in natte kelders of in de buurt van een zwembad.
• Dompel de ventilator, het netsnoer en de stekker niet onder in water of andere vloeistoffen.
• Raak het apparaat en de stekker niet aan met natte handen.
• Als de ventilator in het water valt, trek dan de stekker eruit voordat u hem aanraakt en pas dan mag u de ventilator uit het water halen. Neem contact op met het dichtstbijzijnde erkende servicecentrum voor het testen of repareren van het apparaat op de contactadressen die vermeld staan in het garantiebewijs en op de website www.maxwell-products.ru.
• Zorg ervoor dat het netsnoer geen contact maakt met hete oppervlakken en scherpe randen van meubels.
• Schakel de niet-gemonteerde ventilator niet in.
• Steek geen vreemde voorwerpen in de openingen van de beschermroosters van de ventilator om letsel of schade aan het apparaat te voorkomen.
• Raak de draaiende bladen niet aan tijdens het gebruik van de ventilator.
• Plaats de ventilator niet in de buurt van gordijnen of kamerplanten.
• Het wordt niet aanbevolen om langere tijd onder de luchtstroom van de ventilator te blijven (vooral voor kinderen en ouderen).
• Laat het apparaat niet onbeheerd achter tijdens bedrijf.
• Trek de stekker van de ventilator uit het stopcontact voordat u hem schoonmaakt en wanneer u het apparaat niet gebruikt of voordat u het naar een nieuwe plaats verplaatst.
• Trek bij het loskoppelen van de ventilator aan de stekker en niet aan het snoer.
• Reinig het apparaat regelmatig.
• Laat kinderen niet zonder toezicht om te voorkomen dat ze het apparaat als speelgoed gebruiken.
• Laat om veiligheidsredenen geen polyethyleenzakken die als verpakking worden gebruikt, onbeheerd achter.

LET OP! Laat kinderen niet spelen met polyethyleenzakken of verpakkingsfolie. Gevaar voor verstikking!

• Laat kinderen het apparaat en het netsnoer niet aanraken tijdens het gebruik.
• Het apparaat is niet bedoeld voor gebruik door lichamelijk of geestelijk gehandicapten (inclusief kinderen) of door personen zonder ervaring of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of tenzij ze door deze persoon zijn geïnstrueerd over het gebruik van het apparaat.
• Gebruik de ventilator niet als de bladen, het netsnoer of de stekker beschadigd zijn, als de ventilator niet goed werkt, nadat hij is gevallen of op een andere manier is beschadigd.
• Probeer het apparaat niet te repareren. Demonteer het apparaat niet zelf, als er een storing wordt geconstateerd of nadat het is gevallen, trek de stekker uit het stopcontact en neem contact op met een erkend servicecentrum op de contactadressen die vermeld staan in het garantiebewijs en op de website www.maxwell-products.ru.
• Transporteer het apparaat in de originele verpakking.
• Gooi het apparaat omwille van de bescherming van het milieu niet bij het normale huisvuil na het verstrijken van de levensduur; breng het naar een gespecialiseerd centrum voor verdere recycling.
• Bewaar het apparaat op een droge, koele plaats buiten bereik van kinderen en gehandicapten.

DIT APPARAAT IS UITSLUITEND BEDOELD VOOR HUISHOUDELIJK GEBRUIK

VOOR HET EERSTE GEBRUIK

Bewaar het apparaat na transport of opslag bij lage temperatuur gedurende ten minste drie uur op kamertemperatuur voordat u het inschakelt.

Ventilator monteren

• Pak het apparaat uit en verwijder alle stickers die de werking kunnen belemmeren.
• Controleer het apparaat op beschadigingen, gebruik het niet in geval van beschadigingen.
• Zet de steunen (15) kruiselings op een vlakke, droge ondergrond.
• Zet de telescopische stang (12) op de steunen (15) en bevestig deze met vier bevestigingsschroeven (16).
• Draai de klem (13) los en verwijder deze door hem tegen de klok in te draaien, zet het decoratieve paneel (14) op de telescopische stang (12). Zet de klem (13) terug op zijn plaats door hem meerdere keren met de klok mee te draaien.
• Verleng de stang (12) tot de gewenste hoogte en zet hem vast door de klem (13) met lichte kracht vast te draaien terwijl u hem met de klok mee draait.
• Installeer de motoreenheid (9) op de telescopische stang (12) tot hij vastklikt en zet hem vast met de klem (11), oefen geen overmatige kracht uit bij het vastschroeven van de klem van de motoreenheid (11).
• Zet het achterrooster (6) op de motoreenheid (9) en zorg ervoor dat de geleiders op de motoreenheid (9) overeenkomen met de overeenkomstige openingen op het rooster (6). De draagbeugel op het achterrooster (6) moet naar boven zijn gericht.
• Bevestig het achterrooster (6) op de motoreenheid (9) met de plastic moer (5) door deze met de klok mee vast te schroeven tot hij vastklikt.
• Plaats de bladen (4) op de motoras (7) en zorg ervoor dat de groef op de bladen overeenkomt met de klem op de motoras en zet ze vast met de plastic klem (2) door deze tegen de klok in te draaien en de bladen (4) met uw vrije hand vast te houden.
• Plaats de moer en de bevestigingsschroef in de openingen van de klemring (3).
• Laat het voorrooster (1) en het achterrooster (6) overeenkomen, zet ze vast met de klemring (3) en draai de klemring (3) vast door de bevestigingsschroef stevig aan te draaien.

Let op! Voor een eenvoudige montage van de ventilatorroosters installeert u eerst de klemring (3) op het achterrooster (6) en draait u de bevestigingsschroef iets vast. Installeer het onderste deel van het voorrooster (1) op de klemring (3). Druk vervolgens het onderste deel van het voorrooster (1) op de klemring (3) en knijp beide roosters aan beide zijden samen om het rooster (1) onder de klemring (3) te installeren. Draai de bevestigingsschroef (4) vast.

• De ventilator is klaar voor gebruik.

GEBRUIK

Voordat u het apparaat voor de eerste keer gebruikt, dient u ervoor te zorgen dat de spanning in uw stopcontact overeenkomt met de bedrijfsspanning van het apparaat.

• Steek de stekker in het stopcontact, u hoort een geluidssignaal en de lichtindicator (17) die aangeeft dat het apparaat op het stopcontact is aangesloten, gaat branden op het bedieningspaneel (10).

Opmerking: elke keer dat u op de knoppen van het bedieningspaneel (21, 22, 23, 24) drukt, wordt er een geluidssignaal gegeven.

• Druk op de knop "ON/SPEED" (21), de indicator (19) van de "L" (laag) bedieningsmodus gaat branden, u hoort een geluidssignaal en de ventilator begint te werken.
• Druk nogmaals op de knop "ON/SPEED" (21) om de rotatiesnelheid van de bladen te selecteren; de lichtindicatoren (19) informeren u over de geselecteerde rotatiesnelheid van de bladen:
  • "L" (laag) – lage luchtstroomsnelheid
  • "M" (midden) – gemiddelde luchtstroomsnelheid
  • "H" (hoog) – hoge luchtstroomsnelheid
• Druk op de knop "SWING" (22) om de 90° oscillatie bedieningsmodus van de ventilator in te schakelen, de "SW" indicator (18) gaat branden.
• Om de rotatiemodus te stoppen, drukt u nogmaals op de knop "SWING" (22), de "SW" indicator (18) gaat uit.
• De werkingstijd van de automatische uitschakeltimer wordt geselecteerd met de knop "TIMER" (23), de lichtindicatoren (20) informeren u over de ingestelde tijd. U kunt de werkingstijd van de ventilator instellen van 0,5 uur tot 7,5 uur (met een instelstap van 0,5 uur).
• Om de timer uit te schakelen, drukt u herhaaldelijk op de knop "TIMER" tot alle indicatoren (20) uitgaan.
• Om de ventilator uit te schakelen, drukt u op de knop "OFF" (24).
• U kunt de positie van de motoreenheid (9) van de ventilator wijzigen en vastzetten in overeenstemming met de vereiste luchtstroomhoek in de verticale positie, de hellingshoek van de ventilator wordt handmatig ingesteld. Om de hellingshoek van de ventilator te wijzigen, draait u de versteller (8) los door hem tegen de klok in te draaien, stelt u de vereiste hellingshoek van de ventilator in en draait u de versteller (8) vast door hem met de klok mee te draaien. Klikken tijdens het kantelen van de ventilator is normaal.

De afstandsbediening gebruiken

Om de afstandsbediening (RC) (25) te gebruiken, opent u het deksel van het batterijvak (31) en plaatst u 2 "AAA" batterijen (niet meegeleverd) in het batterijvak, waarbij u de polariteit strikt volgt, sluit het deksel van het batterijvak (31).
Als u het apparaat lange tijd niet gebruikt, verwijder dan de batterijen uit het batterijvak van de afstandsbediening (25).

Opmerking:

• Vervang de batterijen in de afstandsbediening (25) tijdig, om schade aan de afstandsbediening (25) te voorkomen, laat de batterijen niet lekken.
• Elke keer dat u op de knoppen van het bedieningspaneel (25) drukt, wordt er een geluidssignaal gegeven.
• De functies van de knoppen van de afstandsbediening (25) komen overeen met de functies van de knoppen op het bedieningspaneel (10).

• Steek de stekker in het stopcontact, de stroomindicator (17) gaat branden op het bedieningspaneel (10).
• Druk op de knop "ON/SPEED" (30) op de afstandsbediening (25), de indicator (19) van de "L" (laag) bedieningsmodus gaat branden op het bedieningspaneel (10), u hoort een geluidssignaal en de ventilator begint te werken, door nogmaals op de knop (30) te drukken kunt u de vereiste rotatiesnelheid van de bladen van de ventilator instellen, de lichtindicatoren (19) informeren u over de geselecteerde snelheid:
  • "L" (laag) – lage luchtstroomsnelheid
  • "M" (midden) – gemiddelde luchtstroomsnelheid
  • "H" (hoog) – hoge luchtstroomsnelheid.
• Druk vervolgens op de knop "MODE" (29) op de afstandsbediening (25) om de luchtstroommodus te selecteren. U kunt kiezen uit drie modi:
  • "NORMAL" (Normaal) – eenvoudige ventilatie; de luchtstroomsnelheid is afhankelijk van de modus die is geselecteerd met de knop "ON/SPEED" (30);
  • "NATURE" (Natuurlijk) – natuurlijke wind; natuurlijke wind imitatie modus, de luchtstroomsnelheid verandert chaotisch: van zachte bries tot sterke windvlaag.
  • "SLEEP" (Slaap) – kalmerende wind; de luchtstroomsnelheid verandert in cycli, constant toenemend en afnemend.
  • "NORMAL" (Normaal) – eenvoudige ventilatie; de luchtstroomsnelheid is afhankelijk van de modus die is geselecteerd met de knop "ON/SPEED" (30).
• Selecteer de werkingstijd van de automatische uitschakeltimer door vervolgens op de knop "TIMER" (29) op de afstandsbediening (25) te drukken, de lichtindicatoren (20) op het bedieningspaneel (10) informeren u over de ingestelde werkingstijd. U kunt de werkingstijd van de ventilator instellen van 0,5 uur tot 7,5 uur (met een instelstap van 0,5 uur). Om de timer uit te schakelen, drukt u herhaaldelijk op de knop "TIMER" (28) tot alle indicatoren (20) uitgaan.
• Druk op de knop "SWING" (27) op de afstandsbediening (25) om de 90° oscillatie bedieningsmodus van de ventilator in te schakelen, de "SW" indicator (18) gaat branden op het bedieningspaneel (10). Om deze functie uit te schakelen of om de rotatie van het apparaat in de gewenste richting in te stellen, drukt u nogmaals op de knop "SWING" (27).
• Om de ventilator uit te schakelen, drukt u op de knop "OFF" (24).

ONDERHOUD EN VERZORGING

• Voordat u de ventilator reinigt, schakelt u hem uit door op de knop "OFF" (24) op het bedieningspaneel (10) of de knop "OFF" (26) op de afstandsbediening (25) te drukken en de stekker uit het stopcontact te halen.
• Gebruik geen schuurmiddelen en oplosmiddelen om het apparaat te reinigen.
• Reinig de motoreenheid (9) met een licht vochtige doek en veeg hem vervolgens droog.
• Als u de bladen (4) moet reinigen, draait u de moer op de ring (3) los, verwijdert u de ring (3), verwijdert u het voorrooster (1) en veegt u de bladen vervolgens af met een licht vochtige doek.
• Installeer het voorrooster (1) en de ring (3) terug op hun plaats.
• U kunt de ventilatorbladen reinigen met een stofzuiger met behulp van een geschikt opzetstuk.
• Dompel de motoreenheid (9) van de ventilator niet onder in water of andere vloeistoffen. Zorg ervoor dat er geen vloeistoffen in de motoreenheid (9) van de ventilator komen om schade te voorkomen en het risico op een elektrische schok te vermijden.

Opslag

• Trek de stekker van de ventilator uit het stopcontact en reinig hem.
• Demonteer de ventilator indien nodig.
• Verwijder de ring (3), het voorrooster (1), draai de bladklem (2) los door hem met de klok mee te draaien, verwijder de bladen (4), draai de bevestigingsmoer van het achterrooster (5) los en verwijder het rooster (6).
• Draai de klem (11) los en verwijder de motoreenheid (9) van de telescopische stang (12).
• Draai 4 moeren los en verwijder de telescopische stang (12) van de steunen (15).
• Pak de ventilator in de originele verpakking en berg hem op een droge, koele plaats buiten bereik van kinderen.

LEVERINGSOMVANG

Motoreenheid – 1 st.
Voorrooster – 1 st.
Klemring met de schroef en moer – 1 st.
Bladklem – 1 st.
Bladen – 1 st.
Achterrooster – 1 st.
Telescopische stang met klem en decoratief paneel – 1 st.
Steunen – 2 st. Schroef – 4 st.
Afstandsbediening – 1 st.
Handleiding – 1 st.

TECHNISCHE SPECIFICATIES

Voeding: 220-240 V ~ 50/60Hz
Maximaal vermogen: 40 W
Diameter bladen: 40 cm (16")

De fabrikant behoudt zich het recht voor om de specificaties van het apparaat zonder voorafgaande kennisgeving te wijzigen.

Levensduur van de ventilator is 3 jaar

Garantie

Details over de garantievoorwaarden kunnen worden verkregen bij de dealer waar het apparaat is gekocht. De aankoopbon of het ontvangstbewijs moet worden overlegd bij het indienen van een claim onder de voorwaarden van deze garantie.
