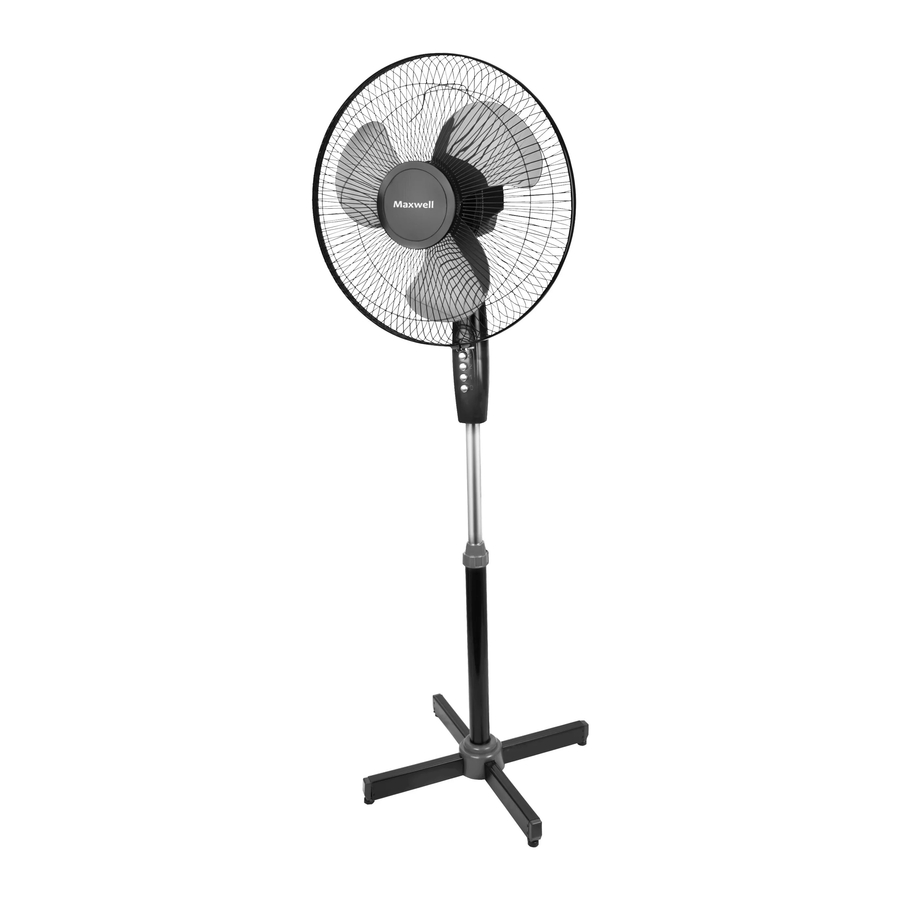

Maxwell MW-3540 - Handleiding ventilator
De ventilator is bedoeld voor kunstmatige ventilatie van de ruimte.

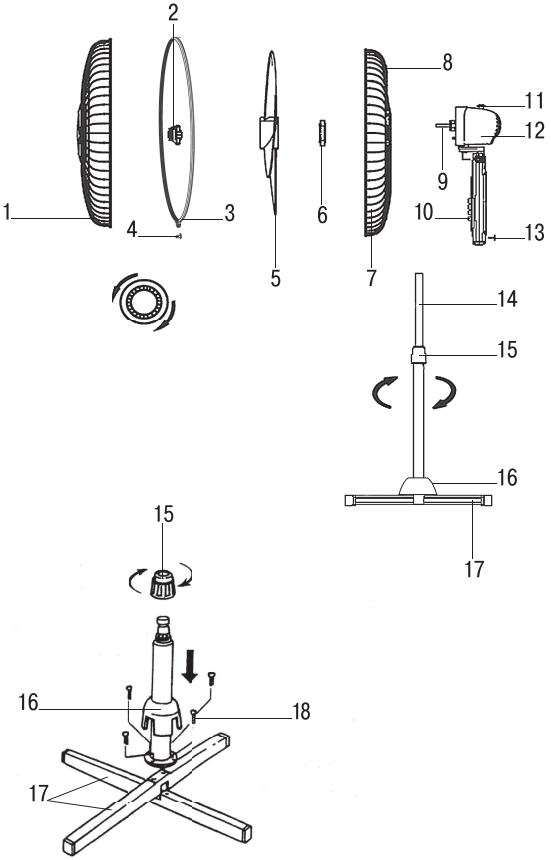

BESCHRIJVING
- Voorste veiligheidsrooster
- Plastic bladklem
- Klemring
- Bevestigingsschroef
- Bladen
- Plastic bevestigingsmoer achterrooster
- Achterrooster
- Handgreep ventilator
- Motoras
- Bedieningspaneel
- Oscillatie aan/uit-knop
- Motoreenheid
- Klem motoreenheid
- Telescopische stang
- Klem telescopische stang
- Decoratief paneel
- Steunen
- Bevestigingsschroeven
VEILIGHEIDSMAATREGELEN
Lees deze handleiding zorgvuldig door voordat u het elektrische apparaat gebruikt en bewaar deze voor toekomstig gebruik.
Gebruik het apparaat uitsluitend voor de beoogde doeleinden, zoals beschreven in deze handleiding. Een verkeerde behandeling van het apparaat kan leiden tot schade en letsel aan de gebruiker of schade aan zijn/haar eigendommen.
- Voordat u het apparaat voor de eerste keer inschakelt, dient u ervoor te zorgen dat de netspanning van uw huis overeenkomt met de bedrijfsspanning van het apparaat.
- Controleer voor gebruik het netsnoer zorgvuldig en zorg ervoor dat het niet beschadigd is. Als u constateert dat het netsnoer beschadigd is, gebruik het apparaat dan niet.
- Gebruik de ventilator niet buitenshuis.
- Plaats het apparaat op een vlakke, droge en stabiele ondergrond, uit de buurt van warmtebronnen of open vuur.
- Gebruik het apparaat niet in de buurt van met water gevulde containers, naast een gootsteen, in natte kelders of in de buurt van een zwembad.
- Dompel de ventilator, het netsnoer en de stekker niet onder in water of andere vloeistoffen.
- Raak de behuizing van het apparaat en de stekker niet aan met natte handen.
- Als de ventilator in het water valt, trek dan de stekker uit het stopcontact voordat u hem aanraakt en pas daarna mag u de ventilator uit het water halen. Neem contact op met het dichtstbijzijnde geautoriseerde servicecentrum voor het testen of repareren van het apparaat op de contactadressen die vermeld staan in het garantiebewijs en op de website www.maxwell-products.ru.
- Zorg ervoor dat het netsnoer geen contact maakt met hete oppervlakken en scherpe meubelranden.
- Schakel de niet-gemonteerde ventilator niet in.
- Steek geen vreemde voorwerpen in de openingen van de beschermroosters van de ventilator om letsel of schade aan het apparaat te voorkomen.
- Raak de draaiende bladen niet aan tijdens het gebruik van de ventilator.
- Plaats de ventilator niet in de buurt van gordijnen of kamerplanten.
- Het wordt niet aanbevolen om lange tijd onder de luchtstroom van de ventilator te blijven (vooral voor kinderen en ouderen).
- Laat het apparaat tijdens het gebruik niet onbeheerd achter.
- Haal de stekker van de ventilator uit het stopcontact voordat u hem schoonmaakt en wanneer u het apparaat niet gebruikt of voordat u hem naar een nieuwe plaats verplaatst.
- Trek bij het loskoppelen van de ventilator aan de stekker en niet aan het snoer.
- Reinig het apparaat regelmatig.
- Laat kinderen niet zonder toezicht achter om te voorkomen dat ze het apparaat als speelgoed gebruiken.
- Laat om veiligheidsredenen polyethyleenzakken, die als verpakking worden gebruikt, niet onbeheerd achter.
LET OP! Laat kinderen niet met polyethyleenzakken of verpakkingsfolie spelen. Verstikkingsgevaar!
- Laat kinderen tijdens het gebruik van het apparaat de behuizing en het netsnoer niet aanraken.
- Het apparaat is niet bedoeld voor gebruik door lichamelijk of geestelijk gehandicapten (inclusief kinderen) of door personen met een gebrek aan ervaring of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of tenzij ze door deze persoon zijn geïnstrueerd over het gebruik van het apparaat.
- Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een onderhoudsbedrijf of vergelijkbaar gekwalificeerd personeel om gevaar te voorkomen.
- Probeer het apparaat niet te repareren. Demonteer het apparaat niet zelf, als er een storing wordt geconstateerd of nadat het is gevallen, haal de stekker uit het stopcontact en neem contact op met een geautoriseerd servicecentrum op de contactadressen die vermeld staan in het garantiebewijs en op de website www.maxwell-products.ru.
- Vervoer het apparaat in de originele verpakking.
- Bewaar het apparaat op een droge, koele plaats, buiten bereik van kinderen en gehandicapten.
HET APPARAAT IS UITSLUITEND BEDOELD VOOR HUISHOUDELIJK GEBRUIK, HET COMMERCIËLE GEBRUIK EN GEBRUIK IN PRODUCTIERUIMTEN EN WERKPLAATSEN IS VERBODEN.
VOOR HET EERSTE GEBRUIK
Na transport of opslag bij lage temperatuur dient u het apparaat minstens drie uur op kamertemperatuur te bewaren.
De ventilator wordt gedemonteerd geleverd. Schakel de ventilator niet in voordat deze volledig is gemonteerd.
- Pak het apparaat uit en verwijder alle stickers die de werking kunnen belemmeren.
- Controleer het apparaat op beschadigingen, gebruik het niet in geval van beschadigingen.
- Zet de steunen (17) kruislings op een vlakke, droge ondergrond.
- Zet de telescopische stang (14) op de steunen (17) en zet deze vast met vier bevestigingsschroeven (18).
- Schroef de klem (15) los door deze tegen de klok in te draaien. Nadat u de klem (15) hebt verwijderd, plaatst u het decoratieve paneel (16) op de telescopische stang (14). Plaats de klem (15) terug op zijn plaats door deze meerdere keren met de klok mee te draaien.
- Verleng de stang (14) tot de gewenste hoogte en zet deze vast door de klem (15) met een lichte kracht met de klok mee aan te draaien.
- Installeer de motoreenheid (12) op de telescopische stang (14) tot aan de stootrand en zet deze vast met de klem (13), oefen geen overmatige kracht uit bij het vastschroeven van de klem van de motoreenheid (13).
- Plaats het achterrooster (7) op de motoreenheid (12) en zorg ervoor dat de geleiders op de motoreenheid (12) overeenkomen met de bijbehorende openingen op het rooster (7).
- De handgreep (8) op het achterrooster (7) moet naar boven zijn gericht. Zet het achterrooster (7) vast op de motoreenheid (12) met de plastic moer (6) door deze met de klok mee vast te schroeven tot aan de stootrand.
- Plaats de bladen (5) op de motoras (7) en zorg ervoor dat de groef op de bladen overeenkomt met de klem op de motoras en zet ze vast met de plastic klem (2) door deze tegen de klok in te draaien en de bladen (5) met uw vrije hand vast te houden.
- Plaats de moer en de bevestigingsschroef (4) in de contactdozen van de klemring (3).
- Zorg ervoor dat het voorrooster (1) en het achterrooster (7) op elkaar aansluiten, zet ze vast met de klemring (3) en draai de klemring (3) vast door de bevestigingsschroef (4) stevig aan te draaien.
Opmerking! Voor een eenvoudige montage van het rooster van de ventilator dient u eerst de klemring (3) op het achterrooster (7) te installeren en de bevestigingsschroef (4) lichtjes aan te draaien. Installeer het onderste deel van het voorrooster (1) op de klemring (3). Druk vervolgens het onderste deel van het voorrooster (1) op de klemring (3) en knijp beide roosters aan beide zijden samen om het rooster (1) onder de klemring (3) te installeren. Draai de bevestigingsschroef (4) vast.
- De ventilator is klaar voor gebruik.
DE VENTILATOR GEBRUIKEN
- Zorg ervoor dat de spanning van het elektriciteitsnet overeenkomt met de bedrijfsspanning van het apparaat.
- Zorg ervoor dat de ventilator is uitgeschakeld door op de "0"-knop op het bedieningspaneel (10) te drukken.
- U kunt de hellingshoek van de motoreenheid (12) wijzigen. Draai de klem tegen de klok in om hem los te maken en stel de gewenste hellingshoek van de motoreenheid (12) in, zet de geselecteerde hellingshoek vast door de klem met de klok mee te draaien.
- Steek de stekker in het stopcontact.
- Selecteer de gewenste rotatiesnelheid van de bladen (5) door op de knoppen op het bedieningspaneel (10) te drukken:
"0" (uit) – ventilator is uitgeschakeld;
"1" – lage rotatiesnelheid van de bladen;
"2" – gemiddelde rotatiesnelheid van de bladen;
"3" – hoge rotatiesnelheid van de bladen; - Druk op de knop (11) om de horizontale rotatie van de motoreenheid in te schakelen. Om de rotatie uit te schakelen, trekt u de knop (11) omhoog.
- Druk op de "0"-knop (de ventilator is uitgeschakeld) om het apparaat uit te schakelen.
- Haal de stekker uit het stopcontact.
REINIGING EN ONDERHOUD
- Schakel het apparaat uit en haal de stekker uit het stopcontact.
- Gebruik nooit vloeibare reinigingsmiddelen en schuurmiddelen om de ventilator schoon te maken.
- Veeg het apparaat af met een zachte, droge doek.
- Om de bladen schoon te maken, verwijdert u het voorrooster (1) nadat u de bevestigingsschroef (4) hebt losgedraaid en de klemring (3) hebt verwijderd. Schroef de bladklem (2) los door deze met de klok mee te draaien en verwijder de bladen (5).
- Reinig de bladen (5) met een licht vochtige doek en veeg ze vervolgens droog.
- Monteer de ventilator volgens de montage-instructies in het hoofdstuk «Voor het eerste gebruik».
- Dompel de motoreenheid (12), het netsnoer en de stekker niet onder in water of andere vloeistoffen.
OPSLAG
- Koppel het apparaat los van het elektriciteitsnet en reinig het.
- Demonteer de ventilator indien nodig. Verwijder de klemring (3) nadat u de bevestigingsschroef (4) hebt losgedraaid, het voorrooster (1) en vervolgens de bladen (5) door de bladklem (2) met de klok mee te draaien. Schroef de plastic moer (6) los door deze tegen de klok in te draaien en verwijder het achterrooster (7) van de motoreenheid (12).
- Verwijder de motoreenheid (12) van de telescopische stang (14). Schroef de klem (15) los door deze tegen de klok in te draaien. Nadat u de klem (15) hebt verwijderd, verwijdert u het decoratieve paneel (16) van de telescopische stang (14). Schroef de bevestigingsschroeven (18) los en koppel de telescopische stang (14) los van de steunen (17). Koppel de steunen (17) los.
- Plaats de ventilator in de doos.
- Bewaar het apparaat op een droge, koele plaats, buiten bereik van kinderen en gehandicapten.
LEVERINGSOMVANG
Motoreenheid – 1 st.
Voorrooster – 1 st.
Klemring met schroef en moer – 1 st.
Bladklem – 1 st.
Bladen – 1 st.
Achterrooster – 1 st.
Telescopische stang met klem en decoratief paneel – 1 st.
Steunen – 2 stuks.
Schroef – 4 stuks.
Handleiding – 1 st.
TECHNISCHE SPECIFICATIES
Stroomvoorziening: 220-240 V ~ 50-60 Hz
Nominaal opgenomen vermogen: 35 W
Diameter: 40 cm (16")
RECYCLING
Gooi het apparaat en de batterijen (indien meegeleverd) niet weg ter bescherming van het milieu, gooi het apparaat en de batterijen niet weg met het normale huisvuil na het verstrijken van de levensduur; breng ze naar gespecialiseerde centra voor verdere recycling.
Het afval dat ontstaat tijdens de verwijdering van het apparaat is onderworpen aan verplichte inzameling en daaropvolgende verwijdering op de voorgeschreven wijze.
Neem voor meer informatie over recycling van dit product contact op met een lokale gemeentelijke administratie, een afvalverwerkingsbedrijf of de winkel waar u dit product hebt gekocht.
De fabrikant behoudt zich het recht voor om het ontwerp, de structuur en de specificaties te wijzigen zonder de algemene principes van de werking van het apparaat aan te tasten, zonder voorafgaande kennisgeving, waardoor kleine verschillen tussen de handleiding en het product kunnen worden waargenomen. Als de gebruiker dergelijke verschillen vaststelt, dient hij deze te melden via e-mail info@maxwell-products.ru om een bijgewerkte handleiding te ontvangen.
De levensduur van het apparaat is 3 jaar
Garantie
Details over de garantievoorwaarden kunt u verkrijgen bij de dealer waar u het apparaat hebt gekocht. De aankoopnota of het ontvangstbewijs moet worden overlegd bij het indienen van een claim onder de voorwaarden van deze garantie.
Dit product voldoet aan de EMC-richtlijn 2014/30/EU en aan de laagspanningsrichtlijn 2014/35/EU.
Een productiedatum van het artikel wordt aangegeven in het serienummer op het typeplaatje. Een serienummer is een nummer van elf eenheden, waarbij de eerste vier cijfers de productiedatum aangeven. Serienummer 0606ххххххх betekent bijvoorbeeld dat het artikel is vervaardigd in juni (de zesde maand) 2006.
