dji T1d - Bluetooth Controller Manual

Product Introductie

Bluetooth controller T1d, ondersteunt Bluetooth 4.0 draadloze verbinding. Het is geschikt voor Android-apparaten (versie 4.3 of hoger) en Apple-apparaten (systeemversie iOS8.0 of hoger). Dit product is volledig intelligent en identificeert automatisch verschillende modellen van apparatuur, het is niet nodig om handmatig de Android- of iOS-modus in te stellen, verbinden en spelen.

Product Parameters

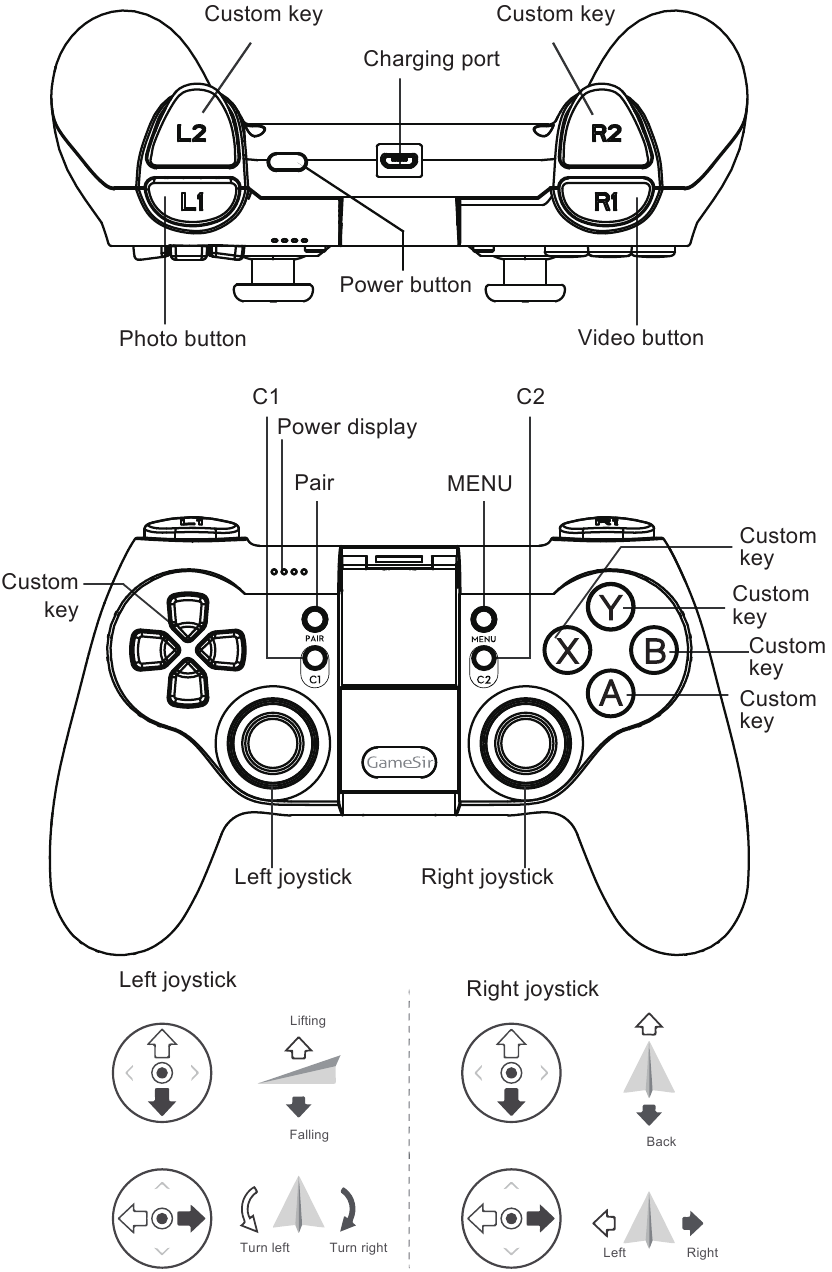

Concept van Controller

Let op: De fabrieksinstelling van de controller is de "America hand" (Amerikaanse hand). De linker joystick regelt de hoogte en de richting, de rechter joystick regelt de voorwaartse, achterwaartse en linker richting van de vlucht.

Functie Beschrijving

De controller inschakelen en verbinden

1. Druk kort op de knop om in te schakelen, als het succesvol start, zal de ABXY-knop van de controller altijd aan zijn.
2. Power display LED knippert langzaam; Ga direct naar de Bluetooth-modus om te wachten op de APP-verbinding;
3. Ga naar de vluchtbesturings-APP om de controller te verbinden;
4. Na het verbinden, is de power display LED altijd aan en toont de hoeveelheid elektriciteit.
5. Als de controller al met andere telefoons is verbonden, druk dan op de "Pair" (Koppelen)-knop van de controller om de controller te dwingen in de staat van wachtende match te komen.

Uitschakelen

1. Houd de aan/uit-knop 3-5 seconden ingedrukt, sluit de controller af, schakel alle LED-lampjes uit;

Automatisch uitschakelen

1. De controller is in verbindingsstaat, als deze langer dan 5 minuten inactief is, zal de controller automatisch uitschakelen.
2. De controller is in de staat van verbreken (wachten op verbinding), als er geen verbinding is gedurende 2 minuten, zal de controller automatisch uitschakelen.

Controleer de stroom

Nadat de controller succesvol is verbonden, zal de LED-lamp de huidige stroominformatie tonen.
De LED-lamp groep toont de verhouding: Volledig helder is ongeveer 75% tot 100%; 3 lampjes zijn ongeveer 50% tot 75%; 2 lampjes zijn ongeveer 25% tot 50%; 1 lampje is ongeveer 1% tot 25%.

Laag batterij alarm

1. Wanneer het beschikbare vermogen lager is dan de laagspanningsalarmspanning, knippert de LED-lichtgroep dubbel;
2. Wanneer het beschikbare vermogen lager is dan de batterijbeveiligingsspanning, zal de controller automatisch uitschakelen.

Batterij opladen

1. LED-lampjes 1-4 knipperen langzaam tijdens het opladen;
2. Wanneer het opladen voorbij is (volledig), is de LED-lichtgroep altijd aan;
   Koppel de oplaadkabel los na het opladen.

Resetten

Druk snel met de paperclip op het gaatje aan de achterkant van de controller, om de hele controller een keer uit te schakelen en opnieuw op te starten.

Firmware upgraden(OTA)

Verbind de controller via de mobiele telefoon APP Bluetooth, om de OTA-upgrade te verwerken. Ondersteunt Android 4.3 +, iOS8.0 + systeem; App download adres: www.gamesirhk/t1d

1. Na het ingaan van de upgrade-modus, blijft de LED op Lantern Dance branden en wacht op de upgrade.
2. Nadat de upgrade is voltooid, schakelt u de machine uit en start u deze automatisch opnieuw.

Probleemoplossing

1. Wanneer u de machine niet kunt starten, is de ingebouwde batterij mogelijk leeg. Laad de controller op met de USB-lijn en start opnieuw op.
2. Als de controller is vastgelopen of is gevallen, houd hem dan niet ver van het apparaat, of maak opnieuw verbinding.
3. Fabrieksinstelling (reset): Er zit een klein gaatje aan de achterkant van de controller, druk het naar beneden met een tandenstoker of een ander hard staaf object, druk op de RESET-toets om de fabrieksinstelling te herstellen.

Productnotities

1. Vermijd sterke trillingen, niet demonteren, aanpassen, zelf repareren.
2. Vermijd opslag in vochtige, hoge temperaturen, dampen en andere plaatsen
3. Vermijd dat water of andere vloeistoffen de binnenkant van de controller binnendringen, dit kan de controllerfunctie beïnvloeden.
4. Er zitten batterijen binnenin, laat de controller niet in het vuur vallen, er is een explosiegevaar.
5. De laadspanning van dit product is USB 3.7-5.5V DC-voeding (gewone Android mobiele telefoon oplaadstroom kan direct worden gebruikt), anders kan het mogelijk niet worden opgeladen of schade veroorzaken.
6. Kinderen moeten dit product gebruiken in de bewaring van een volwassene.
7. Als er een kwaliteitsprobleem of suggestie is, neem dan contact op met de verkoper of het after sales personeel, en zie de contactgegevens op de buitenverpakking.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Voor alle producten:

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer dit apparaat in overeenstemming met de instructies van de fabrikant.
8. Installeer dit apparaat niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betreding of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11.
    Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de wagen, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of samen met het apparaat wordt verkocht. Wanneer een wagen wordt gebruikt, wees voorzichtig bij het verplaatsen van de wagen/apparaat combinatie om letsel door kantelen te voorkomen.
13. Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, of het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Stel dit apparaat niet bloot aan druppels of spatten en zorg ervoor dat er geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
16. Om dit apparaat volledig van het stopcontact te scheiden, koppelt u de stekker van het netsnoer los van het stopcontact.
17. De stekker van het netsnoer moet gemakkelijk bereikbaar blijven.
18. Stel batterijen niet bloot aan overmatige hitte zoals zonlicht, vuur en dergelijke.

RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN.

DE BLIKSEMFLITS EEN PIJLPUNTSYMBOOL, BINNEN EEN GELIJKZIJDIGE DRIEHOEK, IS BEDOELD OM DE GEBRUIKER TE WAARSCHUWEN VOOR DE AANWEZIGHEID VAN NIET-GEÏSOLEERDE GEVAARLIJKE SPANNING" BINNEN DE BEHUIZING VAN DE PRODUQ'S DIE VAN VOLDOENDE STERKTE KAN ZIJN OM EEN RISICO OP ELEKTRISCHE SCHOKKEN VOOR PERSONEN TE VORMEN. smart

HET UITROEPTEKEN BINNEN EEN GELIJKZIJDIGE DRIEHOEK IS BEDOELD OM DE GEBRUIKER TE WAARSCHUWEN VOOR DE AANWEZIGHEID VAN BELANGRIJKE BEDIENINGS- EN ONDERHOUDSINSTRUCTIES (ONDERHOUD) IN DE LITERATUUR DIE BIJ DE PRODUQ WORDT MEEGELEVERD.

OM HET RISICO OP BRAND OF ELEQTRISCHE SCHOK TE VERMINDEREN, STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT.

VOORZICHTIGHEID FCC EN IC VERKLARING VOOR GEBRUIKERS (ALLEEN VS EN CANADA)

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken; en
2. Dit apparaat moet alle storingen accepteren, inclusief storingen die een ongewenste werking van het apparaat kunnen veroorzaken.

CAN ICES-3(B)/NMB-3(B)
Federal Communication Commission Interference Statement
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing in een wooninstallatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Voor producten die RF-energie uitzenden:

IC INFORMATIE VOOR GEBRUIKERS
Dit apparaat voldoet aan de licentievrije RSS's van Industry Canada. De werking is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken; en
2. Dit apparaat moet alle storingen accepteren, inclusief storingen die een ongewenste werking van het apparaat kunnen veroorzaken.

Er zijn geen gebruiksbeperkingen in de EU

NIET INSLIKKEN BAHERY, CHEMISCH VERBRANDINGSRISICO [De afstandsbediening die bij] dit product wordt geleverd, bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit binnen slechts 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden. Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijvak niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen. Als u denkt dat er batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

Voor alle producten behalve die met draadloze werking:
GuangZhou Chicken Run Network Technology Co, Ltd. Verklaart hierbij dat deze apparatuur in overeenstemming is met de EMC 2014/30/EU Richtlijn, LVD 2014/35/EU Richtlijn, ErP 2012/27/EU Richtlijn en RoHS 2011/65/ EU Richtlijn. De conformiteitsverklaring kan worden geraadpleegd in de ondersteuningssectie van onze website, toegankelijk vanaf www.gamesir.hk

Voor alle producten met draadloze werking:
GuangZhou Chicken Run Network Technology Co, Ltd. verklaart hierbij dat deze apparatuur in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU, ErP 2012/27/EU Richtlijn en RoHS 2011/65/EU Richtlijn. De conformiteitsverklaring kan worden geraadpleegd in de ondersteuningssectie van onze website, toegankelijk vanaf www.gamesir.hk

FCC&IC Verklaring:
Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1. dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

CAN ICES-3(B) / NMB-3(B)
