DJI RC Pro, O3-handleiding

Inleiding

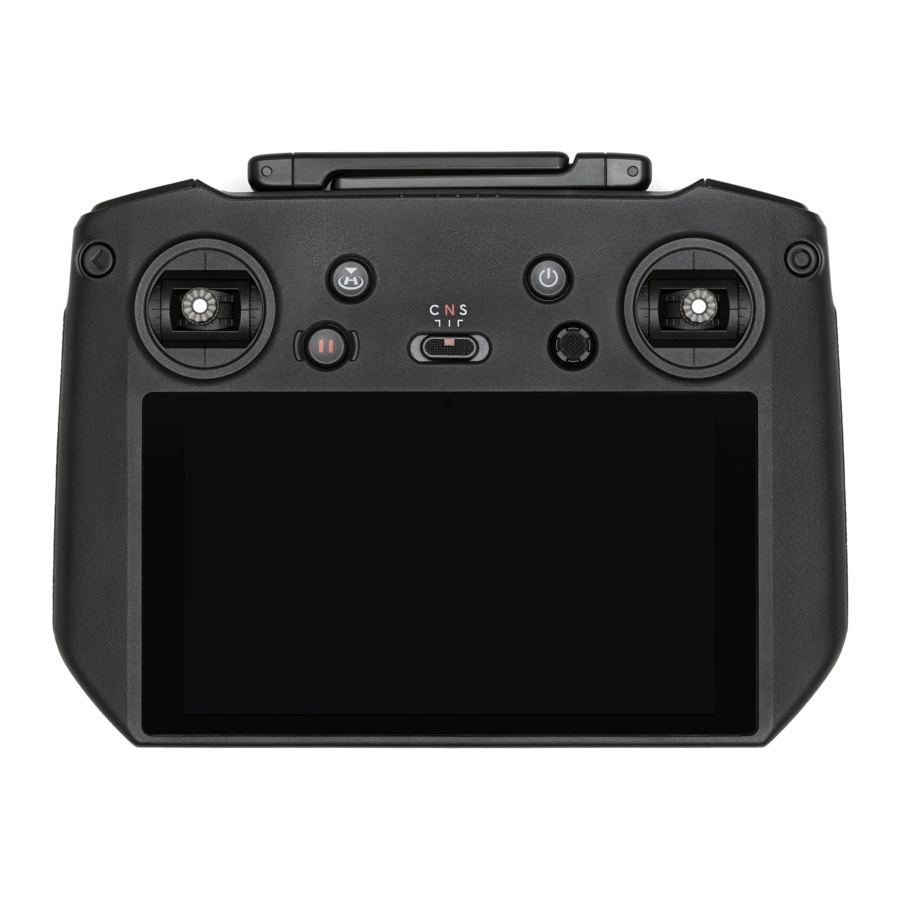

De DJI DJI RC PRO beschikt over O3, de nieuwste versie van de OCUSYNC-beeldtransmissietechnologie van DJI, en kan een live HD-beeld van de camera van een vliegtuig ^[1] verzenden op een afstand van maximaal 12 km ^[2]. Gebruikers kunnen verbinding maken met internet via Wi-Fi of via een 4G-dongle, en het Android-besturingssysteem wordt geleverd met verschillende functies, zoals Bluetooth en GNNS.
Het ingebouwde 5,5-inch scherm met hoge helderheid van 1000 cd/m² heeft een resolutie van 1920×1080 pixels, terwijl de afstandsbediening wordt geleverd met een breed scala aan vliegtuig- en gimbalbedieningen, evenals aanpasbare knoppen, en een maximale gebruiksduur heeft van 3 uur ^[3].

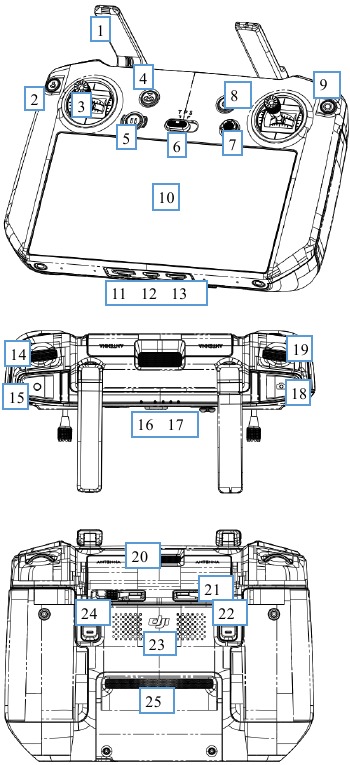

Overzicht

Antennes Terugknop/Functieknop Controlesticks RTH-knop Vluchtpauzeknop Vluchtmodusschakelaar 5D-knop Aanknop Bevestigingsknop/Aanpasbare knop C3 Touchscreen microSD-kaartsleuf USB-C-poort Mini-HDMI-poort Gimbal-draaiknop Opnameknop Status-led Accuniveau-leds Focus-/sluiterknop Camera-instellingendraaiknop Ventilatierooster Opbergvakken voor controlesticks[4] Aanpasbare C1-knop Speaker Aanpasbare C2-knop Luchtinlaat

[1] Alleen beschikbaar met vliegtuigen die O3 ondersteunen. Raadpleeg de specificaties voor meer informatie over ondersteunde vliegtuigen.
[2] De Smart Controller V.2 kan zijn maximale transmissieafstand (FCC) bereiken in een wijd open gebied zonder elektromagnetische interferentie met behulp van een MAVIC 3 op een hoogte van ongeveer 120 meter.
[3] De maximale gebruiksduur is getest in een laboratoriumomgeving en is alleen ter referentie.
[4] Een paar controlesticks worden vóór levering in het opbergvak voor controlesticks opgeslagen. De controlesticks zijn al op de afstandsbediening gemonteerd in de illustratie in de sectie Overzicht.

Accuniveau en opladen

Druk op de aan-uitknop om het accuniveau te controleren.
Druk eenmaal en houd vervolgens ingedrukt of houd een paar seconden ingedrukt om de afstandsbediening in of uit te schakelen.

Het duurt ongeveer tweeënhalf uur om de afstandsbediening volledig op te laden met een standaard USB-voedingsadapter.

• Het wordt aanbevolen om een FCC/CE-gecertificeerde USB-voedingsadapter met een vermogen van 12 V of 15 V te gebruiken.
• Laad de batterij ten minste om de drie maanden op om overontlading te voorkomen. De batterij raakt leeg wanneer deze gedurende langere tijd wordt opgeslagen.

Het apparaat voorbereiden

Verwijder de controlesticks uit de opbergvakken

Bevestig de controlesticks en draai om ze vast te zetten

Controlesticks bevestigd

Vouw de antennes uit

Draai de antennes

Til de antennes op

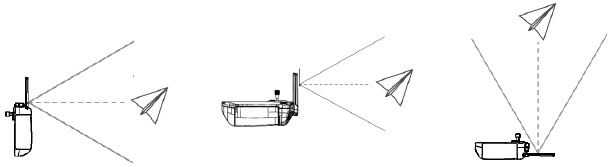

Het optimale transmissiebereik is wanneer de antennes naar het vliegtuig zijn gericht en de hoek tussen de antennes en de achterkant van de afstandsbediening 180° of 270° is.
De onderstaande illustraties tonen situaties waarin de operator en het vliegtuig ver van elkaar verwijderd zijn.

• Zorg ervoor dat de controlesticks stevig zijn gemonteerd.
• Er wordt een melding ontvangen in DJI Fly als het transmissiesignaal tijdens de vlucht zwak is. Pas de antennes aan om ervoor te zorgen dat het vliegtuig zich in het optimale transmissiebereik bevindt.

Het apparaat activeren

De afstandsbediening moet worden geactiveerd voordat deze voor de eerste keer kan worden gebruikt. Voor activering is een internetverbinding vereist.

Schakel de afstandsbediening in

Selecteer de taal

Volg de aanwijzingen om te activeren

Controleer de internetverbinding als de activering mislukt. Probeer de afstandsbediening opnieuw te activeren als de internetverbinding normaal is. Neem contact op met DJI als de activering meerdere keren mislukt.

Koppelen

De afstandsbediening is al gekoppeld aan het vliegtuig wanneer deze samen als onderdeel van een combo wordt aangeschaft. Volg anders de onderstaande stappen om de afstandsbediening en het vliegtuig na activering te koppelen.

1. Schakel de afstandsbediening en het vliegtuig in.
2. Druk tegelijkertijd op de aanpasbare knop C1, de aanpasbare knop C2 en de opnameknop. De status-led knippert blauw en de afstandsbediening piept twee keer om aan te geven dat het koppelen is gestart.
3. Druk op de koppelknop van het vliegtuig. De status-led van de afstandsbediening wordt continu groen als het koppelen is gelukt.

• Raadpleeg de gebruikershandleiding van de DJI DJI RC PRO voor meer informatie over het koppelen.

Vlucht

Zorg er vóór het opstijgen voor dat het opstijgen is toegestaan in de cameraweergave van DJI Fly.

• Automatisch opstijgen/landen

Tik op dit pictogram in de cameraweergave. Wanneer de prompt verschijnt, houdt u de knop ingedrukt om automatisch opstijgen of landen te starten.

• Handmatig opstijgen/landen

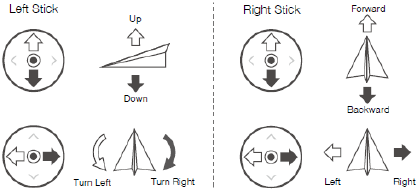

Voer een combinatie van stickopdrachten uit om de motoren te starten/stoppen.
Opstijgen Duw de linker controlestick (Mode 2) langzaam omhoog om op te stijgen.	Landen Duw de linker controlestick langzaam omlaag totdat het vliegtuig landt. Houd drie seconden vast om de motoren te stoppen.

De standaard controlestickmodus is Mode 2. De linker controlestick regelt de hoogte en richting van het vliegtuig, terwijl de rechter controlestick de voorwaartse, achterwaartse en zijwaartse bewegingen regelt. De gimbal-draaiknop regelt de kanteling van de camera.

• De motoren kunnen alleen midden in de vlucht worden gestopt als de vluchtcontroller een kritieke fout detecteert.
• Zorg ervoor dat de afstandsbediening is gekoppeld aan het vliegtuig.

Specificaties

* 5,8 GHz is in sommige landen niet beschikbaar vanwege lokale voorschriften.
** De DJI RC PRO zal in de toekomst meer DJI-vliegtuigen ondersteunen. Bezoek de officiële website voor de meest recente informatie.

Belangrijk

Blijf alert bij het gebruik van de DJI DJI RC PRO om een onbemand luchtvaartuig (UAV) te besturen. Onzorgvuldigheid kan ernstig letsel veroorzaken bij uzelf en anderen. Download en lees de gebruikershandleidingen voor het vliegtuig en de DJI RC PRO voordat u deze voor de eerste keer gebruikt.

1. Laad de afstandsbediening volledig op voor elke vlucht.
2. De afstandsbediening geeft een waarschuwing als deze is ingeschakeld maar gedurende vijf minuten niet is gebruikt. Deze wordt na nog eens 30 seconden automatisch uitgeschakeld. Beweeg de controlesticks of voer een andere actie met de afstandsbediening uit om de waarschuwing te annuleren.
3. Zorg ervoor dat de antennes van de afstandsbediening zijn uitgevouwen en in de juiste positie zijn geplaatst voor een optimale transmissie.
4. Neem contact op met DJI Support om de antennes te repareren of te vervangen als ze beschadigd zijn. Beschadigde antennes verminderen de prestaties aanzienlijk.
5. Koppel de afstandsbediening en het vliegtuig telkens wanneer het vliegtuig wordt vervangen.
6. Zorg ervoor dat u het vliegtuig uitschakelt vóór de afstandsbediening.
7. Laad de afstandsbediening elke drie maanden volledig op.
8. Laad de afstandsbediening onmiddellijk op als het energieniveau 0% bereikt. Anders kan de afstandsbediening beschadigd raken doordat deze gedurende langere tijd te veel is ontladen. Ontlaad de afstandsbediening tot tussen 40% en 60% als deze gedurende langere tijd wordt opgeslagen.
9. Dek het ventilatierooster of de luchtinlaat op de afstandsbediening NIET af. Anders kunnen de prestaties van de afstandsbediening worden beïnvloed als gevolg van oververhitting.
10. Demonteer de afstandsbediening NIET zonder de hulp van een door DJI geautoriseerde dealer. Neem contact op met DJI of een door DJI geautoriseerde dealer om de onderdelen van de afstandsbediening te vervangen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DJI RC Pro, O3-handleiding
