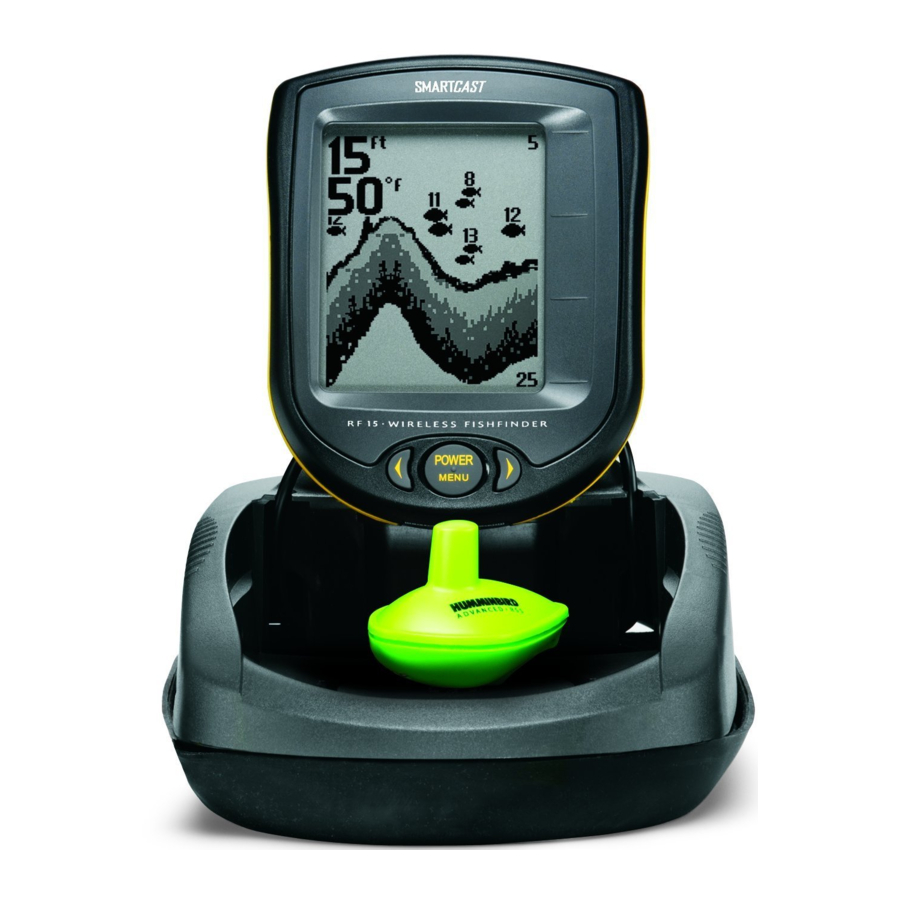

Humminbird RF15 - Handleiding visvinder

Inleiding

Bedankt dat u gekozen hebt voor Humminbird®, de nummer 1 in visvinders. Humminbird® heeft zijn reputatie opgebouwd door het ontwerpen en produceren van hoogwaardige, uiterst betrouwbare maritieme apparatuur. Uw Humminbird® is ontworpen voor probleemloos gebruik, zelfs in de zwaarste maritieme omgeving. In het onwaarschijnlijke geval dat uw Humminbird® toch reparaties nodig heeft, bieden wij een exclusief servicebeleid - gratis gedurende het eerste jaar na aankoop en beschikbaar tegen een redelijk tarief na de periode van één jaar. Raadpleeg de afzonderlijke garantiekaart die bij uw apparaat is geleverd voor volledige details. We raden u aan deze bedieningshandleiding zorgvuldig te lezen om optimaal te profiteren van alle functies en toepassingen van uw Humminbird®-product.

Bij deze aankoop zou u het volgende moeten hebben:

• RF15 Control Head
• Eén Advanced Remote Sonar Sensor - RSS
• Draagbare draagtas
• Deze RF15-bedieningshandleiding

Als een van deze componenten ontbreekt of niet is inbegrepen, neem dan contact op met ons Customer Resource Center op 1-800-633-1468 of bezoek onze website op humminbird.com.

Dit apparaat mag niet worden gebruikt als navigatiehulpmiddel om aanvaring, stranding, schade aan de boot of persoonlijk letsel te voorkomen. Wanneer de boot in beweging is, kan de waterdiepte te snel veranderen om u de tijd te geven om te reageren. Vaar altijd met zeer lage snelheid als u ondiep water of ondergedompelde objecten vermoedt.

Demontage en reparatie van deze elektronische eenheid mogen alleen worden uitgevoerd door geautoriseerd servicepersoneel. Elke wijziging van het serienummer of poging tot reparatie van de originele apparatuur of accessoires door onbevoegden maakt de garantie ongeldig.

Dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker en/of voortplantingsschade veroorzaken.

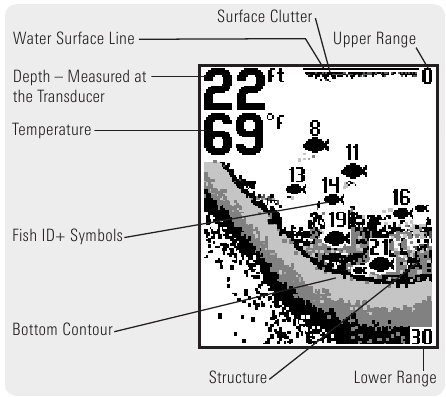

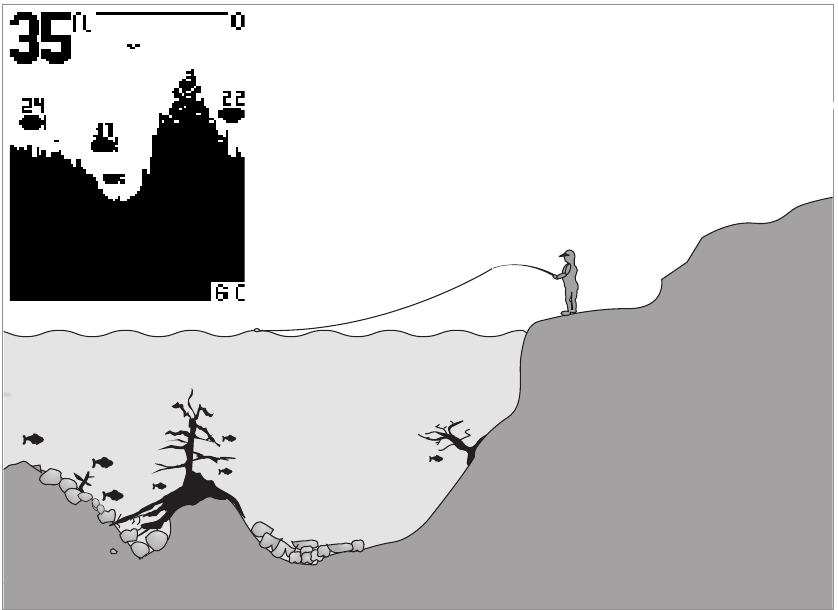

De RF15 gebruiken

Bevestig de RSS aan het einde van uw vislijn en werp deze in het water zoals u dat met een normale dobber of kunstaas zou doen, zet vervolgens de RF15 aan en u bent klaar om te vissen. Uw RF15 maakt gebruik van sonartechnologie om geluidsgolven van de RSS naar het water te sturen.

Om een gebied te scannen, werpt u uit en haalt u vervolgens in met een constant tempo met uw hengeltop omhoog. Schokken kunnen het watercontact verbreken, waardoor een onderbroken signaalinvoer ontstaat. Een lage hengeltop of zware lijn kan signaalverlies veroorzaken als de RSS onderduikt.

De geretourneerde "echo's" (echo's) worden met draadloze technologie naar de weergave-eenheid verzonden en op de LCD weergegeven. Nieuwe informatie verschijnt aan de rechterkant. Naarmate deze informatie naar links beweegt, wordt een zeer nauwkeurig beeld van de onderwaterwereld gecreëerd, inclusief de diepte van onderwaterobjecten zoals de bodem, vissen en structuur.

De elektronische onderdelen in de Remote Sonar Sensor (RSS) zijn gemaakt om gebruik te weerstaan bij het werpen in water. Omdat schokken door abrupt contact met rotsen uw RSS kunnen beschadigen, raden we aan uw RSS alleen te gebruiken in water dat dieper is dan 30 cm.

De Advanced RSS kan op twee verschillende manieren worden gebruikt:

Sonar Graph: De RSS kan worden gebruikt om een sonargrafiek van de bodem te maken. Werp de RSS in het water voorbij een interessant gebied. Door de RSS langzaam en gestaag binnen te halen, wordt een scherm geproduceerd met details over structuur, vissen en bodemdetails. Ritmische golfbewegingen en schommelingen kunnen de weergave van een gerimpelde bodem veroorzaken.

Stationaire dobber: De RSS kan worden gebruikt als dobber op een stationaire locatie om het gebied eronder te bewaken, waardoor u een live update krijgt wanneer vissen uw aas naderen.

De RSS bevestigen

De lijn die uit uw molen komt, kan worden vastgebonden aan het voorste gat in de RSS. Als u de RSS ook als een conventionele dobber wilt gebruiken, gebruikt u het tweede gat om uw haak te bevestigen met een lijn met een lichter gewicht. Een obstakel zal de lichtere lijn breken als u zich moet losmaken. Sliplijntechnieken worden niet aanbevolen vanwege het grotere risico op verlies van de RSS. Als u wel de sliplijnmethode gebruikt, gebruik dan een lijn met een lichter gewicht na de onderste stop, zodat de RSS kan worden teruggehaald als de onderste lijn met haak afbreekt.

1. Hanteer de RSS bij de antennetoren wanneer deze in het water is geweest.
2. Gebruik een zware testlijn, standaard knopen en vistuig, zoals een wartel.
3. Het tweede geleidingsgat is voor het gebruik van de RSS als dobber. Verbind een lichtere haaklijn met dit gat. Overbelast de haaklijn niet, omdat dit de RSS zal onderdompelen, wat signaalverlies veroorzaakt.

U vergroot de kans dat uw lijn breekt als u een lichte testlijn op uw molen gebruikt. De RSS is positief drijfvermogen (is drijfvermogen onder zijn eigen gewicht plus 5,67 gram aas en loodgewicht). De maximale hoeveelheid gewicht voor elke bevestiging aan de RSS is ongeveer 5,67 gram, en omvat het gecombineerde gewicht van elke haak, lijn, gewicht, wartel/snapwartel en aas die aan de RSS zijn bevestigd. De RSS zelf weegt 28 gram, en daarom kan een lichte testlijn breken.

Bewaar de RSS in een droge, niet-metalen container, zoals een viskist, in een apart compartiment en geïsoleerd van metalen voorwerpen.


De RSS (Remote Sonar Sensor) is niet bedoeld voor gebruik door kinderen jonger dan 6 jaar zonder toezicht van een volwassene, omdat de RSS een verstikkingsgevaar kan vormen voor kleine kinderen.

RSS-voeding

De Advanced Remote Sonar Sensor (RSS) heeft een niet-vervangbare lithiumbatterij met een houdbaarheid van drie jaar die ongeveer 500 uur in het water meegaat (wanneer de nacht-LED is uitgeschakeld).

Gooi de gebruikte RSS weg in overeenstemming met de lokale wetgeving, zoals u dat zou doen met elk elektronisch onderdeel of batterij.

De RSS heeft contacten die waarnemen wanneer het apparaat in het water is ondergedompeld. Deze contacten schakelen de sonarzender/ontvanger in en beginnen de sonarinformatie via RF naar het scherm te verzenden. De RSS stopt automatisch met het verbruiken van stroom enkele seconden nadat hij uit het water is gehaald.


Plaats de RSS niet in een natte omgeving wanneer deze niet in gebruik is, omdat dit de RSS inschakelt en de bruikbare levensduur verkort. Bewaar de RSS op een droge plaats wanneer deze niet in gebruik is om energie te besparen. Plaats de RSS nooit in een natte omgeving van een boot of op een metalen oppervlak dat hem per ongeluk kan inschakelen.

OPMERKING: Als de RSS in zout water is gebruikt, spoel hem dan af met zoet water voordat u hem opbergt.

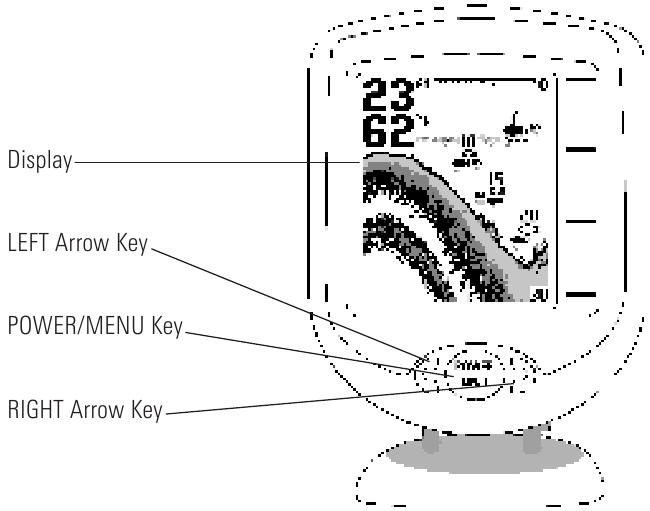

In- en uitschakelen

Druk op de POWER-MENU-toets en laat deze los om de RF15 in te schakelen. Houd de POWER-MENU-toets ingedrukt totdat het apparaat wordt uitgeschakeld om uit te schakelen.

Wanneer de RF15 wordt ingeschakeld, verschijnt tijdelijk het Start-Up-menu. Gebruik in dit menu de pijltjestoetsen om Start-Up, Simulator of Setup te selecteren. Als u niets doet, keert het apparaat terug naar normaal gebruik op het water.

• Gebruik Start-Up voor gebruik op het water
• Gebruik Simulator om te leren hoe u het systeem kunt gebruiken met gesimuleerde sonargegevens. Open Simulator door eenmaal op de pijl-rechts te drukken
• Gebruik Setup om extra set-up menu keuzes weer te geven. Open Setup door twee keer op de pijl-rechts te drukken (zie Setup Menu voor meer informatie).

Het menusysteem

Een eenvoudig menusysteem biedt toegang tot de instelbare instellingen van uw RF15. Om het menusysteem te activeren, drukt u op de POWER-MENU-toets. Druk herhaaldelijk op de POWER-MENU-toets om de RF15-menu-instellingen één voor één weer te geven. Wanneer een menu-instelling op het display staat, gebruikt u de RECHTS- en LINKS-pijltoetsen om de menu-instelling aan te passen. Menu-instellingen worden na enkele seconden automatisch van het scherm verwijderd. In de normale bedrijfsmodus keren de meeste menu-instellingen die in het geheugen zijn opgeslagen niet terug naar hun standaardwaarden wanneer het apparaat wordt uitgeschakeld. Zie individuele menu-opties voor meer informatie.

OPMERKING: Elke keer dat op de POWER-MENU-toets wordt gedrukt, wordt de achtergrondverlichting kort ingeschakeld voor een gemakkelijke weergave 's nachts. Pas de menu-instelling LIGHT aan om de achtergrondverlichting ingeschakeld te houden.

OPMERKING: Als de simulatormodus is geselecteerd in het opstartmenu en er een transducer is aangesloten, worden sommige menu-instellingen opgeslagen in het geheugen, zelfs nadat het apparaat is uitgeschakeld. Menu-instellingen worden niet opgeslagen vanuit de simulatormodus wanneer er geen transducer is aangesloten.

OPMERKING: Als u de menu-optie Setup inschakelt in het hoofdmenusysteem, hebt u toegang tot extra setupmenu-opties. Zie Setup Menu voor meer informatie.

Licht

(Instelling niet opgeslagen in geheugen)

Druk op de POWER-MENU-toets totdat LIGHT verschijnt. Gebruik de achtergrondverlichting om 's nachts te vissen. Selecteer 0 (Uit) of 1 tot en met 5 om de achtergrondverlichting op het gewenste niveau te activeren. (0 tot 5, standaard = 0)

OPMERKING: Continu gebruik van de achtergrondverlichting zal de batterijduur van de RF15 Portables aanzienlijk verkorten.

Gevoeligheid

(Instelling opgeslagen in geheugen)

Druk op de POWER-MENU-toets totdat SENSITIVITY verschijnt. De gevoeligheid regelt hoeveel detail op het display wordt weergegeven. Het verhogen van de gevoeligheid toont meer sonarsignalen van kleine aasvissen en zwevend vuil in het water; het display kan echter te vol raken. Bij gebruik in zeer helder water of op grotere diepten, toont een verhoogde gevoeligheid zwakkere signalen die interessant kunnen zijn. Het verlagen van de gevoeligheid elimineert de rommel op het display die soms aanwezig is in troebel of modderig water. Als de gevoeligheid te laag is afgesteld, geeft het display mogelijk niet veel sonarsignalen weer die vissen zouden kunnen zijn. (0 – 10, standaard = 5)

Dieptebereik

(Instelling niet opgeslagen in geheugen)

Druk op de POWER-MENU-toets totdat DEPTH RANGE verschijnt. Automatisch is de standaardinstelling. In de automatische modus wordt het onderste bereik door het apparaat aangepast om de bodem te volgen. (Auto, 10 tot 120 voet, standaard = Auto)

OPMERKING: In handmatige bediening, als de diepte groter is dan de instelling van het dieptebereik, zal de bodem niet zichtbaar zijn op het display. Selecteer AUTO om terug te keren naar de automatische bediening.

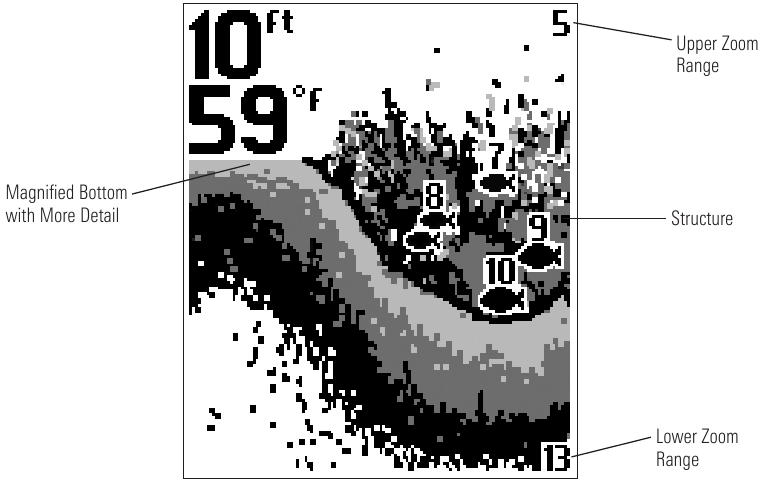

Zoom

(Instelling niet opgeslagen in geheugen)

Druk op de POWER-MENU-toets totdat ZOOM verschijnt. Selecteer Auto om het gebied rond de bodem uit te vergroten om vissen en structuren dicht bij de bodem te onthullen die mogelijk niet zichtbaar zijn tijdens normaal gebruik. Wanneer ZOOM is ingesteld op Auto, worden de bovenste en onderste dieptebereiken automatisch aangepast om het gebied boven en onder de bodem op het display te houden. Selecteer Off om terug te keren naar de normale werking. (Uit, Auto, handmatige bereiken, standaard = Uit)

Er is ook een reeks handmatige bereiken die kunnen worden geselecteerd. De handmatige dieptebereiken worden bepaald door de huidige diepteomstandigheden.

Visalarm

(Instelling opgeslagen in geheugen)

Druk op de POWER-MENU-toets totdat FISH ALARM verschijnt. Selecteer Off voor geen visalarm, of een van de volgende symbolen om het alarm in te stellen. Er klinkt een alarm wanneer de RF15 vissen detecteert die overeenkomen met de alarminstelling. Het visalarm klinkt alleen als Fish ID+ ook is ingesteld op Aan. (Uit, Groot, Groot/Middel, Alle, Standaard = Uit)

Alleen grote vissen

Alleen grote/middelgrote vissen.

Alle vissen.

Filter

(Instelling opgeslagen in geheugen)

Druk op de POWER-MENU-toets totdat FILTER verschijnt. Selecteer Off of On. De filter past het sonarfilter aan om interferentie op het display te beperken van bronnen zoals uw bootmotor, turbulentie of andere sonarapparaten. (Aan, Uit, Standaard = Uit)

Setup Menu

Druk op de POWER-MENU-toets totdat Setup verschijnt. Selecteer Off of On.
(Uit, Aan, Standaard = Uit)

Wanneer u Setup kiest, komen er extra menu-opties beschikbaar die geen deel uitmaken van het hoofdmenusysteem. Nadat u Setup hebt geselecteerd, drukt u op de POWER-MENU-toets om de Setup-menu-opties één voor één weer te geven. Setup-menu-opties omvatten:

• Contrast
• Fish ID+
• Bottom View
• Battery Alarm
• Languages (alleen internationale eenheden)
• Units
• Channel Select

Blader door alle Setup-menu-opties om het Setup-menu te verlaten.

Contrast (Setup Menu)

(Instelling opgeslagen in geheugen)

Zorg ervoor dat het Setup-menu is geselecteerd en druk vervolgens op de POWER-MENU-toets totdat CONTRAST verschijnt. Selecteer een instelling van 1 tot en met 5. (1 tot 5, standaard = 3)
Blader door alle Setup-menu-opties om het Setup-menu te verlaten.

Fish ID+ (Setup Menu)

(Instelling opgeslagen in geheugen)

Zorg ervoor dat het Setup-menu is geselecteerd en druk vervolgens op de POWER-MENU-toets totdat FISH ID+ verschijnt. Selecteer Off om "ruwe" sonarsignalen te bekijken, of On om vissymbolen te bekijken. Fish ID+ gebruikt geavanceerde signaalverwerking om sonarsignalen te interpreteren en geeft een vissymbool weer wanneer aan zeer selectieve vereisten wordt voldaan. Een select aantal mogelijke visretouren wordt weergegeven met de bijbehorende diepte. (Aan, Uit, Standaard = Aan)
Blader door alle Setup-menu-opties om het Setup-menu te verlaten.

Bottom View (Setup Menu)

(Instelling opgeslagen in geheugen)

Zorg ervoor dat het Setup-menu is geselecteerd en druk vervolgens op de POWER-MENU-toets totdat BOTTOM VIEW verschijnt. Bottom View selecteert de methode die wordt gebruikt om de bodem en structuur op het display weer te geven. (Structure ID, Black, WhiteLine, Inverse, Standaard = Inverse)

Structure ID^® geeft zwakke signalen weer als lichte pixels en sterke signalen als donkere pixels. Dit heeft als voordeel dat sterke signalen duidelijk zichtbaar zijn op het display.

Black (Bottom Black) geeft alle pixels onder de bodemcontour weer als zwart, ongeacht de signaalsterkte. Dit heeft als voordeel dat het een hoog contrast biedt tussen de bodem en andere sonarsignalen op het display.

WhiteLine^® markeert de sterkste sonarsignalen in het wit, wat resulteert in een duidelijke omtrek. Dit heeft als voordeel dat de bodem duidelijk op het display wordt gedefinieerd.

Inverse is een methode waarbij zwakke signalen worden weergegeven met donkere pixels en sterke signalen met lichtere pixels. Dit heeft als voordeel dat zwakke signalen duidelijk zichtbaar zijn op het display.

Blader door alle Setup-menu-opties om het Setup-menu te verlaten.

Battery Alarm (Setup Menu)

(Instelling opgeslagen in geheugen)

Zorg ervoor dat het Setup-menu is geselecteerd en druk vervolgens op de POWER-MENU-toets totdat BATTERY ALARM verschijnt. Selecteer Off of 8,5 tot 13,5 volt. Het batterijalarm klinkt wanneer de ingangsspanning van de batterij gelijk is aan of lager is dan de menu-instelling. (Uit, 8,5 tot 13,5 volt, Standaard = Uit)
Blader door alle Setup-menu-opties om het Setup-menu te verlaten.

Language (Setup Menu: International Only)

(Instelling opgeslagen in geheugen)

Zorg ervoor dat het Setup-menu is geselecteerd en druk vervolgens op de POWER-MENU-toets totdat LANGUAGE verschijnt (alleen internationale eenheden). LANGUAGE selecteert de weergavetaal voor menu's. (Instellingen variëren, standaard = Engels)
Blader door alle Setup-menu-opties om het Setup-menu te verlaten.

Units (Setup Menu)

(Instelling opgeslagen in geheugen)

Zorg ervoor dat het Setup-menu is geselecteerd en druk vervolgens op de POWER-MENU-toets totdat UNITS verschijnt. UNITS selecteert de meeteenheden. (Voet/F, Meter/C, Vadems/C, Standaard = Voet/F voor binnenlandse eenheden en Meter/C voor internationale eenheden, waarbij F staat voor Fahrenheit en C voor Celsius)
Blader door alle Setup-menu-opties om het Setup-menu te verlaten.

Channel Select (Setup Menu)

(Instelling opgeslagen in geheugen)

Zorg ervoor dat het Setup-menu is geselecteerd en druk vervolgens op de POWER-MENU-toets totdat CHANNEL SELECT verschijnt. CHANNEL SELECT selecteert het type RSS dat u gebruikt. (A, B, Standaard = A)
Blader door alle Setup-menu-opties om het Setup-menu te verlaten.
OPMERKING: De instelling Channel Select moet overeenkomen met de daadwerkelijke hardwareconfiguratie van uw RSS om de RSS te laten functioneren. Zie Using the Advanced RSS voor informatie over het handmatig wijzigen van het kanaal van uw Advanced RSS met behulp van de natte schakelaar op de Advanced RSS.

Channel A and B RSS Units

Uw RF15-apparaat wordt geleverd met een Advanced RSS. Deze Advanced RSS kan worden geprogrammeerd op kanaal A of kanaal B. Deze A/B-kanaaloptie geeft u de flexibiliteit om over te schakelen naar een ander kanaal als een andere visser een SmartCast™-apparaat gebruikt binnen 150 voet van uw RSS om mogelijke interferentie te verminderen. Zie Changing the Channel on the Advanced RSS voor meer informatie over het selecteren van kanaal A of kanaal B.

OPMERKING: RSS-eenheden, ongeacht het kanaal, kunnen grillige dieptemetingen genereren als gevolg van sonarinterferentie wanneer ze in de buurt (dichter dan 40 voet) van elkaar of van andere sonarapparaten worden gebruikt.

De Advanced RSS begrijpen

De Advanced RSS biedt de volgende functionaliteit:

• Watertemperatuur
• Grijswaarden sonargegevens
• Knipperlicht voor gebruik 's nachts
• A/B-kanaalselectie

Wanneer je de RF15 gebruikt, worden grijswaarden sonargegevens en watertemperatuur automatisch op het scherm weergegeven.
Je moet de Advanced RSS handmatig programmeren om het licht aan of uit te zetten of om de RSS-kanaalinstelling te wijzigen in A of B.
De standaardinstellingen op nieuwe producten zijn Licht = UIT en Kanaal = A.

RSS-programmeringsmodus

Je kunt de lichtinstelling of het kanaaltype op de Advanced RSS wijzigen met behulp van een programmeermodus die wordt geopend door de natte schakelaarcontacten aan de onderkant van de RSS aan te raken.

OPMERKING: Lees deze en de volgende sectie VOORDAT je probeert de Advanced RSS te programmeren met behulp van de natte schakelaarcontacten. Specifieke stapsgewijze procedures om het licht aan te zetten en het kanaal te wijzigen volgen op deze sectie. Je zult het gemakkelijker vinden om deze stappen uit te voeren als je eenmaal door hebt hoe de programmeermodus werkt.

Met de programmeermodus kun je:

• het knipperlicht aanzetten
• het Advanced RSS-kanaal wijzigen van A naar B

De temperatuurweergave van de RF15 Control Head geeft feedback aan de gebruiker om je te helpen de juiste selecties te maken. De temperatuurweergave verandert op de Control Head in 40°F (4°C), 45°F (7°C), 50°F (9°C) of 55°F (12°C) om de volgende instellingen aan te geven.

OPMERKING: Als de temperatuurweergave is ingesteld op graden Celsius, verandert de temperatuurweergave op de Control Head in 4, 7, 9 of 12 om de volgende instellingen aan te geven.

Lichtinstelling

Temp verandert in...Betekent dat...

40°F (4°C): Knipperlicht is UIT (fabrieksinstelling)
45°F (7°C): Knipperlicht is AAN (maar knippert alleen als de Advanced RSS zich in het water bevindt)

Kanaalinstelling

Temp verandert in...Betekent dat...

50°F (9°C): RSS is ingesteld op KANAAL A (fabrieksinstelling)
55°F (12°C): RSS is ingesteld op KANAAL B

De RF15 Control Head moet zijn ingeschakeld en het instelmenu KANAALSELECTIE op de Control Head moet zijn ingesteld op Kanaal A (zelfs als de RSS is ingesteld op Kanaal B) voordat je de feedback op de temperatuurweergave van de Control Head kunt zien.

OPMERKING: De Advanced RSS-programmeringsmodus heeft een time-out na 20 seconden inactiviteit, geeft het opstartscherm weer en zet de RSS terug in de normale werking.

OPMERKING: Als de temperatuurweergave terugkeert naar een normale waarde, of het opstartscherm verschijnt op het display, bevind je je niet langer in de programmeringsmodus.

Hoe de Wet Switch™ werkt

In de volgende secties gebruik je de natte schakelaarcontacten aan de onderkant van de Advanced RSS om de programmeringsmodus te openen en de licht- en kanaalinstellingen te wijzigen. Voordat je deze procedures voor de eerste keer probeert, lees je deze sectie door om vertrouwd te raken met de manier waarop de Wet Switch™ werkt.

Je vinger moet vochtig zijn, maar niet druipend, voordat je de Wet Switch™ aanraakt. Je kunt de juiste vochtigheid bereiken door je vinger in water te dompelen en vervolgens je vinger twee keer op een handdoek te deppen.

Een "aanraking" betekent dat je beide natte schakelaarcontacten tegelijkertijd aanraakt met je bevochtigde vinger, met gemiddelde druk. De tijd tussen de aanrakingen moet één seconde of minder zijn.

OPMERKING: Je vinger moet gelijktijdig contact maken met beide natte schakelaarpennetjes om ze succesvol aan te tikken.

Zie de volgende procedures voor specifieke instructies voor het in- of uitschakelen van het licht of het wijzigen van het kanaal van A naar B.

Het knipperlicht van de Advanced RSS inschakelen

Om het knipperende nachtvislicht in te schakelen:

1. Maak je vinger nat en tik drie keer op de natte schakelaar op de Advanced RSS (de tijd tussen de aanrakingen moet één seconde of minder zijn) om de lichtprogrammeermodus te openen. De RF15-temperatuurweergave op de Control Head verandert om een temperatuurweergave van 40°F (4°C) (knipperlicht UIT) weer te geven.
2. Om de instelling te wijzigen in 45°F (7°C) (knipperlicht AAN), raak je de natte schakelaarcontacten nog een keer aan en laat je ze los. Wacht twee seconden en bevestig vervolgens dat de temperatuurweergave op de Control Head is gewijzigd in 45°F (7°C). Enkele aanrakingen schakelen de instelling tussen 40°F (4°C) en 45°F (7°C).

Temperatuur van 40 betekent dat LED uit is

Temperatuurinstelling van 45 betekent dat LED aan is

OPMERKING: Wanneer de LED is ingesteld op AAN, knippert deze elke vier seconden wanneer de RSS in werking is (d.w.z. wanneer de natte schakelaar is ondergedompeld). Zelfs als de LED is ingesteld op AAN, knippert de LED niet tenzij de natte schakelaar is geactiveerd. Als je de RSS wilt testen om er zeker van te zijn dat de LED is ingesteld op AAN voordat je de RSS gebruikt, maak je je vinger nat en houd je deze op de natte schakelaar. Als de LED is ingesteld op AAN, begint de LED te knipperen.

OPMERKING: Herhaal stap 1 en 2 om de LED uit te schakelen wanneer je klaar bent met nachtvissen.

3. Zodra je je selectie hebt gemaakt, kun je 20 seconden wachten totdat de programmeermodus een time-out heeft (het opstartscherm verschijnt op het Control Head-display), of onmiddellijk doorgaan naar de volgende procedure om het kanaal te wijzigen.

Het kanaal wijzigen op de Advanced RSS

Om het kanaaltype op de Advanced RSS te wijzigen:

1. Vanuit de lichtprogrammeermodus (zie Het knipperlicht van de Advanced RSS inschakelen), raak je de natte schakelaarcontacten nog twee keer aan en laat je ze los met je vochtige vinger om van de lichtprogrammeermodus naar de kanaalprogrammeermodus te gaan. De temperatuurweergave op de Control Head verandert om een temperatuurweergave van 50°F (9°C) (kanaal ingesteld op A) weer te geven.
2. Om de instelling te wijzigen in 55°F (12°C) (kanaal ingesteld op B), raak je de natte schakelaarcontacten nog een keer aan en laat je ze los. Wacht twee seconden en bevestig vervolgens dat de temperatuurweergave op de Control Head is gewijzigd in 55°F (12°C). Enkele aanrakingen schakelen de instelling tussen 50°F (9°C) en 55°F (12°C).

   Temperatuur van 50 betekent dat het kanaal is ingesteld op A


   Temperatuur van 55 betekent dat het kanaal is ingesteld op B

3. Zodra je je selectie hebt gemaakt, wacht je 20 seconden totdat de programmeermodus een time-out heeft (het opstartscherm verschijnt op de Control Head).
4. Gebruik het menu Kanaal selecteren (Instellingenmenu) op de RF15 Control Head om de software te schakelen zodat deze overeenkomt met de nieuwe kanaalaanduiding op de Advanced RSS. Zie Kanaal selecteren (Instellingenmenu) voor meer informatie.

Zorg ervoor dat je de kanaalselectie op de Control Head wijzigt zodat deze overeenkomt met het nieuwe Advanced RSS-kanaal voordat je de Advanced RSS gebruikt.

Een RSS van de eerste generatie gebruiken

RSS-units van de eerste generatie die nog steeds worden verkocht met andere SmartCast™-producten zijn er in twee versies, Kanaal A en Kanaal B (RF40A en RF40B), en zijn beide compatibel met de RF15.

OPMERKING: Wanneer je een RF40A- of RF40B-RSS gebruikt met de RF15, krijg je geen watertemperatuur- of grijswaarden sonarinformatie en kun je de LED niet inschakelen of het kanaal op de RSS wijzigen. Je kunt nog steeds digitale diepte- en bodemcontoureninformatie lezen.

OPMERKING: Wanneer je een RF40A- of RF40B-RSS gebruikt, moet je het overeenkomende kanaal selecteren in het menu KANAALSELECTIE op de RF15 Control Head.

Onderhoud

Je RF15 is ontworpen om jarenlang probleemloos te werken met vrijwel geen onderhoud. Volg deze eenvoudige procedures om ervoor te zorgen dat je RF15 topprestaties blijft leveren.

Als het apparaat in contact komt met zoutnevel, veeg je de aangetaste oppervlakken af met een doek die is bevochtigd met vers water.
Gebruik geen chemische glasreiniger op de lens - dit kan leiden tot scheuren in de lens.

Gebruik bij het reinigen van de LCD-beschermlens een zeem en een niet-schurende, milde reiniger. Veeg niet als er vuil of vet op de lens zit. Pas op dat je de lens niet bekrast.

Laat het apparaat nooit achter in een gesloten auto of kofferbak - de extreem hoge temperaturen die bij warm weer worden gegenereerd, kunnen de elektronica beschadigen.

RSS-onderhoud

Nadat je de RSS in zout water hebt gebruikt, veeg je de aangetaste oppervlakken af met een doek die is bevochtigd met vers water. De RSS Wet Switch^TM-pennen moeten na blootstelling aan zout water met vers water worden gespoeld om corrosie te voorkomen.

Als je RSS lange tijd uit het water blijft, kan het enige tijd duren voordat deze nat is wanneer deze terug in het water wordt geplaatst. Kleine luchtbellen kunnen zich aan het oppervlak van de RSS hechten en de juiste werking verstoren. Veeg de voorkant van de RSS af met een natte doek om ze te verwijderen.

Laat de RSS nooit achter in een gesloten auto of kofferbak - de extreem hoge temperaturen die bij warm weer worden gegenereerd, kunnen de elektronica beschadigen.

Als de sonarprestaties zwak worden (d.w.z. er zijn bodemgaten of "0"-dieptemetingen), moet de onderkant van de RSS worden gereinigd met een druppel of twee van een 5 tot 10 procent oplossing van vloeibaar afwasmiddel en water. Gebruik ongeveer één eetlepel afwasmiddel op 240 ml water om oliën van de voorkant van de RSS te verwijderen en veeg vervolgens af met een vochtige doek.

Probleemoplossing

Probeer de RF15 niet zelf te repareren. Er zitten geen onderdelen in die door de gebruiker kunnen worden vervangen, en er zijn speciale gereedschappen en technieken nodig voor de montage om de waterdichte integriteit van de behuizing te garanderen. Reparaties mogen alleen worden uitgevoerd door erkende Humminbird®-technici.

Veel reparatieverzoeken die Humminbird® ontvangt, betreffen units die eigenlijk geen reparatie nodig hebben. Deze units worden geretourneerd met de vermelding "geen probleem gevonden". Als u een probleem heeft met uw RF15, gebruikt u de volgende probleemoplossingsgids voordat u het Customer Resource Center belt of uw unit ter reparatie opstuurt.

OPMERKING: Het te snel ophalen van de RSS of de herhaalde schommelende beweging van ruw water kan leiden tot verlies of vervorming van het bodembeeld. Dit zal een intermitterende schermweergave veroorzaken. Voor het beste bodemdetail voert u een soepele en langzame ophaalbeweging uit met een constante snelheid en de hengeltop omhoog (het laag houden van de hengeltop of het gebruik van een zware lijn kan ervoor zorgen dat de RSS onderduikt en kortstondig het radiocontact verliest). De RSS heeft een maximaal zendbereik van 100 voet (30 meter). Als de unit meer dan 100 voet van de ontvanger wordt geworpen of afdrijft, kan het signaal inconsistent zijn of verloren gaan. Het iets boven de grond houden van de RF15-besturingseenheid zal ook de signaalopvang vergroten.

1. De RF15 verliest het signaal.
   Als de RF15 geen RF-signaal van de RSS kan ontvangen, stopt het display met updaten (het scherm bevriest) en wordt het SmartCast™-scherm na enkele seconden weergegeven. Wanneer de ontvangst verloren gaat of de RSS langer dan een paar seconden uit het water komt, wordt het SmartCast™-scherm weergegeven totdat de RSS terug in het water wordt geplaatst en de ontvangst wordt hersteld.
   • De RSS maakt gebruik van draadloze line-of-sight-technologie. Als er objecten tussen de RSS en de RF15 worden geplaatst, kan de ontvangst verloren gaan.
   • Het dieptebereik van de RSS is 2 tot 120 voet (0,6 tot 35 meter). Er kunnen onregelmatige metingen voorkomen in water dat ondieper is dan 2 voet. Bovendien is dit product, vanwege de aard van sonar, niet bedoeld voor gebruik in zwembaden of kleine afgesloten wateren.
   • Het te snel ophalen van de RSS kan signaalverlies veroorzaken en het scherm zal bevriezen.
   • Controleer de drijvende balans tussen de RSS en uw uitrusting; meer dan 0,2 ounce zal de RSS onderdompelen, waardoor signaalverlies ontstaat.
   • De RSS bereikt mogelijk niet zijn maximale RF-afstand van 100 voet, tenzij het water glad is. Golven of branding kunnen het RF-bereik aanzienlijk verminderen.
2. Wanneer ik in zeer ondiep water ben, krijg ik gaten in de bodemweergave en een inconsistente digitale diepte-indicatie.
   De RSS werkt betrouwbaar in water van 2 voet (0,6 meter) of dieper. De diepte wordt gemeten vanaf de RSS. Een afstand van meer dan 100' tussen zender (RSS) en ontvanger (RF15) kan een intermitterende schermweergave veroorzaken. Overmatig ruw water kan ervoor zorgen dat de RSS onderduikt, waardoor het contact weer verloren gaat.
3. Het display toont fluctuerende dieptewaarden en overmatige ruis, inclusief verticale balken die bovenop vispictogrammen kunnen worden getekend.
   Het RF15-systeem wordt geleverd met de mogelijkheid om afzonderlijke signalen van een kanaal A RSS of een kanaal B RSS te ontvangen. Twee A- of B-type RSS-units die gelijktijdig worden gebruikt, evenals één A- en één B-type RSS-unit die gelijktijdig worden gebruikt, kunnen RF-interferentie tussen elkaar veroorzaken.
4. Het scherm springt en de bodem heeft een abrupte verandering; soms ontbreekt er een verticale lijn of wordt er een zwarte lijn van boven naar beneden weergegeven.
   Deze schermsprong is te wijten aan een automatische verandering in diepte. Nieuwe retouren die op een andere schaal zijn uitgezet, komen niet overeen met de historische gegevens die al op een hogere of lagere schaal zijn uitgezet. Verticale lijnen kunnen ook voorkomen als het radiosignaal van de RSS verloren gaat en vervolgens weer wordt hersteld in ruwe wateromstandigheden.

Specificaties

Stroomvereiste:
Besturingseenheid: Acht AA 1,5 Volt alkalinebatterijen (niet inbegrepen)
RSS: Eén niet-vervangbare lithium RSS-batterij
Type scherm: STN
Dieptecapaciteit: 2 - 120 voet (0,6 - 35 meter)
Sonarbereik: 90° @-10 dB*
Sonarwerkfrequentie: 125 kHz
Draadloze werkfrequentie: 916,5 mHz (433,92 mHz voor Europese modellen)
Werkbereik: 100 voet (30 meter)
Goedkeuring: Europese modellen zijn CE-goedgekeurd.

*Het gebied van bodembedekking is gelijk aan twee keer de huidige diepte.

Referenties

• http://humminbird.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Humminbird RF15 - Handleiding visvinder

Beschikbare talen
