Humminbird HELIX handleiding

VOORDAT U BEGINT

Het draagbare vissysteem is verkrijgbaar in twee verschillende configuraties:

• de draagbare bedieningskop, die een bedieningskop met een draagbare koffer, een voedingskabel, een transducer-jumperkabel, een transducer en een draagbare montagebeugel, batterij, batterijlader en verbindingsmateriaal omvat.
• een draagbare ombouwset, waarmee u een fishfinder die u mogelijk al bezit, kunt ombouwen tot een draagbare eenheid. Dit omvat een draagbare koffer voor de bedieningskop, een voedingskabel, een transducer-jumperkabel, een draagbare montagebeugel, een batterij, batterijlader en verbindingsmateriaal.

Benodigdheden: Naast de hardware die bij uw accessoire wordt geleverd, hebt u een kruiskopschroevendraaier, een hamer en een draadkabel of elastisch koord nodig. Als u de snelheidsensorsaccessoire installeert, hebt u de sonar-/snelheid-Y-kabel nodig. Neem contact op met de klantenservice van Humminbird® voor meer informatie.
OPMERKING: Sommige internationale modellen bevatten mogelijk geen batterij of batterijlader.
Er kunnen enkele kleine verschillen zijn tussen de hardware die in deze handleiding wordt beschreven en de daadwerkelijke hardware die is meegeleverd, afhankelijk van de configuratie die u hebt gekocht. We raden u aan deze handleiding volledig te lezen, zodat u de installatievereisten begrijpt.

DRAAGBARE OMBOUWSET

Als u een draagbare ombouwset hebt, moet u eerst de bedieningskop en de transducer verwijderen van hun vaste montageposities op uw boot voordat u de normale draagbare installatie-instructies uitvoert die in deze handleiding worden beschreven. Zodra u de bedieningskop en de transducer hebt omgebouwd tot draagbare configuraties, bent u klaar om de draagbare koffer te monteren.

1. De bedieningskop ombouwen naar draagbaar
   1. Koppel de kabels los van de bedieningskop die op uw boot is geïnstalleerd.
   2. Draai de cardanknoppen los en schuif de bedieningskop uit de cardanbeugel.
   3. Verwijder de schroeven van de cardanmontage en bewaar de hardware voor toekomstige vaste montage-installaties. U installeert de cardanbeugel op de draagbare basis.
   4. Ga naarDraagbare kofferassemblage en volg de instructies tot en met Sectie Batterij opladen en installeren, en kom dan terug naar De transducer ombouwen naar draagbaar.
2. De transducer ombouwen naar draagbaar
   1. Schroef de transducer los van de vaste montagebeugel op uw boot en bewaar de originele schroeven voor toekomstige vaste montageconfiguraties (nieuwe draagbare montageschroeven zijn meegeleverd in de draagbare ombouwset).
   2. Ga naarDe montagebeugel van de transducer assembleren en volg de rest van de procedures.

DRAAGBARE KOFFER MONTEREN

U dient de taken voor het monteren van de draagbare koffer in volgorde uit te voeren, met verwijzing naar de stapsgewijze procedures die de volgende belangrijkste montagetaken vertegenwoordigen:

• De cardanische beugel op de draagbare voet installeren
• De kabels in de voet geleiden
• De draagbare koffer monteren
• De batterij opladen en installeren
• De montagebeugel voor de transducer monteren
• De draagbare transducer en batterijlader in de draagbare koffer opbergen

Wanneer u klaar bent, zullen de bedieningskop en de transducer deel uitmaken van de draagbare koffer, en bent u klaar om uw draagbare koffer naar de boot te brengen voor de definitieve installatie.
OPMERKING: Als u een vaste montage omzet naar draagbaar met behulp van de draagbare conversie kit, ga dan eerst naar het hoofdstuk Draagbare conversiekit.

1. De draagbare voet monteren
   In deze procedure installeert u de cardanische beugel op de draagbare voet en leidt u de kabels.

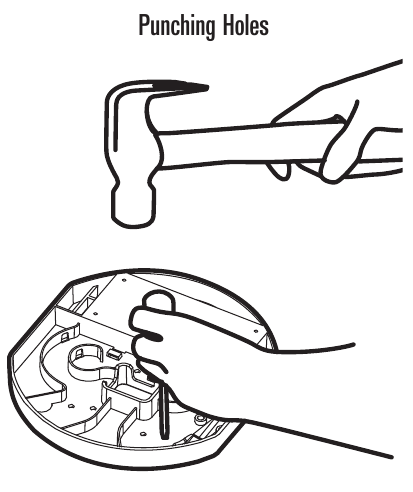

   1. Draai de voet om en zoek de 4 gaten gemarkeerd met D.
   2. Gebruik een schroevendraaier (of een priem) met een hamer om de geselecteerde montagegaten uit te ponsen.
   3. Draai de voet met de goede kant naar boven.
   4. Leid de stroomkabel en de transducer jumper kabel van onder de voet en omhoog door het gat in de voet.
   5. Lijn de cardanische beugel uit op de draagbare voet met behulp van de gaten die u in stap 2 hebt uitgeponst. Zorg ervoor dat de opening in de armen van de cardanische beugel van de batterijhouder op de voet af is gericht en dat de kabels aan de achterkant van de cardanische beugel naar buiten komen.

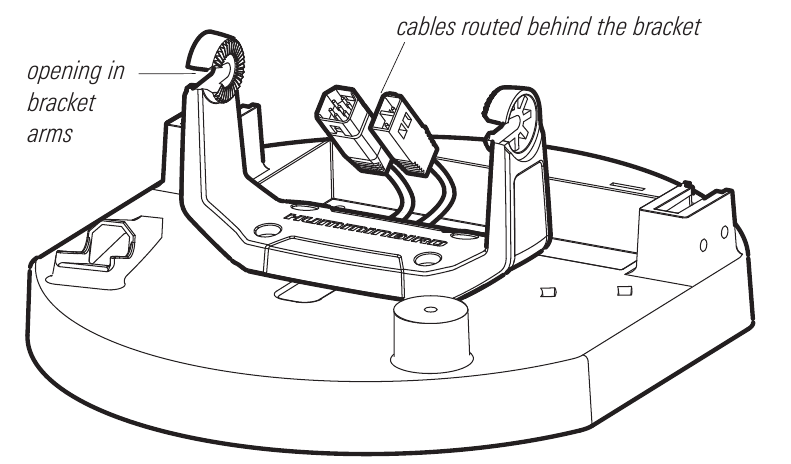

      De cardanische beugel uitlijnen met de gaten op de voet

   6. Gebruik een dopsleutel en een kruiskopschroevendraaier om de cardanische beugel aan de voet te bevestigen met de vier meegeleverde schroeven van 1", platte ringen, borgringen en moeren.

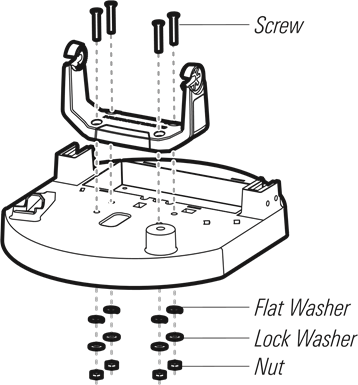

      De cardanische beugel installeren


7. Installeer de cardanknoppen in elke kant van de bedieningskop. Draai de knoppen net genoeg vast zodat u de bedieningskop in de armen van de cardanische beugel kunt schuiven.
8. Steek de stroom- en transducer jumper kabelconnectoren in de poorten van de bedieningskop.

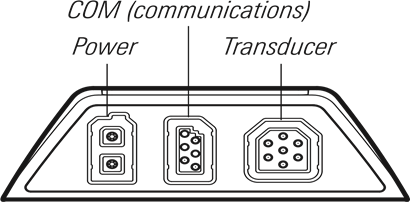

   Poorten van de bedieningskop

9. Controleer of er voldoende kabelspeling is om de bedieningskop over het volledige kantelbereik te laten draaien en om de kabels aan te sluiten of los te koppelen. Trek voorzichtig de overtollige kabel onder de draagbare voet vandaan.
10. Koppel de kabels los van de bedieningskop. Schuif de bedieningskop uit de cardanische beugel en zet hem opzij.
    Het is belangrijk om te noteren hoeveel kabel u nodig hebt om opnieuw aan te sluiten op de bedieningskop wanneer u deze later tijdens de installatie op de draagbare voet installeert.

2. De kabels in de voet geleiden
   In deze procedure leidt u de stroom- en transducer jumper kabels aan de onderkant van de voet en bevestigt u de vastzetbanden die worden gebruikt om de batterij in een latere procedure aan de voet te bevestigen.
   OPMERKING: Zorg er bij het geleiden van de kabels voor dat u voldoende kabellengte op het oppervlak van de draagbare voet overlaat om de kabels later tijdens de installatie opnieuw aan te sluiten op de bedieningskop.

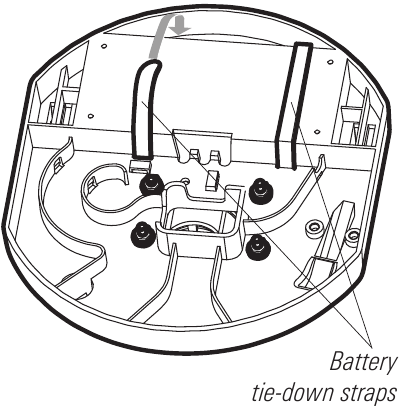

   De vastzetbanden voor de batterij bevestigen

   1. Draai de voet ondersteboven.
   2. Rijg de twee meegeleverde vastzetbanden voor de batterij vanaf de onderkant van de voet omhoog door elke kant van de batterijhouder met behulp van de bandgaten in de voet.
      Zorg ervoor dat de zachte kant van de band naar beneden is gericht.
   3. Steek de stroomkabel in de middelste sleuf van de batterijhouder. (Als u de kabelroute moet aanpassen, kunt u een andere sleuf selecteren.)
   4. Leid de transducer jumper kabel naar de zijkant van de kabelhouder en volg de pijlen op de voet. Zie de illustraties De kabels op de voet installeren en Kabelpad transducer jumper kabel.

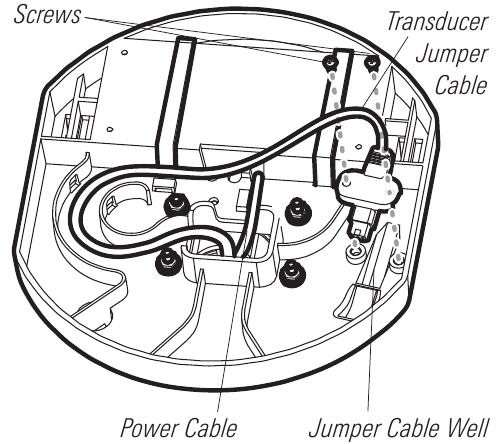

      De kabels op de voet installeren

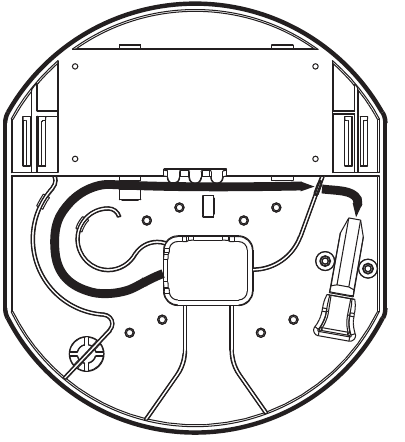

      Kabelpad transducer jumper kabel


5. Plaats de connector van de transducer jumper kabel in de houder voor de jumper kabel en klik hem op zijn plaats. Steek de twee meegeleverde schroeven #6-32 x 1/4" erin om de transducer jumper connector vast te zetten en draai ze vast met een kruiskopschroevendraaier. Draai ze alleen met de hand vast!
6. Pas de kabels indien nodig aan. Zet alle kabels vast aan de voet met behulp van de meegeleverde kabelbinders op de punten die in de afbeelding worden weergegeven (zie de afbeelding De kabels vastbinden).

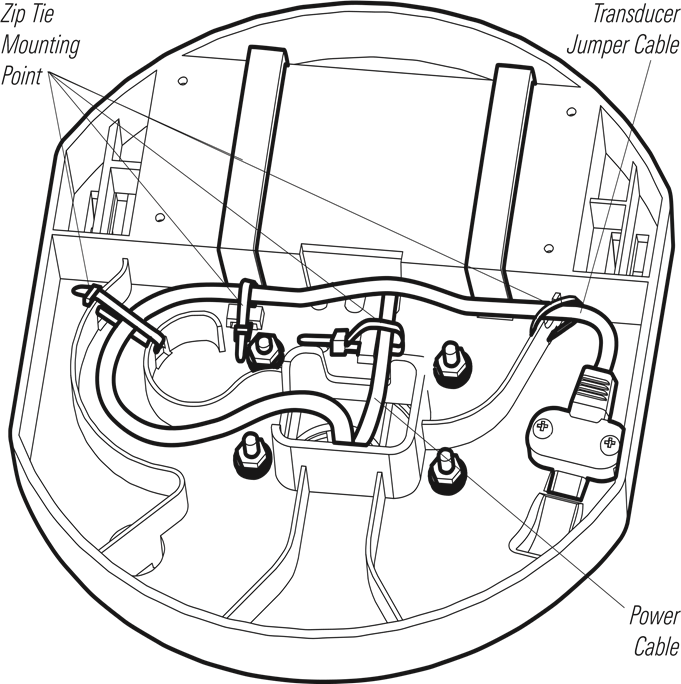

   De kabels vastbinden

7. Draai de voet met de goede kant naar boven en trek voorzichtig aan de vastzetbanden van de batterij om de speling te verwijderen.
   OPMERKING: Voordat u de batterij in de draagbare koffer installeert, voltooit u de montageprocedures en laadt u de batterij 8 uur op. Zie De batterij opladen en installeren voor meer informatie.

3. De draagbare koffer monteren
   1. Schuif de bedieningskop (met geïnstalleerde cardanknoppen) in de armen van de cardanische beugel.
   2. Steek de stroom- en transducer jumper kabelconnectoren in de poorten van de bedieningskop. Zie de illustratie Poorten van de bedieningskop voor meer informatie.
   3. Pas de kijkhoek van de bedieningskop aan en draai de cardanknoppen vast zodat de bedieningskop op de cardanische beugel is bevestigd. Draai alleen met de hand vast!
   4. Installeer de handgreep op de voet, zodat het gebogen deel van de handgreep naar de achterkant van de voet is gericht, richting de batterijhouder.
   5. Installeer de vier meegeleverde schroeven #8-32 x 7/16", twee aan elke kant van de handgreep, om de handgreep aan de voet te bevestigen. Draai alleen met de hand vast!
      OPMERKING: De handgreep heeft een spiebaan, zodat deze maar op één manier op de voet past.

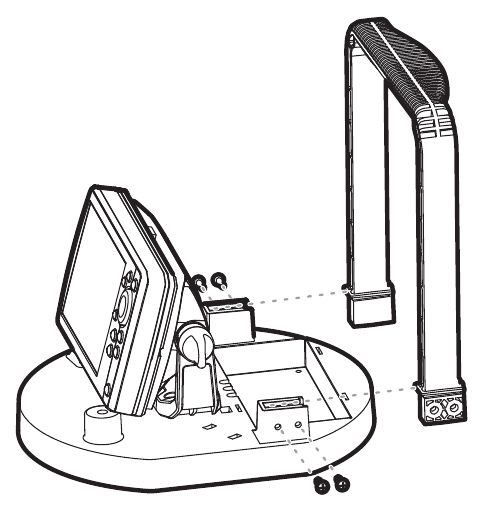

      De handgreep op de voet installeren

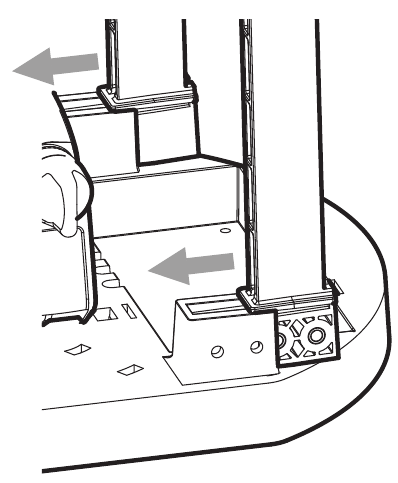

      De handgreep erin schuiven


6. Open de grootste opening in de draagbare koffer (aan de voorkant).

7. Plaats de voet in de draagbare koffer, zodat de bedieningskop uit de koffer steekt.
   Trek de tas over één schouder van de handgreep tegelijk. Zorg ervoor dat u de handgreep kunt vastpakken door de stoffen handgreepopening aan de buitenkant van de draagbare koffer.

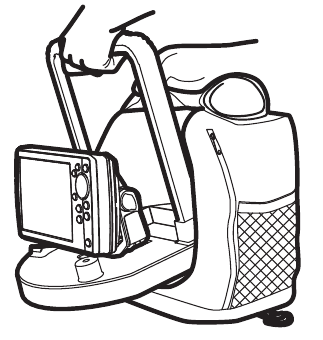

   De voet in de koffer installeren

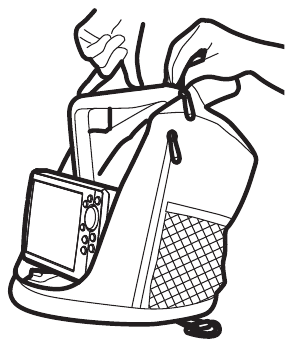

   De koffer over de handgreep trekken

   De draagbare koffer vasthouden


4. De batterij opladen en installeren
   In deze procedure laadt u de batterij op en installeert u deze.
   1. Laad de batterij op met behulp van de meegeleverde batterijlader totdat deze volledig is opgeladen, zoals aangegeven door de LED op de lader. Opladen duurt meestal 8 uur continu, maar kan variëren afhankelijk van uw configuratie.
      OPMERKING: Sommige internationale modellen bevatten mogelijk geen batterij of batterijlader.
   2. Open de onderste achterste rits van de draagbare koffer en installeer de batterij in de batterijhouder. Houd de vastzetbanden uit de weg en zorg ervoor dat de stroomkabel goed in de sleuf in de houder past, zodat de batterij er niet op rust (zie de afbeelding De batterij installeren).

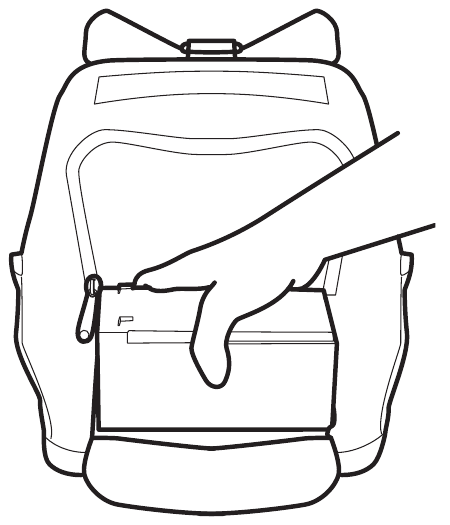

      De batterij installeren

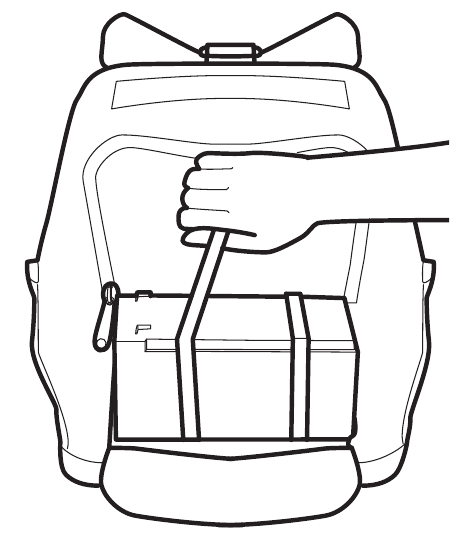

      De batterij vastbinden


3. Trek de twee vastzetbanden van de batterij over de bovenkant van de batterij en verbind beide uiteinden van elke band over de bovenkant, zorg ervoor dat de banden strak om de batterij zijn getrokken en dat de batterij stevig in de batterijhouder zit.
4. Rits de achterste opening dicht.
   OPMERKING: Sluit de stroomkabel NU NIET aan op de batterij. U moet wachten tot vlak voor het vissen om de stroomkabel op de batterij aan te sluiten.

5. De montagebeugel van de transducer monteren
   OPMERKING: Houd er rekening mee dat het ontwerp van de transducer is gewijzigd. Als u montagehardware vervangt of aan uw huidige transducer toevoegt, zorg er dan voor dat u de juiste hardware hebt geselecteerd. Als u een transducer vervangt, moet u de montagebeugel en hardware vervangen. Neem contact op met de klantenservice van Humminbird voor meer informatie. Gebruik de illustraties in paragraaf 1a. of 1b. hieronder om uw montagebeugel te vinden en de draagbare transducerbeugel te monteren.
   1. 1. Als uw transducer montagebeugel eruitziet als een van de volgende illustraties, monteer hem dan zoals afgebeeld. Draai alleen met de hand vast! Ga dan verder met de procedure De draagbare transducer en batterijlader in de draagbare koffer opbergen.

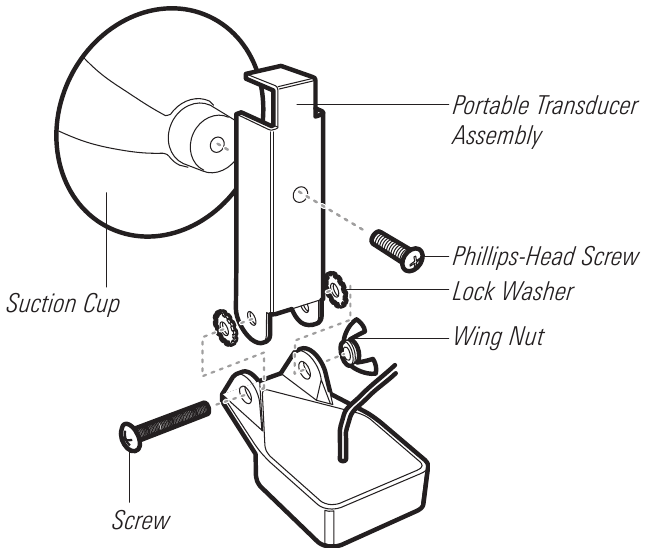

         De metalen beugel monteren

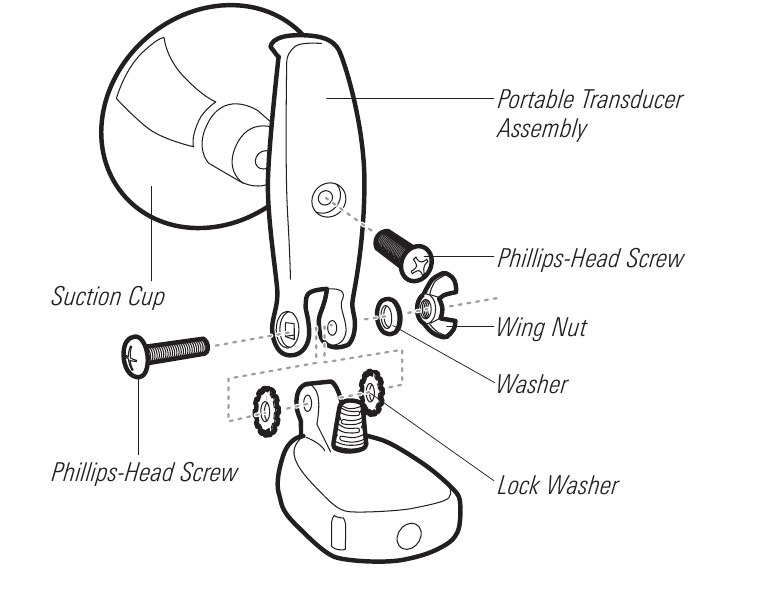

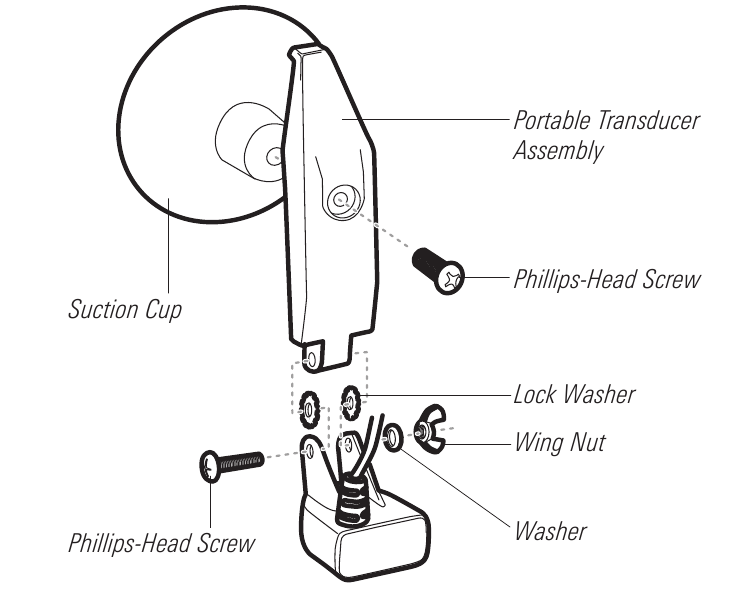

         De plastic beugel monteren

         De plastic beugel monteren

         OF...
      2. Als uw transducer montagebeugel eruitziet als een van de volgende illustraties, lijn dan de twee rateldelen op positie 1 uit zodat de kralen zijn uitgelijnd met de rib op de transducer. Zie de illustraties.

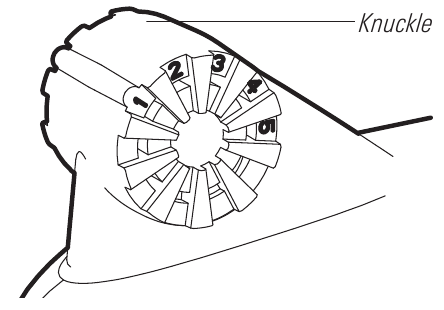

         Knokkelposities transducer

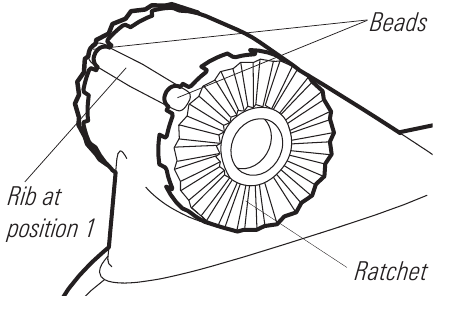

         Ratels geplaatst in positie 1


2. Monteer de andere transduceronderdelen zoals afgebeeld (zie de illustratie De plastic beugel monteren hieronder). Draai alleen met de hand vast!

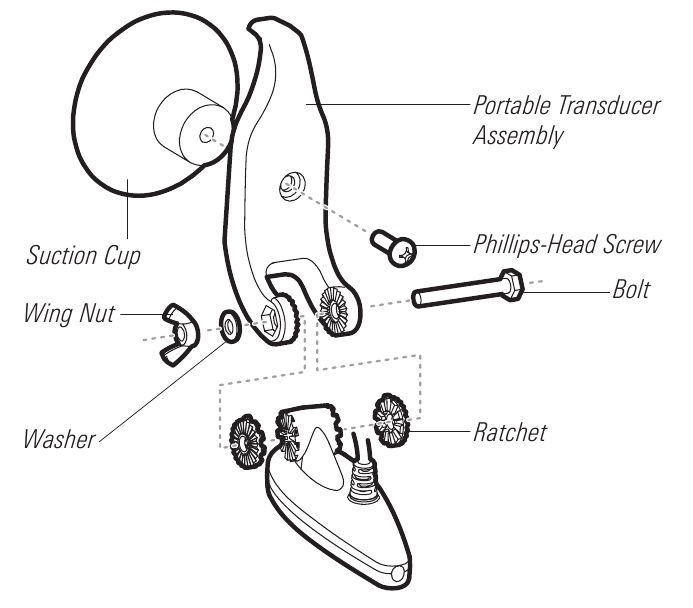

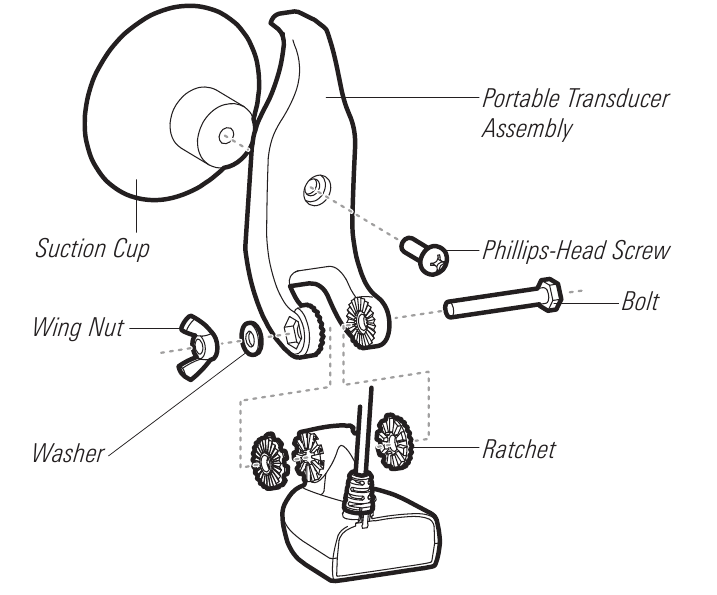

   De plastic beugel monteren

   De plastic beugel monteren

   OPMERKING: Als u de transducer niet kunt vergrendelen zodat deze onder het water rust en recht naar beneden wijst, kunt u hem demonteren en de kralen uitlijnen met een ander nummer totdat u een positie bereikt die de juiste uitlijning mogelijk maakt.

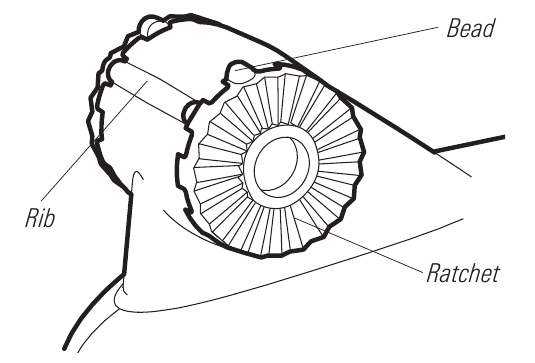

   Ratels geplaatst in positie 2


6. De draagbare transducer en batterijlader in de draagbare koffer opbergen
   1. Laad de draagbare transducer in het draagcompartiment (bovenste rits opening aan de achterkant van de draagbare koffer) en sluit de rits.
   2. Draai de draagbare koffer om zodat u toegang hebt tot de voorkant en laad de batterijlader in het ritsvak aan de linkerkant wanneer u naar de voorkant van de draagbare koffer kijkt.
   3. Zorg ervoor dat alle ritsen gesloten zijn.

DE DRAAGBARE BEHUIZING OP DE BOOT INSTALLEREN

Aangezien de draagbare behuizing een groot antislip montageoppervlak heeft, kan deze op bijna elk oppervlak worden bevestigd. In dit gedeelte leidt u de kabels op de boot, sluit u de transducer- en stroomkabels aan op de draagbare behuizing en bevestigt u de draagbare behuizing op een droge en geschikte locatie op uw boot.

1. De transducer- en stroomkabels aansluiten op de draagbare behuizing
   1. Zorg ervoor dat de grote opening aan de voorkant van de draagbare behuizing is open geritst. Mogelijk wilt u de flap oprollen en vastzetten met de meegeleverde riem en clip terwijl u bezig bent.
   2. Sluit de transducerkabel aan op de jumperpoort in de draagbare behuizing links van de bedieningskop, als u naar de voorkant van de tas kijkt (zie de afbeelding De transducer aansluiten).
      Snelheidsaccessoire (optioneel): als u het optionele snelheidsaccessoire installeert, steekt u de sonar-/snelheids-Y-kabelconnector in de jumperpoort in de draagbare behuizing. Sluit vervolgens de transducerconnector en de snelheidssensorconnector aan op de overeenkomstige connectoren op de Y-kabel. De Y-kabel moet apart worden aangeschaft. Neem contact op met de klantenservice van Humminbird voor meer informatie.

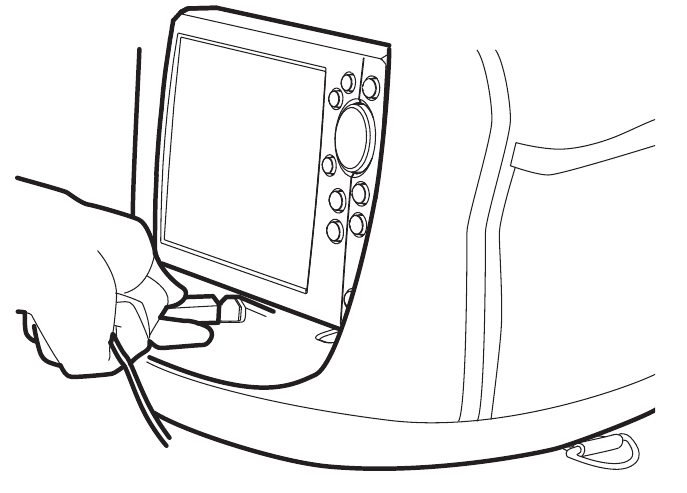

      De transducer aansluiten


3. Draai de draagbare behuizing om zodat u toegang hebt tot de achterkant en open de achterste rits. Sluit de steekclip op de rode draad van de stroomkabel aan op de rode pool op de batterij en de steekclip op de zwarte draad van de stroomkabel aan op de zwarte pool op de batterij. Zorg ervoor dat de steekclips goed vastzitten aan de polen (zie de afbeelding De steekclips aansluiten).
   De steekclips aansluiten

4. Zorg ervoor dat de achterste batterijklep en zijvakken zijn dichtgeritst, maar laat de voorkant van de tas open voor gemakkelijke toegang tijdens de installatie.

2. De draagbare behuizing aan de boot bevestigen
   1. Bevestig de draagbare behuizing aan een oppervlak op de boot door een touw of elastisch koord (niet meegeleverd) door de D-ringen aan beide zijden van de draagbare behuizing te rijgen.
      OPMERKING: Humminbird raadt aan om de draagbare behuizing NIET op de bodem van de boot te plaatsen, of op een plek waar deze kan worden bespat of ondergedompeld in water, aangezien de draagbare behuizing waterbestendig is, maar niet waterdicht.

DE DRAAGBARE TRANSDUCER MONTEREN

Zodra uw draagbare fishfinder volledig is gemonteerd (zie het gedeelte Draagbare behuizing monteren voor meer informatie), zijn er slechts een paar eenvoudige stappen nodig voordat u klaar bent om te vissen:

• Test de transducer voorafgaand aan de installatie
• Monteer de draagbare transducer op de boot

1. De transducer testen voorafgaand aan de installatie
   Test de transducer voorafgaand aan de installatie om er zeker van te zijn dat er geen schade is opgetreden tijdens de verzending.
   1. Houd de transducer in het water over de zijkant van de boot om de juiste werking te bevestigen. Als de transducer goed werkt, zou u de bodem op het display van de bedieningskop moeten kunnen zien.

2. De draagbare transducer op de boot monteren
   Voer de procedures in dit gedeelte uit om de transducer op uw boot te installeren.
   OPMERKING: De zuignapmontage is ontworpen voor een snelle, eenvoudige installatie en verwijdering, NIET voor gebruik bij hoge snelheden. Als u van plan bent om uw boot sneller te gebruiken dan bij trollingsnelheden, verwijder dan de zuignaptransducer uit het water. Het is belangrijk dat de montagepositie de transducer onder het wateroppervlak laat rusten, recht naar beneden gericht. U kunt de transducer overal aan de zijkant van de boot monteren als uw boot stilstaat. Als u aan het trollen bent, is het het beste om de transducer op de spiegel van de boot te monteren. Uw draagbare transducer is ontworpen om zonder gereedschap te worden geïnstalleerd en aangepast. Het monteren van de transducer op de boot is een eenvoudige, maar belangrijke handeling. Een slechte montagepositie heeft invloed op de algehele prestaties van de Humminbird-unit, dus volg de montage-instructies zorgvuldig. Als u aan het trollen bent, is het het beste om de transducer op de spiegel van de boot te monteren.
   1. Monteer de transducer zodat deze recht naar beneden wijst en zodat de transducer zelf in het water is ondergedompeld.
      Draagbare transducerbevestiging

      Hoek van de transducer tijdens het varen


2. Pas de hoek tijdens het varen aan zodat de transducer parallel aan en onder het wateroppervlak ligt (zie de afbeelding Hoek van de transducer tijdens het varen).
3. Draai de vleugelmoer handvast aan zodat de transducer niet draait.
4. Zet de transducerkabel vast in geval van onbedoelde ontgrendeling wanneer de boot in beweging is, aangezien een losse transducer schade kan veroorzaken aan zichzelf, uw boot of verstrikt kan raken in de schroef. Bevestig de vastzetriem aan de transducerkabel rond een onbeweeglijk object, zoals een rail of fitting, zoals weergegeven in de afbeelding (zie de afbeelding Transducer-vastzetriem).
   Transducer-vastzetriem


5. Wanneer u klaar bent met het gebruik van de transducer, koppelt u de transducerkabel los van de transducer-jumperpoort op de basis en wikkelt u de kabel rond de montage.

DE DRAAGBARE FISHFINDER VERPLAATSEN

U moet de draagbare behuizing meenemen wanneer u de boot verlaat en deze niet gebruikt. Voer de volgende stappen uit om uw unit mobiel te maken:

1. Met de motor van de boot uit, maakt u alle kabelhouders/clips los die de transducer vasthouden.
2. Verwijder de behuizing van de oppervlaktemontage.
3. Verwijder de transducer van het oppervlak waar deze is gemonteerd, veeg deze droog en berg deze op in het achtervak van de draagbare behuizing.
4. Koppel de stroomkabel los wanneer deze niet in gebruik is.

ONDERHOUD

Uw Humminbird draagbare fishfinder is ontworpen om jarenlang probleemloos te werken met vrijwel geen onderhoud. Volg de eenvoudige procedures hieronder om ervoor te zorgen dat uw Humminbird Portable topprestaties blijft leveren.
Als de draagbare behuizing in contact komt met zoutnevel, veegt u de aangetaste oppervlakken af met een pluisvrije doek en brengt u vervolgens een in de handel verkrijgbare antiroestbehandeling aan op alle blootgestelde elektrische contacten.
Als de tas van de draagbare behuizing vuil wordt, reinigt u de tas met milde zeep, water en een zachte doek of borstel en hangt u deze vervolgens op om te drogen.
Laat uw Humminbird Portable-unit nooit achter in een gesloten auto of kofferbak - de extreem hoge temperaturen die bij warm weer worden gegenereerd, kunnen de elektronica beschadigen. Reparaties mogen alleen worden uitgevoerd door geautoriseerde Humminbird-technici.

Hoe water uit de draagbare behuizing te verwijderen
Open de rits aan de voorkant en trek de behuizing naar beneden om water uit de behuizing te laten lopen. Verwijder indien nodig de behuizing van de plastic basis en laat deze aan de lucht drogen. Volg de aanbevolen onderhoudsprocedures voor blootstelling aan zoutnevel indien nodig.

SPECIFICATIES

Draagbare behuizing
223 mm H x 261 mm B x 250 mm D

Stroomvereiste
12 volt verzegelde loodzuurbatterij; tot 16 uur continu gebruik

Dit apparaat mag niet worden gebruikt als navigatiehulpmiddel om aanvaringen, vastlopen, schade aan de boot of persoonlijk letsel te voorkomen. Wanneer de boot in beweging is, kan de waterdiepte te snel veranderen om u de tijd te geven om te reageren. Vaar altijd met zeer lage snelheid als u ondiep water of ondergedompelde objecten vermoedt.

Demontage en reparatie van deze elektronische unit mogen alleen worden uitgevoerd door geautoriseerd servicepersoneel. Elke wijziging van het serienummer of poging tot reparatie van de originele apparatuur of accessoires door niet-geautoriseerde personen maakt de garantie ongeldig.

Dit product bevat chemicaliën waarvan bekend is dat ze in de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

CONTACT HUMMINBIRD
Neem op een van de volgende manieren contact op met de klantenservice van Humminbird:
Website:
humminbird.com
E-mail:
service@humminbird.com
Telefoon:
1-800-633-1468
Directe verzending:
Humminbird Service Department
678 Humminbird Lane
Eufaula, AL 36027 USA
Openingstijden:
Maandag - vrijdag
8:00 uur tot 16:30 uur (Central Standard Time)
