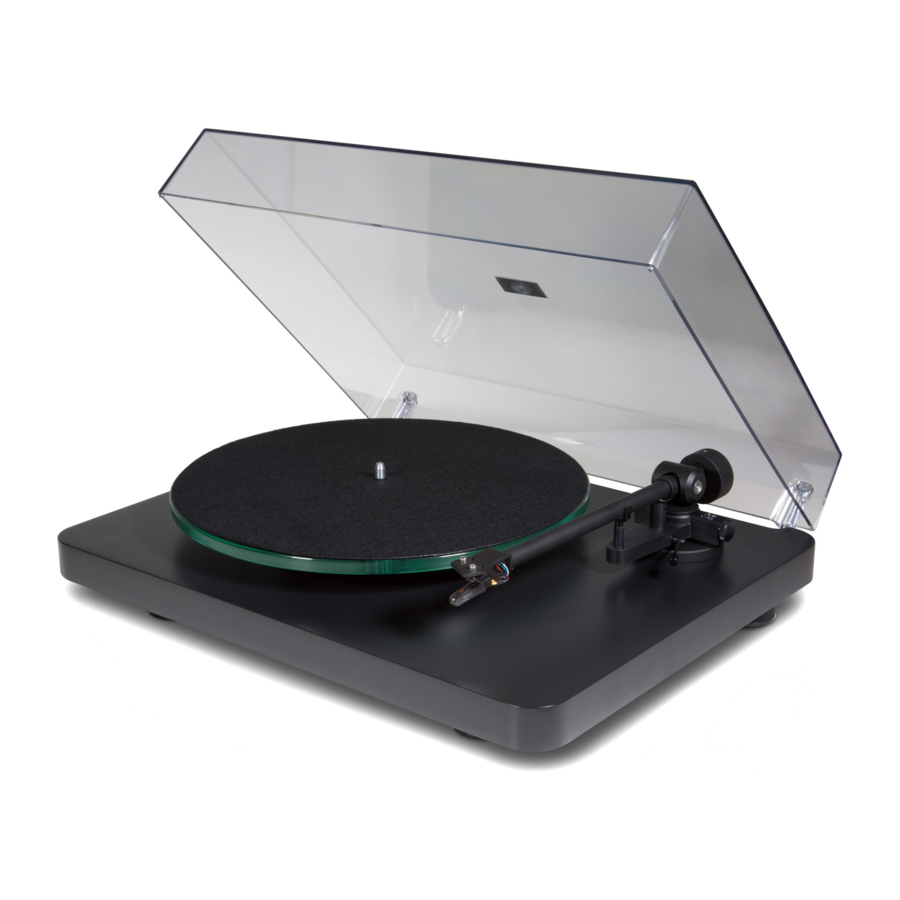

NAD C558 - Draaitafelhandleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

VOORZORGSMAATREGELEN
Lees de bedieningsinstructies zorgvuldig en volledig door voordat u het apparaat gebruikt. Zorg ervoor dat u de bedieningsinstructies bewaart voor toekomstig gebruik. Alle waarschuwingen en voorzorgsmaatregelen in de bedieningsinstructies en op het apparaat moeten strikt worden opgevolgd, evenals de veiligheidssuggesties hieronder.

INSTALLATIE

1. Water en vocht - Gebruik dit apparaat niet in de buurt van water, zoals in de buurt van een badkuip, wasbak, zwembad of iets dergelijks.
2. Warmte - Gebruik dit apparaat niet in de buurt van warmtebronnen, inclusief verwarmingsopeningen, fornuizen of andere apparaten die warmte genereren. Het mag ook niet worden geplaatst bij temperaturen lager dan 5°C (41°F) of hoger dan 35°C (95°F).
3. Montageoppervlak - Plaats het apparaat op een vlakke, egale ondergrond.
4. Ventilatie - Het apparaat moet worden geplaatst met voldoende ruimte eromheen, zodat een goede ventilatie is gewaarborgd. Houd 10 cm (4 inch) vrije ruimte aan de achterkant en bovenkant van het apparaat en 5 cm (2 inch) aan elke kant. Plaats het niet op een bed, kleed of een vergelijkbaar oppervlak dat de ventilatieopeningen kan blokkeren. Installeer het apparaat niet in een boekenkast, kast of luchtdichte rek waar de ventilatie kan worden belemmerd.
5. Binnendringen van voorwerpen en vloeistoffen - Zorg ervoor dat er geen voorwerpen of vloeistoffen in het apparaat terechtkomen via de ventilatieopeningen.
6.
   Wagens en stands - Wanneer het apparaat op een standaard of wagen wordt geplaatst of gemonteerd, moet het met zorg worden verplaatst. Snel stoppen, overmatige kracht en oneffen oppervlakken kunnen ertoe leiden dat het apparaat en de wagen omvallen of vallen.
7. Wand- of plafondmontage - Het apparaat mag niet aan een muur of plafond worden gemonteerd, tenzij dit is gespecificeerd in de bedieningsinstructies.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT

Dit product is vervaardigd in overeenstemming met de radio-interferentie-eisen van EEG-RICHTLIJN 89/68/EEG en 73/23/EEG

ELEKTRISCHE STROOM

1. Stroombronnen - Sluit dit apparaat alleen aan op stroombronnen die zijn gespecificeerd in de bedieningsinstructies en zoals aangegeven op het apparaat.
2. Polarisatie - Als veiligheidsvoorziening zijn sommige apparaten uitgerust met gepolariseerde AC-stekkers die slechts op één manier in een stopcontact kunnen worden gestoken. Als het moeilijk of onmogelijk is om de AC-stekker in een stopcontact te steken, draai de stekker dan om en probeer het opnieuw. Als hij nog steeds niet gemakkelijk in het stopcontact past, neem dan contact op met een gekwalificeerde servicemonteur om het stopcontact te onderhouden of te vervangen. Vermijd het omzeilen van de veiligheidsvoorziening van de gepolariseerde stekker, forceer hem niet in een stopcontact.
3.
   AC-stroomkabel - Trek bij het loskoppelen van de AC-stroomkabel aan de AC-stekker. Trek niet aan de kabel zelf. Raak de AC-stekker nooit aan met natte handen, dit kan leiden tot brand of een elektrische schok. Stroomkabels moeten zo worden geleid dat ze niet ernstig worden gebogen, bekneld of betreden. Besteed bijzondere aandacht aan de kabel van het apparaat naar het stopcontact. Vermijd overbelasting van AC-stopcontacten en verlengsnoeren boven hun capaciteit, aangezien dit kan leiden tot brand of een elektrische schok.
4. Verlengsnoer - Om een elektrische schok te helpen voorkomen, mag u geen gepolariseerde AC-stekker gebruiken met een verlengsnoer, contactdoos of ander stopcontact, tenzij de gepolariseerde stekker volledig kan worden ingestoken om blootstelling van de pinnen van de stekker te voorkomen.
5. Wanneer niet in gebruik - De belangrijkste methode om de draaitafel van de netspanning te isoleren, is door de stekker uit het stopcontact te halen. Zorg ervoor dat de stekker te allen tijde toegankelijk blijft. Haal de stekker van de AC-stroomkabel uit het stopcontact als het apparaat gedurende enkele maanden of langer niet zal worden gebruikt.

VERKLARING VAN GRAFISCHE SYMBOLEN

De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

RISICO OP ELEKTRISCHE SCHOK
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN, GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN, LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL,

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen het recht of de bevoegdheid van de gebruiker om dit product te bedienen ongeldig maken.

ONDERHOUD
Reinig het apparaat alleen zoals aanbevolen in de bedieningsinstructies.

SCHADE DIE SERVICE VEREIST
Laat het apparaat onderhouden door een gekwalificeerde servicemonteur als

• De AC-stekker is beschadigd.
• Er zijn vreemde voorwerpen of vloeistoffen in het apparaat terechtgekomen.
• Het apparaat is blootgesteld aan regen of water.
• Het apparaat lijkt niet normaal te werken.
• Het apparaat vertoont een duidelijke verandering in prestaties.
• Het apparaat is gevallen of de behuizing is beschadigd

PROBEER HET APPARAAT NIET ZELF TE ONDERHOUDEN.

OPMERKINGEN OVER MILIEUBESCHERMING

Aan het einde van zijn levensduur mag dit product niet met het normale huisvuil worden afgevoerd, maar moet het worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Het symbool op het product, de gebruikershandleiding en de verpakking wijzen hierop.

De materialen kunnen worden hergebruikt in overeenstemming met hun markeringen. Door hergebruik, recycling van grondstoffen of andere vormen van recycling van oude producten, levert u een belangrijke bijdrage aan de bescherming van ons milieu. Uw plaatselijke administratiekantoor kan u adviseren over het verantwoordelijke afvalverwerkingspunt.

GEGEVENS VAN DE EIGENAAR
Voor uw gemak kunt u het modelnummer en serienummer noteren in de daarvoor bestemde ruimte hieronder. Raadpleeg deze wanneer u contact opneemt met uw dealer in geval van problemen.

WAT ZIT ER IN DE DOOS

In de verpakking van uw C 558 vindt u

• Schakelende voeding (SMPS) met verwisselbare stekkers
• Contragewicht
• Audiokabelconnector (RCA-naar-RCA-kabel)
• Single-adapter (voor single LP's)
• Inbussleutels 1,5 mm en 2 mm voor mogelijke instelling van de toonarm
• Naalddrukmeter
• Plastic gereedschap voor toonarmlagers
• Papieren patroonuitlijningstool met twee nulpunt
• Zwarte vilten mat voor de draaitafel
• Witte katoenen handschoenen

BEWAAR DE VERPAKKING
Bewaar de doos en alle verpakkingsmaterialen waarin uw C 558 is aangekomen. Mocht u verhuizen of uw C 558 moeten vervoeren, dan is dit de veiligste container om dit te doen. We hebben te veel verder perfecte componenten beschadigd zien raken tijdens het transport bij gebrek aan een goede verzenddoos, dus: Bewaar die doos!

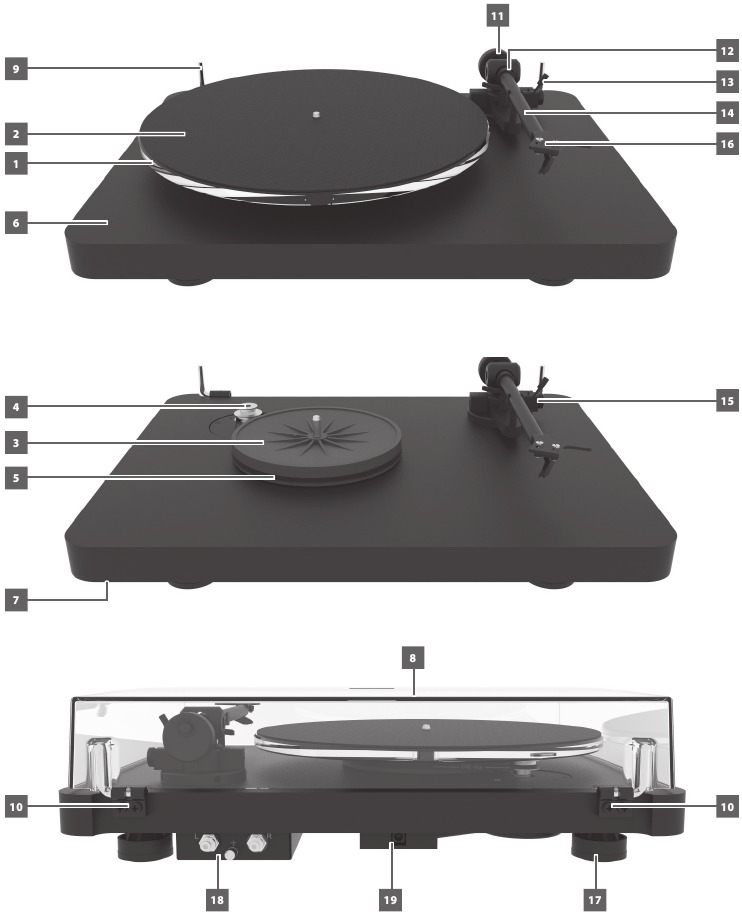

IDENTIFICATIE VAN BEDIENINGSELEMENTEN

1. Draaitafel
2. Viltmat
3. Sub-Draaitafel
4. Motorpoelie
5. Aandrijfriem
6. Plint
7. Aan/Uit-schakelaar (Aan/Uit-schakelaar)
8. Stofkap
9. Stofkap Scharnieren
10. Scharnierbevestigingen
11. Contragewicht
12. Toonarm
13. Toonarmlift
14. Toonarmsteun en verwijderbare transportvergrendeling
15. Anti-skating aanpassing
16. Headshell met vingerlift
17. Gedempte voeten
18. RCA-uitgang, aardverbinding
19. Voedingsaansluiting

INSTALLATIE

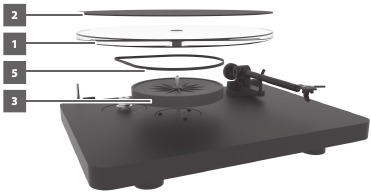

INSTALLATIE VAN PLATENSPELER, SUBPLATENSPELER, VILTEN MAT EN AANDRIJFRIEM

1. Installeer de sub-platenspeler (3) en de aandrijfriem (5).

2. Installeer de platenspeler (1) op de sub-platenspeler (3) en plaats de vilten mat (2) bovenop de platenspeler.

DE HOOGTE VAN DE POELIE AANPASSEN

1. Pas de hoogte van de poelie aan als deze tegen de platenspeler tikt.
2. Verwijder voorzichtig de platenspeler en de aandrijfriem van de draaitafel.
3. Draai de kleine schroef los en verplaats de poelie (4) naar de gewenste positie met behulp van een kleine schroevendraaier.

4. Draai de schroef weer vast en monteer de aandrijfriem en de platenspeler.

CARTRIDGE INSTALLATIE

Dit is al voor u gedaan als u deze draaitafel hebt gekocht in een pakket inclusief de cartridge.

1. Installeer de cartridge in de aluminium headshell met behulp van de juiste hardware die bij uw cartridge is geleverd.
2. Sluit de cartridge aan zoals hieronder aangegeven
   • Wit : linkerkanaal L+
   • Rood: rechterkanaal R+
   • Groen : rechterkanaal R-
   • Blauw: linkerkanaal L-
3. Gebruik voor een correcte cartridge-uitlijning het meegeleverde papieren cartridge uitlijningsgereedschap met twee nulpunten. Raadpleeg uw dealer als u niet bekend bent met een twee-punts installatie.

VERTICALE TRACKING FORCE INSTELLING (VTF)

1. Bevestig het exacte gewicht van uw cartridge voordat u de Vertical Tracking Force (VTF) instelt.
2. Duw het contragewicht voorzichtig naar het achterste uiteinde van de contragewichtsteun. Plaats de stylusdrukmeter op de platenspeler.
3. Stel de vereiste VTF in door de toonarmlifthendel te laten zakken. Plaats de punt van de stylus precies tussen de twee punten gemarkeerd met 15mN en 20mN.
4. De juiste druk is bereikt als de stylusdrukmeter waterpas komt te staan. De stylusdrukmeter zal niet bewegen of naar beneden kantelen als er onvoldoende of overmatige druk is.

5. Pas de hoeveelheid druk aan door het contragewicht (11) voorzichtig langs de steun te bewegen totdat de stylusdruk voldoende is om de drukmeter in de horizontale positie te brengen. Door het contragewicht (11) van de cartridge af te bewegen, wordt de druk verminderd en naar toe wordt de druk verhoogd.

6. Zet het contragewicht (11) vast met de meegeleverde zeskantsleutel.

TOONARM OUTPUT AANSLUITING

1. Sluit de meegeleverde audiokabelconnector (RCA-naar-RCA-kabel) aan op de RCA-toonarmuitgang aan de achterkant van de draaitafel, achter de toonarm.
2. Sluit de aardingskabel aan op de aardingsschroef.


Als uw versterker geen ingang heeft die geschikt is voor phono cartridges, heeft u een aparte phono versterkertrap nodig voor MM- of MC-cartridges, die vervolgens wordt aangesloten tussen de platenspeler en een vrije line-level ingang van de versterker.

VERTICALE TRACKING HOEK INSTELLING (VTA)

1. Stel de Vertical Tracking Angle (VTA) in door een plaat op de platenspeler te leggen.
2. Wanneer de naald in de plaatgroef wordt neergelaten, moet de buis van de toonarm evenwijdig zijn aan het oppervlak van de plaat. Als dit niet het geval is, draai dan beide zeskantschroeven in de toonarmbasis net genoeg los om verticale beweging van de armpilaar zonder kracht mogelijk te maken, en schuif de arm omhoog of omlaag totdat deze evenwijdig is.

3. Draai de zeskantschroeven voorzichtig en gelijkmatig weer vast zonder overmatige kracht uit te oefenen (waardoor de armpilaar kan vervormen).

AZIMUT INSTELLING

De cartridgenaald moet loodrecht op de plaat staan om de groefwandmodulaties correct te volgen. De azimut (hoek) is nauwkeurig ingesteld door de fabriek. In het geval dat u deze instelling moet wijzigen, volgt u de onderstaande instructies.

1. Gebruik de 1,5 mm zeskantsleutel om de kleine AZIMUT INSTELLSCHROEF los te draaien.

Verwijder de azimut instelschroef niet volledig!

2. Draai de schroef net genoeg los om de armbuis voorzichtig te draaien en de azimut in de juiste positie te zetten. De juiste positie kan worden gecontroleerd vanaf de voorkant, bij voorkeur met de naald op een spiegel op de platenspeler.

3. Zodra de azimut instelling correct is, draait u de AZIMUT INSTELLSCHROEF voorzichtig weer vast.

ANTI-SKATING FORCE AANPASSING

De anti-skating force moet worden aangepast aan de overeenkomstige tracking force. Het anti-skating mechanisme is gekalibreerd van 0 tot 5g.

Drie voorbeelden van een magnetisch anti-skating mechanisme:
Tracking force – 1.5g; Anti-skating force 1.5g

Tracking force – 1.7g; Anti-skating force 1.7g

Tracking force – 2.3g; Anti-skating force 2.3g

DE DRAAITAFEL BEDIENEN

1. Druk op de knop AAN/UIT schakelaar (ON/OFF switch) (7) (AAN/UIT schakelaar) om de rotatie van de platenspeler te starten.
2. Speel 45 t.p.m. af door de aandrijfriem (5) over het grotere diameterdeel van de motorpoelie te plaatsen met behulp van het meegeleverde accessoire.
3. Speel 33 t.p.m. af door bovenstaande te herhalen, maar gebruik deze keer de kleinere stap op de poelie.

PROBLEEMOPLOSSING

SPECIFICATIES

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Voor bijgewerkte documentatie en functies, bekijk www.NADelectronics.com voor de laatste informatie over C 558.

NAD is een handelsmerk van NAD Electronics International, een divisie van Lenbrook Industries Limited
Copyright 2017, NAD Electronics International, een divisie van Lenbrook Industries Limited

Referenties

• NAD Electronics | High Performance Hi-Fi en Home Theatre

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NAD C558 - Draaitafelhandleiding

Beschikbare talen
