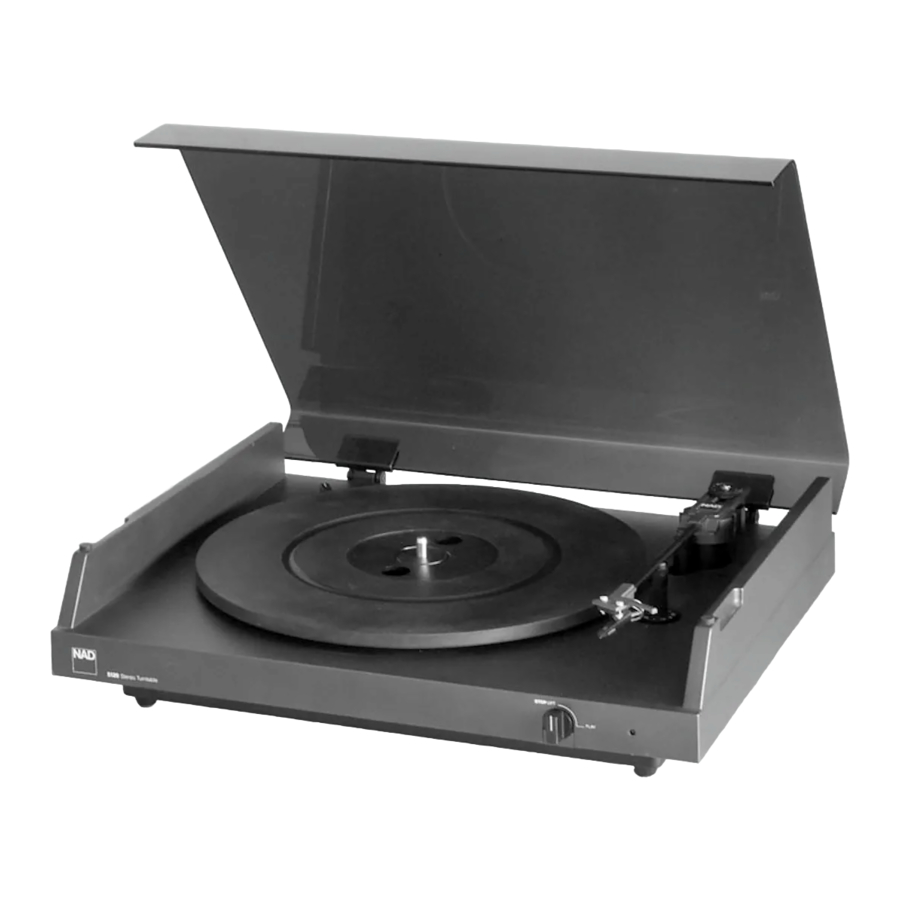

NAD 5120 Handleiding
UITPAKKEN
Haal het draaitafelsysteem uit de doos en pak het uit de piepschuimblokken. Controleer of de volgende onderdelen aanwezig zijn: (1) de stofkap; (2) het driedelige plateau-samenstel; (3) de toonarm; (4) de kleine accessoirezak; en (5) het hoofd-draaitafelsamenstel.
Gooi het verpakkingsmateriaal niet weg voordat je de draaitafel hebt geïnstalleerd en alle onderdelen aanwezig zijn.
MONTAGE
*Nummers tussen vierkante haken identificeren de onderdelen van de draaitafel, zoals weergegeven in de illustraties in het instructieboekje.
Plaats de draaitafel op een vlakke ondergrond. Controleer de geleiding van de rubberen aandrijfriem [7] en vergelijk deze met het grote uitvergrote diagram van de draaitafel in het instructieboekje. De riem loopt van de motorpoelie [8] rond de rand van het subplateau [9] en mag niet gedraaid zijn.
Reik onder het midden van de draaitafel en draai de grote gekartelde moer op de transportbout [11] los, helemaal tot het laagste punt.
Controleer of de rand van de metalen plateauschijf [10] in de groef op het onderste oppervlak van de rubberen mat [11] past, en installeer beide op het subplateau. Installeer vervolgens de adapter voor het middengat [12] met de platte kant naar boven. Mogelijk moet je de centrering van de rubberen mat aanpassen om de adapter volledig in de uitsparing in het midden van de mat te drukken, zodat platen op de mat rusten in plaats van op de adapter.
Monteer de stofkap door de achterlip (het gedeelte dat een bocht van 90 graden maakt) in de twee veerbelaste scharnieren te drukken die in sleuven aan de achterkant van de draaitafel zijn geïnstalleerd.
OPTIONELE VINGERLIFT
De vingerlift die in de accessoireverpakking wordt meegeleverd, kan tussen het cartridgehuis en de onderkant van de toonarm worden vastgeklemd tijdens de montage van de cartridge.
MONTAGE VAN PHONO-CARTRIDGE
Voordat je de toonarm omdraait, moet je ervoor zorgen dat de DVA-dempingsstang [18] (de kleine schroef in het midden van de tracking-force knop) ten minste 2 mm boven het oppervlak van de laatste uitsteekt, om de oliekamer af te dichten en lekkage te voorkomen.
Gebruik de montagehardware die bij de draaitafel is geleverd, of die bij de cartridge is geleverd, om de pickup te monteren. Selecteer schroeven met brede koppen, of installeer platte ringen onder de schroefkoppen, om een groot draagvlak te creëren dat het toonarmoppervlak stevig vastgrijpt. Draai de schroeven net genoeg aan om de cartridge op zijn plaats te houden terwijl de positie nog kan worden aangepast.
Sluit de toonarmdraden aan op de cartridge-aansluitingen in overeenstemming met de standaard kleurcode.
DVA-AANPASSINGEN
Deze aanpassingen stellen de resonantiefrequentie (Fr) en de demping (Q) van de Dynamic Vibration Absorber (DVA) in. Voorgestelde instellingen voor veel phono-pickups staan in de bijgevoegde folder. Als je cartridge niet wordt vermeld, stel je de DVA-frequentie in op 10 Hz en de Q op 2.
De frequentie wordt ingesteld met de witte schroef [25] aan de achterkant van het contragewicht, die door een sleuf aan de achterkant van de toonarm steekt. Draai de witte schroef totdat het onderste uiteinde is uitgelijnd met de gewenste resonantiefrequentie op de schaal [28] die op de achterkant van het contragewicht is gedrukt.
De demping wordt ingesteld met de kleine schroefdraadstang [18] in het midden van de tracking-force knop [22]. Een kleine schroevendraaier is inbegrepen in de accessoirezak. Schroef de dempingsstang in de oliekamer [19] totdat het onderste uiteinde van de stang is uitgelijnd met de gewenste dempingsverhouding (Q) op de schaal die op de voorkant van het contragewicht is gedrukt.
TOONARM INSTALLATIE
De toonarm wordt in een contactdoos [17] binnen het draaisamenstel [16] gestoken. Druk het draaisamenstel met één hand naar beneden om het stevig vast te zetten, houd de toonarm in de andere hand, lijn de pinnen uit met de contactdoos en druk de toonarm volledig in de contactdoos.
De vijfde pin, halverwege de lengte van de toonarm, past in een sleuf aan de bovenkant van de ruststeun om de arm vast te zetten. Draai indien nodig het bovenste deel van de ruststeun iets zodat de borgpen van de arm soepel en met wrijving past wanneer deze in en uit de sleuf schuift.
TOONARM AANPASSINGEN
Balans.
Maak de arm los van de ruststeun. Draai de bedieningsknop [13] naar PLAY (AFSPELEN) en wacht tot de cueing post [31] daalt, zodat de toonarm vrij op en neer kan bewegen. Draai aan het tracking-force wiel [22] totdat de arm precies in evenwicht is en in een horizontale positie zweeft.
Als de cartridge uitzonderlijk zwaar is (bijna 8 gram), kan de DVA-frequentieregelschroef het achtereinde van de sleuf in de toonarm raken en voorkomen dat je het contragewicht ver genoeg naar achteren beweegt om de arm in evenwicht te brengen. Als dit gebeurt, vervang je de DVA-frequentieschroef door een van de kortere, witte schroeven in de kleine accessoireverpakking. Selecteer een schroef waarvan het bovenste uiteinde ongeveer gelijk ligt met het bovenoppervlak van het contragewicht, terwijl de onderste punt is uitgelijnd met de gewenste resonantiefrequentie.
Als de phono-cartridge een model met een lage massa is dat minder dan 4 gram weegt, kan het hele contragewichtsamenstel worden gedraaid om het gewicht dichter bij het draaipunt van de arm te plaatsen. Raadpleeg de volledige handleiding voor details.
Tracking force (naaldkracht).
Nadat je de arm in evenwicht hebt gebracht, pak je de rand van het tracking-force wiel [22] vast zodat deze niet kan draaien. Gebruik de punt van een schroevendraaier of balpen om de tracking-force draaiknop [23] te draaien om de nul (0) uit te lijnen met het witte indexteken in het midden van de arm.
Nadat je de draaiknop op deze manier hebt gekalibreerd om 0 aan te geven wanneer de arm in evenwicht is en horizontaal staat, stel je de tracking force in door het hele tracking-force wiel met de klok mee te draaien.
Anti-skating.
De anti-skatingregelaar is een gekartelde as [32] die de onderste helft van de toonarm ruststeun [29] omringt. Een indexlijn, of aanwijzer, is in de draaitafelbasis aan de voorkant van de bedieningsknop gegoten. Stel de skating-bias in op gelijk aan de tracking force.
CARTRIDGE-UITLIJNING
Beweeg de cartridge naar voren of naar achteren totdat de montageschroeven zijn uitgelijnd met de witte stippen in het midden van elke sleuf.
Installeer de uitlijningsprotractor op het plateau, met de as die door het gat in de protractor gaat, en trek het netsnoer uit het stopcontact zodat de toonarm kan worden neergelaten zonder dat het plateau gaat draaien. Draai de STOP/PLAY (STOP/AFSPELEN) knop [13] naar PLAY (AFSPELEN) om de arm naar beneden te laten zakken en plaats de stylus precies op een van de uitlijningspunten van de protractor, gemarkeerd met een kruis in een cirkel.
Draai (verdraai) het cartridgehuis totdat het precies parallel loopt aan de rechthoekige rasterlijnen van de protractor, en draai de montageschroeven vast. Laat je niet in verwarring brengen door de rand van de toonarm, die NIET parallel aan het raster moet lopen; wat telt, is de omtrek van het cartridgehuis.
Plaats vervolgens de stylus punt op het tweede uitlijningspunt van de protractor. Als het cartridgehuis nauwkeurig parallel loopt aan de rasterlijnen op beide uitlijningspunten, is geen verdere aanpassing vereist. Zo niet, raadpleeg dan de uitlijningsprocedure in de handleiding.
AANSLUITINGEN
Steek het netsnoer in een stopcontact.
Opmerking voor gebruikers in het VK:
Sluit bij het installeren van een stekker de bruine draad aan op de Live (Rode) aansluiting en de blauwe draad op de Neutral (Zwarte) aansluiting.
Sluit de audiosignaalkabels aan op de phono-ingangen van je versterker (rode stekker = rechterkanaal) en bevestig de aardingsdraad aan de Ground-aansluiting van de versterker.
PLATEN AFSPELEN
Zet de snelheidsregelaar [6] op 33 of 45 toeren per minuut, al naargelang. Om platen van 45 toeren per minuut met een groot middengat af te spelen, draai je de adapter voor het middengat [12] om.
Met de STOP PLAY (STOP AFSPELEN) regelaar [13] in de STOP-stand en de toonarm vastgezet op de ruststeun, plaats je een plaat op het plateau. Duw de toonarm naar links, plaats de stylus boven de aanloopgroef en laat de stofkap zakken.
Draai de STOP/PLAY (STOP/AFSPELEN) knop naar PLAY (AFSPELEN). Het controlelampje gaat branden, de motor draait het plateau en de cueing lift laat de stylus voorzichtig in de groef zakken.
Aan het einde van de plaat wordt de regelaar automatisch van PLAY (AFSPELEN) naar STOP gezet, de cueing lift heft de arm op en het plateau stopt met draaien. Verplaats de toonarm naar de ruststeun voordat je de plaat verwijdert.
