Nitecore CI7 - Tactische IR Zaklamp Handleiding

Bedieningsinstructies

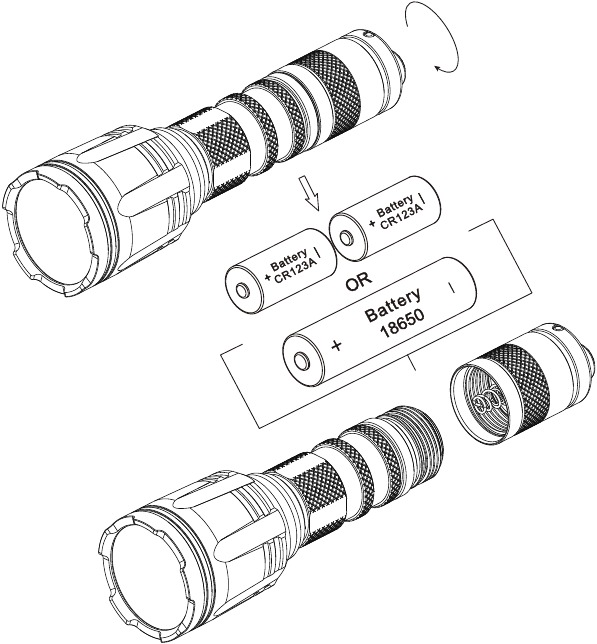

Batterij installatie

Plaats de batterij(en) zoals afgebeeld en schroef de achterkant vast om deze vast te zetten.

Opmerking: Na het plaatsen van de batterij zal de stroomindicator naast de schakelaars aan de achterkant knipperen om de batterijspanning aan te geven. Raadpleeg het gedeelte "Stroomindicatie" van deze handleiding voor meer details.

1. Zorg ervoor dat de batterij(en) met de positieve kant naar de kop toe is/zijn geplaatst. Het product werkt niet als de batterij(en) verkeerd is/zijn geplaatst.
2.
   Mogelijke gevaarlijke straling! Kijk niet in het licht! Mogelijk gevaarlijk voor uw ogen.
3. Wanneer het vermogensniveau laag is, stop dan met het gebruik van het product en vervang of laad de batterij op om schade aan de batterij te voorkomen.
4. Wanneer het product in een rugzak wordt bewaard of voor langere tijd niet wordt gebruikt, dient u alle batterijen te verwijderen om onbedoelde activering of batterijlekkage te voorkomen.
5. Dompel de lamp NIET onder in vloeistof wanneer deze heet is. Dit kan onherstelbare schade aan de lamp veroorzaken als gevolg van het verschil in luchtdruk binnen en buiten de buis.

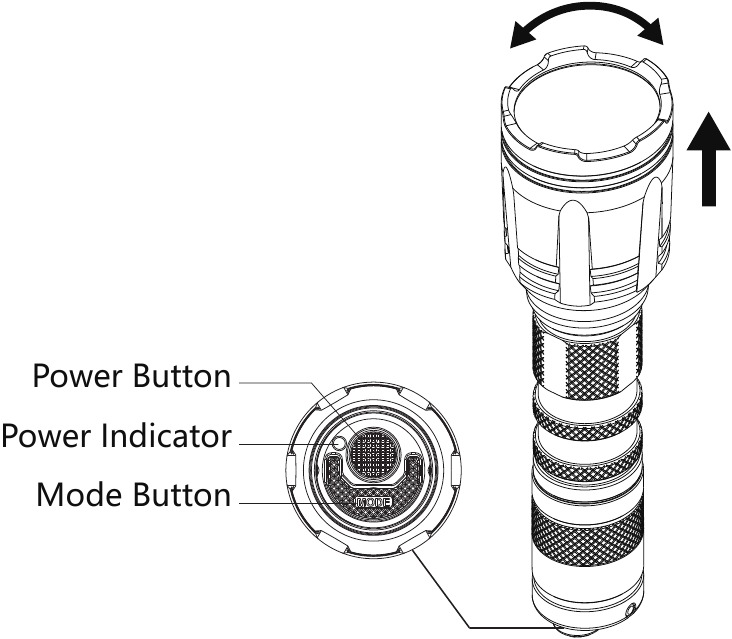

Straalomschakeling

De CI7 heeft een eenvoudig schakelmechanisme tussen de IR- en witte stralen. Duw de kop naar buiten en draai de kop met de klok mee of tegen de klok in, zoals afgebeeld, om te schakelen tussen de IR- en witte stralen.

Tactische Momentaire Verlichting

Druk de Power Button half in en houd deze ingedrukt om de lamp kortstondig in te schakelen. Laat los om hem uit te schakelen.

Opmerking: De CI7 heeft geheugen voor de modus. Wanneer deze opnieuw wordt geactiveerd, opent de zaklamp automatisch het eerder opgeslagen niveau of de eerder opgeslagen modus.

Bedieningsinstructies van de IR-straal

De volgende instructies zijn alleen van toepassing wanneer de IR-straal is geselecteerd.

Aan / Uit

Aan: Wanneer de IR-straal is uitgeschakeld, drukt u op de Power Button totdat een klikgeluid te horen is om toegang te krijgen tot het opgeslagen niveau van de IR-straal.

Uit: Wanneer de IR-straal is ingeschakeld, drukt u op de Power Button totdat een klikgeluid te horen is om hem uit te schakelen.

Outputniveaus

Wanneer de IR-straal is ingeschakeld, drukt u kort op de Mode Button om door de volgende IR-outputniveaus te bladeren: LOW – MID – HIGH.

Kortstondige Toegang tot HIGH

Wanneer de IR-straal is ingeschakeld, houdt u de Mode Button ingedrukt om toegang te krijgen tot het HIGH-niveau van de IR-straal. Laat los om terug te keren naar het eerder opgeslagen IR-outputniveau.

Bedieningsinstructies van de witte straal

De volgende instructies zijn alleen van toepassing wanneer de witte straal is geselecteerd.

Aan / Uit

Aan: Wanneer de witte straal is uitgeschakeld, drukt u op de Power Button totdat een klikgeluid te horen is om toegang te krijgen tot het opgeslagen niveau van de witte straal.

Uit: Wanneer de witte straal is ingeschakeld, drukt u op de Power Button totdat een klikgeluid te horen is om hem uit te schakelen.

Gebruikersmoduselectie van de witte straal

De CI7 biedt 2 gebruikersmodi van de witte straal voor verschillende gebruikers en situaties.

Dagelijkse modus: Wanneer de lamp is ingeschakeld, houdt u de Mode Button ingedrukt om kortstondig toegang te krijgen tot het TURBO-niveau van de witte straal. Laat los om terug te keren naar het eerder opgeslagen helderheidsniveau van de witte straal. (Standaardinstelling)

Tactische modus: Wanneer de lamp is ingeschakeld, houdt u de Mode Button lang ingedrukt om direct toegang te krijgen tot de STROBE-modus. Druk nogmaals kort op de Mode Button om terug te keren naar het eerder opgeslagen helderheidsniveau van de witte straal.

Om een gewenste gebruikersmodus te selecteren:

1. Zorg ervoor dat de lamp is uitgeschakeld.
2. Maak de achterkant los.
3. Houd de Mode Button aan de achterkant ingedrukt terwijl u tegelijkertijd de achterkant vastdraait.
4. Zodra de achterkant is vastgedraaid, geven de LED's een geselecteerde gebruikersmodus aan door eenmaal te knipperen voor de Dagelijkse modus en tweemaal voor de Tactische modus.

Helderheidsniveaus

Wanneer de witte straal is ingeschakeld, drukt u kort op de Mode Button om door de volgende helderheidsniveaus van de witte straal te bladeren: ULTRALOW – LOW – MID – HIGH – TURBO.

STROBE READY^TM

Wanneer de witte straal is uitgeschakeld in een van beide gebruikersmodi, houdt u de Mode Button ingedrukt om kortstondig toegang te krijgen tot de STROBE-modus. Laat los om hem uit te schakelen.

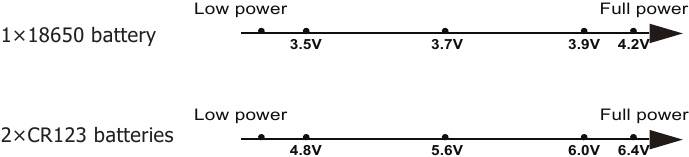

Stroomindicatie

Wanneer de batterij is geplaatst, knippert de stroomindicator om de batterijspanning aan te geven (±0.1V). Bijvoorbeeld, wanneer de batterijspanning 4.2V is, knippert de stroomindicator 4 keer, gevolgd door een pauze van 1.5 seconden en nog 2 keer knipperen. Verschillende spanningen vertegenwoordigen de overeenkomstige resterende batterijvermogensniveaus:

Opmerking: Wanneer u twee CR123/RCR123 in serie gebruikt, geeft de indicator de gemiddelde spanning tussen de twee batterijen weer.

ATR (Geavanceerde Temperatuurregeling)

De geïntegreerde ATR-technologie regelt de output van de CI7 op basis van de werkomstandigheden en de omgeving om de optimale prestaties te behouden.

Batterijen vervangen

De batterijen moeten worden vervangen wanneer de output zwak lijkt of de zaklamp niet meer reageert als gevolg van een laag vermogen.

Onderhoud

Elke 6 maanden moeten de schroefdraden worden afgeveegd met een schone doek, gevolgd door een dunne laag siliconenbasis smeermiddel.

Functies

• Combinatie van de IR- (Infrarood) en witte stralen, speciaal ontworpen voor nachtelijke observatie, jacht en militaire operaties
• De witte straal maakt gebruik van 4 x CREE XP-G3 S3 LED's voor een maximale output van 2.500 lumen
• De IR-straal maakt gebruik van 4 x SST-10-IR LED's (golflengte 940nm)
• Het zeer efficiënte constante circuit zorgt voor een stabiele output tot 130 uur
• Dubbele schakelaars aan de achterkant, speciaal ontworpen voor tactische toepassingen, regelen 5 helderheidsniveaus van de witte straal, 3 niveaus van de IR-straal en de STROBE-modus
• STROBE READY^TM Technologie om een snelle toegang tot de STROBE-modus mogelijk te maken (Patentnr.: ZL201320545349.4)
• De STROBE-modus gebruikt willekeurig veranderende frequenties voor sterkere duizelingwekkende effecten
• Tactische modus en Dagelijkse modus beschikbaar voor de witte straal
• De stroomindicator op de achterkant geeft het resterende batterijvermogen aan
• De stroomindicator kan ook de batterijspanning weergeven (±0.1V)
• Stijf dubbellaags buisontwerp
• Ingebouwde Geavanceerde Temperatuurregeling (ATR)-module (Patentnr. ZL201510534543.6)
• Elektronische beveiliging tegen omgekeerde polariteit
• Optische lenzen met dubbelzijdige krasbestendige coating
• Gemaakt van aluminiumlegering van luchtvaartkwaliteit
• HA III militaire kwaliteit hard geanodiseerde afwerking
• Classificatie in overeenstemming met IP68 (2 meter onderdompelbaar)
• Bestand tegen stoten tot 1 meter

Specificaties

Lengte: 148.2mm (5.83")
Diameter kop: 40mm (1.57")
Gewicht: 158g (5.57oz)
Diameter achterkant: 26mm (1.02")

Accessoires

Holster, Clip, Lanyard, Reserve O-ring

Batterijopties

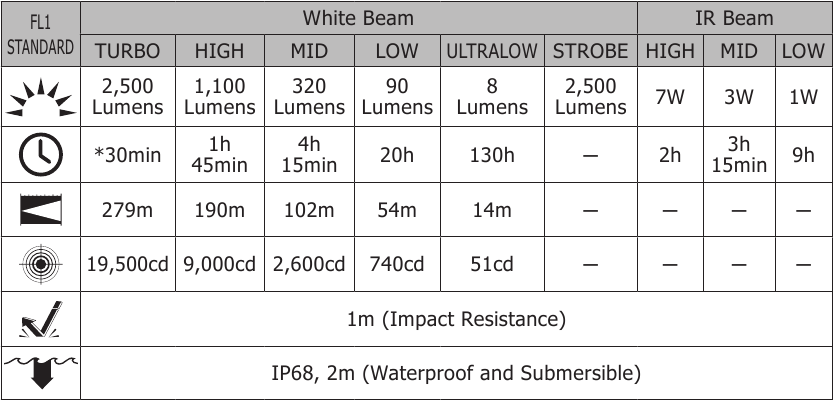

Technische gegevens

Opmerking: De vermelde gegevens zijn gemeten in overeenstemming met de internationale zaklamp testnormen ANSI/NEMA FL1, met behulp van 1 x 18650 Li-ionbatterij (3.500mAh) onder laboratoriumomstandigheden. De gegevens kunnen in de praktijk variëren als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.

* De runtime voor de TURBO-modus is getest zonder de temperatuurregeling.

* TURBO Beschikbaarheid: Het TURBO-niveau is alleen toegankelijk bij gebruik van een 18650 oplaadbare Li-ionbatterij met een output van meer dan 8A of een IMR 18650 high-drain oplaadbare Li-ionbatterij. Het is niet toegankelijk bij gebruik van CR123/RCR123-batterijen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
