Shot Scope PRO L1 - Handleiding laserafstandsmeter

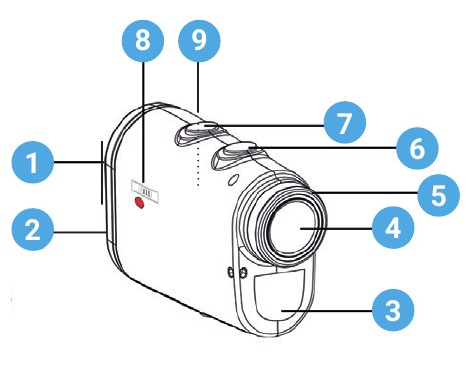

Laserbeschrijving

1. Laserzendlens
2. Laserontvangstlens
3. Vervangbare batterijpoort
4. Oculair
5. Scherpstelring
6. Aan/uit-knop
7. Modusknop (meter/yard)
8. Hellingschakelaar (aan/uit)
9. Zwart/rode optiekschakelaar

LCD-scherm

94% optische transmissie

Pictogram voor continu meten

Werkelijke afstand

Moduspictogram

Indicator voor lage batterijspanning

Hellingswaarde

Hellingshoek

Laserpictogram

Golfmodusindicator

Trilling doelvergrendeling

Laser verzenden

Instructies en instellingen

Oculair

De focus is verstelbaar zoals weergegeven in het diagram. Draai de ring met de klok mee of tegen de klok in om de juiste focus voor uw ogen in te stellen.

1. Vergrotingsfactoren aanpassen (X6)
2. Pas de weergave aan zodat deze duidelijk zichtbaar is

Batterij

De afstandsmeter vereist een CR123-batterij en ondersteunt ongeveer 5.800 meetmomenten. Wanneer de indicator voor een bijna lege batterij op het scherm begint te knipperen, moet u de batterij vervangen.

1. Wanneer het batterijpictogram " " op het scherm verschijnt, betekent dit dat de batterij bijna leeg is en moet worden vervangen.

LET OP:
Gooi het Shot Scope-apparaat, de batterij en de verpakking weg in overeenstemming met de plaatselijke voorschriften.
Gooi de batterij niet bij het normale huisvuil.

Aan/uitzetten

1. Druk een seconde op de aan/uit-knop " " om de afstandsmeter in te schakelen.

2. De afstandsmeter wordt na 10 seconden inactiviteit automatisch uitgeschakeld.

Modi

Modus wijzigen

Druk op de knop "M" om de meetmodus te wijzigen tussen de volgende modi:

• M1
  Continue scanmodus


• M2
  Golfmodus
  Helling + trilling doelvergrendeling Standaardeenheid: km/u + hoek


• M3
  Snelheidsmodus
  Standaardeenheid: km/u


Continue scanmodus

Houd de "Power"-knop ingedrukt tijdens het meten, de gegevens op het LCD-scherm veranderen terwijl u beweegt.

Eenheden wijzigen

Houd de " M "-knop 3 seconden ingedrukt om de eenheden te wijzigen tussen meters of yards.

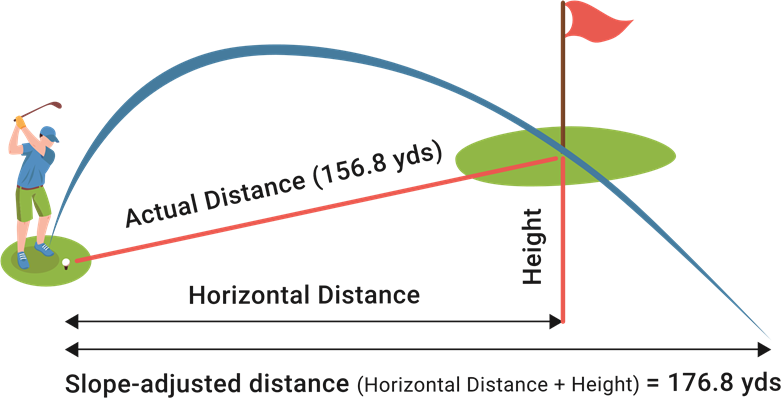

Adaptieve hellingtechnologie

Adaptieve hellingtechnologie biedt de golfer een gecompenseerde afstand op basis van de helling van het gat. Bijvoorbeeld: Een bergopwaartse slag van 156,8 yards van 7 graden speelt in werkelijkheid op 176,8 yards, zonder hellingscorrectie zou u 20 yards te kort komen (van toepassing op M2).

Rode/zwarte dubbele optiek

Pas de optische weergave aan in rood of zwart, zodat de golfer de weergave in alle omstandigheden duidelijk kan lezen. Gebruik de schakelaar aan de rechterkant van de laser om te wisselen tussen rood en zwart.

Technische gegevens

Meetafstand:875 yards
Vergroting: x6
Gezichtsveld: 122 m (7° gezichtsveld)
Objectieflens: 25 mm
Oculairlens: 12 mm
Diameter uittredepupil: 3,9 mm
Lasertype: 905nm, klasse 1
Lenscoating: Volledig multi-coated
Batterij: CR123
Meetduur: 0,5-1 sec
Nauwkeurigheid afstandsmeting: +/- 1 m of 0,1%
Hoekmeetbereik: +/- 45°
Nettogewicht: 160 gram
Afmetingen: 112 x 45 x 75 mm
Indicator voor lage batterijspanning: Ja
Doelvergrendeling: Ja
Scanmodus: Ja
Trilling doelvergrendeling: Ja
Waterbestendig: Ja

Inhoud verpakking

Shot Scope PRO L1-afstandsmeter bevat:

• 1 x Shot Scope PRO L1-afstandsmeter

• 1 x Lanyard
• 1 x Draagclip
• 1 x Premium draagtas
• 1 x Schoonmaakdoekje
• 1 x CR123-batterij

Onderhoud van de afstandsmeter

• Raak de lens niet aan om de coating van de lens te beschermen.
• Als de lens vuil wordt, veeg deze dan voorzichtig schoon met een schoonmaakdoekje.
• Vermijd botsingen of zware druk tijdens het dragen of gebruiken van de afstandsmeter, houd deze uit de buurt van hitte of corrosie.
• Houd het product tijdens de opslag uit de buurt van vocht. Bewaar het op een droge, koele, geventileerde plaats, vermijd direct zonlicht, stof en temperatuurschommelingen.

Factoren die de afstandsmeting en nauwkeurigheid beïnvloeden

Laserreflectie:
De afstandsmeter meet de afstand op basis van de tijd die de laserstraal nodig heeft om naar het doel en terug te reizen. Hoe groter het doel of hoe lichter het oppervlak, hoe nauwkeuriger de meting zal zijn.

Invloed van schittering:
De afstandsmeter maakt gebruik van een 905nm-laser, wat hetzelfde is als de golflengte van de 905-band van zonlicht. Als het zonlicht erg helder en schitterend is, kan dit de terugkerende lichtinval verstoren en de meetafstand verkleinen.

Regen en mist:
Regen en mist kunnen het laserstraalpad beïnvloeden, wat een meetfout kan veroorzaken. Wanneer het weer erg slecht is, kan dit meetfouten veroorzaken. Slecht weer, zoals regen en mist, kan het laserstraalpad beïnvloeden. Dit kan leiden tot een meetfout.

• Staar niet in de laserstraal.
• Richt niet rechtstreeks op de zon. Ogen kunnen permanent beschadigd raken door met dit apparaat in de zon te kijken.
• Richt niet rechtstreeks op de zon met de afstandsmeter. Dit kan permanente schade veroorzaken aan onderdelen in het apparaat.
• Houd de afstandsmeter uit de buurt van direct zonlicht.
• Stel het apparaat niet bloot aan extreem hoge of lage temperaturen. Temperatuurbereik: -10°C tot 60°C.
• Als het apparaat tekenen van schade vertoont, zoals uitpuilen, opzwellen of misvorming. Stop onmiddellijk met het gebruik en neem contact op met Shot Scope Technologies Ltd.
• Probeer het apparaat niet te demonteren, wijzigen, herproduceren of beschadigen. Stuur het op naar Shot Scope Technologies Ltd voor reparatie.
• Vermijd extreme schokken en ruwe behandeling, omdat dit de levensduur van het apparaat kan verkorten.
• Spuit geen chemicaliën op het apparaat in een poging het schoon te maken. Gebruik alleen een vochtige doek of keukenpapier met water om het apparaat schoon te maken.
• Raadpleeg altijd uw arts/dokter voordat u begint met een trainingsprogramma of dit wijzigt.

Shot Scope Technologies Ltd
Unit 27, Castlebrae Business Centre, 40 Peffer Place, Edinburgh EH16 4BB United Kingdom

Ga naar www.shotscope.com/legal/ voor de meest recente algemene voorwaarden, retourneringen en privacybeleid.
