Sennheiser EK 1039 - Handleiding Tourguide-ontvanger
De EK 1039-ontvanger is onderdeel van het Tourguide 1039-systeem.
Lees de handleiding voor het Tourguide 1039-systeem voordat u de EK 1039-ontvanger gebruikt. De handleiding kan worden gedownload van www.sennheiser.com.
Voor uw veiligheid
De EK 1039-ontvanger is in staat geluidsdrukniveaus te produceren die hoger zijn dan 85 dB (A). Langdurig luisteren met een hoog volume kan leiden tot permanente gehoorbeschadiging.
- Informeer de gebruikers van uw Tourguide-toepassing over deze feiten en vraag hen indien nodig om het volume op een gemiddeld niveau in te stellen.
- Stel uzelf niet continu bloot aan hoge volumes.

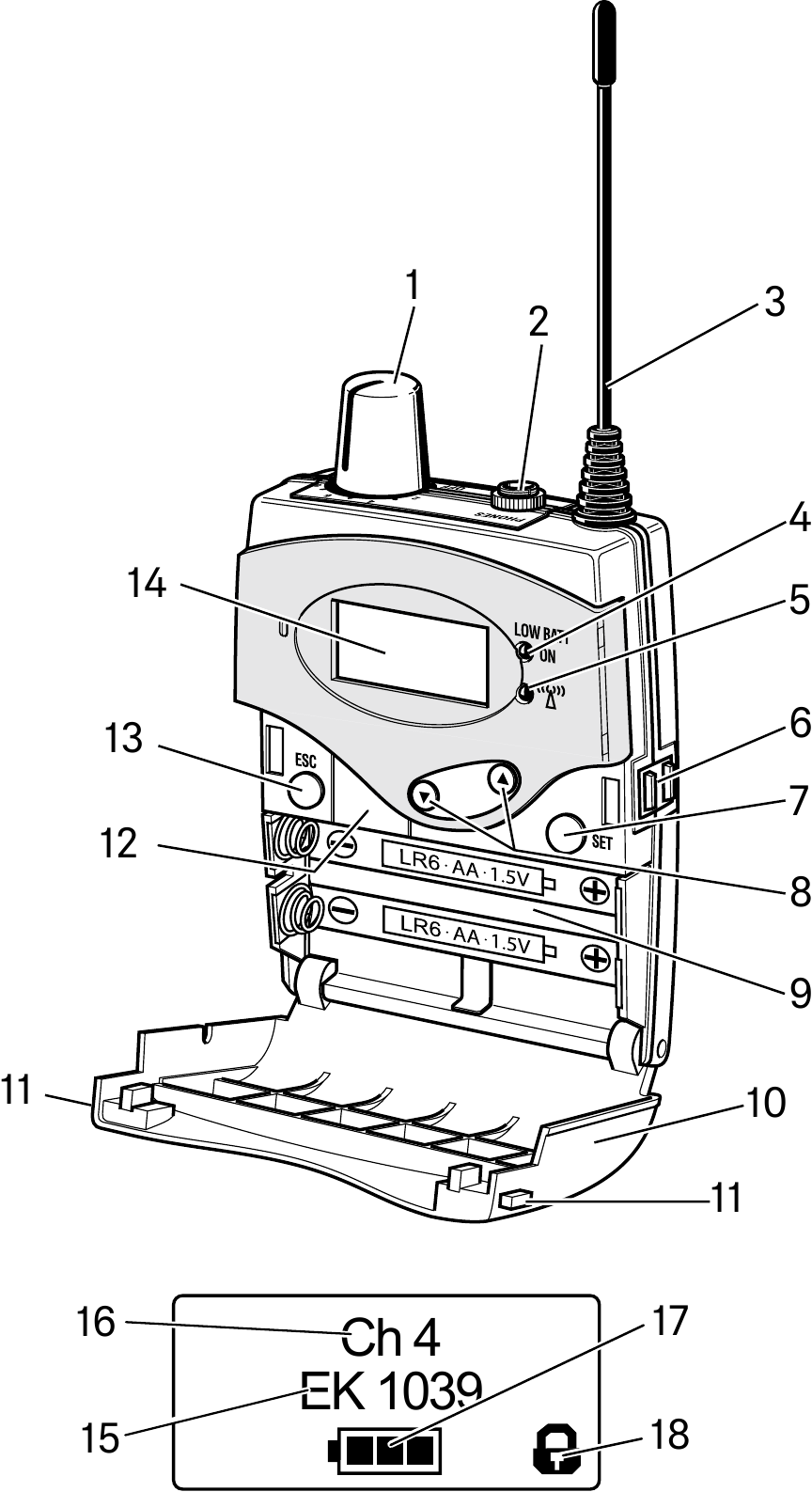

Bedieningselementen
- Aan/uit/volumeregelaar
- 3,5 mm-jackplug voor hoofdtelefoon (min. 8 Ω), vergrendelbaar
- Ontvangstantenne
- Bedienings- en batterijstatusindicator "LOW BATT/ON", rode LED:
brandt = ON;
knippert = LOW BATT - RF-signaalindicator, groene LED
- Oplaadcontacten
- SET button (SET-knop)
- ▲/▼ rocker button (▲/▼-tuimelknop) (OMHOOG/OMLAAG)
- Batterijcompartiment
- Batterijcompartimentdeksel
- Batterijcompartimentvergrendelingen
- Infraroodinterface
- ESC button (ESC-knop)
- Displaypaneel, oranje achtergrondverlichting
- Kanaalnaam
- Ontvangstkanaal
- Batterijstatus
- Vergrendelingsmodus-icoon
Specificaties
| Modulatie | breedband FM |
| RF-frequentiebereik (Aw+, Gw, Bw, Cw, Dw) | 470,100–558, 558–626, 626–698, 718–790, 790–865 MHz |
| Ontvangstkanalen | max. 32 |
| Signaal-ruisverhouding (1 mVRF piekdev.) | ongeveer 90 dBArms |
| AF-frequentierespons | 40–15.000 Hz |
| Uitgangsvermogen 2,4 V, 5% THD en nominale dev. | 100 mW (32 Ω) |
| Hoofdtelefoonuitgang | 3,5 mm-jackplug voor hoofdtelefoon met minimaal 8 Ω |
| Voeding | 2 AA-batterijen, 1,5 V (alkalimangaan) of BA 2015-accupack |
| Gebruiksduur | ongeveer 8 uur |
| Afmetingen | ongeveer 81 x 65 x 23 mm |
| Gewicht (incl. BA 2015) | ongeveer 200 g |

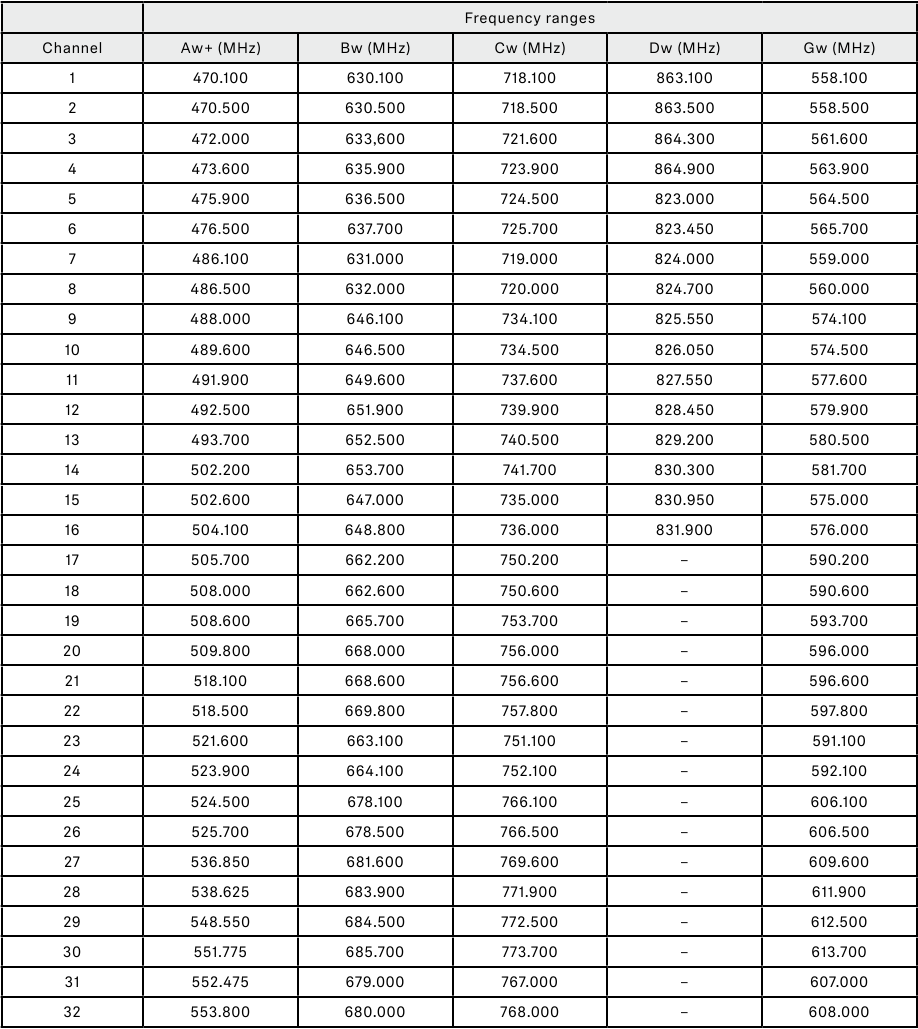

Vaste geprogrammeerde frequentievoorinstellingen
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com
Gedrukt in Duitsland, Publ. 06/21, 581387/A02
