Eachine E58 - WIFI FPV Drone Handleiding

Belangrijke veiligheidsinformatie

Lees de instructies zorgvuldig voor gebruik (Lees zorgvuldig voor details en waarschuwingen). Bewaar deze handleiding voor toekomstig gebruik

1. Het product is geen speelgoed, maar de mechanische, elektronische, aerodynamica, hoogfrequente transmissie en andere professionele kennis in een van de fijne Dense-apparatuur, de noodzaak voor de juiste montage en inbedrijfstelling om ongelukken te voorkomen. De producthouder moet een veilige manier gebruiken. Bedieningscontrole: onjuiste bediening kan ernstig persoonlijk letsel of materiële schade veroorzaken. Wij zijn hier niet verantwoordelijk voor, omdat we de montage, het gebruik en het bedieningsproces niet kunnen controleren.
2. Dit product is geschikt voor mensen met bedieningsmodelervaring, de leeftijd van niet minder dan 14 jaar.
3. De vluchtlocatie moet een lokale, legale modelvlieglocatie met afstandsbediening zijn.
4. Zodra het product is verkocht, zijn wij niet verantwoordelijk voor enige veiligheid en beveiliging die voortvloeit uit bediening en gebruik, controle, enz.
5. Als er problemen zijn met gebruik, bediening en meting, neem dan contact op met lokale distributeurs, want we hebben die distributeurs aangewezen om technische ondersteuning en service na verkoop te bieden.

Veiligheidsmaatregelen:
Modelvliegtuigen met afstandsbediening zijn goederen met een hoog risico en moeten tijdens het vliegen uit de buurt van de menigte worden gehouden. Kunstmatige montage of schade aan het lichaam, elektronische controle. Onjuiste apparatuur en bediening zijn niet bekend, waardoor waarschijnlijk schade aan het vliegtuig of persoonlijk letsel en andere onvoorspelbare ongelukken. alsjeblieft. Piloten moeten aandacht besteden aan de veiligheid en moeten inzicht hebben in de onopzettelijke verantwoordelijkheid die door hun eigen nalatigheid wordt veroorzaakt.

1. Uit de buurt van obstakels en mensenmassa's
   De vlucht van de vlucht met afstandsbediening heeft een onzekere vliegsnelheid en -status, er is een potentieel risico. Vlieg weg van de vlucht. Mensen, hoogbouw, hoogspanningslijnen, enz., terwijl u wind en regen, onweer en andere slechte weersomstandigheden vermijdt om ervoor te zorgen dat piloten, de omringende bevolking en de veiligheid van het onroerend goed.
2. Uit de buurt van de vochtige omgeving
   Het interieur van het vliegtuig bestaat uit veel geavanceerde elektronische componenten en mechanische onderdelen, dus het is noodzakelijk om te voorkomen dat het vliegtuig nat wordt of in het lichaam komt, om mechanische, elektronische defecten aan componenten te voorkomen die door ongelukken worden veroorzaakt!
3. Veilige bediening
   Bedien het vliegtuig met afstandsbediening volgens uw eigen status en vliegvaardigheden. Vermoeidheid, slechte geest of onjuiste bediening verhogen. Kans op een onbedoeld risico.
4. Uit de buurt van snel roterende onderdelen
   Wanneer de propeller met hoge snelheid vliegt, moeten de piloot, de omringende menigte en objecten uit de buurt van de roterende onderdelen blijven om gevaar en schade te voorkomen.
5. Uit de buurt van hitte houden
   Vliegtuigen met afstandsbediening zijn samengesteld uit metaal, vezel, plastic, elektronische componenten en andere materialen, dus zoveel mogelijk uit de buurt van hitte, om dag te voorkomen. Drogen, om vervorming veroorzaakt door hoge temperatuur of zelfs schade te voorkomen.

De plant is gemaakt van een lithium-polymeerbatterij (LiPo)

Lithiumbatterijen verschillen van de algemene batterij, die bestaat uit een dunne laag dun papier dat is omwikkeld met zijn chemische endoplasma. Dit kan geweldig zijn. Om het gewicht te verminderen, maar het maakt het kwetsbaarder in het licht van ruwe of ongepaste operaties. Zoals hetzelfde. Er is een batterij, omdat onjuiste bediening een brandexplosie veroorzaakt.

• Plaats de batterij niet in het model om op te laden, dit kan ervoor zorgen dat de batterij vlam vat en u van het vliegtuig beschadigt.
• Als u van plan bent dit product een week of langer te gebruiken, houd de batterij dan 50% Langer de levensduur van de batterij. Houd de batterij 50% van de batterij, gebruik de batterij gewoon als deze volledig is opgeladen. De helft van de tijd om op te laden.
• Gebruik de originele professionele oplader om de batterij op te laden.
• Laad het tapijt niet op om brand te voorkomen.
• Lithiumbatterij in de opslag gedurende meer dan drie maanden na de noodzaak om op te laden om de spanning te handhaven om ervoor te zorgen dat het zou moeten hebben van het leven.

Installatie- en oplaadinstructies voor afstandsbediening en vliegtuigbatterij

Installatie van de batterij van de afstandsbediening:

Zoals weergegeven in de afbeelding volgens de elektrodedoos elektrode-instructies (+ / -) Plaats de batterij correct (zoals weergegeven).

De vliegtuigbatterij wordt opgeladen

1. Sluit de USB-kabel aan op de computer om op te laden:
   USB-oplaadeinde aangesloten op de vliegtuigbatterij stekker, het andere uiteinde kan worden aangesloten op de computer USB-poort om de batterij op te laden, oplaadlampjes, vol wanneer de lampjes uitgaan.

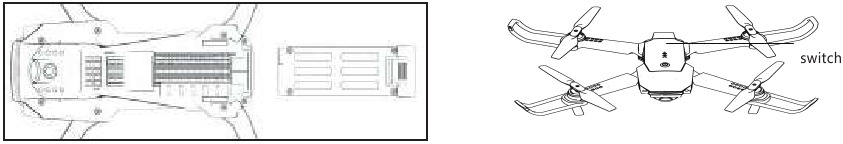

2. De voeding van het vliegtuig aansluiten:
   Plaats de opgeladen batterij in de batterijhouder van het vliegtuig en plaats vervolgens de batterijstekker bij de voeding op het voertuig In de aansluiting voor stroomaansluiting, aangesloten om de stroom van het vliegtuig te openen, vervolgens de vliegtuigverlichting.


Vliegtuiginstallatie

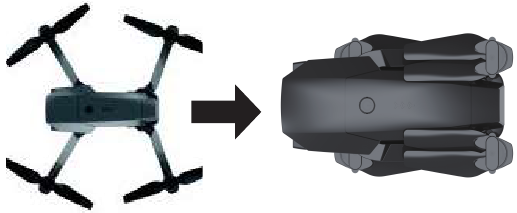

1. Weergave van de opvouwfunctie

   Vouw bij het opvouwen de rug Show-armen op en vouw ze vervolgens voor de arm, vergroot het tegenovergestelde!

2. Installatie van de vliegtuigventilator

   Volg de juiste richting om de propeller te installeren, propeller A op het teken. Geïnstalleerd in de linker bovenhoek van het vliegtuig en de rechter benedenhoek van de arm, met de fase. Met de propeller op het bord B gemonteerd in de rechterbovenhoek van het vliegtuig en de l ower links. Hoek van de arm, de installatie van de ventilator map bij de uitlijning van de kegelsamenstelling Vierkante accessoires, geïnstalleerd op B plaats na de borgschroef!

3. Installatie van het vliegtuigbeschermingsrek Het beschermframe op de positie van de vliegtuigarm (afgebeeld) Installeer de bevestiging.

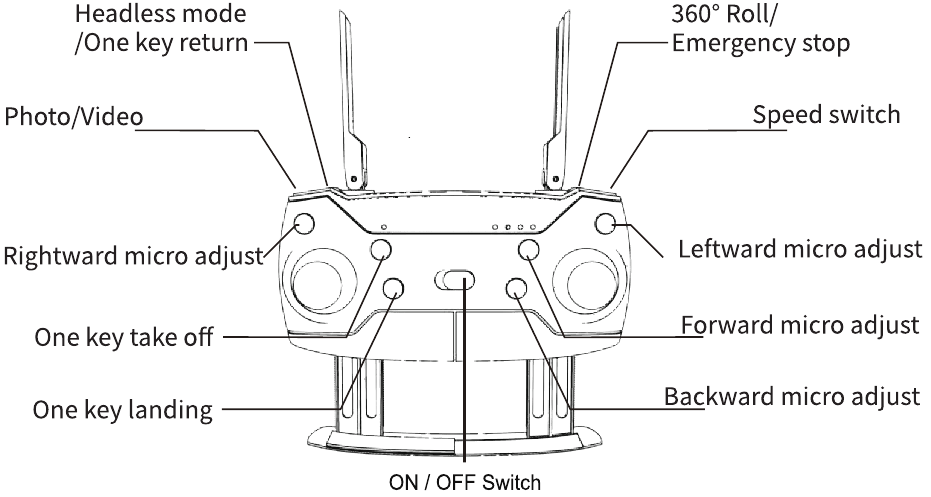

Functienaam afstandsbediening

Afstandsbediening

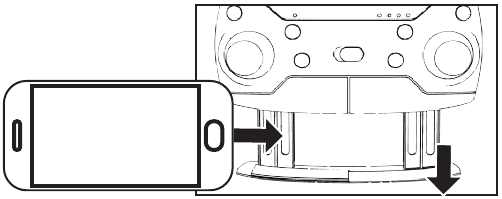

1. Mobiele telefoonrek
   Trek de onderste beugel van de afstandsbediening eruit, klem de telefoon vast.


2. 2.4G frequentie

   Open de aan/uit-schakelaar van het vliegtuig, het vliegtuig is op de vlakke grond geplaatst, waarna het indicatielampje van het vliegtuig knippert, open het vermogen van de afstandsbediening. Bron schakelaar, de gasknuppel naar de hoogste geduwd na de pull naar de laagste, zoemer prompt "tik" geluid! Het indicatielampje van het vliegtuig brandt, juiste frequentie om te voltooien, dan kunt u opstijgen!

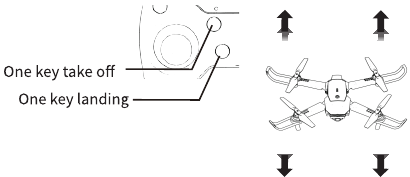

3. Een sleutel om te starten en een sleutel om te landen


   Tip: Dit product wordt bepaald door de barometer. In een verscheidenheid aan omgevingstemperatuur en andere factoren, start het vliegtuig automatisch tijdens het vliegen of lage spanning. Hoge en lage veranderingen zijn normaal!

4. Vluchtcontrole
   1. Throttle (linkerhendel)
      • Duw de linkerhendel omhoog
        Het vliegtuig stijgt op

      • Duw de linkerhendel omlaag
        Het vliegtuig daalt af

   2. Vooruit en achteruit (rechterhendel) (met camera voorkant)
      • Duw de rechterhendel omhoog
        Het vliegtuig gaat vooruit

      • Duw de rechterhendel omlaag
        Het vliegtuig gaat achteruit

   3. Links en rechts zijwaarts vliegen
      • Duw de rechterhendel naar links
        Het vliegtuig vloog naar links

      • Duw de rechterhendel naar rechts
        Het vliegtuig vloog naar rechts

   4. Draai links en rechts (met camera voorkant)

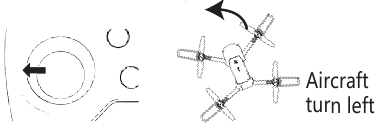

      • Draai de linkerhendel naar links

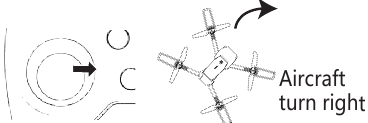

      • Draai de linkerhendel naar rechts

5. Fijnafstemmingsregeling (met camera voorkant)
   • Vooruit en achteruit fijnafstemming


   • • Stijg op als de carrosserie is verschoven, volgens de voormalige micro Aanpassing is correct
     • Stijg op wanneer de carrosserie naar voren is verschoven, na de micro Aanpassing is correct

   • Over fijnafstemming


• Stijg op als de carrosserie naar rechts is verschoven, volgens de linker micro Aanpassing is correct
• Stijg op als de carrosserie naar links is verschoven, volgens de rechter micro Aanpassing is correct

Directionele definitie en modusselectie van de headless-modus

Bij het overschakelen naar de headless-modus geeft het vliegtuig zijn voor- en achterazimuthes op en herpositioneert het de voor- en achterkant met de afstandsbediening als referentiepunt. Zoals: wanneer de rechterhendel naar voren wordt geduwd, vliegt het vliegtuig weg van de afstandsbediening; wanneer de rechterhendel wordt teruggetrokken, vliegt het vliegtuig naar de afstandsbediening. (Met camera voorkant)

1. De richting van het vliegtuig voor vertrek: de richting van het vliegtuig naar voren voor u, (met de camerazijde voor de voorkant) afstandsbediening naar het einde van de rechtstreekse vlucht en druk vervolgens op een toets. Opstijgen, dat wil zeggen, om de definitie van de vluchtkopmodus te voltooien.


2. Bij het vliegen in de headless-modus van de afstandsbediening klonk er twee keer een "fluit, fluit", de vliegtuiglampjes knipperen in de headless-modus. En druk vervolgens op de afstandsbediening een "fluit"-geluid Om de headless-modus te verlaten.


Een sleutelretour

Druk op een toetsretour, het vliegtuig geeft zijn eigen voor- en achterwaartse linker- en rechterrichting op, automatisch gedefinieerd door de headless-modus van de achterwaartse vliegrichting, wanneer de bediening van de rechterhendel wanneer de stop deze functie

Opmerking: deze functie kan alleen automatisch worden uitgevoerd en de vlucht kan niet automatisch worden bereikt.

Snelheidsselectie

Het snelheidsbestand is om vooruit, achteruit en links en rechts van de vlucht te verdelen in de derde versnelling, de afstandsbediening is standaard ingeschakeld wanneer het langzame vermogen, druk op de afstandsbedieningsknop een "fluit" "fluit" twee keer als middenvelder, "fluit" "" Fluit "druk drie keer op voor het snelle bestand," fluit "snel terug naar het langzame bestand.

(Aanbevolen beginners met langzame bediening)

De afstandsbediening bestuurt de opname

Video, cameratoetsen (en mobiele telefoon APP op de video, maak foto's van een toets, bij gebruik van de afstandsbediening om het vliegtuig te besturen via de afstandsbediening op de video, net als de camera kan ook WIFI-filmvideo of camera starten) prompt:

1. WIFI-luchtvaartversie van de telefoon nadat 20 seconden nadat de telefoon WIFI-verbinding kan vinden en de afstandsbediening om de video te starten of foto's te maken
2. Wanneer er geen verbinding is met de APP, moet de WIFI-vluchtkaart op de SD-kaartopslagruimte van de afstandsbedieningscamera op de cameraknop een rol hebben.


Vliegtuiginstellingen resetten

1. De resetinstelling is een horizontale reset van de zes-assige gyroscoop op het vliegtuig en de micro-aanpassing van de afstandsbediening.
2. De bediening voor het vliegtuig in de horizontale positie, duw de stick zoals op de afbeelding, 2 seconden nadat de afstandsbediening (fluit) geluid heeft gemaakt, de vliegtuig snel knipperende lichten een paar keer dat de reset succesvol is ingesteld.

3. Deze functie wordt over het algemeen niet gebruikt, alleen voor onderhoudsaanpassing van het vliegtuig of het vliegtuig bij een serieuze offset

* Noodlanding

1. Tijdens de vliegtijd, indien dringend gestopt moet worden, druk op de knop (zoals op de afbeelding), de drone stopt met werken. (Probeer deze bewerking niet tijdens het reguliere vliegen van de drone op grote hoogte)
2. Wanneer de drone meer dan 45 graden leunt, stopt deze ter bescherming van de motor.
3. Wanneer u de App gebruikt om de drone te besturen, schuif de gashendel omlaag en druk op de one key take off (één sleutel opstijgen) knop, dan maakt deze een noodlanding.


Probleemgids

Download APP-verbinding

Download real-time luchtfotografie software "JY UFO", zodat het vliegtuig tijdens de vlucht FPV real-time transmissie.

• Voor het Apple IOS-systeem APP "JY UFO" (Scan deze tweedimensionale code om deze software te installeren)


• Gebruikt voor buitenlands Andrews-systeem APP "JY UFO" (Scan deze tweedimensionale code om deze software te installeren)


• Voor de binnenlandse Andrews-systeem APP "JY UFO" (Scan deze tweedimensionale code om deze software te installeren)


Open voor gebruik de aan/uit-schakelaar van het vliegtuig, het vliegtuig op een vlakke ondergrond, open de WiFi-linkinterface van de telefoon, verbind de WiFi-naam met (WiFiUFO - ###) zoals weergegeven in figuur 1.

figuur 1

WiFi later verbonden, open de APP, ga naar de hoofdinterface, zoals weergegeven in figuur 2, Klik op "Play" (Afspelen) om naar de gebruikersinterface te gaan, zoals weergegeven in figuur 3, klik op "" om naar de ordinay control interface (ordinay bedieningsinterface) te gaan, klik op "" "Altitude hold " (Hoogte vasthouden) toets om "Black" (Zwart) te worden, ga naar de "Altitude hold " (Hoogte vasthouden) interface.

figuur 2

figuur 3

Wanneer de videoverbinding succesvol is, kunt u de WIFI-camera via het telefoonscherm de afbeelding laten overbrengen.

Beschrijving van de belangrijkste functies

1. Accelerator (Versneller)
2/3. Left / right rotation (Links/rechts draaien)
4/5. Left and right side fly (Links en rechts zijwaarts vliegen)
6/7. Forward, backward (Vooruit, achteruit)
8/9. Forward / backward trim (Vooruit/achteruit trimmen)
10/11. Left / right spin fine tuning (Links/rechts draaien fijnafstelling)
12/13.Left / right side fine tuning (Links/rechts zijwaarts fijnafstelling)
14. Take pictures (Foto's maken)
15. Video recording (Video opnemen)
16.Media Library (Mediabibliotheek)
17. Speed (Snelheid): 30% / 60% / 100%
18. Set high (Hoog instellen)
19. Gravity sensing mode (Zwaartekrachtwaarnemingsmodus)
20.Show / hide virtual joystick (Virtuele joystick weergeven/verbergen)
21. Show / hide settings (Instellingen weergeven/verbergen)
22. The lens is reversed (De lens is omgekeerd)
23. 3D display (3D-weergave)
24. Headless mode (Headless-modus)
25. Gyro calibration (Gyroscoopkalibratie)
26.Custom route (Aangepaste route)
27. 360 ° roll (360 ° roll)
28. A key stop (Eén-toets stop)
29. A key to take off (Eén-toets opstijgen)
30. A key drop (Eén-toets dalen)
31. A key to unlock (Eén-toets ontgrendelen)
32. Voice command control (Spraakopdrachtbediening) Bediening van vliegtuigcommando's:
Move forward, back, fly on the right, fly on the left (Vooruit bewegen, achteruit, rechts vliegen, links vliegen)

1. The gravity sensor mode (De zwaartekrachtsensormodus): klik op het pictogram om de zwaartekrachtsensormodus te openen, na het succes van het pictogram wordt geel weergegeven, zodat u de telefoon kunt schudden om het vliegtuig vooruit, achteruit, links en rechts te laten vliegen. Klik nogmaals op het pictogram om terug te keren naar het bar model!

2. Take pictures (Foto's maken): het vliegtuig vliegt naar de lucht, bestuur de richting naar de locatie waar foto's van moeten worden gemaakt, klik op het camerapictogram, elke keer een foto! Na het fotograferen de richting van de afstandsbediening veranderen om het cameradoel te wijzigen! Elke keer foto's maken gedurende 0,5-1 seconden,

   Opmerking: Voordat u deze functie gebruikt, moet u het vierassige vliegtuig vakkundig bedienen.

3. Unlock the four-axis aircraft (Ontgrendel het vierassige vliegtuig)
   Open de aan/uit-schakelaar van het vierassige vliegtuig, klik op het hoge pictogram in figuur 1 en klik vervolgens op de knop in figuur 2 om het pictogram te ontgrendelen, deze keer draait de vliegtuigpropeller met lage snelheid.

   figuur 1


   figuur 2

Opmerking: De cameralens van het vierassige vliegtuig geeft de voorkant van het vliegtuig aan

Duw de linker joystick (gashendel) omhoog, de hoofdmotorsnelheid neemt toe, het vierassige vliegtuig stijgt. Duw de linker joystick (gashendel) omlaag, de hoofdmotorsnelheid daalt, het vierassige vliegtuig daalt.

Duw de linker joystick (gashendel) naar links, draai het vierassige vliegtuig naar links, duw de linker joystick naar rechts (gashendel), draai naar rechts bij het vierassige vliegtuig.

Duw de rechter joystick omhoog (roer), het vierassige vliegtuig om vooruit te bewegen; duw de rechter joystick omlaag (roer), het vierassige vliegtuig naar achteren.

Duw de rechter joystick naar rechts (roer), de rechterkant van het vierassige vliegtuig en de rechterhendel (roer) naar links, de linkerkant van het vierassige vliegtuig.

Opmerking: Duw de linker joystick (gashendel) omhoog om op te stijgen. Wanneer het vierassige vliegtuig in de lucht of zijdelings wordt gedraaid, gebruikt u de fijnafstellingsfunctie om de actie te corrigeren.

Als het vierassige vliegtuig met de klok mee draait, past u de fijnafsteltoets aan de rechterkant aan totdat deze weer normaal is.

Als het vierassige vliegtuig direct tegen de klok in draait, past u de fijnafsteltoets voor de linkerdraaiing aan,

Als het vierassige vliegtuig bij het opstijgen direct naar links drijft, drukt u op de rechterkant om de toets fijn af te stellen totdat deze weer normaal is.

Als het vierassige vliegtuig bij het opstijgen direct naar rechts drijft, drukt u op de linkerkant om de toets fijn af te stellen totdat deze weer normaal is.

Als het vierassige vliegtuig achterwaarts voorwaarts wordt verplaatst, drukt u op de voorwaartse trimtoets totdat deze weer normaal is.

Als het vierassige vliegtuig direct voorwaarts beweegt, drukt u op de achterwaartse afsteltoets totdat deze weer normaal is

Opmerking: Wanneer het vierassige vliegtuig zich op minder dan 30 cm van de grond bevindt, wordt het beïnvloed door de wervelstromen die door de grond worden gegenereerd en wordt het onstabiel, wat het "grondeffect" is, hoe meer het vierassige vliegtuig, hoe groter de grondeffectkracht.

Naam van de belangrijkste productaccessoires

Naam van de belangrijkste productaccessoires

Referenties

• ‎JY UFO in de App Store
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Eachine E58 - WIFI FPV Drone Handleiding
