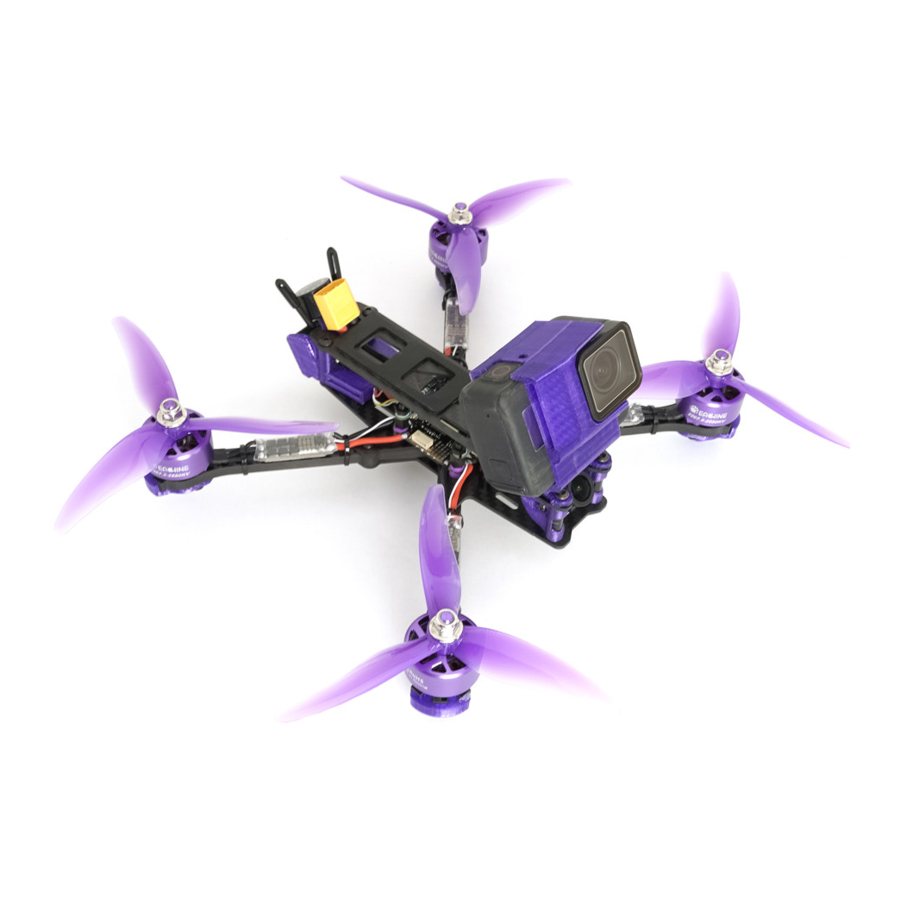

Eachine Wizard X220 V3 - 225mm 4S FPV Racing RC Drone Handleiding

Inbegrepen in de verpakking

1 x X220 V3 frame kit
2 x 2207.5 2550KV borstelloze motor CW
2 x 2207.5 2550KV borstelloze motor CCW 4 x 35A BLHeli_S ESC
1 x Aangepaste F405 PDB vluchtcontroller
1 x RunCam Phoenix 2 1000TVL camera
1 x 5.8G 40CH 0mW/25mw/200mw/600mw VTX Schakelbaar
1 x BB alarm buzzer en achterlichten
1 x Beeld antenne
2 x 20*200mm batterij strap
1 x 30° camera mount compatibel met Runcam 3 3S Gopro session
4 x Racerstar 5143 CW
4 x Racerstar 5143 CCW

PNP

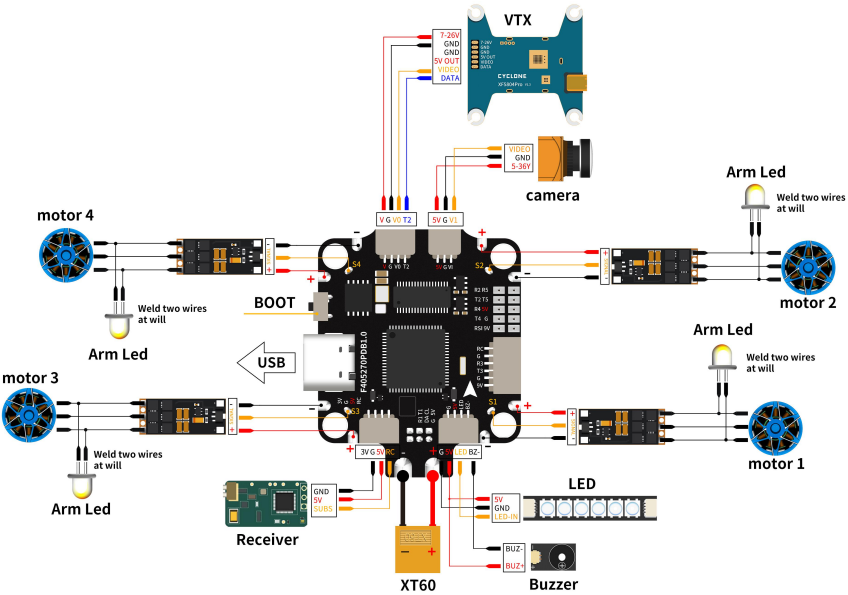

Flight Controller: ICE F405-PDB
ESC: ICE T-35A
VTX: MT5G8 5804
FPV Camera: RunCam Phoenix2
Motor: 2207.5-2550KV
Propellers: Racerstar 5143

Frame kit

Wielbasis: 225mm
Dikte bovenplaat: 2.0mm
Dikte frame arm: 5.0mm
Dikte bodemplaat: 2.0mm
X plaat dikte: 2mm
Frame standoffs: M3*20mm 6 PCS

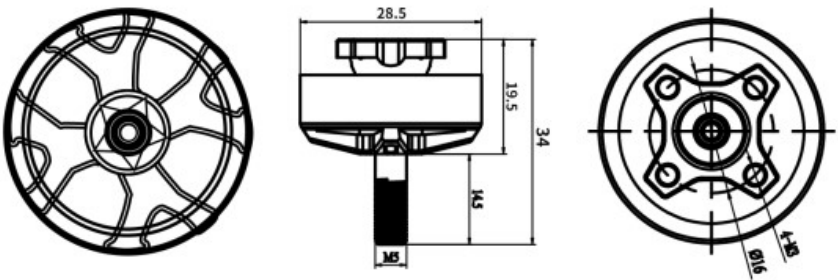

Motor

Afmetingen: 2207.5
Motor KV: 2550 RPM/V
Lipo cel: 3-4S
Gewicht: 34g
Max continue stroom: 45A
Max continue vermogen: 756W
Configu-ratie: 12N/14P
Prop adapter shaft: M5
Propeller: 5-6 inch

ESC

Input Voltage: 3-6s lipo
Operating Current: 35A
Peak current: 40A
BEC: NO
Afmetingen: 30×10mm
MOS: AON7418
Firmware: BLHeli_S
Agreement: DSHOT150/300/600/1200/ONSOHT125MultiShot Damped
Gewicht: 3.0g

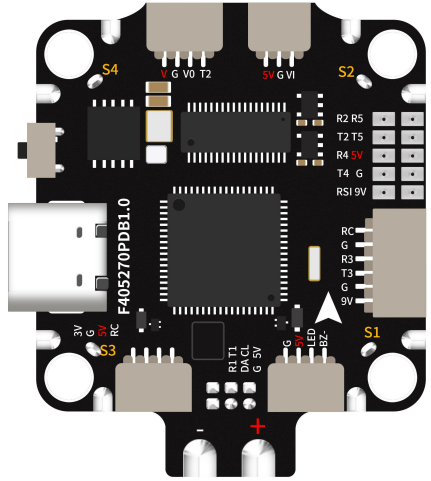

Flight controller

MCU: STM32F405
GYRO: BMI270
Barometer: BMP280
Blackbox: 16M Memory
Input: 2-6S Lipo
Montage: 30.5X30.5mm
Grootte: 37×37mm
Gewicht: 10g

Schakelbare VTX

Item name: 5.8G 40CH 0mW/25mw/200mw/600mw VTX
Schakelbaar Uitgangsvermogen en transmissie afstand: ≥0.5km@25mW, ≥1km tot 200mW, ≥2km tot 600mW
Transmissie vermogen: 0mW / 25mW / 200mW / 600mW
Volledige video formaat: NTSC / PAL
Input voltage en power dissipation: 7V ~ 24V, + 12V / 260mA @ 600mW Grootte: 36*36*6mm
Gewicht: ≤ 7g (exclusief antenne)
Nixie tube SCAN: frequency point (1-8), frequency band (AE), power (1-3,0=0mw, 1=25mw, 2=200mw, 3=600mw)
Inbegrepen in de verpakking: 1 x 5.8G 40CH 0mW/25mw/200mw/600mw VTX Schakelbaar

Camera

Model number: RunCam Phoenix 2
Image Sensor: 1/2 inch super wide motion sensor
Horizontal resolution: 1000TVL
Camera Lens: 2.1 mm (M12) Fov 155 ° (4:3)
Screen scale: 4:3/16:9 switchable
Mirror image: YES
Video format: NTSC/PAL switchable
Signal to noise ratio: > 50dB (AGC auto gain off)
Electronic shutter speed: Automaticity
Automatic gain control: Automaticity
Minimum Illumination: 0.001 lux@aperture
Wide Dynamic: Global Wide Dynamic
Day/night switch: Color/black and White/ext/auto Menu
Control: Keypad control
Power: DC 5-36 volts
Operating Current: 200 ma@5 V: 85 ma@12 V
Shell material: ABS
NET weight: 9g
Dimensions: 19*19*20mm

Achterlicht Buzzer

Working voltage: 5V
Grootte: 32*18*7mm
Gewicht: 2.4g
LED: 4 lights
Buzzer: YES

Motor Ontgrendelen/vergrendelen

Stel de ontgrendelingsschakelaar in op het BF-grondstation, zet de afstandsbediening aan, draai de gashendel naar het laagste punt, sluit de batterij aan op het vliegtuig, ontgrendel de start.

Traversing vlucht

1. Vliegen is meer geschikt voor ervaren piloten.
2. Houd tijdens de vlucht de vlucht binnen het video-ontvangstbereik (het daadwerkelijke bereik is afhankelijk van de vliegomgeving en weersomstandigheden).
3. Vermijd tijdens de vlucht menigten, dieren en hoogspanningskabels en andere obstakels

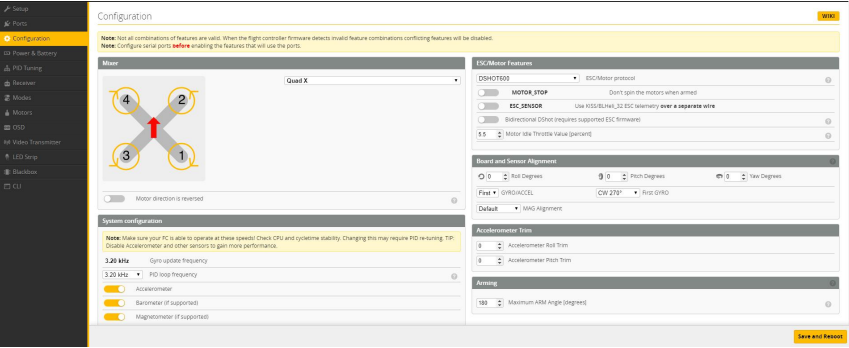

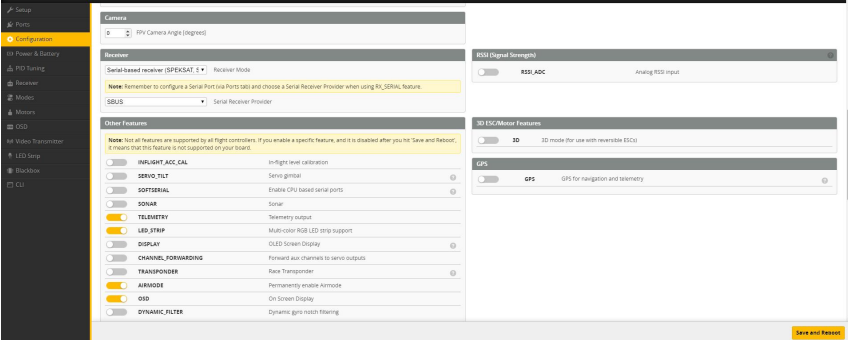

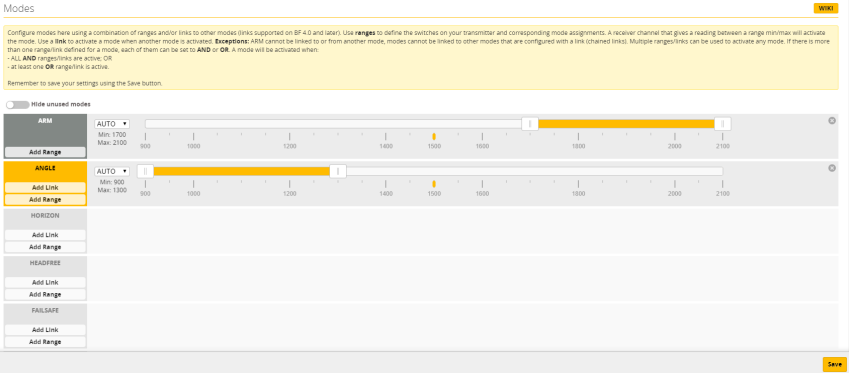

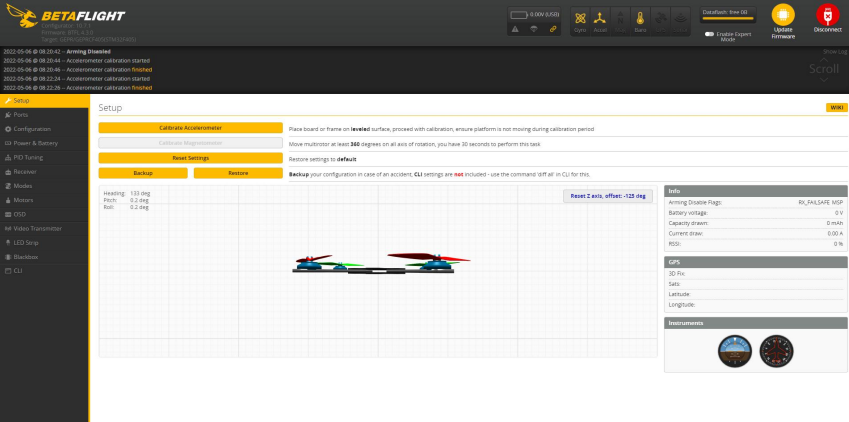

Referentie voor het aanpassen van parameters

1. Flight controller USB aansluiten click"Connect" (Verbinden)

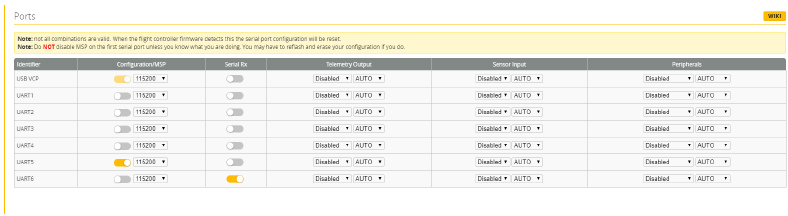

3. Open de seriële poort die overeenkomt met de ontvanger

4. Configuration File (Configuratie bestand)

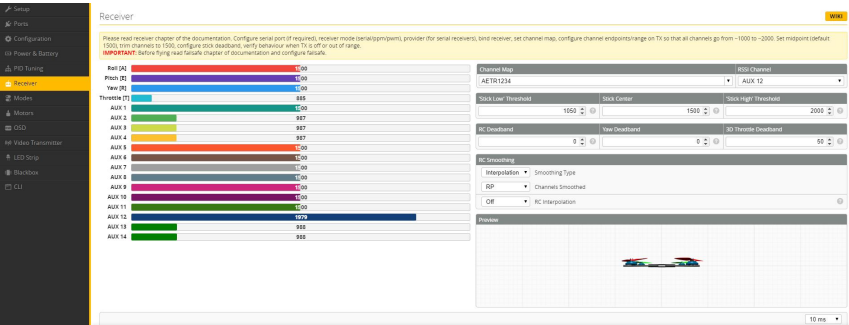

5. Receiver (Ontvanger)

6. Patterns (Patronen)

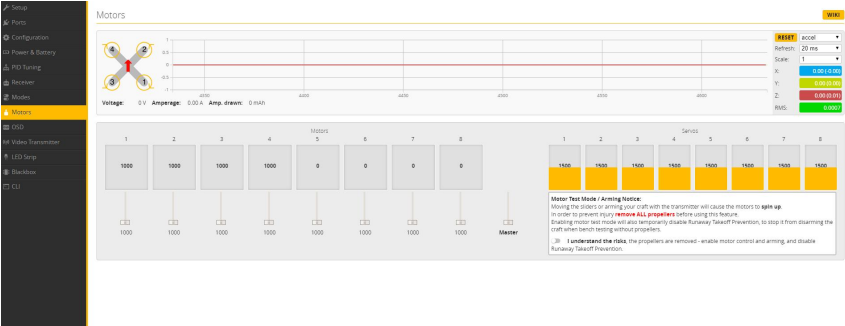

7. Motor

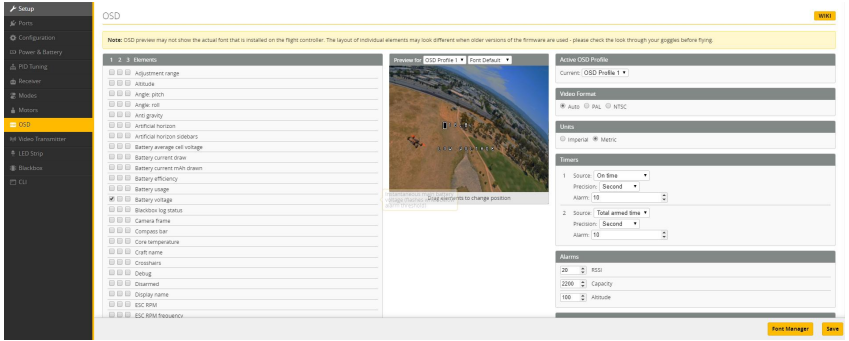

8. OSD


Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Eachine Wizard X220 V3 - 225mm 4S FPV Racing RC Drone Handleiding

Beschikbare talen
