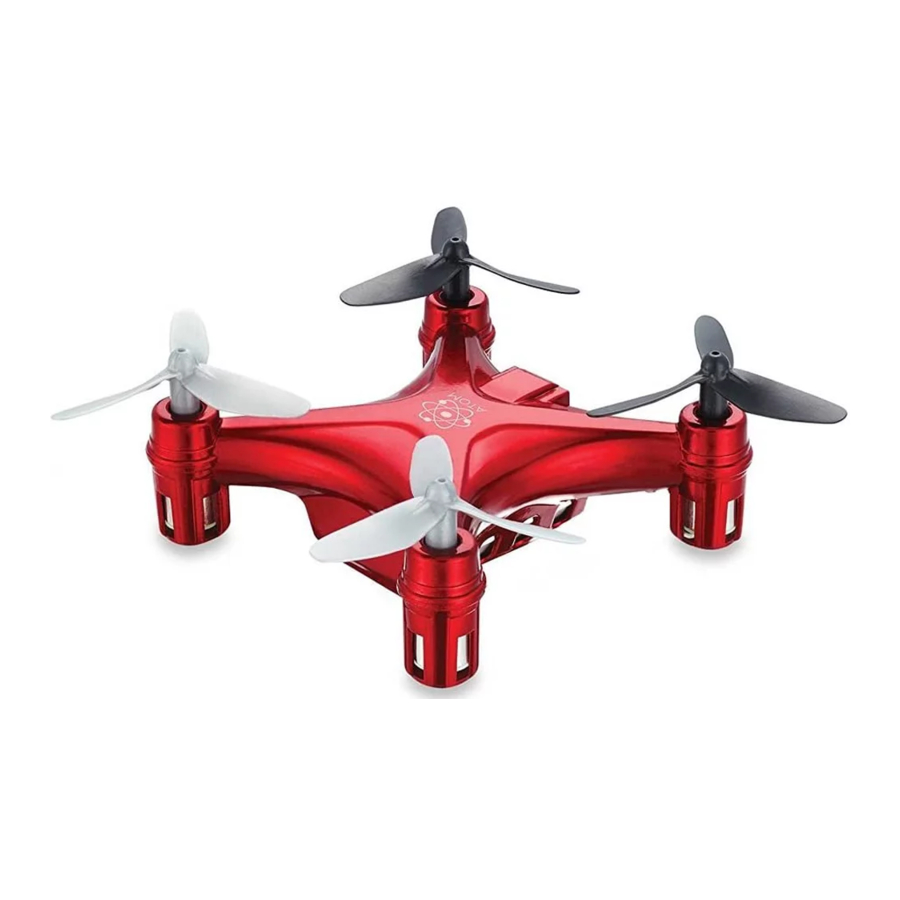

PROPEL Atom 1.0 - MICRO DRONE Handleiding

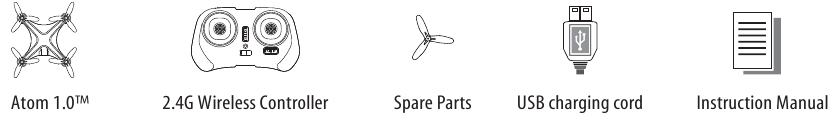

INHOUD VAN DE VERPAKKING

Dank u voor de aankoop van de Atom 1.0™ 2.4 Ghz Mini Quadrocopter. Lees deze handleiding aandachtig door, want deze bevat waardevolle informatie over hoe u uw Atom 1.0™ Drone op de juiste manier kunt vliegen en onderhouden.

Kleuren en stijlen kunnen enigszins afwijken.

Laat het product nooit voor langere tijd onbeheerd opladen. Koppel de Atom 1.0™ altijd direct na het opladen los van de oplader. Raadpleeg de bijgevoegde veiligheidsinstructies.

FUNCTIES

• 4-kanaals vluchtbesturingen zorgen voor ongelooflijke manoeuvreerbaarheid, inclusief 360º arial stunts!
• Ingebouwde 6-assige gyrochip voor een extreem stabiele vlucht.
• 2.4 Ghz digitale technologie zorgt voor een vliegbereik tot 100 voet.

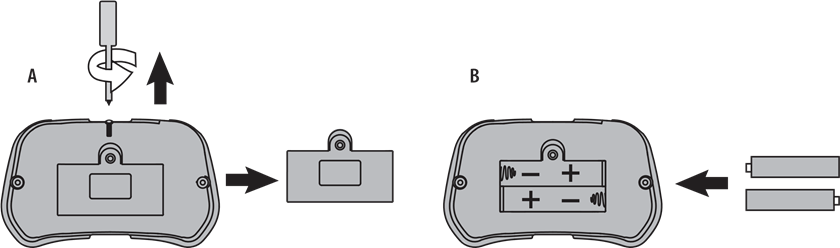

BATTERIJINSTALLATIE AFSTANDSBEDIENING

1. Schroef het batterijklepje van de achterkant van de controller los, zoals weergegeven in diagram A.
2. Plaats 2 "AAA" alkalinebatterijen in de controller, zoals weergegeven in diagram B.
3. Plaats het batterijklepje terug.
4. Draai de controller om en zet de aan/uit-schakelaar in de aan-stand, de rode LED knippert als de batterijen correct zijn geplaatst.

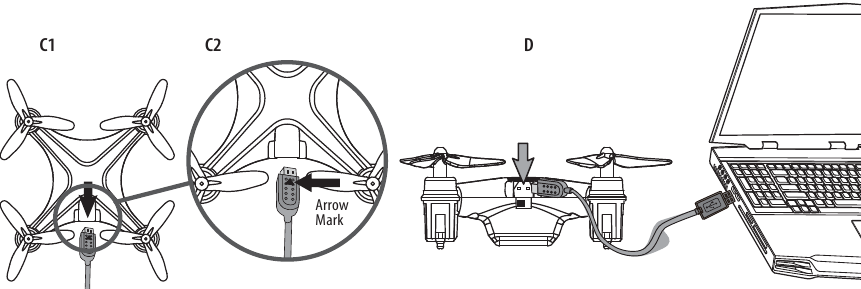

UW ATOM 1.0™ BATTERIJ OPLADEN

1. Schakel de quadrocopter uit (Off). Sluit de stroomkabel aan op het apparaat en zorg ervoor dat de pijl van de connector zich aan de bovenkant bevindt, gericht naar de bovenkant van de Atom 1.0™ (zie diagrammen C1 en C2).

   De USB-stekker past maar op één manier in de oplaadconnector. Forceer hem niet. Onjuiste aansluiting beschadigt de Atom 1.0™.
2. Sluit het USB-uiteinde van de kabel aan op de USB-poort van uw computer (zie diagram D).
3. De rode LED op de USB-stekker licht op wanneer het opladen is voltooid. De gemiddelde oplaadtijd is 30 minuten.
   Let op: Als de rode LED oplicht, is het opladen voltooid of is de USB-stekker niet goed aangesloten.
   Een volledige lading zorgt voor ongeveer 5 minuten vliegtijd, afhankelijk van de omgeving en de input van de gebruiker.


VERGEET NIET OM UW OPLAADKABEL ALTIJD LOS TE KOPPELEN WANNEER U HEM NIET GEBRUIKT!

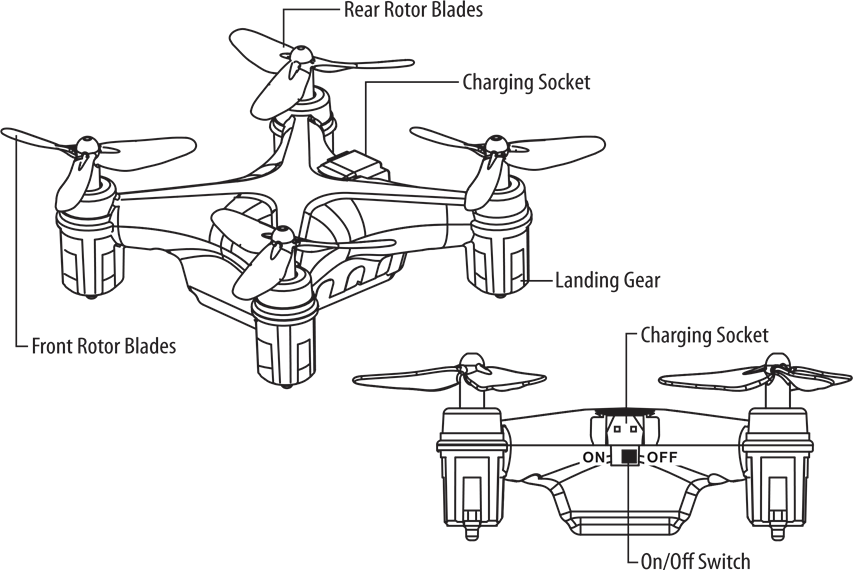

ATOM 1.0™ DIAGRAM

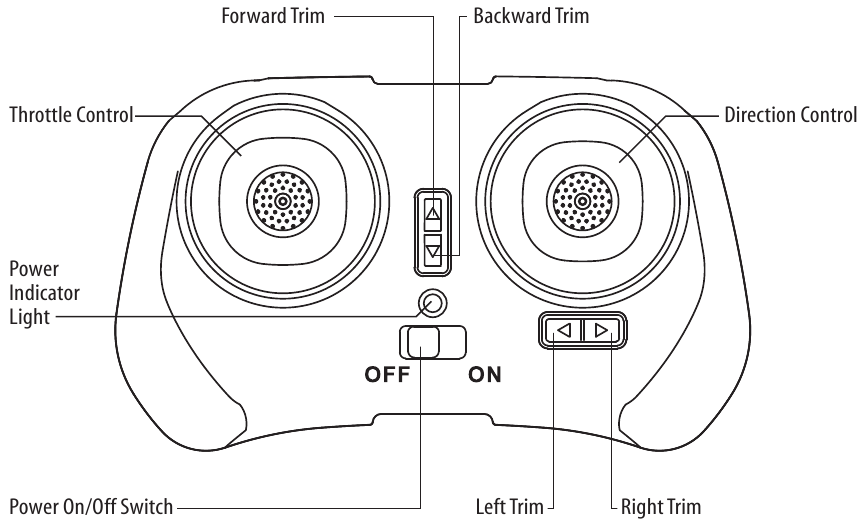

ATOM 1.0™ AFSTANDSBEDIENING DIAGRAM

Vlieg NIET met uw ATOM 1.0™ BIJ SLECHT WEER!

UW ATOM 1.0™ SYNCHRONISEREN

Wanneer u uw Atom 1.0™ quadrocopter synchroniseert met de controller, zorg er dan altijd voor dat de quadrocopter zich op een vlakke ondergrond bevindt en dat uw digitale triminstellingen in de middelste positie staan. Dit zorgt ervoor dat de 6-assige gyro correct is geprogrammeerd om uw triminstellingen na te bootsen.

Uw Atom 1.0™ maakt gebruik van een automatisch 2.4G kanaalselectiesysteem waarmee maximaal 8 personen naast elkaar kunnen vliegen in hetzelfde draadloze bereik zonder interferentie.

Voor spelen door één persoon:

1. Zorg er voordat u begint voor dat de stroom van zowel uw controller als Atom 1.0™ in de OFF (uit) positie staat. Zorg er ook voor dat er geen andere 2.4G apparaten in de buurt zijn.
2. Zet de Atom 1.0™ AAN en zet hem op een vlakke ondergrond. De LED-indicatielampjes van de Atom 1.0™ zouden moeten beginnen te knipperen.
3. Zet de afstandsbediening AAN, u hoort een lange pieptoon. De LED-lampjes van de Atom 1.0™ zouden constant moeten gaan branden. Duw de gashendel aan de linkerkant helemaal naar voren en trek de gashendel vervolgens helemaal terug.
   Uw controller en de quadrocopter zouden nu succesvol moeten zijn gesynchroniseerd. Zo niet, herhaal dan de bovenstaande stappen.

Voor spelen door meerdere personen:

4. Zorg er voordat u begint voor dat de stroom van alle Atom 1.0™ drones en controllers in de OFF (uit) positie staat. Zorg ervoor dat er geen andere 2.4G apparaten in de buurt zijn.
5. Elke persoon moet zijn/haar Atom 1.0™ afzonderlijk op een ander tijdstip synchroniseren om interferentie te voorkomen. Volg de bovenstaande stappen 1 tot 3 en zorg ervoor dat niemand anders tegelijkertijd synchroniseert.
6. Nadat de Atom 1.0™ van een speler is gesynchroniseerd, moet deze AAN blijven staan totdat alle spelers hun Atom 1.0™ quadrocopters hebben gesynchroniseerd.
7. Mocht er een fout of interferentie optreden, dan moeten alle spelers hun controllers en Atom 1.0™ quadrocopters tot 60 seconden uitschakelen en vervolgens het proces opnieuw beginnen.

VOORBEREIDING OP DE VLUCHT

• Controleer of er 2 "AAA" batterijen in de afstandsbediening zitten en of de Atom 1.0™ volledig is opgeladen.
• Zorg ervoor dat uw Atom 1.0™ en controller beide zijn ingeschakeld.
• Zorg ervoor dat u zich in een grote ruimte bevindt met een open radius van minimaal 50 voet.
• Zorg ervoor dat de lege ruimte geen obstakels en water in de buurt heeft. Zet uw Atom 1.0™ op een schoon, vlak oppervlak voordat u opstijgt.

PROBEER NIET MET UW ATOM 1.0™ TE VLIEGEN ALS HET REGENT, SNEEUWT, ER ZWARE WIND, ONWEER OF BLIKSEM BUITEN IS. HET KAN UW PRODUCT BESCHADIGEN EN MOGELIJK ZELFS LICHAMELIJK LETSEL VEROORZAKEN.

VLIEGTIPS

• Het wordt aanbevolen om de Atom 1.0™ in een wijd open ruimte te gebruiken. De ideale ruimte zou een radius van 200 voet moeten hebben.
• Ouderlijk toezicht of toezicht door volwassenen wordt te allen tijde aangeraden.
• Als u met de Atom 1.0™ vliegt met anderen, zorg er dan voor dat alle toeschouwers achter u staan.
• Voor de beste prestaties wordt aanbevolen om de Atom 1.0™ te gebruiken bij windstilte, omdat wind de prestaties van het vliegtuig sterk kan beïnvloeden.

DE VOOR- EN ACHTERKANT VAN DE ATOM 1.0™ HERKENNEN

Ook al heeft de Atom 1.0™ vier rotors, er is nog steeds een "voor"- of voorwaarts gerichte richting en een "achter"- of achterwaarts gerichte richting. De voor- en voorwaarts gerichte richting van de Atom 1.0™ is de kant met twee grijze propellers (zie diagram E). De achter- en achterwaarts gerichte kant van de Quadrocopter is de kant met twee zwarte propellers (zie diagram E).

LET OP: De voorkant van de Quadrocopter heeft WITTE LED-lampjes en de achterkant van de Quadrocopter heeft RODE LED-lampjes.

BASISVLIEGBEDIENING

Hieronder vindt u een lijst met basale vliegfuncties voor uw langeafstandsafstandsbediening Atom 1.0™. Tijdens het leren vliegen met uw Atom 1.0™ kunt u het beste beginnen in een grote ruimte totdat u gewend bent aan de basisbediening. Naarmate u het vliegen met uw Atom 1.0™ onder de knie krijgt, kunt u overgaan op meer geavanceerde manoeuvreertechnieken. Oefening baart kunst! Wanneer u deze basisstappen onder de knie heeft, kunt u doorgaan naar het volgende niveau.

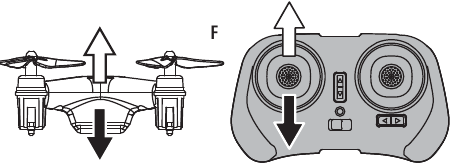

Beweeg de linker gashendel omhoog om de snelheid van de propellers te verhogen en de Atom 1.0™ zal versnellen en stijgen.
Beweeg de linker gashendel omlaag om de snelheid te verlagen en de Atom 1.0™ zal vertragen en dalen (zie diagram F).

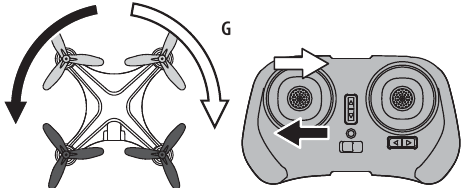

Beweeg in de lucht de linker gashendel naar links en de Atom 1.0™ zal naar links draaien.
Beweeg de linker gashendel naar rechts en de Atom 1.0™ zal naar rechts draaien (zie diagram G).

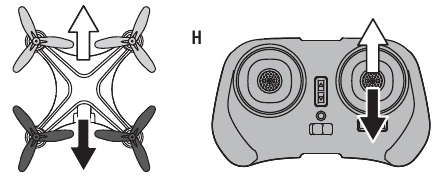

Beweeg in de lucht de rechter richtingstick omhoog en de Atom 1.0™ zal vooruit bewegen.
Beweeg de rechter richtingstick omlaag en de Atom 1.0™ zal achteruit bewegen (zie diagram H).

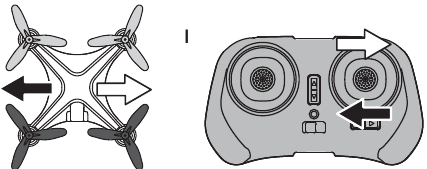

Beweeg in de lucht de rechter richtingstick naar links en de Atom 1.0™ zal naar links hellen.
Beweeg de rechter richtingstick naar rechts en de Atom 1.0™ zal naar rechts hellen (zie diagram I).

DE TRIMINSTELLINGEN BEGRIJPEN

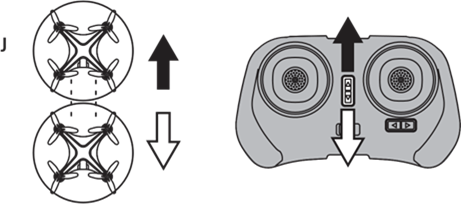

Voorwaartse/Achterwaartse Trim

• Als uw Atom 1.0™ voor- of achterwaarts afdrijft, moet u mogelijk de VOORWAARTSE/ACHTERWAARTSE TRIM aanpassen (zie diagram J).
• Als uw Atom 1.0™ voorwaarts afdrijft, drukt u herhaaldelijk op de ACHTERWAARTSE TRIM knop totdat de beweging stopt en de juiste vlucht wordt gehandhaafd.
• Als uw Atom 1.0™ achterwaarts afdrijft, drukt u op dezelfde manier herhaaldelijk op de VOORWAARTSE TRIM knop totdat het probleem is opgelost.
• Van tijd tot tijd moet u mogelijk de VOORWAARTSE of ACHTERWAARTSE TRIM knoppen aanpassen om ervoor te zorgen dat de Atom 1.0™ in de lucht blijft zweven en nauwkeurig reageert op uw commando's.

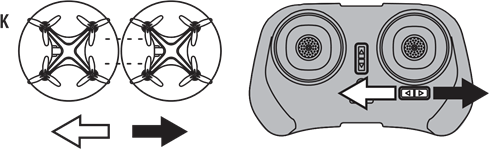

Rechter/Linker Trim

• Als uw Atom 1.0™ naar links of rechts afdrijft, moet u mogelijk de LINKER/RECHTER TRIM knop aanpassen (zie diagram K).
• Als uw Atom 1.0™ naar links afdrijft, drukt u herhaaldelijk op de RECHTER TRIM knop totdat de beweging stopt en de juiste vlucht wordt gehandhaafd.
• Als uw Atom 1.0™ naar rechts afdrijft, drukt u op dezelfde manier herhaaldelijk op de LINKER TRIM knop totdat het probleem is opgelost.
• Van tijd tot tijd moet u mogelijk de LINKER of RECHTER TRIM knoppen aanpassen om ervoor te zorgen dat de Atom 1.0™ in de lucht blijft zweven en nauwkeurig reageert op uw commando's.


GYROCALIBRATIE OP EEN VLAKKE ONDERGROND

Als het vliegtuig tijdens het vliegen instabiel wordt, of na een crash, moet u mogelijk de ingebouwde gyrochip opnieuw kalibreren.
Plaats de Atom 1.0™ hiervoor op een vlakke ondergrond. Begin met het synchroniseren van de controller met de quadrocopter. Trek vervolgens beide bedieningssticks op de afstandsbediening tegelijkertijd omlaag en naar links (ongeveer 45º). De LED's op de Atom 1.0™ knipperen snel en blijven dan continu branden. Dit geeft aan dat uw vliegtuig is gestabiliseerd (zie diagram L).

WAARSCHUWING LAGE BATTERIJSPANNING

Als de LED-indicator voor de voeding op de afstandsbediening oplicht en een waarschuwingsgeluid afgeeft, betekent dit dat de spanning laag is en dat u het vliegtuig langzaam moet laten landen en de batterijen in de controller moet vervangen.
Als de LED-lampjes op de quadrocopter beginnen te knipperen, betekent dit dat de spanning laag is en dat u het vliegtuig langzaam moet laten landen en de quadrocopter-unit moet opladen.

Probeer geen 360º-flip uit te voeren als u een waarschuwing voor een lage spanning krijgt

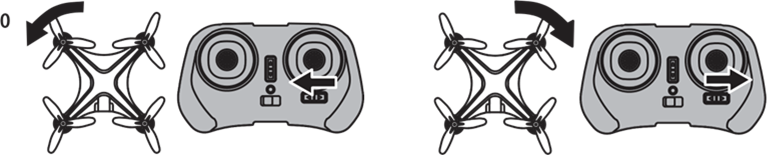

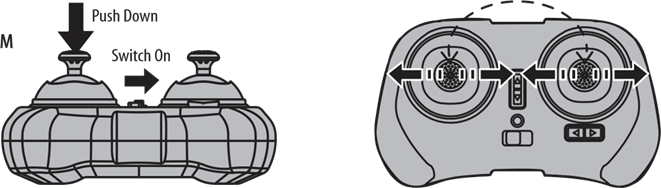

DE VLUCHTJOYSTICK-BEDIENING OMDRAAIEN

Om de bediening naar de tegenovergestelde kant te veranderen:

1. Schakel de quadrocopter in.
2. Druk de bedieningsstick aan de linkerkant recht naar beneden alsof u op een knop drukt, terwijl u de afstandsbediening inschakelt (zie diagram M).
3. De joystickbediening keert terug naar de standaardinstelling zodra de controller is uitgeschakeld.

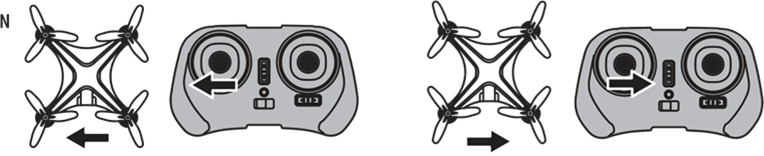

4. Beweeg de linker throttle naar links/rechts om het vliegtuig naar links/rechts te vliegen (zie diagram N).


5. Beweeg de rechter throttle naar links/rechts om het vliegtuig naar links/rechts te draaien (zie diagram O).


OVERSCHAKELEN NAAR DE HOGE SNELHEIDSMODUS

Om de vliegsnelheid van de Atom 1.0™ te wijzigen van de standaard (lage snelheid) naar de hoge snelheidsmodus:

1. Schakel de afstandsbediening in.
2. Druk de bedieningshendel aan de linkerkant recht naar beneden alsof u op een knop drukt om van modus te wisselen (zie diagram P).

3. Om terug te schakelen naar lage snelheid, drukt u de linker bedieningshendel opnieuw omlaag.
4. De snelheidsmodus keert terug naar lage snelheid zodra de afstandsbediening is uitgeschakeld.

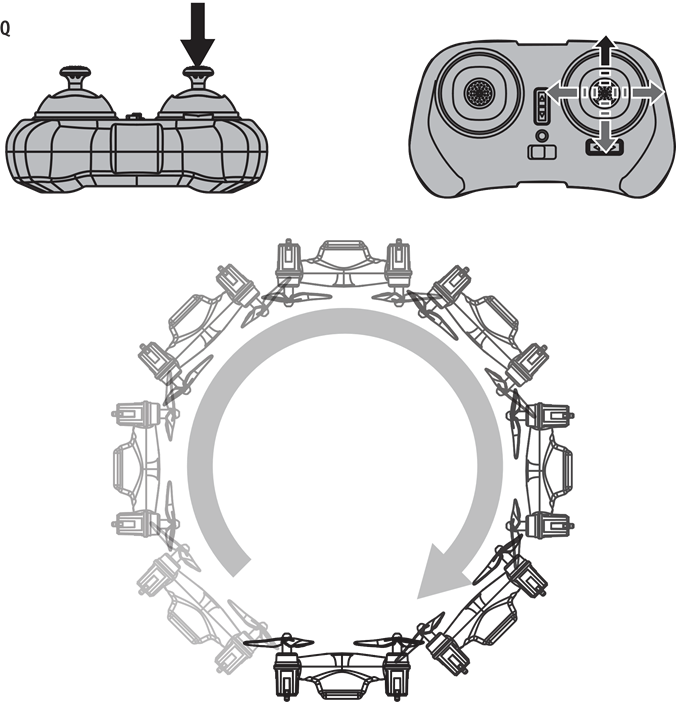

EEN 360º STUNT ROLL UITVOEREN

Zodra de Atom 1.0™ in de lucht is,

1. Druk de rechter bedieningshendel recht naar beneden.
2. Beweeg de hendel in de richting waarin u de 360º-rol wilt uitvoeren (zie diagram Q).

PROBLEEMOPLOSSING VOOR UW ATOM 1.0™

DE PROPELLERBLADEN VERVANGEN

Het propellersysteem van uw Atom 1.0™ is een precisie-instrument dat van tijd tot tijd moet worden gerepareerd of vervangen voor een optimale vliegfunctie. Een crashlanding tijdens snelle luchtvluchten kan schade veroorzaken aan de propellers van uw Atom 1.0™.

1. Atom 1.0™ heeft vier bladen, twee grijze propellers aan de voorkant en twee zwarte propellers aan de achterkant. Let op: de bladen en de Atom 1.0™ zijn gelabeld met een reliëf L of R (zie diagram S).

   Diagram S

2. Wanneer u de propellerbladen vervangt, verwijdert u het blad voorzichtig van de rotoras. Zorg ervoor dat u zowel de kleur van het blad als de indicatieletter op het blad overeen laat komen met de letter op het vliegtuig.
3. Vervang het beschadigde blad door het juiste blad.

Grijs blad vooraan links = L
Grijs blad vooraan rechts = R
_______________________
Zwart blad achteraan links = L
Zwart blad achteraan rechts = R

ATOM 1.0™ WAARSCHUWING

De Atom 1.0™ is ontworpen voor BINNEN- of BUITENVLUCHTEN. De bladen van de Atom 1.0™ draaien met hoge snelheden en kunnen schade veroorzaken aan de gebruiker, toeschouwers en dieren. Ga uit de buurt van de Atom 1.0™ staan om het risico te verkleinen dat u in het vliegpad komt. Waarschuw toeschouwers dat u met uw Atom 1.0™ gaat vliegen, zodat ze op de hoogte zijn van de positie. Inspecteer vóór de vlucht de rotorbladen om er zeker van te zijn dat de bladen stevig aan de Atom 1.0™ zijn bevestigd.

• Verstikkings-/snijgevaar. Kleine onderdelen/scherpe rotorbladen.
• Houd handen, haar en losse kleding uit de buurt van de propeller wanneer de aan/uit-schakelaar in de AAN-stand staat.
• Schakel de zender en de Atom 1.0™-aan/uit-schakelaars uit wanneer ze niet in gebruik zijn.
• De meegeleverde oplader is speciaal gebouwd voor de Atom 1.0™ Li-Poly-batterij. Gebruik deze niet om een andere batterij op te laden.
• Voor maximale prestaties worden nieuwe alkalinebatterijen aanbevolen.
• Ouderlijk toezicht aanbevolen bij het vliegen met Atom 1.0™

BATTERIJAANWIJZINGEN

OPLAADBARE BATTERIJ

Deze Atom 1.0™ gebruikt een Li-Poly oplaadbare batterij. Als de batterij niet meer opgeladen blijft, dient u de batterij op de juiste manier af te voeren volgens de plaatselijke afvalverwerkingsvoorschriften.

CONTROLLER-BATTERIJEN

De afstandsbediening vereist 2 "AAA"-batterijen (niet inbegrepen). Lees de belangrijke veiligheidswaarschuwing voor batterijen hieronder.

• Gebruik geen alkaline-, standaard- (koolstof-zink) en oplaadbare batterijen (nikkel-metaalhydride) door elkaar.
• Gebruik geen oude en nieuwe batterijen door elkaar.
• Niet-oplaadbare batterijen mogen niet worden opgeladen.
• Oplaadbare batterijen moeten uit het item worden verwijderd voordat ze worden opgeladen (indien verwijderbaar).
• Oplaadbare batterijen mogen alleen worden opgeladen onder toezicht van een volwassene.
• Lege batterijen moeten onmiddellijk worden verwijderd en moeten worden gerecycled of op de juiste manier worden afgevoerd volgens de staats- of plaatselijke verordeningen en voorschriften.
• De voedingsklemmen mogen niet worden kortgesloten.
• Er mogen alleen batterijen van hetzelfde of een gelijkwaardig type als aanbevolen worden gebruikt.
• Batterijen moeten met de juiste polariteit worden geplaatst (zie de binnenkant van het boekje voor een diagram).
• Gooi batterijen niet in vuur - batterijen kunnen lekken of exploderen.

ONDERHOUD EN VERZORGING

• Verwijder altijd de batterijen uit de draadloze infraroodafstandsbediening wanneer deze gedurende langere tijd niet wordt gebruikt.
• Om de afstandsbediening en de Atom 1.0™ schoon te maken, veegt u deze voorzichtig af met een schone, vochtige doek.
• Houd het speelgoed uit de buurt van directe hitte of zonlicht.
• Dompel het speelgoed niet onder in water. Dit kan het apparaat onherstelbaar beschadigen.
• Ouderlijk toezicht aanbevolen bij het plaatsen of vervangen van de batterijen.

FCC Deel 15 B Kennisgeving

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

VERSTIKKINGSGEVAAR - Kleine onderdelen. Niet geschikt voor kinderen jonger dan 3 jaar.

Voldoet aan de veiligheidseisen van ASTM, CPSIA en FCC.
©2015 Rooftop Brands™
Alle rechten voorbehouden
Tel: + (1) 949-566-9573
www.propelrc.com
Gemaakt in China
