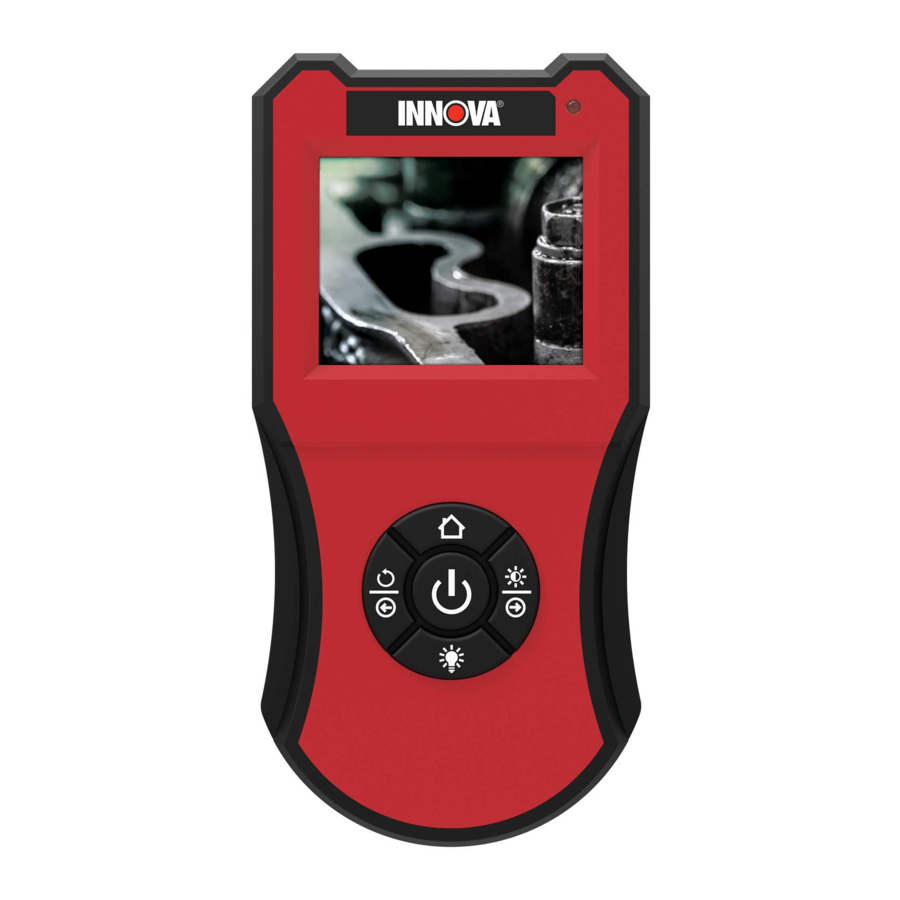

INNOVA 3380 - 2.7" LCD Inspectie Camera Handleiding

Veiligheidsmaatregelen

VEILIGHEID EERST!
Om persoonlijk letsel, schade aan het instrument en/of schade aan uw voertuig te voorkomen; gebruik de Borescope niet voordat u deze handleiding hebt gelezen.

Deze handleiding beschrijft algemene testprocedures die worden gebruikt door ervaren servicemonteurs. Veel testprocedures vereisen voorzorgsmaatregelen om ongevallen te voorkomen die kunnen leiden tot persoonlijk letsel en/of schade aan uw voertuig of testapparatuur. Lees altijd de onderhoudshandleiding van uw voertuig en volg de veiligheidsmaatregelen voordat en tijdens een test- of serviceprocedure. Neem ALTIJD de volgende algemene veiligheidsmaatregelen in acht:

• De Borescope is alleen bedoeld voor gebruik door volwassenen of onder toezicht van een volwassene.
• De Borescope is niet ontworpen voor gebruik in medische toepassingen.
• Gebruik de Borescope alleen in een schone, goed geventileerde ruimte met voldoende verlichting.
• Gebruik de Borescope niet in een omgeving waar de temperatuur hoger is dan 140°F (60°C).
• Brandstof- en batterijdampen zijn licht ontvlambaar. Om een explosie te voorkomen, mag u de Borescope niet gebruiken in de buurt van ontvlambare vloeistoffen, gassen of stof.
• Gebruik de Borescope niet in de buurt van corrosieve chemicaliën. Deze stoffen kunnen de beschermende coating van het gereedschap beschadigen en de levensduur van het gereedschap verkorten.
• Om uw ogen te beschermen tegen weggeslingerde voorwerpen en hete of bijtende vloeistoffen, dient u altijd een goedgekeurde veiligheidsbril te dragen.
• Zorg ervoor dat de slangcamera niet in een hoek van meer dan 60 graden buigt.
• Zorg ervoor dat er geen vloeistoffen of vreemde stoffen in de Borescope terechtkomen. Als er condens aanwezig is, laat deze dan verdampen voordat u het gereedschap gebruikt.
• Bewaar de Borescope in een droge, goed geventileerde ruimte.
• Reinig de behuizing van de Borescope met een 70% alcoholoplossing en een pluisvrije doek. Reinig het LCD-scherm door het voorzichtig af te vegen met een schone, droge, pluisvrije doek.

Introductie

DOEL EN GEBRUIK

De Borescope is een draagbare digitale camera waarmee u niet-destructieve visuele inspecties kunt uitvoeren van kleine ruimtes, moeilijk bereikbare plaatsen of slecht verlichte gebieden.

De Borescope ondersteunt alleen realtime inspecties. De Borescope ondersteunt NIET het vastleggen en opslaan van beelden.

SPECIFICATIES

Borescope

• Schermgrootte: 2.7 in. (68.6mm)
• Bedrijfsstroom: ≤500mA
• Batterijformaat: AA (aantal 4)

Slangcamera

• Beeldsensor: CMOS-sensor
• Effectieve pixels: 720 X 480 pixels
• Focusafstand: 1.18 in. tot 3.15 in. (30mm tot 80mm)
• Kijkhoek: 60 graden
• Lengte camera: 37.8 in. (960mm)
• Camera-leds: 6 X 0603; 6 X 0402
• Cameralens: IP67-geclassificeerde onderwaterlens

Meegeleverde accessoires:

• 90-graden spiegel
• Magneet
• Haak

Apparaatbediening

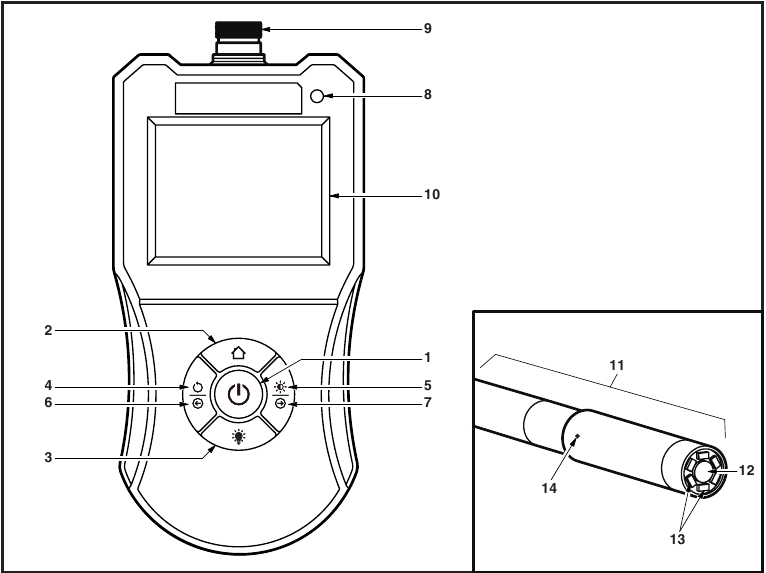

BEDIENINGSELEMENTEN EN INDICATOREN

1. POWER button (Aan/uit-knop) - Zet de Borescope "ON" (Aan) en "OFF" (Uit).
2. HOME button (Home-knop) – Wanneer ingedrukt in de weergavemodus, kunt u de LCD-kleurbalans aanpassen met behulp van de en buttons (knoppen). Wanneer ingedrukt tijdens het roteren van de weergegeven afbeelding of het aanpassen van de helderheid van het scherm, keert de Borescope terug naar de weergavemodus.
3. LED button (Led-knop) – Wanneer ingedrukt, kunt u de helderheid van de led aanpassen met behulp van de en buttons (knoppen).
4. ROTATE IMAGE button (Afbeelding roteren-knop) - Wanneer ingedrukt, kunt u de afbeelding die op het LCD-scherm wordt weergegeven roteren met behulp van de en buttons (knoppen).
5. BRIGHTNESS button (Helderheid-knop) – Wanneer ingedrukt, kunt u de helderheid van het LCD-scherm aanpassen met behulp van de en buttons (knoppen).
6. LEFT/DECREASE button (Links/Verminderen-knop) – Afhankelijk van de geselecteerde bedrijfsmodus (zie items 2 tot en met 5 hierboven), roteert u de weergegeven afbeelding naar links of verlaagt u de kleurbalans, de helderheid van de led of de helderheid van het LCD-scherm, indien van toepassing.
7. RIGHT/INCREASE button (Rechts/Verhogen-knop) – Afhankelijk van de momenteel geselecteerde bedrijfsmodus (zie items 2 tot en met 5 hierboven), roteert u de weergegeven afbeelding naar rechts of verhoogt u de kleurbalans, de helderheid van de led of de helderheid van het LCD-scherm, indien van toepassing.
8. POWER indicator (Stroomindicator) – Licht op wanneer de Borescope is ingeschakeld.
9. Camera Connector (Camera-aansluiting) – Aansluiting voor de slangcamera.
10. LCD Display (LCD-scherm) – Geeft de videofeed van de slangcamera weer.
11. Snake Camera (Slangcamera) – Leidt de camera naar moeilijk bereikbare plaatsen.
12. Camera – Levert videofeed aan het LCD-scherm.
13. LEDs (Leds) – Zorgen voor verlichting in slecht verlichte gebieden.
14. Accessory Slot (Accessoiresleuf) – Bevestigingspunt voor Borescope-accessoires.

BATTERIJ VERVANGEN

1. Zoek het batterijklepje aan de achterkant van de Borescope.
2. Schuif het batterijklepje eraf (gebruik uw vingers).
3. Vervang de batterijen door vier AA-batterijen (gebruik voor een langere levensduur Alkaline-batterijen).

4. Plaats het batterijklepje terug aan de achterkant van de Borescope.

CAMERA-INSTALLATIE

Draai de slangcamera op de camera-aansluiting en draai hem handvast aan.

Om beschadiging van de schroefdraad van de camera-aansluiting of de slangcamera te voorkomen, mag u deze NIET TE STRAK AANDRAAIEN.

Het apparaat gebruiken

WERKING

1. Houd de POWER button (knop) ongeveer twee seconden ingedrukt en laat deze vervolgens los.

• De POWER indicator (Stroomindicator) licht op om aan te geven dat het apparaat is ingeschakeld.
• Het LCD-scherm toont het beeld van de slangcamera.

2. Leid de slangcamera voorzichtig naar de locatie die moet worden bekeken.
   Zorg ervoor dat de slangcamera niet in een hoek van meer dan 60 graden buigt.
3. Pas de helderheid van de camera-leds, de helderheid van het LCD-scherm en de kleurbalans en/of de beeldoriëntatie aan indien nodig (zie AANPASSINGEN EN INSTELLINGEN hieronder voor meer informatie).
4. Als u klaar bent met kijken, trekt u de slangcamera voorzichtig terug. Druk op de POWER button (knop) en laat deze los om de Borescope uit te schakelen.

AANPASSINGEN EN INSTELLINGEN

Met de Borescope kunt u verschillende aanpassingen en instellingen maken om het gereedschap aan uw specifieke behoeften aan te passen of om aan de omgevingsvereisten te voldoen. U kunt:

• De helderheid van de camera-leds aanpassen voor een optimale beeldkwaliteit bij weinig licht
• De helderheid en kleurbalans van het LCD-scherm aanpassen
• De beeldoriëntatie aanpassen door de weergegeven afbeelding naar links of rechts te draaien

Aanpassingen aan de Borescope blijven actief totdat ze vervolgens worden gewijzigd of totdat het apparaat wordt uitgeschakeld.

Helderheid van de led aanpassen

1. Terwijl de Borescope is ingeschakeld, drukt u op de LED button (knop).

• De Borescope gaat naar de "setting" (instellings) modus.

2. Pas de helderheid van de led naar wens aan:

• Druk op de LEFT/DECREASE button (knop) om de helderheid van de led te verlagen.
• Druk op de RIGHT/INCREASE button (knop) om de helderheid van de led te verhogen.

3. Wanneer de gewenste helderheid van de led is bereikt, drukt u op de LED button (knop) om uw wijzigingen op te slaan en de "setting" (instellings) modus te verlaten.

Helderheid van het scherm aanpassen

1. Terwijl de Borescope is ingeschakeld, drukt u op de BRIGHTNESS button (knop).

• De Borescope gaat naar de "setting" (instellings) modus.

2. Pas de helderheid van het scherm naar wens aan:

• Druk op de LEFT/DECREASE button (knop) om de helderheid van het scherm te verlagen.
• Druk op de RIGHT/INCREASE button (knop) om de helderheid van het scherm te verhogen.

3. Wanneer de gewenste helderheid van het scherm is bereikt, drukt u op de HOME button (knop) om uw wijzigingen op te slaan en de "setting" (instellings) modus te verlaten.

De kleurbalans aanpassen

1. Terwijl de Borescope is ingeschakeld, drukt u op de HOME button (knop).

• De Borescope gaat naar de "setting" (instellings) modus.

2. Pas de kleurbalans naar wens aan:

• Druk op de LEFT/DECREASE button (knop) om de kleurbalans te verlagen.
• Druk op de RIGHT/INCREASE button (knop) om de kleurbalans te verhogen.

3. Wanneer de gewenste kleurbalans is bereikt, drukt u op de HOME button (knop) om uw wijzigingen op te slaan en de "setting" (instellings) modus te verlaten.

Beeldoriëntatie aanpassen

1. Terwijl de Borescope is ingeschakeld, drukt u op de ROTATE IMAGE button (knop).

• De Borescope gaat naar de "setting" (instellings) modus.

2. Pas de beeldoriëntatie naar wens aan:

• Druk op de LEFT/DECREASE button (knop) om de weergegeven afbeelding naar links te draaien.
• Druk op de RIGHT/INCREASE button (knop) om de weergegeven afbeelding naar rechts te draaien.

3. Wanneer de gewenste beeldoriëntatie is bereikt, drukt u op de HOME button (knop) om uw wijzigingen op te slaan en de "setting" (instellings) modus te verlaten.

BEPERKTE GARANTIE VAN ÉÉN JAAR

De fabrikant garandeert aan de oorspronkelijke koper dat dit apparaat vrij is van defecten in materialen en vakmanschap bij normaal gebruik en onderhoud gedurende een periode van één (1) jaar vanaf de datum van de oorspronkelijke aankoop.
Als het apparaat defect raakt binnen de periode van één (1) jaar, wordt het naar keuze van de fabrikant gerepareerd of vervangen zonder kosten, wanneer het franco wordt geretourneerd naar het Service Center met aankoopbewijs. De kassabon kan voor dit doel worden gebruikt.
Stuur voor service via U.P.S. (indien mogelijk) franco naar de fabrikant. Reken 3-4 weken voor service/reparatie.

SERVICEPROCEDURES

Als u vragen heeft, technische ondersteuning of informatie over UPDATES en OPTIONELE ACCESSOIRES nodig heeft, neem dan contact op met uw plaatselijke winkel, distributeur of het Service Center.

USA & Canada:
1 (800) 544-4124 (6:00 AM-6:00 PM PST, maandag t/m zaterdag)

All others:
(714) 241-6802 (6:00 AM-6:00 PM PST, maandag t/m zaterdag)

FAX:
(714) 241-3979 (24 uur)

Web:
www.innova.com

TECHNISCHE HULP
1 800 544 4124
SERVICE IN DE VS
ASE-GECERTIFICEERDE TECHNICI
INNOVA.COM

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

Copyright © 2019 IEC. Alle rechten voorbehouden.
