CRAFTSMAN CMCST910M1, CMCST910 - 20V Max String Trimmer/Edger Handleiding

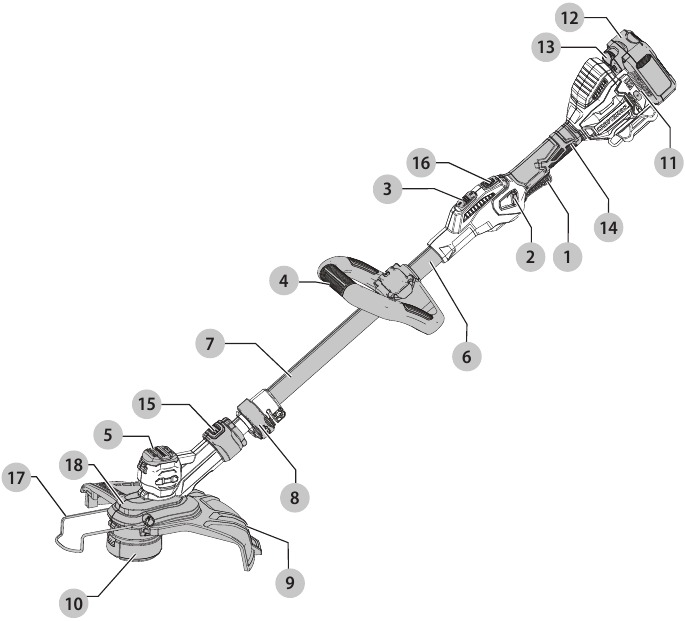

APPARAATOVERZICHT

Fig. A

Componenten

1. Trigger (trekker)
2. Lock‑off button (vergrendelknop)
3. Speed control switch (snelheidsregelaar)

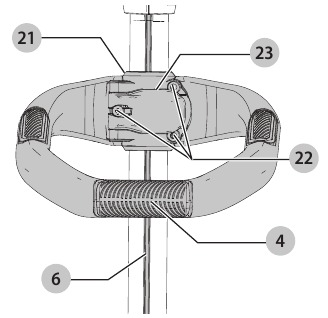

4. Auxiliary handle (extra handgreep)
5. Motor housing (motorhuis)
6. Upper trimmer pole (bovenste trimmerstang)
7. Lower trimmer pole (onderste trimmerstang)
8. Pole bracket (stangbeugel)

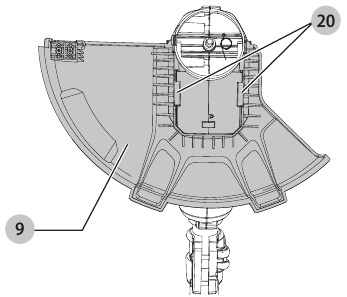

9. Guard (beschermkap)
10. Spool housing (spoelbehuizing)
11. Battery housing (batterijhuis)

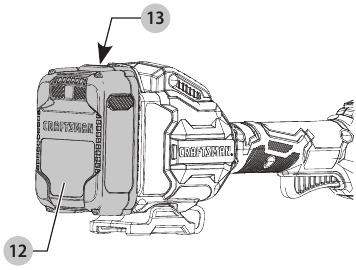

12. Battery pack (batterij)
13. Battery release button (batterij ontgrendelingsknop)
14. Main handle (hoofdhandgreep)
15. Convert‑to‑edge button (knop voor omzetten naar kantensnijder)
16. Line feed button (draadtoevoerknop)
17. Wire edge guide (draadkantgeleider)
18. Trimmer head (trimkop)

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Om het risico op letsel te verminderen, lees de handleiding.

Beoogd gebruik

Deze draadtrimmer is ontworpen voor huishoudelijk trim- en kantensnijtoepassingen.
Gebruik hem NIET in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.
Laat kinderen NIET in contact komen met het gereedschap.
Toezicht is vereist wanneer onervaren bedieners dit gereedschap gebruiken.

Definities: Veiligheidswaarschuwingssymbolen en -woorden

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en uw risico op persoonlijk letsel of materiële schade.

Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, kan leiden tot materiële schade.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde (geïsoleerde) elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Misbruik het snoer niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Laat de vertrouwdheid die u heeft opgedaan door veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd vast te lopen en is gemakkelijker te bedienen.
7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige bediening en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van accugereedschap

1. Laad alleen op met de lader die is gespecificeerd door de fabrikant. Een lader die geschikt is voor één type accu kan brandgevaar opleveren bij gebruik met een andere accu.
2. Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
3. Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
4. Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
5. Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
6. Stel een accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 265°F (130°C) kan een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

Onderhoud

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap gehandhaafd blijft.
2. Onderhoud nooit beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Belangrijke veiligheidswaarschuwingen

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende.

Verwijder de beschermkap niet. De beschermkap moet tijdens gebruik bevestigd zijn. Het bedienen van deze trimmer zonder de beschermkap maakt de productgarantie ongeldig.

Gebruik bij het vervangen van de draad uitsluitend 0,080" (2 mm) diameter gedraaide nylon monofilament draad. Andere diameters of vormen kunnen de prestaties verminderen of schade aan de trimmer veroorzaken.

LEES ALLE INSTRUCTIES

• DRAAG ALTIJD OOGBESCHERMING – Draag te allen tijde een veiligheidsbril of veiligheidsbril wanneer de batterij is geïnstalleerd. Deze artikelen zijn te koop.
• BESCHERMKAP ‑ Gebruik dit apparaat niet zonder de bevestigde beschermkap.
• KLEED U CORRECT – Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Handschoenen en stevig schoeisel met rubberen zolen worden aanbevolen bij het werken in de buitenlucht. Gebruik het apparaat niet op blote voeten of met open sandalen. Draag een zware lange broek om uw benen te beschermen. Draag een beschermende haarkap om lang haar in bedwang te houden.
• NYLON DRAAD – Houd gezicht, handen en voeten te allen tijde uit de buurt van de roterende nylondraad.
• DE ROTERENDE DRAAD VERVULT EEN SNIJFUNCTIE – Wees voorzichtig bij het trimmen rond schermen en gewenste beplantingen.
• GEBRUIK GEEN materialen die niet worden aanbevolen, zoals metaaldraad, touw en dergelijke.
• HOUD ALLE OMSTANDERS OP AFSTAND – op veilige afstand van het werkgebied, vooral kinderen.
• HOUD KINDEREN, OMSTANDERS EN DIEREN OP AFSTAND van het werkgebied, minimaal 30 voet (10 meter) bij het starten of bedienen van het apparaat.
• OM HET RISICO TE VERMINDEREN op terugslag (ricochet) letsel, werk weg van een nabijgelegen vast object zoals een muur, trap, grote steen, boom, enz. Wees uiterst voorzichtig bij het werken in de buurt van vaste objecten en doe waar nodig het trimmen met de hand.
• VERMIJD PER ONGELUK STARTEN – Draag de trimmer niet met de vinger op de trekker.
• GEBRUIK HET JUISTE apparaat – Gebruik dit apparaat niet voor een andere klus dan waarvoor het bedoeld is.
• REIK NIET TE VER – Behoud te allen tijde een goede basis en evenwicht.
• FORCEER HET APPARAAT NIET – Het zal de klus beter klaren en met minder kans op letsel in het tempo waarvoor het is ontworpen
• SCHADE AAN HET APPARAAT – Als u een vreemd voorwerp raakt of erin verstrikt raakt, stop dan onmiddellijk het apparaat, trek de stekker eruit, controleer op schade en laat eventuele schade repareren voordat u verder probeert te werken. Gebruik het apparaat niet met een gebroken naaf of spoel.
• ONTKOPPEL DE TRIMMER – Verwijder de batterij wanneer deze niet in gebruik is, bij het vervangen van de draad of vóór het reinigen.
• VERMIJD GEVAARLIJKE OMGEVINGSOMSTANDIGHEDEN – Gebruik geen elektrische apparaten op vochtige of natte plaatsen. Volg alle instructies in deze handleiding voor een correcte werking van uw apparaat. Gebruik het apparaat niet in de regen.
• GEBRUIK GEEN draagbare elektrische apparaten in gasvormige of explosieve omgevingen. Motoren in deze apparaten vonken normaal gesproken en de vonken kunnen dampen ontsteken.
• BEWAAR NIET-GEBRUIKTE APPARATEN BINNENSHUIS – Verwijder de batterij wanneer deze niet in gebruik is. Apparaten moeten binnenshuis worden opgeslagen op een droge, afgesloten plaats buiten het bereik van kinderen.
• BLIJF ALERT – Gebruik dit apparaat niet als u moe, ziek of onder invloed bent van alcohol, drugs of medicijnen.
• ONDERHOUD APPARATEN MET ZORG – Volg de instructies in de onderhoudssectie. Houd handgrepen droog, schoon en vrij van olie en vet.
• CONTROLEER BESCHADIGDE ONDERDELEN – Voordat u het apparaat verder gebruikt, moet een beschadigde beschermkap of ander onderdeel zorgvuldig worden gecontroleerd om te bepalen of het goed werkt en zijn beoogde functie vervult. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschadigde beschermkap of ander onderdeel moet correct worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding.
• NIET het apparaat in water dompelen of met een slang besproeien. Zorg ervoor dat er geen vloeistof in komt.
• NIET het apparaat opslaan op of naast meststoffen of chemicaliën.
• NIET reinigen met een hogedrukreiniger.
  • Houd de beschermkappen op hun plaats en in werkende staat.
  • Houd handen en voeten uit de buurt van het snijgebied.
• INSPECTEER HET GEBIED voordat u het apparaat gebruikt. Verwijder alle vuil en harde voorwerpen zoals stenen, glas, draad, enz. die kunnen terugkaatsen, worden weggegooid of anderszins letsel of schade kunnen veroorzaken tijdens de werking.

Gebruik het apparaat niet als de schakelaar de trimmer niet in- of uitschakelt. Elk apparaat dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.

Aanvullende veiligheidswaarschuwingen

Om het risico op terugslag (ricochet) letsel te verminderen, werk weg van een nabijgelegen vast object zoals een muur, trap, grote steen, boom, enz.

• BESCHERMKAP – Gebruik dit apparaat niet zonder de bevestigde beschermkap.
• KLEED U CORRECT – Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Handschoenen en stevig schoeisel met rubberen zolen worden aanbevolen bij het werken in de buitenlucht. Gebruik het apparaat niet op blote voeten of met open sandalen. Draag een zware lange broek om uw benen te beschermen. Draag een beschermende haarkap om lang haar in bedwang te houden.
• HOUD GEZICHT, HANDEN EN VOETEN TE ALLEN TIJDE UIT DE BUURT VAN DE ROTERENDE NYLON DRAAD. De roterende draad vervult een snijfunctie, wees voorzichtig bij het trimmen rond schermen en gewenste beplantingen.
• HOUD ALLE OMSTANDERS OP AFSTAND – op veilige afstand van het werkgebied, vooral kinderen. ZORG ERVOOR dat andere personen en huisdieren zich op ten minste 100 voet (30 m) afstand bevinden.
• WANNEER GEBRUIKT ALS EEN KANTAFWERKING – stenen, stukjes metaal en andere voorwerpen kunnen met hoge snelheid door de draad worden weggeslingerd. Het apparaat en de beschermkap zijn ontworpen om het gevaar te verminderen. Om het risico op terugslag (ricochet) letsel te verminderen, werk weg van een nabijgelegen vast object zoals een muur, trap, grote steen, boom, enz.
• WEES ZEER VOORZICHTIG bij het werken in de buurt van vaste objecten en doe waar nodig het trimmen met de hand.
• SCHADE AAN HET APPARAAT – Als u een vreemd voorwerp raakt of erin verstrikt raakt, stop dan onmiddellijk het apparaat, verwijder de batterij, controleer op schade en laat eventuele schade repareren voordat u verder probeert te werken. Gebruik het apparaat niet met een gebroken naaf of spoel.
• GEBRUIK GEEN draagbare elektrische apparaten in gasvormige of explosieve omgevingen. Motoren in deze apparaten vonken normaal gesproken en de vonken kunnen dampen ontsteken.
• BLIJF ALERT – Gebruik dit apparaat niet als u moe, ziek of onder invloed bent van alcohol, drugs of medicijnen.
• NIET het apparaat in water dompelen of met een slang besproeien.
• NIET zorgen dat er vloeistof in komt. Als het apparaat nat wordt, laat het dan minimaal 48 uur drogen.
• NIET reinigen met een hogedrukreiniger.
• NIET het apparaat opslaan op of naast meststoffen of chemicaliën.
• NIET het apparaat opladen in de regen of op natte plaatsen.
• BEWAAR NIET-GEBRUIKTE APPARATEN BINNENSHUIS – Wanneer niet in gebruik, moeten apparaten binnenshuis worden opgeslagen op een droge, afgesloten plaats buiten het bereik van kinderen.

Aanvullende veiligheidsinformatie

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

Draag ALTIJD een veiligheidsbril.Een alledaagse bril is GEEN veiligheidsbril. Gebruik ook een gezichts- of stofmasker als de bediening stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSUITRUSTING:

• ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA adembescherming.

Sommige stof bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• verbindingen in meststoffen,
• verbindingen in insecticiden, herbiciden en pesticiden,
• arseen en chroom uit chemisch behandeld hout.

Om uw blootstelling aan deze chemicaliën te verminderen, draagt u goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Het gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstige en permanente ademhalings- of andere letsel kan veroorzaken. Gebruik altijd een door NIOSH/OSHA goedgekeurde adembescherming die geschikt is voor de blootstelling aan stof. Richt deeltjes weg van gezicht en lichaam.

Draag tijdens gebruik altijd de juiste persoonlijke gehoorbescherming die voldoet aan ANSI S12.6 (S3.19). Onder bepaalde omstandigheden en gebruiksduur kan geluid van dit product bijdragen aan gehoorverlies.

Plaats het gereedschap, wanneer het niet in gebruik is, op zijn kant op een stabiele ondergrond waar het geen struikel- of valgevaar veroorzaakt. Sommige gereedschappen met een groot accupack blijven rechtop staan, maar kunnen gemakkelijk worden omgestoten.

• Luchtopeningen bedekken vaak bewegende delen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V - volt
Hz - hertz
min - minuten
of DC - gelijkstroom
- Klasse I constructie (geaard)
.../min -per minuut
BPM - beats per minuut
IPM - impacts per minuut
RPM - revoluties per minuut
sfpm - oppervlaktevoeten per minuut
SPM - slagen per minuut
A - ampère
W- watt
Wh - wattuur
Ah - ampère-uur
of AC- wisselstroom
of AC/DC- wissel- of gelijkstroom
- Klasse II constructie (dubbel geïsoleerd)
n₀ - onbelast toerental
n - nominaal toerental
PSI - pond per vierkante inch
- aardingsklem
- veiligheidswaarschuwingssymbool
- zichtbare straling, niet in het licht staren
- draag adembescherming
- draag oogbescherming
- draag gehoorbescherming
- lees alle documentatie

ACCU'S EN OPLADERS

De accu is niet volledig opgeladen uit de doos. Lees, voordat u de accu en oplader gebruikt, de onderstaande veiligheidsinstructies en volg daarna de beschreven oplaadprocedures. Zorg ervoor dat u bij het bestellen van vervangende accu's het catalogusnummer en de spanning vermeldt.

Belangrijke veiligheidsinstructies voor alle accu's

Lees alle veiligheidswaarschuwingen,instructies en waarschuwende markeringen voor de accu, oplader en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Laad de accu niet op en gebruik hem niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Het plaatsen of verwijderen van de accu uit de oplader kan het stof of de dampen ontsteken.
• Forceer de accu NOOIT in de oplader. Wijzig de accu op geen enkele manier om hem in een niet-compatibele oplader te laten passen, aangezien de accu kan barsten en ernstig persoonlijk letsel kan veroorzaken. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van accu's en opladers.
• Laad de accu's alleen op in CRAFTSMAN-opladers.
• NIET spatten of onderdompelen in water of andere vloeistoffen.
• NIET toestaan dat er water of een andere vloeistof in de accu komt.
• Bewaar of gebruik het gereedschap en de accu niet op locaties waar de temperatuur 40 °C kan bereiken of overschrijden (zoals buiten in schuren of metalen gebouwen in de zomer). Voor de beste levensduur bewaart u accu's op een koele, droge plaats.
  OPMERKING: Bewaar de accu's niet in een gereedschap waarbij de triggerschakelaar is vergrendeld. Plak de triggerschakelaar nooit in de AAN-stand.

• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accu kan ontploffen in brand. Er ontstaan giftige dampen en materialen wanneer lithium-ionaccu's worden verbrand.
• Stel een accu of apparaat niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het apparaat niet op buiten het temperatuurbereik dat in de instructies staat aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
• Als de inhoud van de accu in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er accuvloeistof in het oog komt, spoel het open oog dan 15 minuten met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de batterijelektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accucellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Raadpleeg een arts als de symptomen aanhouden.
• Accuvloeistof kan ontvlambaar zijn bij blootstelling aan vonken of vuur.
• Probeer nooit om de accu om welke reden dan ook te openen. Als de behuizing van de accu is gebarsten of beschadigd, plaats deze dan niet in de oplader. Niet pletten, laten vallen of de accu beschadigen. Gebruik geen accu of oplader die een scherpe stoot heeft gehad, is gevallen, is overreden of op enigerlei wijze is beschadigd (bijv. doorboord met een spijker, geraakt met een hamer, er op gestapt). Beschadigde accu's moeten worden teruggestuurd naar het servicecentrum voor recycling.

Opslagadviezen

De beste opslagplaats is een koele en droge plaats, uit de buurt van direct zonlicht en overmatige hitte of kou. Bewaar de volledig opgeladen accu buiten de oplader.

Reinigingsinstructies voor de accu

Vuil en vet kunnen van de buitenkant van de accu worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

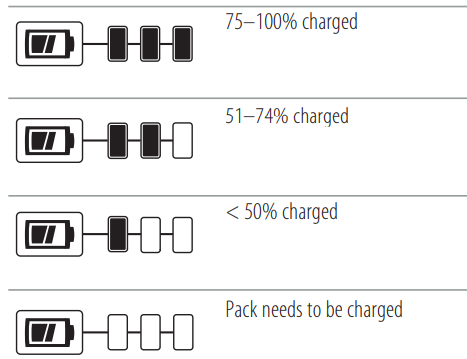

Accu's met brandstofmeter

Afb. B

Sommige accu's zijn voorzien van een brandstofmeter. Wanneer de brandstofmeterknop wordt ingedrukt en vastgehouden, geven de ledlampjes het geschatte laadniveau aan. Dit geeft geen indicatie van de functionaliteit van het gereedschap en is onderhevig aan variatie op basis van productcomponenten, temperatuur en toepassing door de eindgebruiker.

Transport

Brandgevaar. Bewaar, vervoer of transporteer de accu niet zo dat metalen voorwerpen in contact kunnen komen met blootliggende accupolen.
Plaats de accu bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productkitdozen, laden, enz., met losse spijkers, schroeven, sleutels, munten, handgereedschap, enz. Wanneer u afzonderlijke accu's vervoert, zorg er dan voor dat de accupolen beschermd en goed geïsoleerd zijn van materialen die ermee in contact kunnen komen en een kortsluiting kunnen veroorzaken.

OPMERKING: Li-ionaccu's mogen niet in ingecheckte bagage in vliegtuigen worden geplaatst en moeten goed worden beschermd tegen kortsluiting als ze in handbagage zitten.

Het RBRC®-keurmerk

Breng uw gebruikte accu's naar een erkend CRAFTSMAN-servicecentrum of naar uw plaatselijke verkoper voor recycling. In sommige gebieden is het illegaal om gebruikte accu's in de vuilnisbak te gooien. U kunt ook contact opnemen met uw plaatselijke recyclingcentrum voor informatie over waar u de gebruikte accu kunt inleveren. Niet in de recyclingbak aan de straat zetten. Ga voor meer informatie naar www.call2recycle.org of bel het gratis nummer in het RBRC®-keurmerk.
RBRC® is een geregistreerd handelsmerk van Call 2 Recycle, Inc.

Belangrijke veiligheidsinstructies voor alle acculaders

Lees alle veiligheidswaarschuwingen,instructies en waarschuwende markeringen voor de accu, oplader en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Probeer NIET om de accu op te laden met andere opladers dan een CRAFTSMAN-oplader. CRAFTSMAN-opladers en accu's zijn specifiek ontworpen om samen te werken.
• Deze opladers zijn niet bedoeld voor ander gebruik dan het opladen van oplaadbare CRAFTSMAN-accu's. Het opladen van andere soorten accu's kan ervoor zorgen dat ze oververhit raken en barsten, wat kan leiden tot persoonlijk letsel, schade aan eigendommen, brand, elektrische schokken of elektrocutie.
• Stel de oplader niet bloot aan regen of sneeuw.
• Laat geen water of andere vloeistoffen in de oplader komen.
• Trek aan de stekker in plaats van aan het snoer wanneer u de oplader loskoppelt. Dit vermindert het risico op schade aan de stekker en het snoer.
• Zorg ervoor dat het snoer zo is geplaatst dat er niet op kan worden getrapt, erover kan worden gestruikeld of anderszins kan worden beschadigd of belast.
• Gebruik geen verlengsnoer tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand, elektrische schokken of elektrocutie.
• Gebruik bij het gebruik van een oplader buitenshuis altijd een droge locatie en gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Een verlengsnoer moet een voldoende draaddikte (AWG of American Wire Gauge) hebben voor de veiligheid. Hoe kleiner het meternummer van de draad, hoe zwaarder het snoer en dus hoe groter de capaciteit. Een te klein snoer veroorzaakt een spanningsval, wat resulteert in verlies van vermogen en oververhitting. De volgende tabel toont de juiste maat die u moet gebruiken, afhankelijk van de totale lengte van alle aangesloten verlengsnoeren en het opgenomen ampèrevermogen. Gebruik bij twijfel de volgende zwaardere maat.

Minimale draaddikte voor snoerensets

Volt		Totale lengte van het snoer in voet (meter)
120V		25 (7,6)	50 (15,2)	100 (30,5)	150 (45,7)
Ampèrevermogen		American Wire gauge
Meer dan	Niet meer dan
0	6	18	16	16	14
6	10	18	16	14	12
10	12	16	16	14	12
12	16	14	12	Niet aanbevolen

• Plaats geen voorwerpen boven op de oplader en plaats de oplader niet op een zachte ondergrond die de ventilatieopeningen kan blokkeren en kan leiden tot overmatige interne hitte.
  Plaats de oplader uit de buurt van een warmtebron. De oplader wordt geventileerd via sleuven aan de boven- en onderkant van de behuizing.
• Gebruik de oplader niet met een beschadigd snoer of stekker. Laat deze onmiddellijk vervangen.
• Gebruik de oplader niet als deze een scherpe stoot heeft gehad, is gevallen of anderszins is beschadigd. Breng hem naar een erkend servicecentrum.
• Haal de oplader niet uit elkaar; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot elektrische schokken, elektrocutie of brand.
• De oplader is ontworpen om te werken op een standaard huishoudelijke elektrische voeding van 120 V. Probeer hem niet op een andere spanning te gebruiken. Dit geldt niet voor de voertuigoplader.
• Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalschilfers, staalwol, aluminiumfolie of een ophoping van metaaldeeltjes, moeten uit de buurt van de opladerholtes en ventilatieopeningen worden gehouden.
• Haal de oplader altijd uit het stopcontact wanneer er geen accu in de holte zit.

Een accu opladen

Indicatoren voor alle opladers behalve CMCB101

Afb. C

Alleen CMCB101-opladerindicatoren

Afb. D

1. Steek de oplader in een geschikt stopcontact.
2. Plaats de accu en zet hem volledig vast. Het/de groene oplaadlampje(s) knipperen continu tijdens het opladen.
3. Het opladen is voltooid wanneer het/de groene oplaadlampje(s) continu AAN blijft/blijven. De accu kan in de oplader worden gelaten of worden verwijderd.

   Laad accu's alleen op bij een luchttemperatuur van meer dan 4,5 °C (40 °F) en minder dan +40 °C (104 °F).

4. De oplader laadt geen defecte accu op, wat kan worden aangegeven doordat het/de oplaadlampje(s) UIT blijft/blijven. Breng de oplader en de accu naar een erkend servicecentrum als het/de lampje(s) UIT blijft/blijven.

OPMERKING: Raadpleeg het label in de buurt van het/de oplaadlampje(s) op de oplader voor knipperpatronen.
OPMERKING: Om de accu te verwijderen, moeten sommige opladers de ontgrendelknop van de accu indrukken.

Vertraging bij warme/koude accu

Wanneer de oplader een accu detecteert die te warm of te koud is, start hij automatisch een vertraging voor warme/koude accu, waardoor het opladen wordt opgeschort totdat de accu de juiste temperatuur heeft bereikt. De oplader schakelt vervolgens automatisch over naar de oplaadmodus voor de accu. Deze functie zorgt voor een maximale levensduur van de accu.
Een koude accu kan langzamer opladen dan een warme accu.
De vertraging voor warme/koude accu wordt aangegeven doordat het/de groene lampje(s) blijft/blijven knipperen, maar met het rode lampje continu AAN. Zodra de accu de juiste temperatuur heeft bereikt, gaat het rode lampje UIT en hervat de oplader de oplaadprocedure.

Elektronisch beveiligingssysteem

Li-Ion-gereedschappen zijn ontworpen met een elektronisch beveiligingssysteem dat de accu beschermt tegen overbelasting, oververhitting of diepe ontlading. Het gereedschap wordt automatisch uitgeschakeld en de accu moet worden opgeladen.

Belangrijke oplaadnotities

1. De oplader en de accu kunnen warm aanvoelen tijdens het opladen. Dit is een normale toestand en duidt niet op een probleem. Om de koeling van de accu na gebruik te vergemakkelijken, moet u voorkomen dat u de oplader of accu in een warme omgeving plaatst, zoals in een metalen schuur of een niet-geïsoleerde aanhanger.
2. Als de accu niet goed oplaadt:
   1. Controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten;
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitdoet;
   3. Als de oplaadproblemen aanhouden, breng dan het gereedschap, de accu en de oplader naar uw plaatselijke servicecentrum.
3. U kunt een gedeeltelijk gebruikte accu opladen wanneer u maar wilt, zonder nadelige gevolgen voor de accu.

Reinigingsinstructies voor de oplader

Gevaar voor elektrische schokken. Koppel de oplader los van het stopcontact voordat u hem schoonmaakt. Vuil en vet kunnen van de buitenkant van de oplader worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

Wandmontage

Sommige CRAFTSMAN-opladers zijn ontworpen om aan de muur te worden gemonteerd of om rechtop op een tafel of werkbank te staan. Als u ze aan de muur monteert, plaatst u de oplader binnen het bereik van een stopcontact en uit de buurt van een hoek of andere obstakels die de luchtstroom kunnen belemmeren. Gebruik de achterkant van de oplader als sjabloon voor de locatie van de montageschroeven op de muur. Monteer de oplader veilig met behulp van gipsplaatschroeven (apart verkrijgbaar) van minimaal 25,4 mm (1 inch) lang, met een schroefkopdiameter van 7–9 mm (0,28–0,35 inch), die in hout worden geschroefd tot een optimale diepte, waarbij ongeveer 5,5 mm (7/32 inch) van de schroef zichtbaar blijft. Lijn de sleuven aan de achterkant van de oplader uit met de zichtbare schroeven en plaats ze volledig in de sleuven.

OPMERKING: Probeer de CMCB101-oplader niet onder een bank of tafel te monteren.
OPMERKING: Monteer de CMCB101-oplader alleen met de oplaadlampjes naar boven gericht, richting het plafond.

VersaTrack™

Laad geen accu's op terwijl de oplader aan de Trackwall hangt.

CRAFTSMAN-opladers, met uitzondering van de CMCB101, kunnen worden opgeborgen op CRAFTSMAN VersaTrack™ Trackwall. Haken en accessoires worden apart verkocht. Raadpleeg het accessoireblad van de VersaTrack™ Trackwall voor meer informatie.

OPMERKING: De CMCB101-oplader is niet compatibel met CRAFTSMAN VersaTrack™ Trackwall.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

MONTAGE EN AANPASSINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert, bij het vervangen van de draad of vóór het schoonmaken.
Een onbedoelde start kan letsel veroorzaken.

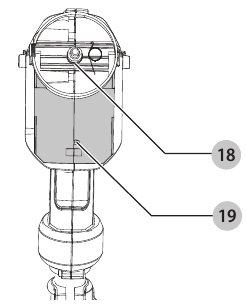

De beschermkap installeren

Fig. E

Fig. F

Verwijder nooit de beschermkap. Beschadiging of persoonlijk letsel kan het gevolg zijn.

GEBRUIK HET APPARAAT NOOIT ZONDER DAT DE BESCHERMKAP STEVIG OP ZIJN PLAATS ZIT.
De beschermkap moet altijd correct op het apparaat zijn bevestigd om de gebruiker te beschermen.

1. Verwijder de beschermkap schroef .
2. Schuif de beschermkap volledig op de trimmerkop . Zorg ervoor dat de lipjes op de beschermkap in de ribben op de trimmerkop grijpen.
3. Blijf de beschermkap erop schuiven totdat deze vastklikt ("snaps"). De vergrendellip moet in de behuizingssleuf klikken.
4. Steek met een kruiskopschroevendraaier de beschermkap schroef in en draai hem stevig vast.
5. Zodra de beschermkap is geïnstalleerd, verwijdert u de afdekking van het draad afsnijmes, dat zich aan de rand van de beschermkap bevindt.

De extra handgreep bevestigen

Fig. G

1. Plaats de extra handgreep op de bovenkant van de bovenste trimmerstang zoals weergegeven in Fig. G.
2. Schuif de beugel van de extra handgreep op de onderkant van de handgreep.
3. Draai de handgreepbouten van bovenaf door de handgreep en in de beugel.
4. Draai de handgreepbouten vast. Zorg ervoor dat de handgreep stevig is bevestigd door de handgreepklem te sluiten.
5. Om de positie van de extra handgreep aan te passen, opent u de handgreepklem en schuift u de handgreep omhoog en omlaag langs de stang totdat deze zich op de gewenste locatie bevindt. Sluit de klem om de handgreep op zijn plaats te vergrendelen.

De snijdraad vrijgeven

(Fig. A)

Tijdens het transport is de snijdraad aan de spoelbehuizing vastgeplakt.

• Verwijder de tape waarmee de snijdraad aan de spoelbehuizing is bevestigd.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert, wanneer u de draad vervangt of voordat u het apparaat schoonmaakt. Een onbedoelde start kan letsel veroorzaken.

De batterij plaatsen en verwijderen

Fig. H

OPMERKING: Voor het beste resultaat, zorg ervoor dat uw batterij volledig is opgeladen.

Om de batterij in de handgreep van het gereedschap te plaatsen, lijnt u de batterij uit met de rails in de handgreep van het gereedschap en schuift u deze in de handgreep totdat de batterij stevig in het gereedschap zit en ervoor zorgt dat deze niet losraakt.
Om de batterij uit het gereedschap te verwijderen, drukt u op de ontgrendelknop en trekt u de batterij stevig uit de handgreep van het gereedschap. Plaats hem in de oplader zoals beschreven in het hoofdstuk over de oplader in deze handleiding.

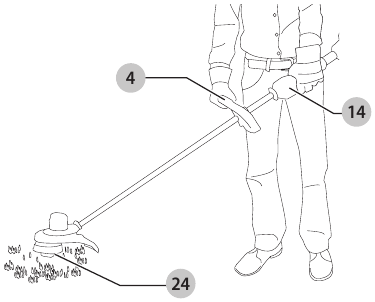

Juiste handpositie

Fig. I

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALTIJD de juiste handpositie zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het apparaat ALTIJD stevig vast, anticiperend op een plotselinge reactie.

De juiste handpositie vereist één hand op de hoofdhandgreep en één hand op de hulp handgreep .

De trimmer aan- en uitschakelen

(Fig. A)

Probeer nooit de trigger in de aan-stand te vergrendelen.

Om het apparaat in te schakelen, knijpt u in de vergrendelknop en vervolgens in de trekker (trigger) . Zodra het apparaat draait, kunt u de vergrendelknop loslaten. Om het apparaat uit te schakelen, laat u de trekker los.

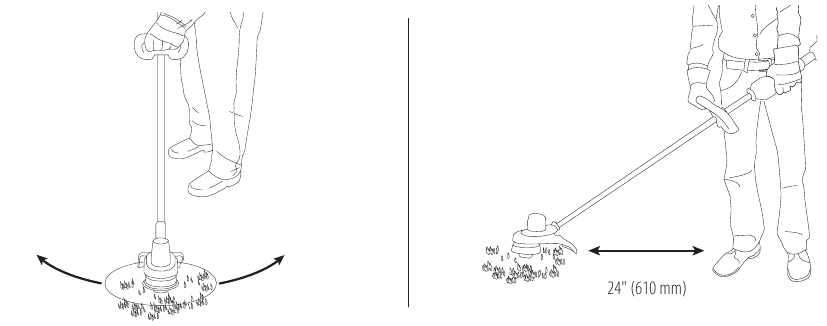

Trimmen

(Fig. J, K)

Fig. J, K

Terwijl de trimmer aan staat, kantelt u hem en zwaait u van links naar rechts, zoals weergegeven in Figuur J.
Houd een snijhoek van 5 ° tot 10 ° aan. Overschrijd 10 ° niet. Snijd met de punt van de draad.
Houd een minimale afstand van 610 mm (24") tussen de beschermkap en uw voeten aan, zoals weergegeven in Figuur K.

Converteren naar kantjesmodus

(Fig. A)

De kantjesgeleider mag alleen worden gebruikt in de kantjesmodus.

Verwijder de batterij uit de stroombron voordat u aanpassingen maakt.

De trimmer kan in de trimmodus of kantjesmodus worden gebruikt om overhangend gras langs gazonranden en bloembedden te trimmen.

Om de trimmer om te zetten naar de kantjesmodus:

1. Druk op de convert-to-edge-knop en draai de motorbehuizing 180 ° tegen de klok in, totdat de motorbehuizing in de kantjespositie vastklikt.
2. Om terug te keren naar de trimpositie, drukt u op de convert-to-edge-knop en draait u de motorbehuizing 180 ° met de klok mee terug naar de oorspronkelijke positie.

OPMERKING: U zult een snellere dan normale slijtage van de snijdraad ervaren als de trimmerdraad direct boven de stoep of een schurend oppervlak is gepositioneerd.

Werking in de kantjesmodus

(Fig. A)

Wanneer hij als kantjessnijder wordt gebruikt, kunnen stenen, metalen stukken en andere objecten met hoge snelheid door de draad worden weggeslingerd. De trimmer en de beschermkap zijn ontworpen om het gevaar te verminderen.

Zorg er echter voor dat andere personen en huisdieren zich op minstens 30 m (100') afstand bevinden. Optimale snijresultaten worden bereikt op randen die dieper zijn dan 50 mm (2").

• Gebruik deze trimmer niet om geulen te maken.
• Gebruik de kantjesgeleider om de trimmer te geleiden.
• Plaats de kantjesgeleider op de rand van de stoep of een schurend oppervlak, zodat de snijdraad zich boven het gras of het vuil bevindt dat moet worden bewerkt.
• Om dichter bij de rand te snijden, kantelt u de trimmer iets.

Snelheidsregelschakelaar

(Fig. A)

Deze draadtrimmer geeft u de keuze om op een efficiëntere snelheid te werken om de looptijd voor grotere klussen te verlengen, of de trimmersnelheid te versnellen voor krachtigere snijprestaties.

Om de trimmer te versnellen, duwt u de snelheidsregelschakelaar naar voren in de richting van de hulp handgreep in de "HI"-stand. Deze modus is het beste voor het snijden door dikkere begroeiing en voor toepassingen die een hoger toerental vereisen.

Om de looptijd te verlengen, trekt u de snelheidsregelschakelaar terug naar de batterijbehuizing in de "LO"-stand. Deze modus is het beste voor grotere projecten die meer tijd nodig hebben om te voltooien.

OPMERKING: In de "HI"-modus is de looptijd korter dan wanneer de trimmer in de "LO"-modus staat.

Draadtoevoerknop

(Fig. A)

Met de draadtoevoerfunctie kunt u de lengte van de beschikbare snijdraad verlengen tijdens het trimmen.

• Om de snijdraad te verlengen, drukt u de draadtoevoerknop volledig in tijdens het trimmen en laat u deze vervolgens los.

OPMERKING: De trimmer stopt met snijden wanneer de draadtoevoerknop wordt ingedrukt en hervat het snijden wanneer deze wordt losgelaten.

OPMERKING: Voor de maximale draadlengte drukt u meerdere keren op de knop totdat u de snijdraad de beschermkap hoort raken. Blijf niet op de draadtoevoerknop drukken zodra de maximale lengte is bereikt. Dit resulteert in overmatige toevoer en verbruikt snel draad.

Handige snijtips

(Fig. I)

• Gebruik de punt van de draad om te snijden; forceer de draadkop niet in ongesneden gras. Gebruik de kantjesgeleider langs bijvoorbeeld hekken, huizen en bloembedden voor de beste resultaten.
• Draad- en spijlenhekken veroorzaken extra draadslijtage, zelfs breuk. Stenen en bakstenen muren, stoepranden en hout kunnen de draad snel verslijten.
• Zorg ervoor dat de spoelkap niet over de grond of andere oppervlakken sleept.
• Bij lange begroeiing, snijdt u van boven naar beneden en niet hoger dan 330 mm (13").
• Houd de trimmer gekanteld naar het gebied dat wordt gesneden; dit is het beste snijgebied.
• De trimmer snijdt wanneer het apparaat van links naar rechts wordt bewogen. Dit voorkomt dat er vuil naar de gebruiker wordt geslingerd.
• Vermijd bomen en struiken. Boomschors, houten sierlijsten, gevelbekleding en hekpalen kunnen gemakkelijk worden beschadigd door de draad.

Snijdraad / draadtoevoer

Uw trimmer gebruikt TWIST-nylondraad met een diameter van 2 mm (.080"). Tijdens gebruik zullen de uiteinden van de nylondraden gerafeld en versleten raken. De snijdraad zal sneller slijten en meer toevoer vereisen als het snijden of kantjes snijden langs stoepen of andere schurende oppervlakken gebeurt, of als er zwaarder onkruid wordt gesneden.

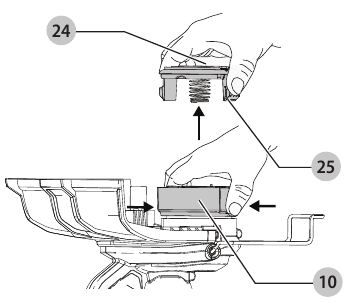

Verstoppingen en verwarde draad verwijderen

Fig. L

Verwijder de batterij uit de trimmer voordat u onderdelen monteert, afstelt of accessoires vervangt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het apparaat per ongeluk start.

Van tijd tot tijd, vooral bij het snijden van dik of stengelachtig onkruid, kan de draadtoevoerhuls verstopt raken met sap of ander materiaal en zal de draad als gevolg hiervan vast komen te zitten. Om de verstopping te verhelpen, volgt u de onderstaande stappen.

Om schade aan het apparaat te voorkomen, als de snijdraad voorbij het trimmerblad uitsteekt, knipt u deze af zodat deze net het blad bereikt.

1. Verwijder de batterij uit het apparaat.
2. Druk op de ontgrendellipjes op de spoelkap en verwijder de spoelkap van de spoelbehuizing .
3. Trek de nylondraadspoel eruit en verwijder eventuele gebroken draad of snijresten uit het spoelgebied.
4. Plaats de spoel op het apparaat zoals beschreven in De spoel vervangen.

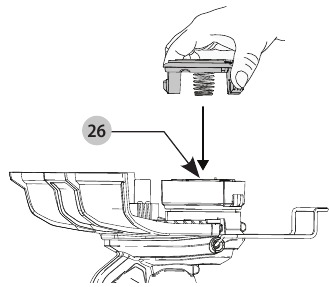

De spoel vervangen

(Fig. L, M)

Fig. M

Het gebruik van accessoires die niet door CRAFTSMAN worden aanbevolen voor gebruik met dit apparaat, kan gevaarlijk zijn.

Gebruik geen messen of andere accessoires of hulpstukken dan die door CRAFTSMAN worden aanbevolen op deze trimmer/kantjessnijder. Dit kan leiden tot ernstig letsel of productschade.

Laad de nylondraad (bulk of voorgewikkelde vervangingsspoel) zoals weergegeven in deze handleiding.
GEBRUIK ALLEEN TWISTED NYLON MONOFILAMENT DRAAD MET EEN DIAMETER VAN 2 MM (.080"). Gebruik geen gekartelde of dikkere draad, omdat deze de motor overbelasten en oververhitting veroorzaken. Deze draad is verkrijgbaar bij uw plaatselijke dealer of erkende servicecentrum.

1. Verwijder de batterij uit het apparaat.
2. Druk op de ontgrendellipjes op de spoelkap , en verwijder de spoelkap van de spoelbehuizing .
3. Vervang voor het beste resultaat de spoel door CRAFTSMAN Model # CMZST080.
4. Als de hendel in de basis van de behuizing losraakt, plaatst u deze terug in de juiste positie voordat u een nieuwe spoel in de behuizing plaatst.
5. Verwijder al het vuil en gras van de spoelkap en spoelbehuizing.
6. Maak het uiteinde van de snijdraad los en leid de draad in de oogje.
7. Neem de nieuwe spoel en duw deze op de nok in de behuizing. Draai de spoel iets totdat deze vastzit.
8. De draad moet ongeveer 136 mm (5‑3/8") uit de behuizing steken.
9. Lijn de ontgrendellipjes op de spoelkap uit met de sleuven in de spoelbehuizing.
10. Klik de spoelkap terug door de ontgrendellipjes in te drukken en in de spoelbehuizing te drukken.
11. Duw de kap op de behuizing totdat deze stevig vastklikt.

OPMERKING: Zorg ervoor dat de kap volledig is geplaatst, luister naar twee hoorbare klikken om er zeker van te zijn dat beide ontgrendellipjes correct zijn geplaatst. Schakel het apparaat in. Binnen enkele seconden hoort u de nylondraad automatisch op de juiste lengte worden afgesneden.

OPMERKING: Andere vervangende onderdelen (beschermkappen, spoelkappen, enz.) zijn verkrijgbaar via erkende servicecentra. Om uw plaatselijke servicepunt te vinden, belt u: 1‑888‑331‑4569 of gaat u naar www.craftsman.com.

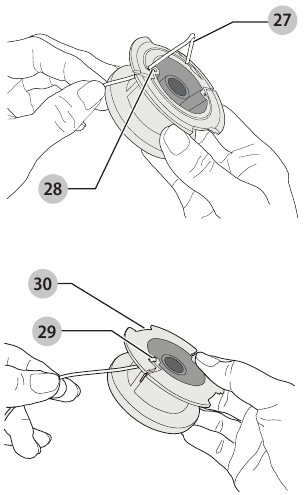

Spoel terugspoelen vanaf bulkdraad

(Fig. M, N)

Fig. N

Gebruik alleen TWISTED draad met een diameter van 2 mm (.080")

Bulkdraad is ook te koop bij uw plaatselijke winkelier.
OPMERKING: Handgewikkelde spoelen van bulkdraad raken waarschijnlijk vaker in de knoop dan in de fabriek gewikkelde CRAFTSMAN-spoelen. Voor het beste resultaat worden in de fabriek gewikkelde spoelen aanbevolen.

1. Verwijder de batterij uit het apparaat.
2. Verwijder de lege spoel van het apparaat zoals beschreven in De spoel vervangen.
3. Verwijder alle resterende snijdraad van de spoel.
4. Maak een vouw aan het uiteinde van de snijdraad op ongeveer 19 mm (3/4") . Voer de snijdraad in een van de draadverankeringssleuven .
5. Steek het 19 mm (3/4") uiteinde van de bulkdraad in het gat in de spoel naast de sleuf. Zorg ervoor dat de draad strak tegen de spoel wordt getrokken.
6. Wikkel de snijdraad op de spoel in de richting van de pijl op de spoel. Zorg ervoor dat u de draad netjes en in lagen opwikkelt. Niet kruiselings.
7. Wanneer de opgewikkelde snijdraad de uitsparingen bereikt, snijdt u de draad af.
8. Plaats de spoel op het apparaat zoals beschreven in
   De spoel vervangen.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert, bij het vervangen van de draad of vóór het reinigen. Een onbedoelde start kan letsel veroorzaken.

Uw CRAFTSMAN-gereedschap is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een continue, bevredigende werking is afhankelijk van een goed onderhoud van het gereedschap en regelmatige reiniging.

Reiniging

Blaas vuil en stof uit alle ventilatieopeningen met schone, droge lucht ten minste één keer per week. Om het risico op oogletsel te minimaliseren, draagt u altijd een ANSI Z87.1-goedgekeurde oogbescherming bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap in een vloeistof.

Accessoires

Aangezien accessoires, anders dan die welke door CRAFTSMAN worden aangeboden, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door CRAFTSMAN aanbevolen accessoires met dit product worden gebruikt.

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw lokale dealer of erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met CRAFTSMAN via 1‑888‑331‑4569.

Beschermkap vervangen

(Fig. E, F)

Gebruik het apparaat nooit zonder de beschermkap stevig op zijn plaats. Schade of persoonlijk letsel kan het gevolg zijn.

Huidige beschermkap verwijderen

1. Verwijder de schroef van de beschermkap zoals weergegeven in Fig. E.
2. Schuif de beschermkap eraf.

Nieuwe beschermkap monteren

1. Schuif de beschermkap op zijn plaats zoals weergegeven in Fig. F.
2. Plaats de schroef van de beschermkap terug en draai deze stevig vast .

Versatrack™

Fig. O

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Om het risico op ernstig persoonlijk letsel te verminderen, mag u geen beschadigde Versatrack™-ophanghaak of Versatrack™-trackwall gebruiken. Een beschadigde Versatrack™-ophanghaak of Versatrack™-trackwall kan het gewicht van het gereedschap niet dragen.

Om het risico op ernstig persoonlijk letsel te verminderen, mag u het gereedschap NIET boven het hoofd hangen of voorwerpen aan de ophanghaak hangen. Hang het gereedschap ALLEEN aan de Versatrack™-trackwall met behulp van de ophanghaak.

Zorg ervoor dat het gewicht van het gereedschap niet hoger is dan het maximale gewicht van 9 kg (20 lb) voor de geselecteerde Versatrack™-haak.

Wanneer u voorwerpen aan een Versatrack™-trackwallrail hangt, moet u de gereedschappen voldoende uit elkaar plaatsen om niet meer dan 35 kg (75 lb) per strekkende voet te overschrijden.

Versatrack™-accessoires bevestigen compatibele gereedschappen veilig aan het Versatrack™-trackwallsysteem.

1. Schakel het gereedschap uit, verwijder de accu en accessoires.

Elk product met blootliggende snijtanden moet veilig worden afgedekt als het op de Versatrack™-trackwall wordt geplaatst.

2. Klap de integrale ophanghaak open of trek deze open . Hij klikt vast wanneer hij in de juiste positie is vergrendeld.
3. Monteer de integrale ophanghaak aan de Versatrack™-trackwall.

OPMERKING: Versatrack™-accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw lokale dealer of erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met CRAFTSMAN via 1‑888‑331‑4569.

Reparaties

De oplader en de accu zijn niet te repareren. Er bevinden zich geen te repareren onderdelen in de oplader of de accu.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en aanpassingen (inclusief inspectie en vervanging van de borstels, indien van toepassing) worden uitgevoerd door een CRAFTSMAN-fabrieksservicecentrum of een door CRAFTSMAN erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Door uw product te registreren, kunt u een efficiëntere garantieservice verkrijgen als er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsverlies, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is volgens de Federal Consumer Safety Act.
• Registreer u online op www.craftsman.com/registration

Drie jaar beperkte garantie

CRAFTSMAN zal alle defecten als gevolg van defecte materialen of vakmanschap gedurende drie jaar vanaf de aankoopdatum kosteloos repareren of vervangen. Deze garantie dekt geen defecten aan onderdelen als gevolg van normale slijtage of misbruik van het gereedschap. Voor meer informatie over de dekking van de garantie en informatie over de reparatie van de garantie, gaat u naar www.craftsman.com of belt u naar 1‑888‑331‑4569. Deze garantie is niet van toepassing op accessoires of schade veroorzaakt door reparaties die door anderen zijn uitgevoerd of geprobeerd. DEZE BEPERKTE GARANTIE WORDT GEGEVEN IN PLAATS VAN ALLE ANDERE GARANTIES, INCLUSIEF DE IMPLICIETE GARANTIE VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL, EN SLUIT ALLE INCIDENTELE OF GEVOLGSCHADE UIT. Sommige staten staan geen beperkingen toe op de duur van een impliciete garantie of de uitsluiting of beperking van incidentele of gevolgschade, dus deze beperkingen zijn mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten en u kunt andere rechten hebben die per staat of provincie verschillen.

90 DAGEN GELD-TERUG-GARANTIE
Als u om welke reden dan ook niet volledig tevreden bent over de prestaties van uw CRAFTSMAN-gereedschap of -spijkerapparaat, kunt u het binnen 90 dagen na de aankoopdatum retourneren met een aankoopbewijs voor een volledige terugbetaling – zonder vragen.

LATIJNS-AMERIKA: Deze garantie is niet van toepassing op producten die in Latijns-Amerika worden verkocht. Voor producten die in Latijns-Amerika worden verkocht, raadpleegt u de landspecifieke garantie-informatie in de verpakking, belt u het lokale bedrijf of raadpleegt u de website voor garantie-informatie.

GRATIS VERVANGING VAN WAARSCHUWINGSETIKETTEN: Als uw waarschuwinglabels onleesbaar zijn geworden of ontbreken, belt u 1‑888‑331‑4569 voor een gratis vervanging.

Referenties

• Home | CRAFTSMAN® | CRAFTSMAN
• Call2Recycle | United StatesCall2Recycle | United States
• Create Account | CRAFTSMAN

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

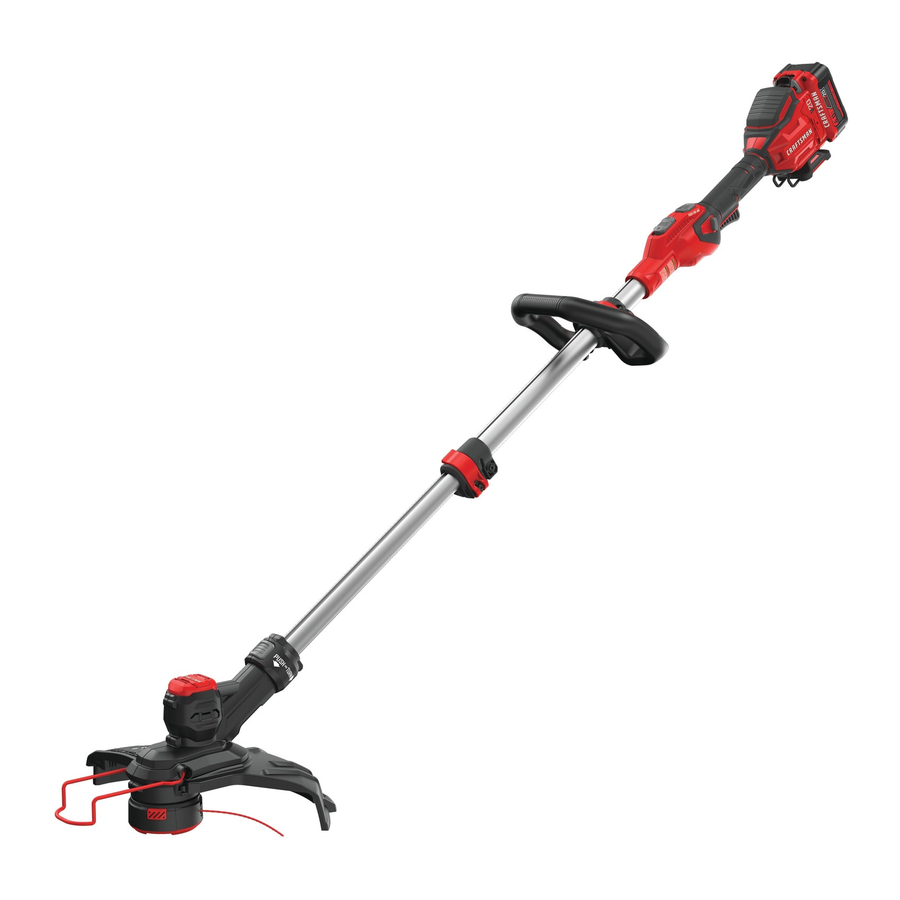

Download CRAFTSMAN CMCST910M1, CMCST910 - 20V Max String Trimmer/Edger Handleiding

Beschikbare talen
