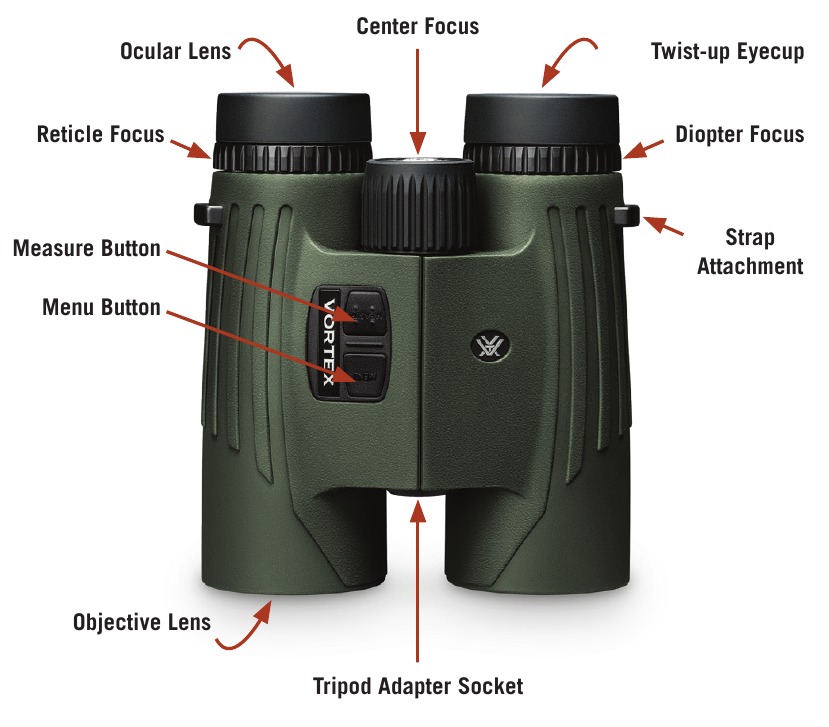

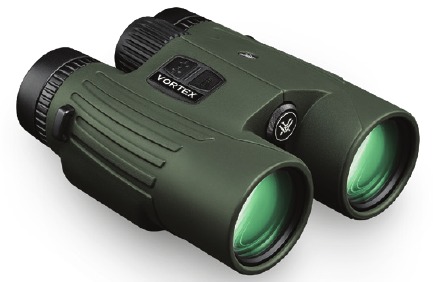

OVERZICHT

Afbeeldingen zijn uitsluitend ter illustratie. Het product kan enigszins afwijken van wat wordt getoond.

INTRODUCTIE

De Fury^® HD 5000 is een uiterst effectieve, hoek-gecompenseerde laser rangefinding verrekijker, bedoeld voor jagers, boogschutters en schutters. De primaire HCD (Horizontal Component Distance)-modus biedt essentiële hoek-gecompenseerde afstandsinformatie die vereist is door de overgrote meerderheid van geweer- en boogschutters in een eenvoudige, snel af te lezen weergave.
De Fury^® HD 5000 heeft ook een LOS (Line of Sight)-modus en scanfunctie, samen met aanpassingen voor het aflezen in yards of meters en het instellen van de helderheid van het display.

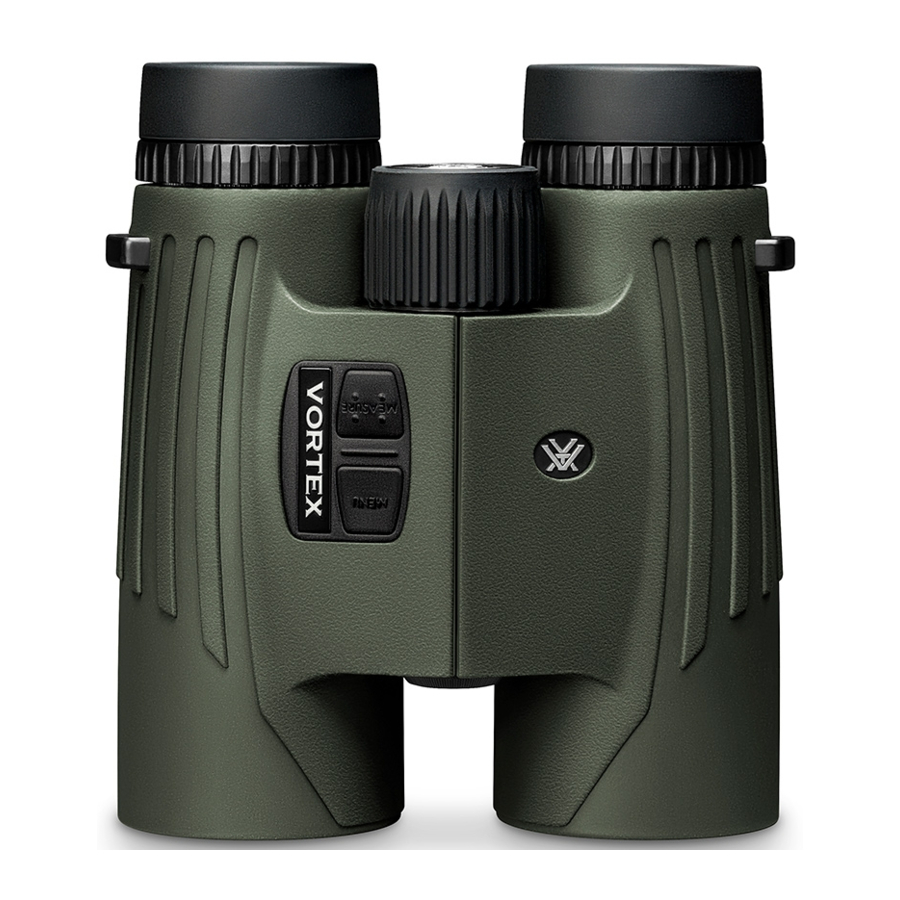

BASISBEDIENING

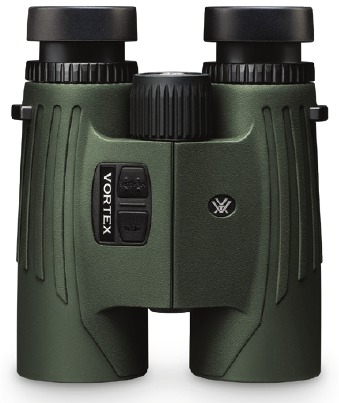

De oogschelpen aanpassen
De oogschelpen op een Fury^® HD 5000 draaien op en neer zodat elke kijker het volledige beeld kan zien en kan genieten van comfortabel kijken—met of zonder bril.
Wanneer u geen bril of zonnebril draagt, houdt u de oogschelpen volledig uitgeschoven. Voor de beste weergave bij het dragen van een bril, draait u de oogschelpen omlaag.

De interpupillaire afstand aanpassen
De interpupillaire afstand (IPD) is de afstand tussen de centra van de linker- en rechteroogpupillen. Stem de IPD van uw ogen af op die van de verrekijker, zodat u een enkel beeld ziet zonder schaduw. Draai de verrekijker naar binnen of naar buiten om uw ogen op de oculaire lenzen te richten.

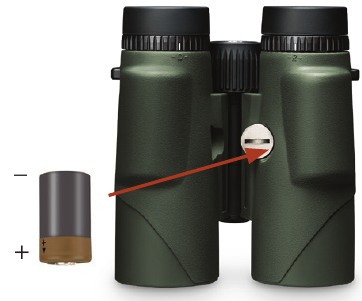

Batterij plaatsen
Open het batterijvak en plaats de CR2-batterij die is meegeleverd met de Fury^® HD 5000.
Plaats de batterij met de positieve kant naar binnen.

Inschakelen
Om de Fury^® HD 5000 in te schakelen en voor te bereiden op afstandsmeting, drukt u op de Measure (Meten) button (knop) en laat u deze los. Het HCD- of LOS-meetscherm wordt weergegeven. De Fury^® schakelt automatisch uit na tien seconden van niet-gebruik.

Pictogram batterij bijna leeg
Het pictogram batterij bijna leeg gaat branden bij 25% en blijft branden tot er geen stroom meer is.

Het afstandsmetende display en de verrekijker correct scherpstellen
Voor de beste weergaven volgt u dit proces om het display, de centrale scherpstelling en de dioptrie correct in te stellen. Kies een object dat zich op ongeveer 20 meter afstand van u bevindt en blijf op dezelfde plek staan totdat u de verrekijker voor uw ogen hebt aangepast.

1. Schakel de verrekijker in en sluit uw linkeroog.
2. Terwijl u het afstandsmetende display met uw rechteroog bekijkt, stelt u uw rechteroog scherp op het object en past u het centrale scherpstelwiel aan totdat het object scherp is. Laat het centrale scherpstelwiel in deze positie staan.


3. Pas vervolgens met behulp van de retikel scherpstelring de retikelscherpstelling aan om het display scherp te stellen. Zodra dit is gebeurd, hoeft u het afstandsmetende display niet meer opnieuw scherp te stellen.


4. Sluit uw rechteroog of bedek de rechter objectieflens met uw hand. Kijk met uw linkeroog naar het object en stel de dioptrie zo in dat het object scherp is. Noteer deze dioptrie-instelling voor het geval u deze opnieuw moet instellen. Vanaf dit punt hoeft u alleen nog maar het centrale scherpstelwiel te gebruiken.

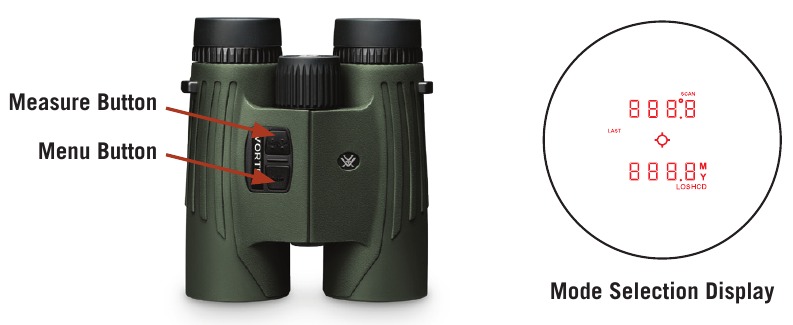

Modusselectie
Uw Fury^® HD 5000 is in de fabriek ingesteld op de hoekcompenserende HCD-afstandsmodus, de beste doelmodus, yards en maximale helderheid. Voor de meeste gebruikers zijn dit de voorkeursinstellingen.
Om de modi te wijzigen: druk op de Measure (Meten) button (knop) en laat deze los om in te schakelen en houd vervolgens de Menu button (knop) ten minste vier seconden ingedrukt. Zodra het Mode Selection (Modusselectie) screen (scherm) wordt weergegeven, laat u de button (knop) los.
Terwijl u door Mode Selection (Modusselectie) loopt, kunt u op elk moment afsluiten en uw instellingen opslaan door de Menu button (knop) ten minste vier seconden ingedrukt te houden—de Fury^® keert terug naar de inschakelconditie.

MODUSSELECTIES INSTELLEN EN OPSLAAN

Selectie afstandsmodus
Kies tussen de HCD- en LOS-modus.
Na het activeren van de modusselectie drukt u op de knop Meten om te schakelen tussen de HCD- en LOS-weergave. Druk op de knop Menu om uw gewenste keuze op te slaan en naar het scherm voor de selectie van yards/meters te gaan.

Weergaveselectie
Kies tussen yards- en meterweergave.
Druk op de knop Meten om te schakelen tussen de yards- en meterweergave. Druk op de knop Menu om uw gewenste keuze op te slaan en naar het scherm voor de helderheidsselectie te gaan.

Helderheidsselectie
Kies tussen vijf helderheidsinstellingen.
De Fury^® HD 5000 biedt vijf verlichtingsinstellingen. Druk op de knop Meten om door de vijf helderheidsinstellingen te bladeren. Druk op de knop Menu om uw gewenste instelling op te slaan en terug te gaan naar de doelmodusselectie.

Doelmodusselectie
Uitleg doelmodus
De Fury^® HD 5000 biedt twee doelmodi: Beste modus en Laatste modus.

Beste modus
Uw Fury^® HD 5000 is vooraf ingesteld op de beste doelmodus. Dit is de standaardmodus die het bereik van het doelwit levert met het sterkste bereikresultaat. De beste modus is de aanbevolen doelmodus voor de meeste situaties.

Laatste modus
Geeft de verste afstand weer bij het pannen en scannen. Deze modus is ideaal voor het bepalen van het bereik van een specifiek doelwit achter een groep objecten zoals struiken, bomen, rotsen, enz.

Doelmodi instellen
Druk op de knop Meten om te schakelen tussen de weergaven Beste en Laatste. Druk op de knop Menu om uw gewenste keuze op te slaan en terug te gaan naar het HCD/LOS-selectiescherm.

Om de modusselectie te verlaten en instellingen op te slaan, houdt u de knop Menu vier seconden ingedrukt. Instellingen worden ook opgeslagen wanneer Fury^® automatisch wordt uitgeschakeld.

Afstand bepalen
Terwijl de Fury^® HD 5000 is ingeschakeld, plaatst u het dradenkruis op het doelobject en drukt u op de knop Meten om de afstand te meten. Als de laser niet in staat is om het bereik te bepalen vanwege de reflectiviteit van het doelwit, ziet u een weergave die lijkt op de hier getoonde weergave. Om het bereik van een nieuw doelwit te bepalen, richt u eenvoudigweg opnieuw en drukt u nogmaals op de knop Meten.

Scanbereik bepalen
Activeer scanbereik bepalen door de knop Meten ingedrukt te houden. Als u de knop ingedrukt houdt, wordt de afstand continu gemeten terwijl u heen en weer over de doelobjecten beweegt. De richtcirkel knippert terwijl u pan. Door de knop Meten los te laten, keert de laser terug naar de inschakelconditie (Power Up Condition).

Uitleg afstandsmodi
De Fury^® HD 5000 biedt twee afstandsmodi: HCD (Horizontale componentafstand) en LOS (zichtlijn). Beide modi bieden een scanfunctie.

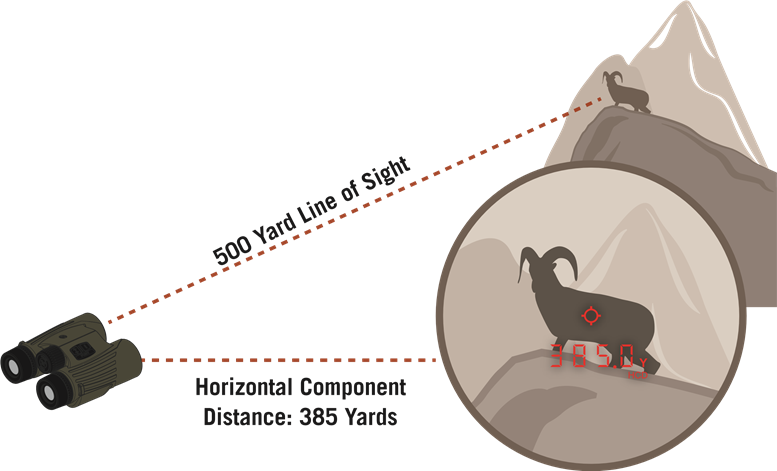

HCD-modus
De HCD-afstandsweergave is bedoeld als de primaire modus—die wordt gebruikt voor de meeste toepassingen voor geweer- en boogschieten. Het weergegeven afstandsgetal is de kritieke horizontale componentafstand.

De HCD-modus gebruiken
Gebruik de HCD-afstandsmodus in de volgende situaties:

• Geweer schieten op vlak terrein op elke afstand.
• Geweer schieten tot afstanden van 800 yards met lichte hellingen (minder dan 15°).
• Geweer schieten tot afstanden van 400 yards met matige hellingen (15° tot 30°).
• Voor alle boogschieten.

Het weergegeven HCD-afstandsgetal is gecorrigeerd voor de schothoek en vereist geen extra gebruikersinvoer; schutters gebruiken eenvoudigweg de juiste kogelvalcorrectie voor vlak terrein en windaanpassing voor het weergegeven bereik en schieten. Boogschutters gebruiken de juiste vizierpin voor vlak terrein voor het weergegeven bereik en schieten.

LOS-modus
De LOS-modus (zichtlijn) is bedoeld voor geweerschutters die hellingscorrigerende ballistische gegevenskaarten, ballistische mobiele telefoonapplicaties of andere apparaten met ballistische programma's gebruiken en die schieten op afstanden van meer dan 500 yards en met hellingen groter dan 15°. De meeste schutters en boogschutters hebben de LOS-modus niet nodig.
Het afstandsgetal dat in de LOS-modus wordt weergegeven, is het werkelijke zichtlijnbereik zonder ballistische correctie voor helling. De meeste van de meest gebruikte ballistische apparaten kunnen een onafhankelijke hellingscorrectie bieden voor kogelvalgegevens en vereisen de werkelijke zichtlijnafstandinvoer. Het gebruik van het LOS-bereik bij het berekenen van kogelwindevingen onder deze omstandigheden met steile hellingen/lange afstanden levert een hogere mate van nauwkeurigheid op dan het gebruik van het HCD-bereik.
Om te gebruiken, voert u eenvoudigweg het LOS-afstandsgetal in het elektronische apparaat in of gebruikt u het LOS-bereik bij het raadplegen van ballistische gegevenskaarten met hellingscorrectie.

LOS-modus - helling
In de LOS-modus wordt een extra getal boven het afstandsgetal weergegeven. Dit getal is de hellingshoek, weergegeven in graden.
Het hellingshoekgetal kan worden ingevoerd in ballistische programma's of veldkaarten om de precieze kogelvallen in bergachtig terrein te helpen berekenen voor de hellingshoek.

Scanfunctie
De scanfunctie kan worden gebruikt om bewegende doelen te bepalen of om kleinere doelen op uniforme achtergronden te bepalen en werkt in zowel afstands- als doelmodi. Zodra het apparaat is ingeschakeld, houdt u de knop Meten ingedrukt en scant u heen en weer, waarbij u let op veranderingen in het afstandsgetal terwijl de richtcirkel over doelobjecten beweegt. De verlichte "Scan"-pictogramweergave geeft aan dat scanbereik bepalen is geactiveerd.

Statief gebruiken voor afstands bepaling
Het gebruik van een statief om de Fury^® HD 5000 te stabiliseren, zal uw vermogen om kleine doelen op grotere afstanden te bepalen aanzienlijk vergroten. Om op een statief te gebruiken, moet u een statiefadapter voor verrekijkers gebruiken. Het dradenkruis kan gekanteld lijken, afhankelijk van het niveau van het statief.

Tips voor afstands bepaling
Afstandsbepalende verrekijkers werken door een korte lichtpuls uit te zenden die op een doelobject is gericht. De afstand wordt bepaald door de tijd die het licht nodig heeft om uit te zenden en terug te keren naar de interne ontvanger van de laser. Het vermogen van een laser om het bereik af te lezen, kan door veel dingen worden beïnvloed—voornamelijk met betrekking tot de doelobjecten.

• Lichte kleuren reflecteren meestal beter dan donkere kleuren.
• Houd er rekening mee dat sneeuw, regen en mist een negatief effect hebben op het afstands bepalingsvermogen.
• Glanzende, reflecterende oppervlakken reflecteren meestal beter dan doffe oppervlakken met textuur. Dierenhaar reflecteert niet zo goed als een hard oppervlak.
• Het bepalen van de afstand onder een bewolkte hemel kan de laserprestaties verbeteren in vergelijking met heldere zonnige omstandigheden.
• Stevige objecten, zoals een rots, reflecteren beter dan struiken.
• Vlakke oppervlakken loodrecht op de laserpuls reflecteren beter dan gebogen oppervlakken of oppervlakken die schuin staan ten opzichte van de laserpuls.
• Het bepalen van de afstand over water kan soms valse reflecties en metingen veroorzaken.
• Op grotere afstanden zijn grote objecten gemakkelijker te bepalen dan kleine objecten.
• Als u moeite heeft met het bepalen van de afstand tot een dier of object, probeer dan de afstand tot een ander object in de buurt te bepalen of gebruik de scanfunctie om heen en weer te pannen terwijl u let op veranderingen in het afstandsgetal.

ACCESSOIRES

Draagtas
De beschermhoes biedt een veilige opslag tussen de kijksessies. De draagriem is al aan de tas bevestigd.

Lensdoppen
Een regenhoes voor de oculaire lenzen en bevestigde objectieflensdoppen zijn inbegrepen. Gebruik deze doppen om de lenzen te beschermen wanneer u niet kijkt.

Nekriem
Bevestig de gevoerde nekriem in drie eenvoudige stappen.

1. Duw een paar centimeter van de riem door de riembevestiging op de verrekijker.



2. Houd de gesp vast en haal het uiteinde van de riem door de gesp.



3. Pas de totale lengte aan en trek vervolgens strak totdat de riem in de gesp is vastgezet.


OPMERKING: Als u een ander type riem gebruikt, bevestig dan nooit metalen o-ringen rechtstreeks op de riembevestiging.

Lensverzorging
Behoud de optische schittering van uw verrekijker door lensoppervlakken vrij te houden van vuil, olie en stof.

Bescherm lenzen buitenshuis
Maak gebruik van de meegeleverde oculair- en bevestigde objectieflensdoppen om de lenzen te beschermen wanneer u niet kijkt. Als de optiek is blootgesteld aan vocht, laat de doppen eraf en laat de optiek volledig drogen voordat u ze in de tas opbergt.

Houd lenzen schoon
Om van de beste beelden door uw verrekijker te genieten, moet u de buitenlenzen regelmatig schoonmaken:

1. Verwijder stof of vuil van lenzen voordat u ze afveegt. Gebruik een spuitbus met perslucht, een zachte kameelharen borstel of een acryl optische borstel.
2. Verwijder vlekken, vingerafdrukken of olie van wimpers van de lenzen. Adem op de lenzen zodat ze beslaan en gebruik vervolgens een niet-schurende lensdoek om de lenzen schoon te maken.

OPMERKING: Gebruik lensreinigingsvloeistof en optisch papier om lenzen schoon te maken. Gebruik nooit tissues, zwaar katoen of flanellen kleding op lenzen—deze materialen kunnen het oppervlak van een lens bekrassen.

Verrekijkers zijn niet bedoeld om naar de zon of een andere intense lichtbron te kijken. Dergelijke beelden kunnen het netvlies en het hoornvlies van uw ogen beschadigen—zelfs tot het punt van blindheid.

FCC-VEREISTEN

De gebruikershandleiding of instructiehandleiding voor een opzettelijke of onopzettelijke radiator waarschuwt de gebruiker dat wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig kunnen maken.
OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

VEILIGHEID EN VOORZORGSMAATREGELEN

Staar niet in de bundel en kijk niet rechtstreeks zonder laserbescherming. Continu in de bundel staren gedurende langere tijd kan schade aan uw ogen veroorzaken. Indien correct gebruikt, is dit apparaat veilig voor uw ogen en is laserbescherming niet nodig.

• Gebruik de juiste batterij (CR2) en de juiste batterijoriëntatie.
• Kijk niet naar de zon.
• Activeer de Menu (Menu) of Measure (Meten) knoppen niet terwijl u op het oog richt of in de objectieflens kijkt.
• Niet demonteren.
• Laat kinderen niet met het apparaat spelen.

Gebruik van bedieningselementen, aanpassingen of het uitvoeren van andere procedures dan hierin gespecificeerd, kan leiden tot gevaarlijke blootstelling aan laserstraling.

VIP-GARANTIE
ONZE ONVOORWAARDELIJKE BELOFTE AAN U.
We beloven het product te repareren of te vervangen. Helemaal gratis.

• Onbeperkt
• Onvoorwaardelijk
• Levenslange garantie

Meer informatie op VortexOptics.com service@VortexOptics.com • 800-426-0048
Opmerking: de VIP-garantie dekt geen verlies, diefstal, opzettelijke schade of cosmetische schade die de productprestaties niet beïnvloedt.

© 2019 Vortex Optics
® Geregistreerd handelsmerk en TM handelsmerk van Vortex Optics
