VORTEX DIAMONDBACK HD Handleiding
SPECIFICATIES
 |  | |||
| VERGROTING X OBJECTIEFLENSDIAMETER | 8x28 | 10x28 | 8x32 | 10x32 |
| LINEAIR GEZICHTSVELD (@1000 YARDS) | 332' | 273' | 426' | 340' |
| HOEKGEZICHTSVELD | 6.2° | 5.1˚ | 8.1˚ | 6.5˚ |
| KORTSTE SCHERPSTELAFSTAND | 6.0' | 6.0' | 5.0' | 6.0' |
| OOGAFSTAND | 18.0mm | 16.0mm | 16.0mm | 14.0mm |
| INTERPUPILLAIRE AFSTAND | 55mm - 72mm | 57mm - 73mm | 55mm - 72mm | 57mm - 73mm |
| DIOPTRIEBEREIK | ±3 | ±3 | ±4 | ±4 |
| HOOGTE | 4.6" | 4.6" | 4.4" | 4.4" |
| BREEDTE | 4.5" | 4.5" | 5.0" | 5.0" |
| GEWICHT | 13.7 oz. | 13.3 oz. | 15.9 oz. | 16.0 oz. |
Afbeeldingen zijn alleen ter illustratie. Het product kan enigszins afwijken van wat wordt getoond.
 |  |  | |||
| VERGROTING X OBJECTIEFLENSDIAMETER | 8x42 | 10x42 | 10x50 | 12x50 | 15x56 |
| LINEAIR GEZICHTSVELD (@1000 YARDS) | 393' | 330' | 315' | 271' | 230' |
| HOEKGEZICHTSVELD | 7.5˚ | 6.3˚ | 6.0˚ | 5.2˚ | 4.4˚ |
| KORTSTE SCHERPSTELAFSTAND | 5.0' | 5.0' | 6.0' | 6.0' | 14.0' |
| OOGAFSTAND | 17.0mm | 15.0mm | 17.0mm | 14.0mm | 15.6mm |
| INTERPUPILLAIRE AFSTAND | 55mm - 73mm | 55mm - 73mm | 60mm - 75mm | 60mm - 75mm | 59mm - 76mm |
| DIOPTRIEBEREIK | ±4 | ±4 | ±5 | ±5 | ±3 |
| HOOGTE | 5.7" | 5.7" | 6.6" | 6.4" | 7.1" |
| BREEDTE | 5.1" | 5.1" | 5.3" | 5.3" | 5.8" |
| GEWICHT | 21.8 oz. | 21.3 oz. | 30.0 oz. | 28.9 oz. | 34.8 oz. |

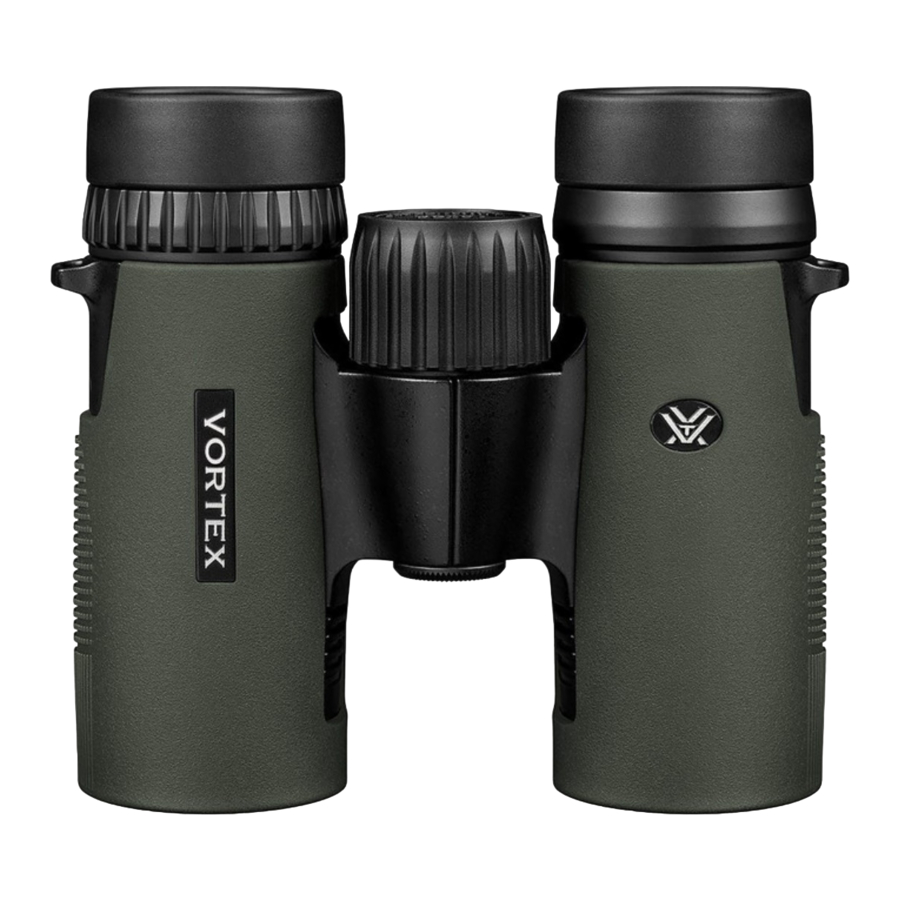

DIAMONDBACK® HD VERREKIJKERS

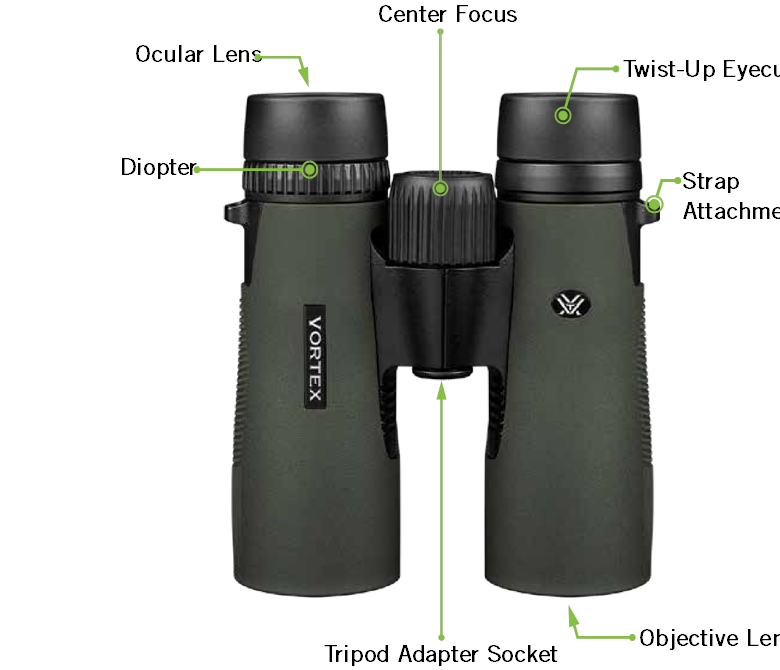

Productoverzicht
De Diamondback® HD is gemaakt voor jagers die veeleisende, betrouwbare optiek nodig hebben en levert een scherpe resolutie, verbeterd contrast en robuuste duurzaamheid. Lichtgewicht, maar toch sterk genoeg om de afstand te overbruggen, het is een sterke reeks die is ontworpen om elk type jacht aan te kunnen. De Diamondback® HD is een echt werkpaard en geeft u de helderheid, het nut en het vertrouwen dat u nodig hebt om consequent meer labels te ponsen.
BASISBEDIENING

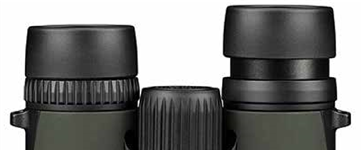

De oogschelpen aanpassen
De oogschelpen op de Diamondback® HD draaien op en neer waardoor iedereen een volledig gezichtsveld en comfortabel zicht kan krijgen, ondanks verschillen in gezichtsstructuur en voor gebruik met of zonder bril.
Als u geen bril draagt, zijn de oogschelpen over het algemeen volledig uitgeschoven. Als u een bril draagt, zijn de oogschelpen over het algemeen volledig ingeklapt.
De interpupillaire afstand aanpassen
De interpupillaire afstand (IPD) is de afstand tussen de centra van de linker- en rechteroogpupillen. Stem de IPD van uw ogen af op de verrekijker, zodat u een enkel beeld ziet zonder vervorming aan de randen.
- Afstand tussen de centra van de oculaire lenzen.
![Afstand tussen de centra van de oculaire lenzen]()
- Draai de verrekijkerbuizen naar binnen of naar buiten om uw ogen uit te lijnen met de oculaire lenzen.
![Draai de verrekijkerbuizen naar binnen of naar buiten om uw ogen uit te lijnen met de oculaire lenzen]()

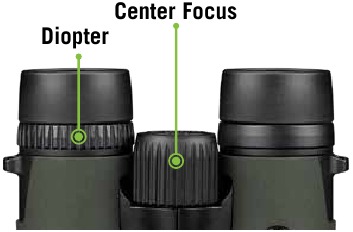

De verrekijker scherpstellen
Volg voor de beste resultaten dit tweestappenproces om de middenfocus en dioptrie correct aan te passen. Kies een object op ongeveer 20 meter afstand en blijf op dezelfde plek staan totdat u de verrekijker voor uw ogen hebt afgesteld.
- De middenfocus aanpassen – Begin met het sluiten van uw rechteroog of het afdekken van de rechterobjectieflens met uw hand. Kijk door de linkerbuis en draai aan het middenfocuswiel totdat het beeld scherp is. Laat de middenfocus in positie staan terwijl u de dioptrie aanpast.
![]()
- De dioptrie aanpassen – Begin met het sluiten van uw linkeroog of het afdekken van de linkerobjectieflens met uw hand. Kijk door de rechterbuis en draai aan de dioptrie totdat het beeld scherp is. Noteer de positie van de dioptrie-instelling voor het geval u deze opnieuw moet instellen. Vanaf dit punt hoeft u alleen nog maar het middenfocuswiel te gebruiken.
![]()
ACCESSOIRES

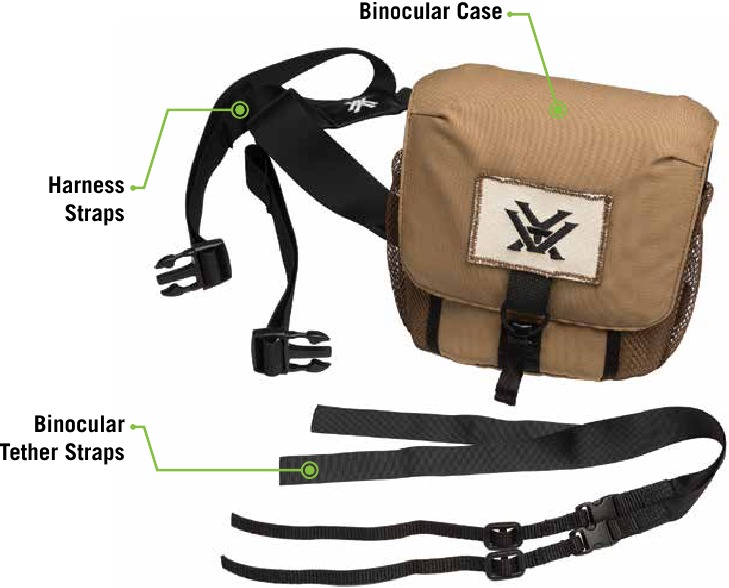

GlassPak™ Verrekijkerharnas
Het GlassPak™ verrekijkerharnas bewaart en beschermt uw verrekijker terwijl u hem bij de hand houdt voor een snelle inzet. De houders worden aan uw verrekijker bevestigd voor extra veiligheid tegen onbedoeld vallen, terwijl de volledig verstelbare riemen zorgen voor een comfortabele pasvorm.
De harnasriemen bevestigen

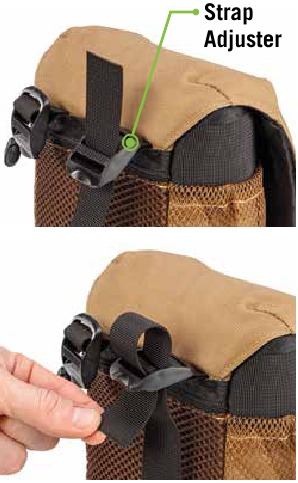

Stap 1: Plaats de GlassPak™ verrekijkerhouder met de voorkant naar beneden en de basis naar u toe. Leg de verrekijkerharnasriemen neer met het Vortex-logo naar boven gericht. Klap de riemversteller omhoog. Neem het uiteinde van de bovenste verrekijkerharnasriem en schuif deze door de onderste sleuf van de riemversteller weg van de gebruiker. Klap de riemversteller terug naar beneden en rijg vervolgens het uiteinde van de verrekijkerharnasriem terug door de bovenkant van de riemversteller naar de gebruiker toe. Herhaal aan de andere kant.

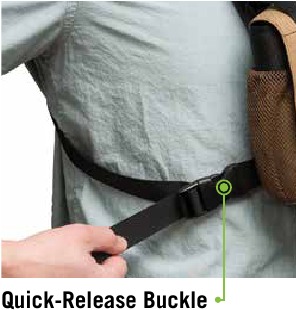

Stap 2: Klik een kant van de snelontgrendelingsgespen aan de basis van de GlassPak™ verrekijkerhouder vast. Schuif de verrekijkerharnasriemen over uw hoofd, zodat het harnas op uw rug zit en de houder op uw borst. Klik de andere kant van de snelontgrendelingsgesp aan de basis van de GlassPak™ verrekijkerhouder vast. Pas de riemen aan voor een goede pasvorm.

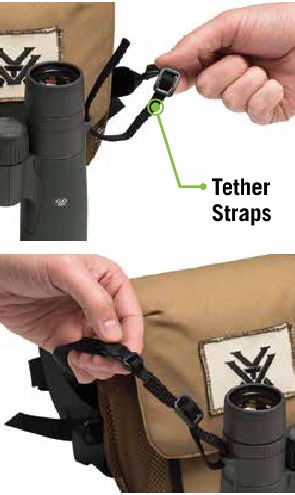

Stap 3: Koppel de bevestigingsriemen los van uw harnas. Maak het uiteinde van de bevestigingsriemen los. Rijg het uiteinde door de verrekijkerbevestiging op de verrekijker. Ga vervolgens terug onder de riemversteller van de bevestigingsriem en weer over de bovenkant, zodat het labeluiteinde naar de gebruiker wijst. Sluit de bevestigingsriemen opnieuw aan op uw harnas.
Scan de QR-code voor een video-tutorial voor de juiste procedure om de harnasriemen te bevestigen.
SCAN VOOR INSTRUCTIEVIDEO VOOR HARNASRIEM
Lensdoppen
De Diamondback® HD wordt geleverd met vastgemaakte objectieflensdoppen en een Rainguard® voor de oculaire lenzen. Gebruik deze doppen om de lenzen te beschermen wanneer u uw verrekijker niet gebruikt.
Nekriem
Bevestig de gevoerde nekriem in deze drie eenvoudige stappen:
- Duw een paar centimeter van de riem door de riembevestiging op de verrekijker.
![Nekriem - Stap 1]()
- Houd de gesp vast en rijg het uiteinde van de riem door de gesp.
![Nekriem - Stap 2]()
- Pas de totale lengte aan en trek vervolgens strak aan totdat de riem in de gesp is vastgezet.
![Nekriem - Stap 3]()
Opmerking: Als u een ander type riem gebruikt, bevestig dan nooit metalen O-ringen rechtstreeks aan de riembevestiging.
ONDERHOUD
Reinigen
Uw verrekijker vereist zeer weinig routineonderhoud, behalve het periodiek reinigen van de buitenste lenzen. De buitenkant van de verrekijker kan worden gereinigd door af te vegen met een zachte doek. Gebruik bij het reinigen van de lenzen producten die speciaal zijn ontworpen voor gebruik op optische lenzen met coating.
- Zorg ervoor dat u al het stof of vuil op de lenzen wegblaast voordat u de oppervlakken afveegt.
- Het gebruik van uw adem, of een zeer kleine hoeveelheid water of pure alcohol, kan helpen om hardnekkige opgedroogde watervlekken te verwijderen.
Smering
Alle verrekijkercomponenten zijn permanent gesmeerd, dus er mag geen extra smeermiddel worden aangebracht.
Opmerking: Probeer geen verrekijkercomponenten te demonteren, behalve om de Rainguards, objectieflensdoppen en statiefadapterdop te verwijderen. Het demonteren van de verrekijker kan de garantie ongeldig maken.
Opslag
Vermijd indien mogelijk om uw verrekijker gedurende lange tijd in direct zonlicht of op een zeer hete plaats op te bergen.
Verrekijkers zijn niet bedoeld om naar de zon of een andere intense lichtbron te kijken. Dergelijke weergave kan het netvlies en het hoornvlies van uw ogen beschadigen - zelfs tot het punt van blindheid.
