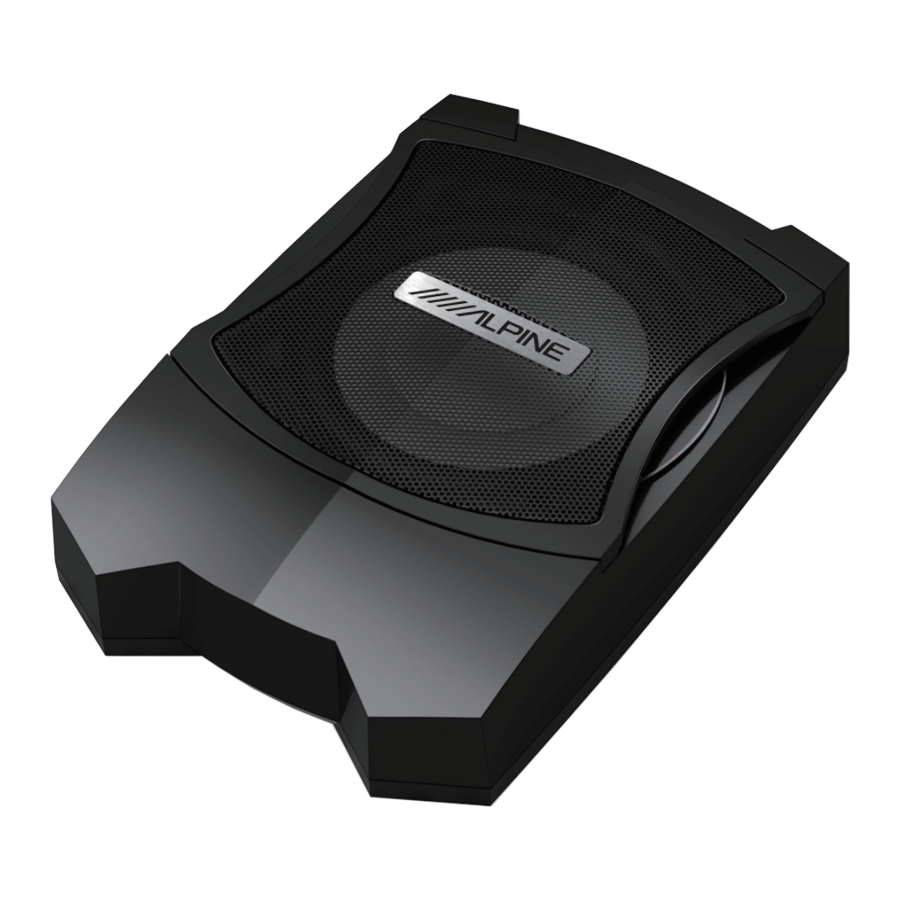

Alpine PWE-V80 – 8 Inch Super Compact Actieve Subwoofer Handleiding

SPECIFICATIE

• MAXIMAAL UITGANGSVERMOGEN: 160W
• CROSSOVER: 30-160Hz (-12dB/oct)
• FASE: 0°,180°
• INGANGSGEVOELIGHEID 80mV-0.5V (Lijninvoer (Line Input))
  0.9V-6V (Speakerinvoer (Speaker Input))
• WERKSPANNING: DC 14.4V (Operationeel tussen: 11~16V)
• AFMETINGEN: 342mmX238mmX80mm
• GEWICHT: 5 Kg

SUBWOOFER INSTALLATIE

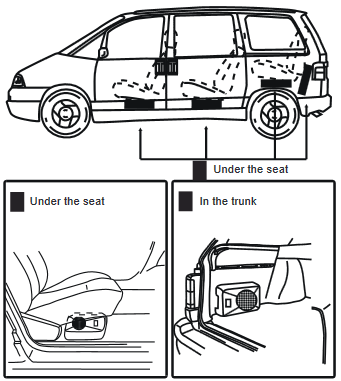

Subwoofer Installatie Plaats


De subwoofer warmt op tijdens continu gebruik. Zorg ervoor dat deze niet bedekt is en dat de installatieplaats vrije ruimte biedt aan de unit. De installatieplaats en -methode mogen geen elektrische bedrading, benzinetank en andere objecten beschadigen die kortsluiting, brand, enz. kunnen veroorzaken.

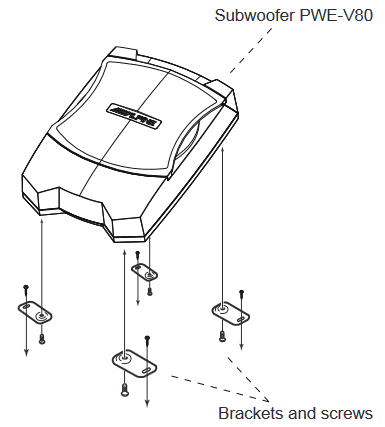

1. Monteer de installatiebeugel op de onderkant van de subwoofer (4 beugels, 4 schroeven).
2. Bevestig de beugels op de carrosserie van het voertuig (4 beugels, 4 schroeven).


ACCESSOIRES

• Lijnregelaar (Line controller)


• 10P aansluitkoppel
  (Stroomlijn, remote startdraad, speaker inputdraad, massadraad)


• 5M stroomverlengkabel (12AWG)


• Speaker outputdraad


• Remote startdraad


• Montagebeugel


• Vaste schroef (vergrendelingsvoertuig)


• Vaste schroef (vergrendelingscarrosserie)


AANSLUITING

• Dit product kan niet worden gebruikt in auto's met een gemeenschappelijk negatief speakersysteem.
• Om te voorkomen dat externe ruis het audiosysteem binnendringt:
  • Plaats de unit en leid de kabels minstens 10 cm weg van de kabelboom van de auto.
  • Houd de stroomkabels zo ver mogelijk van andere kabels verwijderd.
  • Sluit de massakabel veilig aan op een blank metalen plek (verwijder indien nodig de coating) van het chassis van de auto.
  • Als u een optionele ruisonderdrukker toevoegt, sluit deze dan zo ver mogelijk van de unit aan. Uw Alpine Dealer kan verschillende ruisonderdrukkingsoplossingen bieden, neem contact met hen op voor meer informatie.

• Uw Alpine Dealer weet het beste over maatregelen ter voorkoming van ruis, dus raadpleeg uw dealer voor meer informatie.
• Zorg voor veilige verbindingen.
• Alle ongebruikte aansluitingen moeten worden geïsoleerd met elektrische isolatietape.
• Als de boordcomputer of een soortgelijk apparaat, zoals de ECU, een beveiligingscode bevat, kunt u het geheugen verliezen bij het aansluiten van de negatieve kabel.

1. Koppel de kabel los van de negatieve pool van de autoaccu.
2. Aansluiten

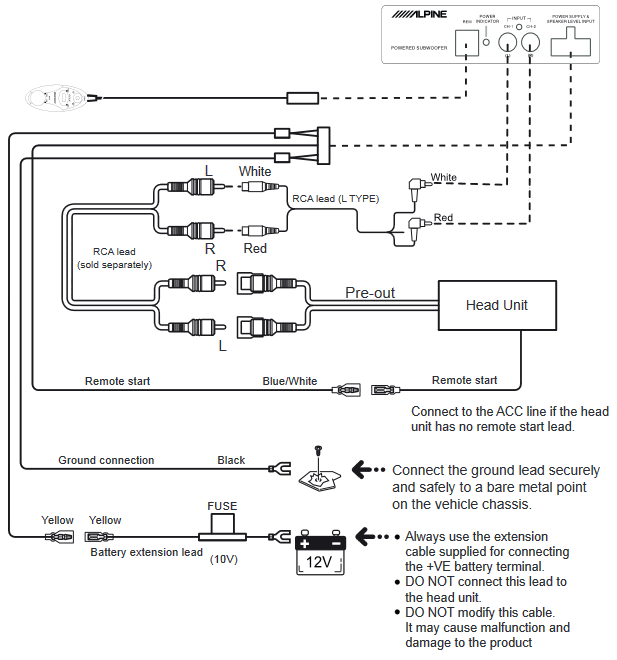

   • AANSLUITINGEN VOOR RCA-INGANG (CONNECTIONS FOR RCA INPUT)

     (Sluit de massakabel veilig aan op een blank metalen punt op het chassis van het voertuig.
     • Gebruik altijd de meegeleverde verlengkabel voor het aansluiten van de +VE-accupool.
     • Sluit deze kabel NIET aan op de head unit.
     • Wijzig deze kabel NIET. Dit kan storingen en schade aan het product veroorzaken)

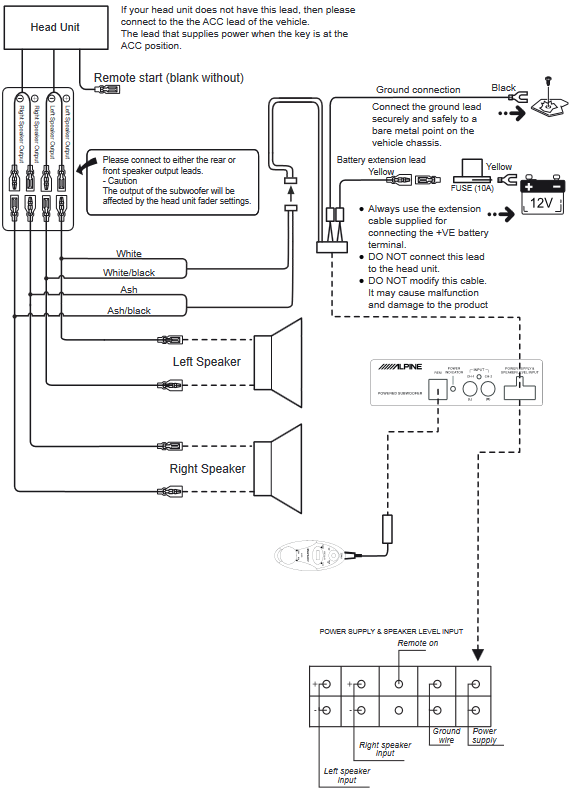

• AANSLUITINGEN VOOR SPEAKER LEVEL-INGANG (CONNECTIONS FOR SPEAKER LEVEL INPUT)

  (Als uw head unit deze kabel niet heeft, sluit deze dan aan op de ACC-kabel van het voertuig. De kabel die stroom levert wanneer de sleutel in de ACC-stand staat.
  Sluit aan op de achterste of voorste speaker outputkabels.

  De output van de subwoofer wordt beïnvloed door de faderinstellingen van de head unit.
  Sluit de massakabel veilig aan op een blank metalen punt op het chassis van het voertuig.
  • Gebruik altijd de meegeleverde verlengkabel voor het aansluiten van de +VE-accupool.
  • Sluit deze kabel NIET aan op de head unit.
  • Wijzig deze kabel NIET. Dit kan storingen en schade aan het product veroorzaken)

	Als u dit niet doet, kan dit leiden tot brand, een ongeval of een elektrische schok.
	Bouten of moeren die worden gebruikt voor de rem- of stuursystemen (of een ander veiligheidsgerelateerd systeem), of tanks mogen NOOIT worden gebruikt voor installaties of massa-aansluitingen. Het gebruik van dergelijke onderdelen kan de controle over het voertuig uitschakelen en brand, enz. veroorzaken.

AANPASSING

Als er vervorming is of u een knallend geluid hoort van de subwoofer, is het inputniveau (input level) te hoog. Als de subwoofer langdurig in deze toestand wordt gebruikt, kan dit leiden tot verslechtering van de prestaties of kan dit schade aan de subwoofer veroorzaken.

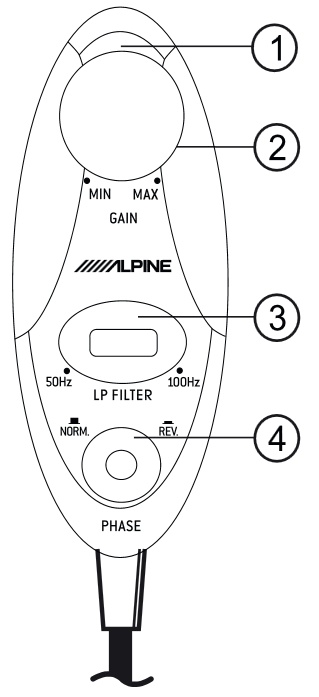

1. POWER INDICATOR (STROOMINDICATOR)
2. INPUT GAIN ADJUSTMENT (INGANGSVERSTERKERAANPASSING)
3. LOW PASS FILTER ADJUSTMENT (LAAGDOORLAATFILTERAANPASSING)
4. PHASE SELECTOR (FASE SELECTOR)

1. Zet de gain op MIN, Phase op NORM.LPF op CENTER voordat u het systeem inschakelt.
2. Zet de Bass/Treble-aanpassing op nul op de head unit. Stel het volume in op uw gemiddelde luistervolume. Het kan helpen om een muziekbron te gebruiken die bekend is.
3. Verhoog vervolgens geleidelijk het gainniveau en het systeemvolume tot een punt waarop de systeembalans is bereikt. Als het gainniveau te hoog is ingesteld, kan de subwoofer beginnen te vervormen. Vervorming kan ook optreden als het volume te hoog is ingesteld op de head unit. Controleer of de andere speakers niet zijn begonnen te vervormen voordat u verdergaat met de aanpassing. Als het hele speakersysteem in de auto vervormt, verlaag dan het volume van de head unit.
4. Zodra de gain is ingesteld, past u de L.P.F (Low Pass Filter (Laagdoorlaatfilter)) aan op een frequentie die uw speakersysteem aanvult. (We raden aan om CENTER als uitgangspunt te gebruiken.)
5. Het aanpassen van de L.P.F zal het outputvolume van de subwoofer veranderen. Herhaal procedures 3 en 4 totdat de ideale instelling is gevonden.
6. De laatste aanpassing is de PHASE (FASE) van de subwoofer. Tijdens het zitten op de bestuurdersstoel en met muziek die speelt, schakelt u naar een betere instelling tussen NORM en REV - De ideale PHASE-instelling verschilt van auto tot auto, afhankelijk van de locatie van de subwoofer en de akoestische eigenschappen van het interieur van de auto.
