Alpine S Series, SS-S812, SS-S810 handleiding

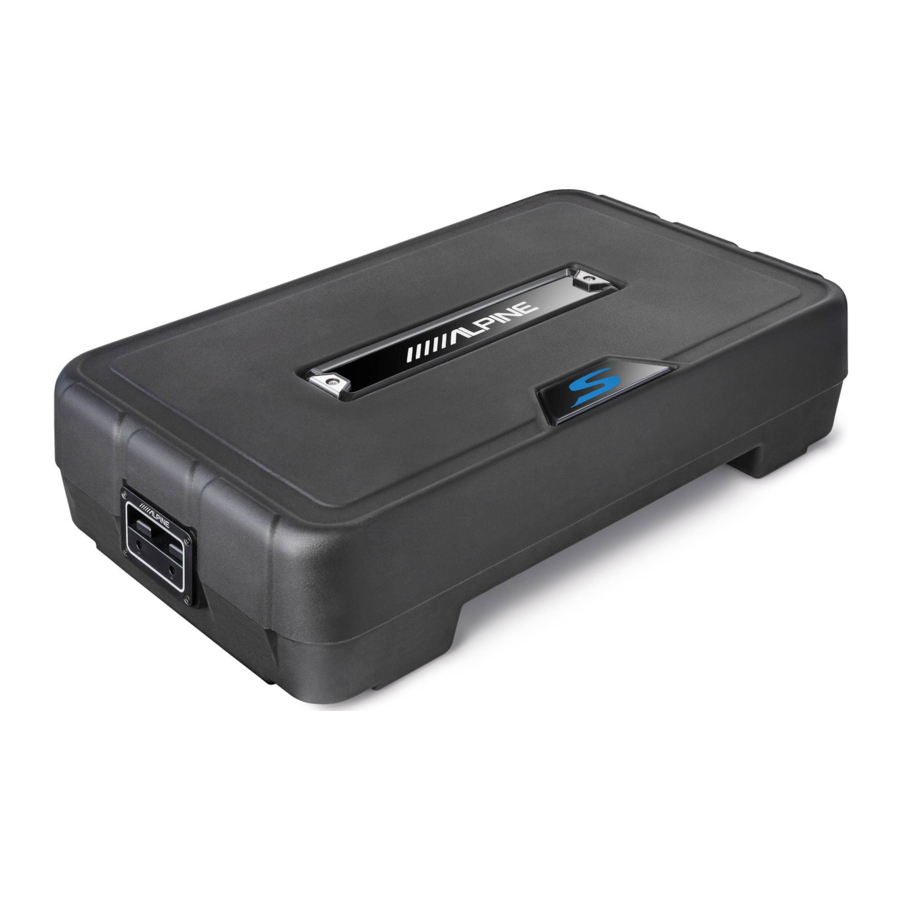

Inleiding

Deze installatiehandleiding is bedoeld om u stap voor stap door de installatie van de S-Shallow Downfire Cabinet te leiden. Maak uzelf vertrouwd met de gebruikershandleiding en bel 1-800-TECH-101 als u nog vragen hebt.

Opmerking: om veilig gebruik te garanderen, dient u altijd deze voorzorgsmaatregelen te volgen.
De installatie van dit product vereist gespecialiseerde vaardigheden en ervaring. We raden u aan het product te laten installeren door een erkende Alpine-dealer.
Voordat u dit product gebruikt, dient u deze installatiehandleiding zorgvuldig te lezen, zodat u het product correct kunt gebruiken. Als u dit niet doet, kan dit leiden tot beschadiging van de apparatuur of een ongeval. Alpine Electronics aanvaardt geen verantwoordelijkheid voor problemen die ontstaan als gevolg van het niet opvolgen van de instructies in de handleiding.

• Zorg ervoor dat de behuizing goed vastzit aan het voertuig. Als u dit niet doet, kan dit leiden tot een elektrische schok, letsel of schade aan de apparatuur.
• Wees voorzichtig bij het maken van een gat in de carrosserie van het voertuig en voorkom dat u leidingen, de brandstoftank, elektrische bedrading en dergelijke beschadigt. Dit soort schade kan leiden tot een ongeval of brand.
• Installeer het product niet op een plaats waar het kan worden blootgesteld aan water of op een plaats met een hoge luchtvochtigheid of veel stof. Dit kan leiden tot brand of beschadiging van de apparatuur.

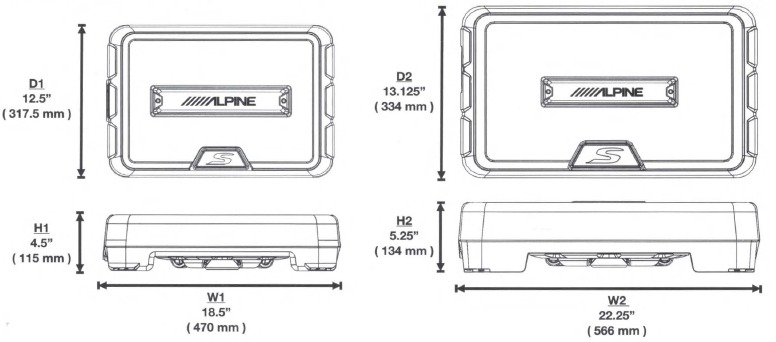

Productspecificaties

Voorbeeld instelling versterker

Gebruik deze instellingen als referentie. De werkelijke instellingen kunnen variëren op basis van input configuratie. Laat uw systeem altijd installed en afstemmen door een erkende Alpine-professional.

KTA-200M
LPF 80Hz
Gain: Nominaal

KTA-30MW
LPF 80Hz
Gain: Onder nominaal
Bass EQ: UIT

S-A55V
LPF 80Hz
Gain: Nominaal
Bass EQ: UIT

Benodigde gereedschappen

Kruiskopschroevendraaier	Accuboormachine met verlengd kruiskopbit

Onderdelenlijst

Polymeerkast met geïnstalleerde subwoofer (1 st.)	Stalen montagebeugels (4 stuks)
MSX12 Machineschroef Phillips (4 stuks)	Plaatschroef Phillips-kop (8 stuks)
Schuimisolatiepad (4 stuks)	MS Sterring (4 stuks)

SS-S812, SS-S81 O Downfire behuizing installatie-instructie

1. Installeer de (4) schuimisolatiepads op de aangegeven plaats aan de onderkant van de kast. Verwijder de beschermlaag en druk de kleefzijde in de juiste positie.

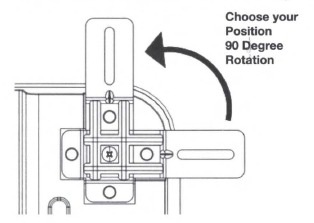

2. Plaats de (4) stalen montagebeugels in de gewenste positie. Elke beugel kan 90 graden draaien.

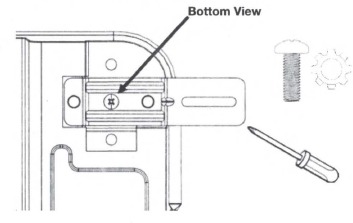

3. Bevestig elk van de (4) beugels door de afgebeelde M5 x 12 machineschroef vast te schroeven. Draai de Phillips-kop stevig vast in elk messing inzetstuk met behulp van een boormachine of handschroevendraaier.

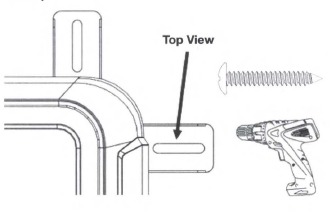

4. Plaats de behuizing met de voorkant naar beneden en zet de metalen beugels vast met behulp van een boormachine en plaatschroeven. Installeer 2 metalen schroeven in elke poot (8 in totaal)

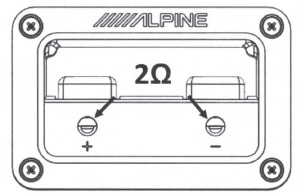

5. Sluit de positieve en negatieve luidsprekeruitgang van uw versterker aan op de drukklem.


Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alpine S Series, SS-S812, SS-S810 handleiding
