Taylor 9715L - Thermometerhandleiding
Inleiding
Lees deze handleiding zorgvuldig door voor gebruik. Bewaar deze instructies voor toekomstig gebruik.
De thermometer is een contactloze infraroodthermometer. Richt de thermometer eenvoudigweg op het doel en druk op de 'Scan key' (Scantoets) om de oppervlaktetemperatuur weer te geven.

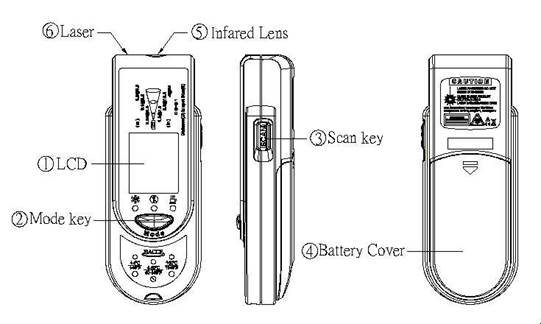

Temperatuurmeting
Druk op de 'Scan key' (Scantoets) om een temperatuurmeting te verrichten. Het apparaat geeft 10 seconden de temperatuur van het doel weer en schakelt vervolgens automatisch uit.
- KIJK, WANNEER HET APPARAAT IN GEBRUIK IS, NIET RECHTSTREEKS IN DE LASERSTRAAL – DIT KAN PERMANENTE OOGSCHADE VEROORZAKEN.
- WEES UITERST VOORZICHTIG BIJ HET BEDIENEN VAN DE LASER.
- RICHT HET APPARAAT NOOIT OP IEMANDS OGEN.
- BUITEN BEREIK VAN KINDEREN HOUDEN.
Continue temperatuurmeting
- Houd de "Scan" key (Scantoets) ingedrukt.
- Het apparaat geeft continu bijgewerkte real-time temperatuurmetingen weer terwijl de "Scan" key (Scantoets) wordt ingedrukt. Wanneer de toets wordt losgelaten, wordt de laatste temperatuur 10 seconden weergegeven en schakelt het apparaat vervolgens automatisch uit.

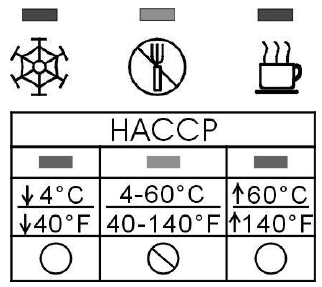

HACCP-CONTROLE
De functie "HACCP CHECK" (HACCP-CONTROLE) is in onze thermometer geïntegreerd om de kritieke temperatuurzone grafisch weer te geven. De pictogrammen en LED-indicatoren boven het display geven aan of een voedingsproduct zich in een veilige of onveilige HACCP "Danger Zone" (gevarenzone) temperatuur bevindt. Het groene en rode LED-lampje brandt altijd voordat de stroom wordt uitgeschakeld.
Een groen LED-lampje met een "
" pictogram duidt op een veilige, koele of bevroren toestand onder 40o F (4o C), terwijl een "
" pictogram duidt op een veilige bewaartemperatuur boven 140o F (60 o C).
Wanneer de temperatuur tussen 40o F (4o C) en 140o F (60 o C) ligt, verschijnt de rode LED met een"
" pictogram en geeft aan dat de temperatuur zich binnen de HACCP "Danger Zone" (gevarenzone) bevindt, van 40 o tot 140 o F (4~60 o C).
°C OF °F MODUS
Om de thermometer te wijzigen van '°C' naar '°F' of van '°F' naar '°C', schakelt u eerst het instrument in door op de 'Scan key' (Scantoets) te drukken en drukt u vervolgens één keer op de 'Mode key' (Modustoets). Het '°C'- of '°F'-symbool knippert. Druk op de 'Scan key' (Scantoets) om de schaal te wijzigen.
EMISSIEBEREIK
De infraroodthermometer wordt geleverd met een standaard emissiviteit van 0,95. De emissiviteit van de thermometer kan worden gewijzigd van 0,05 (5E) tot 1 (100E). Wijzigingen mogen alleen worden uitgevoerd door ervaren personeel. Om de emissiviteit te wijzigen, schakelt u eerst het instrument in door op de 'Scan' (Scan) knop te drukken en drukt u vervolgens twee keer op de 'Mode' (Modus) knop voor de emissiviteitsfunctie. De 95E knippert op het LCD-scherm, druk vervolgens op de 'Meas.' (Meet) knop om de emissiviteitswaarde aan te passen, druk nogmaals op de 'Mode' (Modus) knop om het instellingenscherm te verlaten. Neem voor informatie over de emissiviteit van specifieke materialen contact op met de dichtstbijzijnde detailhandelaar. Opmerking: contactloze infraroodthermometers worden niet aanbevolen voor gebruik bij het meten van de temperatuur van glimmende of gepolijste metalen.

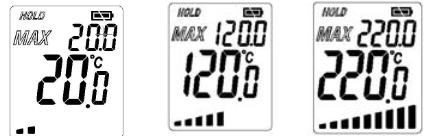

BAR DISPLAY: (Balkweergave) Het vaste instelbereik voor de bar display (balkweergave) is 68 428°F (20~220°C) en Center=248°F (120°C).
De bar display (balkweergave) wordt bijgewerkt in overeenstemming met de meetwaarde die is gewijzigd.
LCD-FOUTMELDINGEN
De thermometer bevat visuele diagnostische meldingen als volgt:
 | 'Hi' (Hoog) of 'Lo' (Laag) wordt weergegeven wanneer de gemeten temperatuur buiten het bereik van het instrument ligt, 'Hi' (Hoog) wanneer hoger dan +662°F (+350°C) en 'Lo' (Laag) wanneer lager dan 67°F (–55°C). |
 | 'Er2' wordt weergegeven wanneer de thermometer wordt blootgesteld aan snelle veranderingen in de omgevingstemperatuur. |
 | 'Er3' wordt weergegeven wanneer de omgevingstemperatuur van de thermometer hoger is dan 32°F (0°C) OF +122°F (+50°C). In beide gevallen moet u voldoende tijd (minimaal 30 minuten) uittrekken om de thermometer te laten stabiliseren op de werk-/kamertemperatuur. |
 | Voor alle andere foutmeldingen is het noodzakelijk om de thermometer te resetten. Om de thermometer te resetten, schakelt u het instrument uit, verwijdert u de batterij en wacht u minimaal één minuut, plaatst u de batterij terug en schakelt u deze in. Als de foutmelding blijft bestaan, neem dan contact op met de klantenservice voor verdere assistentie. |
BATTERIJEN
De thermometer bevat een visuele indicatie voor een bijna lege batterij als volgt:
 |  |  |
| 'Battery OK' (Batterij OK): metingen zijn mogelijk | 'Battery Low' (Batterij bijna leeg): batterij moet worden vervangen, metingen zijn mogelijk | 'Battery Exhausted' (Batterij leeg): metingen zijn niet mogelijk |
Wanneer het 'Low Battery' (Batterij bijna leeg) pictogram aangeeft dat de batterij bijna leeg is, moet de batterij onmiddellijk worden vervangen door 2 AAA, 1.5V batterijen. Let op: Het is belangrijk om het instrument uit te schakelen voordat u de batterijen vervangt, anders kan de thermometer defect raken.
Meng bij het vervangen van de batterijen geen oude en nieuwe batterijen. Meng geen alkaline standaard (koolstof-zink) of oplaadbare (nikkel-cadmium) batterijen. Gooi batterijen op de juiste manier weg. Gooi het apparaat of de batterijen niet in vuur, omdat batterijen in dit apparaat kunnen exploderen of lekken. Uit de buurt van kinderen houden.
OPSLAG & REINIGING
De sensorlens is het meest delicate onderdeel van de thermometer. De lens moet te allen tijde schoon worden gehouden. Wees voorzichtig bij het reinigen van de lens en gebruik alleen een zachte doek of wattenstaafje met water of medische alcohol, en laat de lens volledig drogen voordat u deze gebruikt. Dompel geen enkel onderdeel van de thermometer onder. De thermometer moet worden bewaard bij kamertemperatuur tussen 4 tot +149°F ( 20 tot +65°C).
SPECIFICATIES
| Meetbereik | 67~662°F ( 55 tot +350°C) |
| Werkbereik | 32~122°F (0~50°C) |
| Nauwkeurigheid (Tobj=15 35°C,Tamb=25°C) | +/ 1.8°F (1.0°C) |
| Nauwkeurigheid (Tobj= 33~350 o C, Tamb=23±3 o C) | ±2% van de aflezing of 4°F (2°C), afhankelijk van wat groter is |
| Resolutie 67.0~390.0°F) ( 55.0~199.9°C) | 0.1°F / 0.1°C (omschakelbaar) |
| Responstijd (90%) | 1 seconde |
| Afstand: Spot | 6:1 optische verhouding |
| Emissiebereik | 0.95 standaard – aanpasbare emissiviteit van 0.05 tot 1.00 |
| Levensduur batterij | Typisch 40 uur, minimaal 30 uur (automatische uitschakeling na 15 seconden) |
| Batterij | 2 AAA |
| Afmetingen | 24.5 x 43.5 x 113.5mm(1.0×1.7×4.5 inch) |
| Gewicht | 3.2 oz (90 gram) inclusief batterijen |
EMC/RFI
De metingen kunnen worden beïnvloed als het apparaat wordt gebruikt binnen een radiofrequent elektromagnetisch veld met een sterkte van ongeveer 3 volt per meter, maar de prestaties van het instrument worden niet permanent beïnvloed.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Taylor 9715L - Thermometerhandleiding
