ISDT Q8 Max - Handleiding slimme oplader 1000W

Belangrijke veiligheidsinformatie

Lees deze handleiding en volg de instructies voordat u de nieuwe oplader gebruikt, voor uw veiligheid en een betere gebruikerservaring.

• Gebruik de oplader nooit zonder toezicht, stop met het gebruik van de oplader en raadpleeg de handleiding voor redenen als er een functionele afwijking is.
• Houd de oplader uit de buurt van stof, vocht, regen en hoge temperaturen, en vermijd directe blootstelling aan zonlicht en intense trillingen.
• Plaats de oplader op een hittebestendige, niet-ontvlambare en isolerende ondergrond. Gebruik hem niet op autostoelen, tapijt of andere soortgelijke plaatsen. Houd ontvlambare en explosieve voorwerpen uit de buurt van de werkgebieden van de oplader.
• Lees de instructiehandleiding zorgvuldig door om vertrouwd te raken met de functies van de oplader en stel de juiste laadparameters in voordat u de oplader bedient. Het onjuist instellen van de parameters zal leiden tot schade aan het product, persoonlijke eigendommen en kan ook ernstig letsel veroorzaken.

GEBRUIK DE OPLADER NOOIT ZONDER TOEZICHT

•
  Probeer nooit primaire (niet-oplaadbare) batterijen op te laden.
•
  Batterijen vormen een ernstig brandrisico als ze niet correct worden behandeld.
• Lees de volledige bedieningshandleiding voordat u de oplader gebruikt.
• Dit apparaat kan tijdens gebruik warmte afgeven.
• Gebruik dit apparaat alleen in een koele, geventileerde ruimte, uit de buurt van ontvlambare voorwerpen.
• Het niet naleven van de veiligheidsprocedures kan schade aan eigendommen of letsel veroorzaken.

Productspecificaties

Modelnr.: Q8 Max
Ingangsspanning: DC 10~34V
Uitgangsspanning: DC 1~34V
Max. ingangsstroom: 33A
Laadstroom: 0,2~30,0A
Ontlaadstroom: 0,2~3,0A
Max. laadvermogen: 1000W
Max. ontlaadvermogen: 30W
Balansstroom: 1,5A/cel max.
Ondersteunde batterijtypen en cel aantal:
LiFe, LiIon, LiPo 1~8S; LiHv 1~7S; Pb 1~12S; NiMH/Cd 1~16S
Ingang BattGo: Ondersteuning
Uitgang BattGo: Ondersteuning
Alarm abnormale spanning: Ondersteuning
Alarm onjuiste instelling van het cel aantal: Ondersteuning
Werktemperatuur: 0℃~40℃
Opslagtemperatuur: -20℃~60℃
Afmeting: 95×95×45mm
Gewicht: 290g

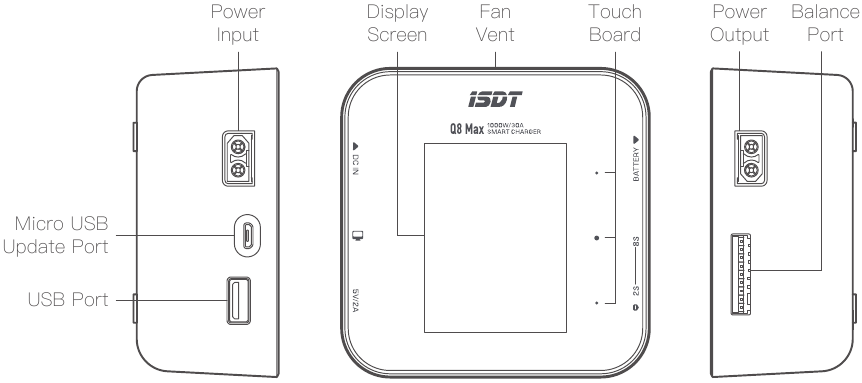

Functieknoppen

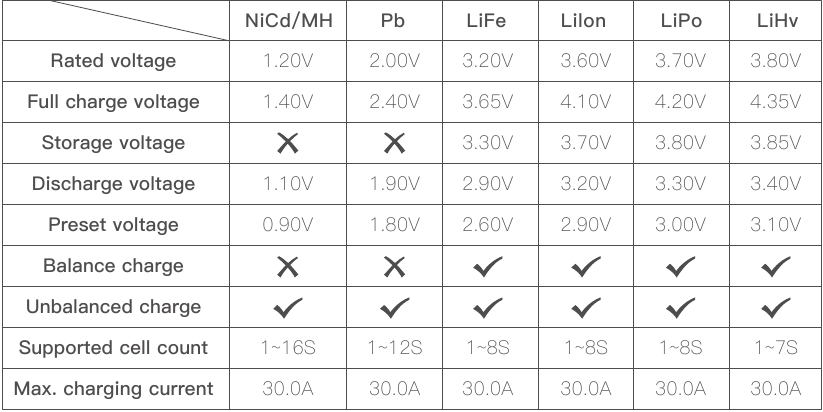

Vooraf ingesteld batterijtype van de oplader en taakparameters

Hoe de laadstroom te bevestigen

Zorg ervoor dat u de maximale laadstroom van de batterij kent voordat u gaat laden. Gebruik nooit een te hoge stroom om op te laden om uw batterij te beschadigen, dit kan leiden tot oververhitting en zelfs explosie tijdens het laadproces.
De laad- en ontlaadcapaciteit van de batterij wordt meestal aangegeven met een C-waarde. Het vermenigvuldigen van de laad-C-waarde en de batterijcapaciteit is gelijk aan de maximale laadstroom die door de batterij wordt ondersteund. Bijvoorbeeld, voor een batterij van 1000 mAh met een laadcapaciteit van 5C, zou de maximale laadstroom 1000*5=5000mA zijn; daarom is de maximale laadstroom 5A.
Voor een lithiumbatterij, als het onmogelijk is om de ondersteunde laad-C-waarde te bevestigen, stel dan de laadstroom in onder 1C, omwille van de veiligheid van de batterij.

De referentieverhouding tussen de C-waarde en de laadtijd:
laadtijd ≥60 minuten/laad-C-waarde (bijv. het duurt ongeveer 60-70 minuten om het laden te voltooien met 1C). Vanwege verschillen in de efficiëntie van de batterijomzetting kan de tijd om het opladen te voltooien worden verlengd.

Het apparaat bedienen

Schakel de Q8 Max slimme oplader in, sluit de batterij aan en raak de middelste knop van het aanraakbord kort aan om het taakinstellingsmenu te openen, zoals hieronder:

Opladen

Het is ten zeerste aan te bevelen om de balanceringspoort aan te sluiten bij het opladen van een LiPo-batterij, zodat de oplader de spanning op elke celbatterij nauwkeurig kan bewaken en in evenwicht kan brengen tijdens het opladen. De waarschuwingszoemer zal afgaan voordat het opladen van LiPo begint als deze zich in de niet-balanceringsmodus bevindt (geen verbinding met de balanceringspoort).
Bereik stroominstelling: 0,2~30,0A
Het batterijtype, het cel aantal en de laadstroom worden automatisch ingesteld bij aansluiting op een BattGo-batterij.

Ontladen

Bereik stroominstelling: 0,2~3,0A
Het batterijtype, het cel aantal en de ontlaadstroom worden automatisch ingesteld bij aansluiting op een BattGo-batterij.

Vernietigen

Sluit de te verschroten batterij aan en selecteer de verschrotingsfunctie in de taakopties, waarmee de batterij tot 0V kan worden ontladen.
Bereik stroominstelling: 0,2~3,0A
Het batterijtype en het cel aantal worden automatisch ingesteld bij aansluiting op een BattGo-batterij.

DC-voeding

De oplader kan worden gebruikt als een DC-voeding bij het kiezen van deze functie, met een instelbare spanning van 2~30V en een stroom van 1,0~5,0A.
Het batterijtype, de parameter en de stroom zijn niet optioneel in deze taak.

Opslag

Bereik stroominstelling: 0,2~30,0A
Het batterijtype, het cel aantal en de opslagstroom worden automatisch ingesteld bij aansluiting op een BattGo-batterij.

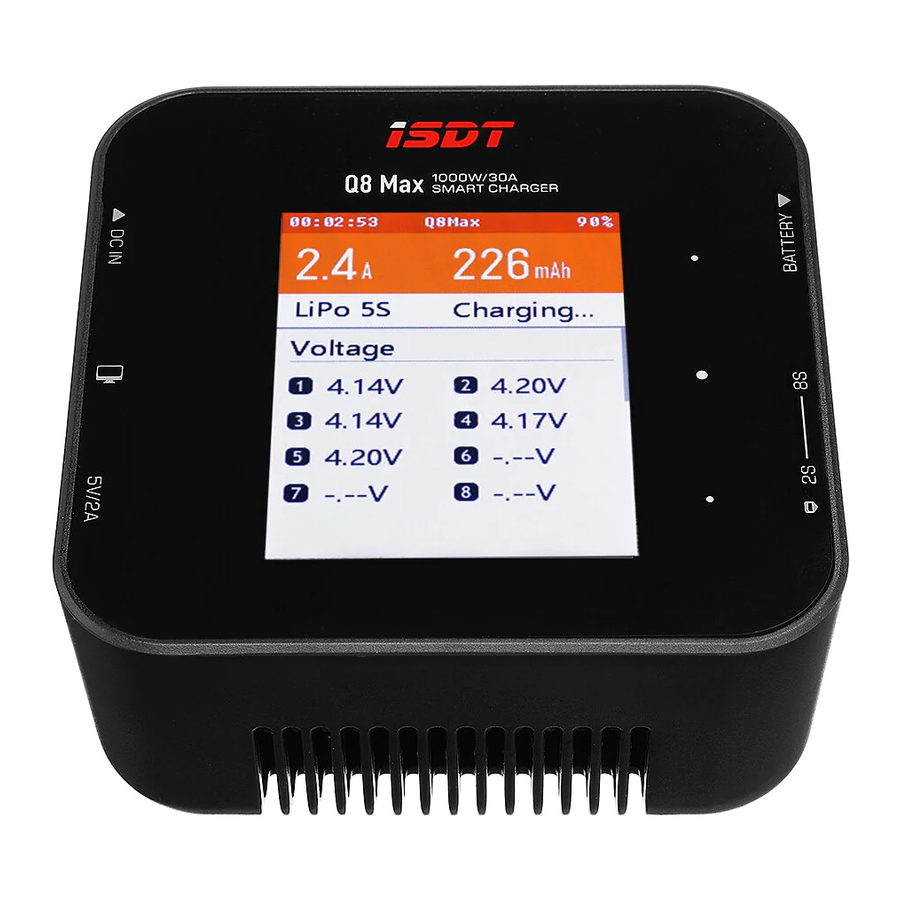

Laadscherm

Raak het aanraakbord aan om de laadinformatie te verschuiven, zoals celspanning, interne celweerstand, BattGo-informatie, werkparameter.
De celspanning en interne weerstand worden alleen weergegeven in de balanceringslaadmodus.
De BattGo-informatie wordt alleen weergegeven wanneer deze is aangesloten op de BattGo-batterij, en de celspanning kan worden weergegeven zonder te zijn aangesloten op de balanceringspoort.

Systeeminstellingsmenu

Raak in de stand-byinterface het aanraakbord lang aan om het systeeminstellingsmenu te openen:

Min. ingangsspanningsbeveiliging 10~31V:
Alle taken worden direct gestopt en er wordt een waarschuwing voor lage spanning gegeven wanneer de ingangsspanning lager is dan de ingestelde ingangsspanning. Het beschermt de batterij tegen ontladen bij gebruik van een batterijpakket als stroomvoorziening.

Max. instelling ingangsvermogen 100~1100W:
Als het ingangsvermogen kleiner is dan het maximale werkvermogen (1000W), stel dan de parameter in als het werkelijke uitgangsvermogen als maximaal ingangsvermogen, om het ingangsvermogen te beschermen en de oplader stabiel te laten werken.

Volume zoemer:
Het bedieningsgeluid wordt gedempt wanneer het volume is uitgeschakeld, met uitzondering van de waarschuwingsfoutpiep.

Zelftest:
Ga naar de systeeminstellingen. selecteer de zelftesttaak

Kalibratie:
De ingangsspanning, uitgangsspanning en balanseringsspanning van de oplader kunnen met deze taak worden gekalibreerd.

*Alle productfoto's, verklaringen en literatuur zijn uitsluitend bedoeld ter referentie. Ga voor actuele informatie naar onze officiële website www.isdt.co
ISDT behoudt zich het recht voor op de definitieve uitleg en herziening van de voorwaarden.
