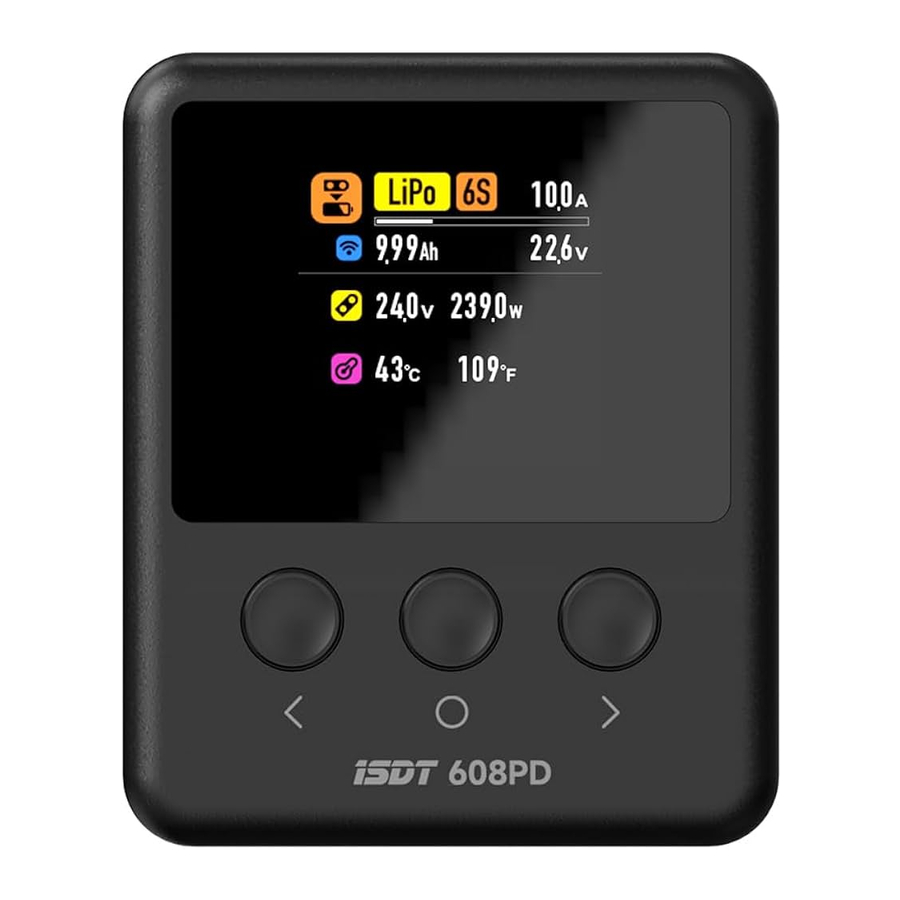

ISDT 608PD Handleiding
Waarschuwingen en veiligheidstips
Lees voor uw veiligheid en een betere gebruikerservaring deze handleiding en volg de instructies voordat u de nieuwe oplader gebruikt.
- Gebruik de oplader nooit zonder toezicht. Stop met het gebruik van de oplader en raadpleeg de handleiding voor redenen als er functionele afwijkingen zijn.
- Houd de oplader uit de buurt van stof, vochtigheid, regen en hoge temperaturen, en vermijd directe blootstelling aan zonlicht en intense trillingen.
- Plaats de oplader op een hittebestendig, niet-ontvlambaar en isolerend oppervlak. Gebruik hem niet op autostoelen, tapijten of andere soortgelijke plaatsen. Houd ontvlambare en explosieve objecten uit de buurt van de werkgebieden van de oplader.
- Lees de instructiehandleiding zorgvuldig door om vertrouwd te raken met de functies van de oplader en stel de juiste laadparameters in voordat u hem gebruikt. Het onjuist instellen van de parameters zal leiden tot schade aan het product, persoonlijke eigendommen en kan ook ernstig letsel veroorzaken.
GEBRUIK DE OPLADER NOOIT ZONDER TOEZICHT
- Probeer nooit primaire (niet-oplaadbare) batterijen op te laden.
- Batterijen vormen een ernstig brandgevaar als ze niet correct worden behandeld.
![]()
- Lees de volledige bedieningshandleiding voordat u de oplader gebruikt.
- Dit apparaat kan warmte afgeven tijdens gebruik.
- Gebruik dit apparaat alleen in een koele, geventileerde ruimte, uit de buurt van ontvlambare objecten.
- Het niet naleven van de veiligheidsprocedures kan schade aan eigendommen of letsel veroorzaken.

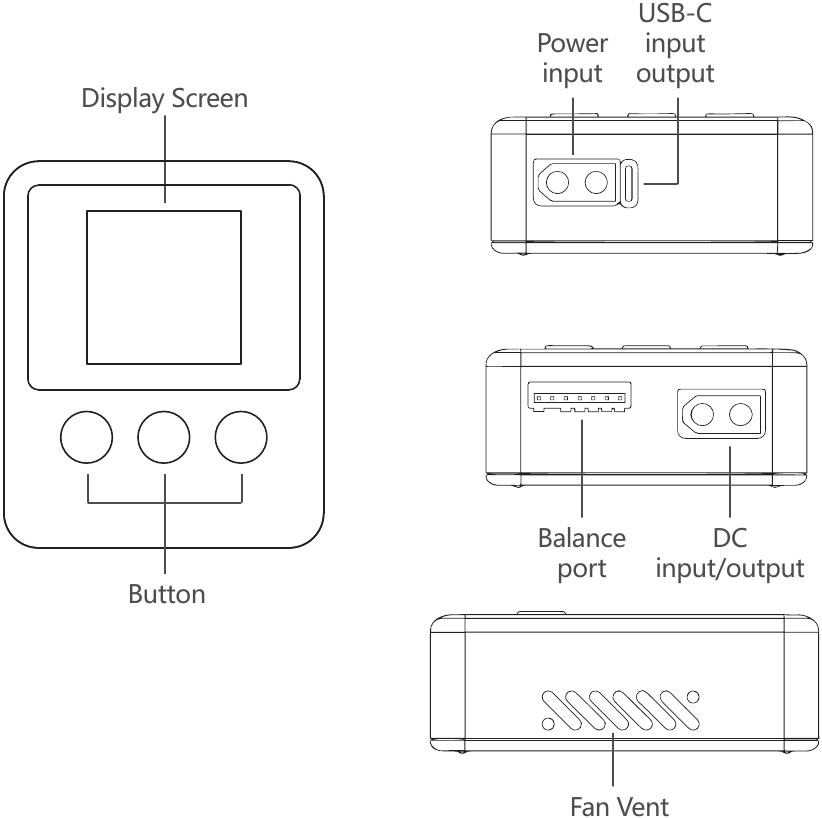

Functieknoppen
Knop
Linkerknop: De scherminhoud scrolt naar links.
Rechterknop: De scherminhoud scrolt naar rechts.
Middelste knop: Kort indrukken om de huidige bewerking te bevestigen. Lang indrukken om het menu te openen.

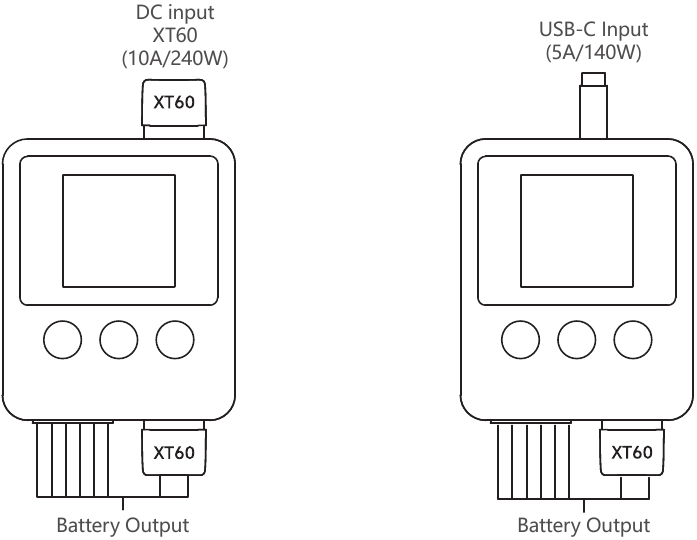

Laadmodus
Ontlaadmodus
Productspecificaties
Maximale ingangsstroom: DC 10A, USB-C 5A
Ingangsspanning: DC 5-30V, USB-C 5-28V
Uitgangsspanning: DC 3.0 ~ 30V
Balansstroom: 0.8A/Cel Max
Werktemperatuur: 0~40℃
Opslagtemperatuur: -20~60℃
Abnormaal spanningsalarm: Ondersteuning
Alarm onjuiste cel aantal instelling: Ondersteuning
Ondersteunde batterijtypes en cel: LiFe, LiPo, LiHv (4.35V~4.50V) 1-6S/Pb 1-12S/NiMH 1-16S
Laadstroom: 0.5 ~ 10.0A
Max. laadvermogen: 240W/10A
Max. ontlaadvermogen: USB-C 100W/5A
Afmeting: 72.5 x 60 x 26.6mm
Gewicht: 85g (±10%)
Hoe de laadstroom te bevestigen
Zorg ervoor dat u de maximale laadstroom van de batterij kent voordat u gaat laden. Gebruik nooit een te hoge stroom om uw batterij te beschadigen, wat kan leiden tot oververhitting en zelfs explosie tijdens het laadproces. De laad- en ontlaadcapaciteit van de batterij wordt meestal aangegeven met een C-waarde. Het vermenigvuldigen van de laad-C-waarde en de batterijcapaciteit is gelijk aan de maximale laadstroom die door de batterij wordt ondersteund. Bijvoorbeeld, voor een batterij van 1000 mAh met een laadcapaciteit van 5C, zou de maximale laadstroom 1000*5=5000mA zijn; daarom is de maximale laadstroom 5A. Als het voor een lithiumbatterij onmogelijk is om de ondersteunde laad-C-waarde te bevestigen, stel dan voor de veiligheid de laadstroom in onder 1C (lithiumbatterij). De referentierelatie tussen C-waarde en laadtijd: laadtijd ≥60 minuten/laad-C-waarde (bijv. het duurt ongeveer 60-70 minuten om het laden met 1C te voltooien). Vanwege verschillen in de conversie-efficiëntie van de batterij kan de tijd om het laden te voltooien worden verlengd.
Om veiligheidsredenen verschijnt er een herinnering om de minimumgrenswaarde van de ingangsspanning in te stellen bij gebruik van DC of een batterij als voeding. De oplader stopt met werken en geeft een foutmelding zodra wordt gedetecteerd dat de spanning lager is dan deze waarde.
Naast de normale laadfunctie ondersteunt dit product ook de aansluiting van een afzonderlijke batterijlaadkabel en balanskabel om de batterijspanning te bepalen.

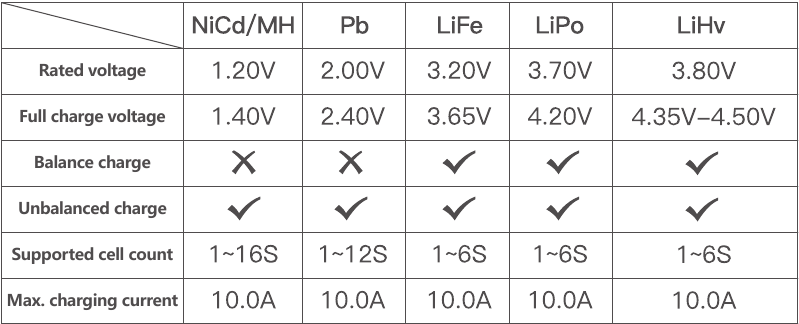

Vooraf ingesteld batterijtype van oplader en taakparameters
De oplader bedienen

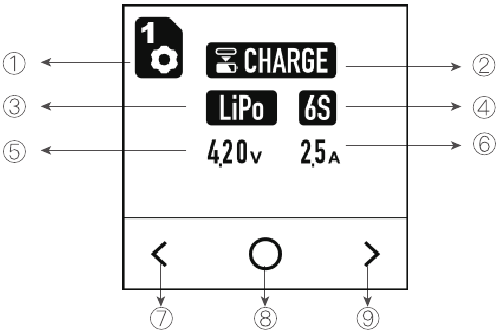

Sluit de 608PD aan op de voeding, sluit de batterij aan, druk kort/lang op de middelste knop om de interface voor het selecteren van laadparameters te openen:
- Vooraf ingesteld taakvolgnummer (Maximaal vijf vooraf ingestelde laadparameters);
- Geselecteerde taak;
- Batterijtype;
- Aantal cellen;
- Doelspanning (Volledige laadspanning);
- Laadstroom;
- Indicatie linkerknop;
- Indicatie menuknop;
- Indicatie rechterknop
Bedieningsmodus
In de taakselectie-interface, druk lang op de middelste knop om de parameterwijzigingsmodus te openen, de wijzigbare parameters knipperen; Druk kort/lang op de linker/rechter knop om de parameterwaarde te wijzigen, druk kort op de middelste knop om over te schakelen naar de volgende parameter voor wijziging; Druk lang op de middelste knop om de parameterwijzigingsmodus op te slaan en te verlaten; In de taakselectie-interface drukt u kort op de middelste knop om de huidige taak te starten, drukt u lang op de linker/rechter knop om terug te keren naar de hoofdpagina; Tijdens de laadtaak kan de laadstroom worden aangepast door lang op de middelste knop te drukken, en het kort indrukken van de middelste knop beëindigt de huidige taak.

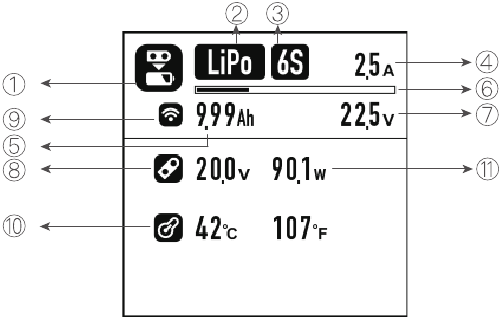

- Laadteken;
- Batterijtype;
- Aantal cellen;
- Laadstroom;
- Batterij geladen capaciteit;
- Taakvoortgangsbalk;
- Huidige batterijspanning;
- Ingangsspanning teken;
- Draadloos verbindingsteken;
- Temperatuur in Celsius en Fahrenheit;
- Ingangsstroom;
Opmerking:
① Stand-by modus:
; Wanneer gevoed door DC-voeding en starten met opladen:
; Wanneer gevoed door PD-protocol en starten met opladen:
; De statusindicator wordt groen na voltooiing van de taak;
⑧ Wanneer gevoed door DC-voeding:
; Wanneer gevoed door TYPE-C-voeding:
De volgende twee getallen zijn de ingangsspanning en het ingangsvermogen;
Als het PD-protocol wordt gebruikt, kan de hoeveelheid geleverd vermogen worden weergegeven.
⑩ Celsius en Fahrenheit.
Indien nodig kunt u uw 608PD-oplader aansluiten op een RC-batterij om alle elektronische apparaten op te laden die het PD-protocol of USB-C ondersteunen.
Stappen: Sluit eerst de laadkabel en de balanskabel aan, druk kort op de middelste knop om de interface te openen voor het wijzigen van de minimumspanningslimiet van de batterij, zie de volgende afbeelding (Links is met aangesloten balanskabel, rechts is zonder aangesloten balanskabel), druk kort op OK (OK) om op te slaan en de taak te starten, druk lang om het opslaan te annuleren en terug te keren naar de hoofdpagina. Sluit het USB-stroomapparaat aan nadat de taak is gestart.
Terwijl de oplader werkt, kan het display worden geschakeld met behulp van de linker- en rechterknoppen. De spanning per cel van de batterij kan alleen worden weergegeven wanneer de balanskabel is aangesloten: Het scherm met interne weerstand kan alleen worden weergegeven wanneer de constante stroomlaadfase bezig is.
Dit product ondersteunt PD2.0/3.0/3.1-ingang en -uitgang en kan worden gebruikt om telefoons en andere elektrische apparaten op te laden met een RC-batterij;
Het kan ook worden opgeladen voor de RC-batterij door een gewone adapter; of opgeladen via DC-voeding en batterijen.
Opmerking:
Om het normale gebruik van de apparatuur en de persoonlijke veiligheid van de gebruiker te waarborgen, mag u niet tegelijkertijd toegang hebben tot de XT60- en USB Type-C-poorten aan de bovenkant van de machine.
Bij gebruik van DC- of batterijvoeding gaat het systeem in de slaapstand als het een minuut inactief is. Druk op een willekeurige toets om het te activeren.
Bezoek: www.isdt.co voor meer details over de functies van deze slimme oplader, en koop diverse accessoires.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download ISDT 608PD Handleiding
