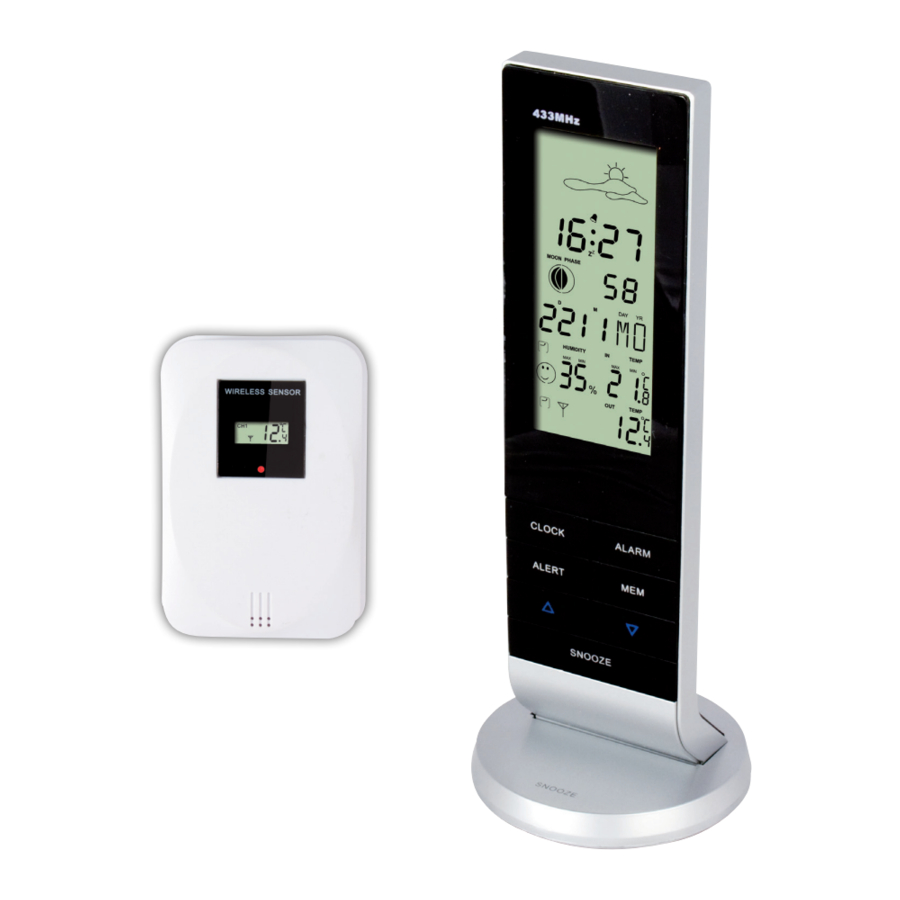

Alecto WS-1150 - Weerstation met draadloze buitensensorhandleiding

INSTALLATIE

Stroomvoorziening

1. Schuif het batterijklepje aan de achterkant van de binnenunit naar beneden en verwijder het.
2. Plaats 2 batterijen, type AAA, 1,5 Volt, volgens de markeringen in het batterijvak (zie A). Batterijen zijn niet inbegrepen. Nadat u de batterijen hebt geplaatst, start de binnenunit een scan van 3 minuten voor een buitensensor in de buurt. Daarom moet u de instructies 3 en 4 binnen die 3 minuten volgen.
3. Druk op de halve maan op het batterijklepje aan de onderkant van de buitensensor (zie I). Trek tegelijkertijd de twee delen van de behuizing van elkaar af (zie J). Verwijder nu het batterijklepje van de binnenunit.
4. Plaats 2 batterijen, type AAA, 1,5 Volt, volgens de markeringen in het batterijvak (zie B). Om de buitensensor opnieuw te laten zenden.
5. Druk op de knop "TX" (zie C) om de buitensensor opnieuw te laten zenden als de registratie is mislukt.
6. Druk op de knop "C/F" (zie D) om de weergave op de buitensensor te schakelen tussen ºC en ºF. Zodra zowel de binnen- als de buitensensor zijn gevonden, verschijnt de buitentemperatuur op het scherm van de binnenunit (zie E).
7. Plaats nu de batterijklepjes terug op de binnen- en buitensensor.
8. U kunt de buitensensor nu aan een schroef hangen of ergens neerzetten.

Tijdformaat instellen

De tijd kan worden weergegeven in een 12-uurs of 24-uurs formaat. Bij het selecteren van de 12-uurs melding, verschijnt "AM" (voormiddag) in het scherm vóór het middaguur en "PM" (namiddag) in het scherm na het middaguur. Bij het selecteren van de 24-uurs melding loopt de klok van 00 tot 24 uur.
Druk op de knop "" om te schakelen tussen het 12-uurs en 24-uurs formaat.

Tijd en datum instellen

Zodra u de batterijen in de binnenunit hebt geplaatst, tonen de klok en de datum 00:00. U kunt de tijd, datum en taal (voor de naam van de dag) als volgt instellen:

1. houd de knop "CLOCK" (KLOK) 2 seconden ingedrukt. De cijfers van de klok in het scherm beginnen te knipperen.
2. druk op de knop "" of "" om het juiste jaar in te stellen.
3. druk op de knop "CLOCK" (KLOK) om verder te gaan met de maandinstelling.
4. druk op de knop "" of "" om de juiste maand in te stellen.
5. druk op de knop "CLOCK" (KLOK) om verder te gaan met de daginstelling.
6. druk op de knop "" of "" om de juiste dag in te stellen.
7. druk op de knop "CLOCK" (KLOK) om verder te gaan met de taalinstelling.
8. druk op de knop "CLOCK" (KLOK) om verder te gaan met de taalinstelling.

U kunt kiezen uit de volgende taalinstellingen voor het aangeven van de dag.
NE - Nederlands
ES - Spaans
DA - Denemarken
GE - Duits
EN - Engels
IT - Italiaans
FR - Frans

9. druk op de knop "" of "" om de gewenste taal in te stellen.
10. druk op de knop "CLOCK" (KLOK) om verder te gaan met de uurinstelling.
11. druk op de knop "" of "" om de juiste uren in te stellen.
12. druk op de knop "CLOCK" (KLOK) om verder te gaan met de minuteninstelling.
13. druk op de knop "" of "" om de juiste minuten in te stellen.
14. druk op de knop "CLOCK" (KLOK) om verder te gaan met de tijdzone-instelling.
15. de tijdzone heeft geen functie en vereist geen instelling.
16. druk op de knop "CLOCK" (KLOK) of wacht 8 seconden om de programmeermodus te verlaten.

Het scherm stopt met knipperen en toont de juiste tijd en datum.

• Het scherm stopt ook met knipperen als u 8 seconden lang geen knop indrukt.
• U kunt de knop "" of "" ten minste 2 seconden ingedrukt houden om een knipperende waarde in 8 stappen aan te passen.

Alarm instellen

U kunt de alarmfunctie gebruiken om een wektijd in te stellen.

1. houd de knop "ALARM" 2 seconden ingedrukt, de alarmtijd in het scherm begint te knipperen.
2. druk op de knop "" of "" om de juiste uren in te stellen.
3. druk op de knop "ALARM" om verder te gaan met de minuteninstelling.
4. druk op de knop "" of "" om de juiste minuten in te stellen.
5. druk op de knop "ALARM" of wacht 8 seconden om de programmeermodus te verlaten.
6. druk kort op de knop "ALARM" om het alarm in te schakelen (pictogram verschijnt) of uit te schakelen (pictogram verdwijnt).

De alarmzoemer werkt als volgt:

• van 0-10 seconden 1 piep/sec.
• van 10-20 seconden 2 piepjes/sec.
• van 20-30 seconden 3 piepjes/sec.
• van 30-120 seconden 4 piepjes/sec.

Temperatuurnotatie instellen

De temperatuur kan worden weergegeven in ºC of ºF. Druk op de knop "" om te schakelen tussen ºC en ºF.

Temperatuurwaarschuwing instellen

U kunt alleen een hoge en lage temperatuurwaarschuwing instellen voor de buitentemperatuur. Zodra de buitentemperatuur verandert naar boven of onder die limiet, wordt er een alarm afgegeven. Deze waarschuwing moet per kanaal worden ingesteld.

1. houd de knop "ALERT" 2 seconden ingedrukt. Het maximale waarschuwingsscherm begint te knipperen.
2. druk op de knop "" of "" om de juiste maximumtemperatuur in te stellen.
3. druk op de knop "ALERT" om verder te gaan met de minimumtemperatuurinstelling.
4. druk op de knop "" of "" om de juiste minimumtemperatuur in te stellen.
5. druk op de knop "ALERT" of wacht 8 seconden om de programmeermodus te verlaten.
6. druk kort op de knop "ALERT" om het alarm in te schakelen (pictogram verschijnt) of uit te schakelen (pictogram verdwijnt).

Tips voor de positionering

• Plaats de binnenunit nooit in direct zonlicht en houd hem uit de buurt van warmte uitstralende objecten (lampen, verwarmingen, enz.).
• Voor een sterke ontvangst van de radiogestuurde tijdsignalen mag u de binnenunit nooit naast grote metalen oppervlakken of apparaten met sterke elektromagnetische velden plaatsen.
• Hoewel de buitensensor geschikt is voor plaatsing buitenshuis, is de unit niet waterdicht. Plaats deze unit op een plek die beschermd is tegen regen en wind.
• De afstand tussen de binnen- en buitensensor mag niet meer dan 50 meter bedragen.

Oplaadbare batterijen

U kunt ervoor kiezen om normale (alkaline) of oplaadbare batterijen te gebruiken in zowel de binnen- als de buitensensor. Oplaadbare batterijen leveren echter een lagere spanning, waardoor de levensduur en nauwkeurigheid van de WS-1150 afnemen. Oplaadbare batterijen moeten worden opgeladen met een externe oplader.

Batterijen buitensensor

Omdat gewone alkalinebatterijen slecht of helemaal niet presteren bij temperaturen rond of onder 0°C, raden we het gebruik van standaard alkalinebatterijen voor de buitensensor af. Daarom raden we aan om lithiumbatterijen in de buitensensor te plaatsen, omdat deze zijn ontwikkeld om te functioneren binnen een temperatuurbereik van -20°C tot 60°C. Deze batterijen kunnen worden besteld bij de klantenservice van Alecto via telefoonnummer 073 6411 355 (Nederland) of 03 238 5666 (België) of via internet www.alecto. nl. Lithiumbatterijen met een capaciteit van 2900mAh hebben een levensduur van minimaal een jaar.

DISPLAY

Algemeen

De werkelijke temperatuur, luchtvochtigheid en luchtdruk worden pas correct weergegeven als zowel de binnen- als de buitenunit enkele uren zijn ingeschakeld en niet zijn verplaatst.
De weersvoorspelling en luchtdruk worden na minimaal 24 uur correct weergegeven.

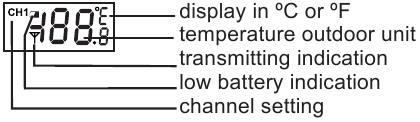

Buitenunit

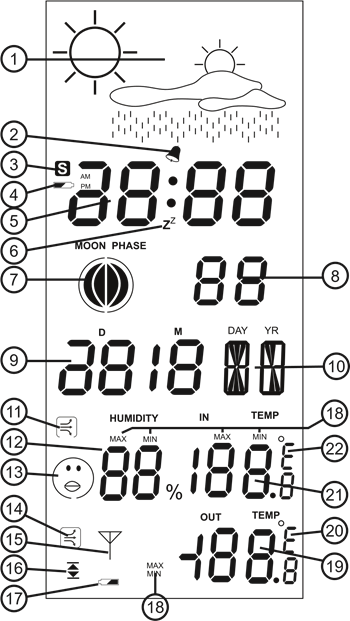

Display overzicht

1. weersvoorspelling met behulp van verschillende pictogrammen.
2. wekkerfunctie aan/uit.
3. geen functie
4. batterij bijna leeg indicatie binnenunit
5. tijdweergave
6. snooze functie geactiveerd
7. maanstatus indicatie
8. seconden weergave
9. datumweergave
10. naam van de dag weergave
11. temperatuurcurve icoon binnenshuis
12. luchtvochtigheid binnenshuis
13. comfort icoon
14. temperatuurcurve buitenshuis
15. ontvangst icoon
16. hoge en lage temperatuur alarm
17. batterij bijna leeg indicatie buitenunit
18. minimum of maximum weergave historie
19. buitenunit temperatuur
20. weergave in ºC of ºF
21. temperatuur binnenshuis
22. weergave in ºC of ºF

WERKING

Weersvoorspelling

De weersvoorspelling wordt weergegeven met behulp van verschillende pictogrammen. Deze weersvoorspelling wordt berekend op basis van veranderingen in de luchtdruk en dit zorgt voor een voorspellingsbetrouwbaarheid van 70 tot 75%. Het gebruik van airconditionings of aanpassingen van het binnenklimaat kunnen de weersvoorspelling beïnvloeden.

De weersvoorspelling wordt aangegeven met behulp van 4 iconen combinaties:

Zonnig

Gedeeltelijk bewolkt

Bewolkt

Regenachtig

Alarm (wekker)

Zie Installatie voor het instellen van de wekker. Druk op de "ALARM" (ALARM) knop om het alarm te activeren. Zodra het alarm afgaat, kun je het uitschakelen door op een willekeurige knop te drukken. De alarmfunctie blijft geactiveerd en gaat na 24 uur opnieuw af.

Snooze functie

Wanneer het alarm afgaat en je de snooze functie gebruikt door op de voet of de "SNOOZE" (SNOOZE) knop te drukken, stopt het alarm en verschijnt het icoon in het display en knippert samen met het alarm icoon. Het alarm gaat na 5 minuten opnieuw af. Druk nogmaals op de "SNOOZE" (SNOOZE) knop of de voet van de WS-1150 om de snooze functie opnieuw te activeren of druk op een andere willekeurige knop om het alarm uit te schakelen.

Maanstatus

De maanstatus geeft aan hoeveel van de maan zichtbaar is (als het niet bewolkt is). Deze weergave is afhankelijk van de datuminstelling.

Binnentemperatuur

De binnentemperatuur wordt elke 12 seconden gemeten. Het temperatuurcurve icoon laat zien of de temperatuur stijgt, daalt of stabiel blijft, als volgt.
Als de temperatuurverandering kleiner is dan 1ºC binnen een uur, verschijnt .
Als de temperatuurverandering groter is dan 1ºC binnen een uur, verschijnt .
Als de temperatuurverandering lager is dan 1ºC binnen een uur, verschijnt .
Deze meting heeft een bereik van 0ºC tot +50ºC ±1ºC

Luchtvochtigheid binnenshuis

De luchtvochtigheid wordt elke 12 seconden gemeten. Het display geeft het percentage van de luchtvochtigheid aan. Het comfort icoon geeft aan hoe aangenaam het binnenklimaat is.
Wanneer de luchtvochtigheid lager is dan 40%:
Wanneer de binnentemperatuur tussen 20°C~28°C ligt en de luchtvochtigheid tussen 40%~70%:

Er wordt geen icoon weergegeven wanneer de luchtvochtigheid tussen 40%~70% ligt, maar de binnentemperatuur buiten het bereik van 20°C~28°C ligt.

Wanneer de luchtvochtigheid hoger is dan 70%:

Geheugen

Je kunt op de "MEM" (MEM) knop drukken om de gemeten minimum en maximum waarde van de volgende items weer te geven.

• binnentemperatuur
• Luchtvochtigheid
• buitentemperatuur

1. druk op de "MEM" (MEM) knop.
2. bij het weergeven van de binnentemperatuur, luchtvochtigheid en buitentemperatuur verschijnt het woord "MAX" (MAX). De aangegeven waarde toont de gemeten maximum waarde.
3. druk op de "MEM" (MEM) knop.
4. bij het weergeven van de binnentemperatuur, luchtvochtigheid en buitentemperatuur verschijnt het woord "MIN" (MIN). De aangegeven waarde toont de gemeten minimum waarde.
5. druk op de "MEM" (MEM) knop of wacht 8 seconden om deze modus te verlaten.

Geheugen reset

Het is mogelijk om de maximum en minimum waarden te verwijderen.

1. houd de "MEM" (MEM) knop 2 seconden ingedrukt totdat je een pieptoon hoort.

De maximum en minimum registraties zijn nu verwijderd.

Buitentemperatuur alarm

Zie Temperatuur Alarm Instellen in hoofdstuk Installatie om de alarm limiet in te stellen. activeren/deactiveren van het alarm:

1. druk op de "ALERT" (ALERT) knop om het alarm te activeren ( verschijnt in het display).
2. druk nogmaals op de " ALERT" ( ALERT) button om het alarm te deactiveren (het icoon verdwijnt).

Wanneer het alarm is geactiveerd en de bovenste of onderste temperatuurlimiet wordt overschreden, wordt er elke 5 seconden een alarmsignaal afgegeven terwijl de buitentemperatuurweergave begint te knipperen. Dit alarmsignaal wordt elke minuut herhaald totdat de temperatuur weer binnen de limieten ligt.

Het is ook mogelijk om dit alarm te deactiveren.

BATTERIJ VERVANGEN

Binnenunit

Na het vervangen van de batterijen van de binnenunit, worden alle geheugens en instellingen verwijderd.

Buitenunit

Na het vervangen van de batterijen van de buitenunit, moet je deze opnieuw registreren bij de binnenunit.

Volg hiervoor de instructies van hoofdstuk 'Installatie'.

RESET/SYSTEEMFOUT

Als je het overzicht van de instellingen kwijt bent of de WS-1150 lijkt niet goed te functioneren, raden we je aan om de binnen- en buitenunits te resetten.

1. Verwijder de batterijen uit de binnen- en buitenunit.
2. Wacht minstens 10 seconden en vervang dan de batterijen.
3. Volg de registratieprocedure (zie paragraaf 'Installatie').

Na enkele seconden zullen de binnen- en buitenunit elkaar hebben herkend en kun je de WS-1150 weer gaan gebruiken.

Als je nog steeds geen verbinding of geluid hebt, neem dan contact op met de klantenservice van Alecto: www.alecto.nl

MILIEU

Aan het einde van zijn levensduur mag dit product niet als normaal huishoudelijk afval worden weggegooid, maar moet het naar een inzamelpunt worden gebracht voor de recycling van elektrische en elektronische apparatuur.
Gooi lege batterijen niet weg, breng ze naar je plaatselijke depot voor klein chemisch afval.

SPECIFICATIES

Binnenunit

Buitenunit

VERKLARING VAN CONFORMITEIT

Hierbij verklaart Hesdo dat het type radioapparatuur Alecto WS-1150 in overeenstemming is met richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://DOC.hesdo.com/WS-1150-DOC.pdf
