Rollei Studio Pro 400 / 600 / 800 / 1200 - HSS Studioflitserhandleiding

Voor het eerste gebruik

Lees voordat u het apparaat voor de eerste keer gebruikt de bedieningsinstructies en veiligheidsinstructies zorgvuldig door.

Bewaar de bedieningsinstructies samen met het apparaat voor toekomstig gebruik. Als andere personen dit apparaat gebruiken, stel deze handleiding dan aan hen beschikbaar. Als u het apparaat aan een derde partij doorgeeft, is deze handleiding onderdeel van het apparaat en moet deze worden meegeleverd.

Uitleg van symbolen

De volgende symbolen worden in deze handleiding, op de flitser of op de verpakking gebruikt.

Producten die met dit symbool zijn gemarkeerd, voldoen aan alle relevante communautaire wetgeving van de Europese Economische Ruimte.

Producten die met dit symbool zijn gemarkeerd, werken op wisselstroom.

Bij beschermingsklasse I (beschermende aarding) zijn alle elektrisch geleidende behuizingsdelen van het apparaat verbonden met de beschermende aardgeleider.

Alleen voor gebruik binnenshuis. Apparaten met dit symbool mogen alleen binnenshuis worden gebruikt (droge omgeving).

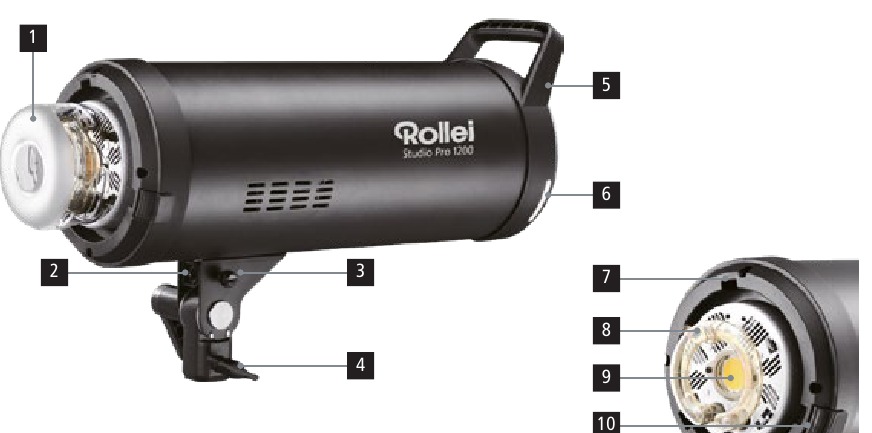

Overzicht

1. Glasbescherming
2. Parapluhouder
3. Parapluvergrendeling
4. Lampstatiefvergrendeling
5. Draaghandvat
6. Groepindicator
7. Bowens S-Type connector
8. Flitsbuis
9. LED-instellamp
10. Ontgrendelknop voor accessoires
11. Radiosignaalknop
12. Flitsmodusknop
13. Testflitsknop
14. Aan/uit-schakelaar
15. Netsnoeraansluiting
16. Multimodusknop
17. Fotocel (infraroodsensor)
18. Menu / Terug-knop
19. Instellingenknop
20. Instellamp/signaaltoonknop
21. SYNC-aansluiting
22. Kantelvergrendeling

Draadloos ontvangersignaal

Druk kort op de Radio signal button (radiosignaalknop) en draai aan de bedieningsknop om de signaalbron van de radiozender in te stellen. Druk op de instelknop om te bevestigen en het radiosignaalsymbool stopt met knipperen.

Draadloos signaal dat overeenkomt met de ontspanknop

• Draadloze afstandsbediening
• TTL-ALL: (geïntegreerde flitsschoenzender) – Professionele radiozender Mark II
• TTL-C (Canon-afstandsbediening)
• TTL-N (Nikon-afstandsbediening)
• TTL-S (Sony-afstandsbediening)
• TTL-F (Fujifilm-afstandsbediening)
• CH/GR (CH & GR-afstandsbediening)
• Canon RT-radio„ID"-nummers kunnen worden ingesteld tussen 00 – 99 / AU.
  Flitser en Canon-speedlites kunnen worden gesynchroniseerd wanneer CH- en ID-nummers hetzelfde blijven.

De groep instellen

Druk tweemaal op de Radio signal button (radiosignaalknop) om de groep in te stellen, het groepspictogram knippert. Draai aan de bedieningsknop om de groep in te stellen, druk op de bedieningsknop om te bevestigen, het GR-groepssymbool stopt met knipperen.
GR: A / B / C / D / E / F / G / H / I / J / L / O / P / Q / S / U

Kanaalinstelling CH: 00~31

Druk driemaal op de Radio signal button (radiosignaalknop) om naar het kanaal te schakelen en draai aan de bedieningsknop om het kanaal in te stellen. Druk op de instelknop om te bevestigen, het CH-kanaalsymbool stopt met knipperen.

De instellamp instellen

Druk kort op de modellering-lichttoets om het instellampje in te stellen op "Off / Proportional / 100% / Individual" (Uit / Proportioneel / 100% / Individueel). Druk in de individuele modus op de modellering-lichttoets totdat het symbool knippert, draai aan de modelleringsknop om de helderheid van het instellampje aan te passen en druk op de modelleringsknop om te bevestigen.

Interface van de menufuncties

1. EasyCap
2. Vertraging
3. De stroomweergave instellen
4. Slaapstand: 15 / 30 / 60 minuten
5. Achtergrondverlichting: 1 / 2 / 3
6. Weergave van het firmwareversienummer

Bediening

EasyCap

• Druk eenmaal kort op de Menu key (menutoets) om naar de "FN1"-maskerinstellinginterface te schakelen.
• Houd de bedieningsknop ingedrukt om de EasyCap-functie in te schakelen, draai aan de bedieningsknop en stel het totale aantal flitslichtgroepen in de maskermodus in en druk kort op de bedieningsknop om het aantal flitsen in te stellen.

Bijvoorbeeld: "6 – 2" betekent dat er 6 groepen flitsposities zijn in de maskermodus en dat de huidige flitser flitst bij de tweede ontspanknop.

Vertraging

Druk tweemaal kort op de menutoets om naar "FN2" te schakelen, draai aan de instelknop en stel de vertragingsflitstijd in, druk kort op de instelknop en schakel de tijdseenheid in. Instelling flitsvertraging: 0,00 ~ 30 seconden.

Weergave vermogenswaarde

Decimale breuk vermogenswaarde weergeven

De vermogensindicator instellen
Druk driemaal op de Menu key (menutoets) om naar "FN3" te schakelen, draai aan de instelknop en stel "on / off" (aan / uit) in en druk op de testflitstoets om af te sluiten.
"On" (Aan) – weergave breukgetal / "Off" (Uit) – decimale weergave

Bevriezen

Druk eenmaal kort op de flash mode button (flitsmodusknop) om de freeze-modus te activeren. Bij de standaard flitssynchronisatiesnelheid van de camera (Canon 1 / 250s / Nikon 1 / 320s / Sony 1 / 250s) kunt u snelle bewegingen bevriezen.

Tabel van het uitgangsvermogen en de flitsduur:

Meervoudige modus (Multi)

• Houd de multi-mode key (multimodustoets) ongeveer 2 seconden ingedrukt om de multi-modus te activeren.
• Na het inschakelen kort op de multi-mode button (multimodusknop) drukken om de flitstijden in te stellen.
• Wanneer het " " symbool knippert, draai dan aan de instelknop om de flitstijden in te stellen.
• Druk tweemaal op de multi-mode button (multimodusknop) en draai aan de bedieningsknop om de flitsfrequentie per seconde in te stellen: 01 ~ 30 Hz.
• Afhankelijk van het uitgangsvermogen, de flitstijden en de flitsfrequentie per seconde worden gewijzigd.
• Met de multi-modus kunt u meerdere foto's maken van de beweging van een object op één foto door continu te flitsen volgens de instelling.
• Tijdens de meervoudige flitscyclus moet de camerasluiter open blijven tot het einde van de flits.

1. Flitstijden (Aantal belichtingen voor één afbeelding)
2. Flitsfrequentie per seconde

Berekeningsformule van de multi-flitsmodus:
Flitstijden / flitsfrequentie = sluitertijd

Hogesnelheidssynchronisatiemodus / HSS

• Druk tweemaal kort op de flash mode button (flitsmodusknop) om de HSS-modus in te schakelen.
• Ondersteuning van camerasluitertijd tot 1 / 8000s
• In de HSS-modus is de flitsuitgangsaanpassing ~ 9,0 (1 / 1).
• Druk driemaal op de flash mode button (flitsmodusknop) om de HSS-modus uit te schakelen.
• Het HSS-symbool verdwijnt en de flitser gaat naar de normale modus.
• In de normale flitsmodus is de kleurtemperatuur 5500K ± 100K.
• Kleurtemperatuurbereik van twee opeenvolgende flitsen met hetzelfde uitgangsvermogen: ± < 30K.

Fotocel (infraroodsensor): Druk ongeveer 2 seconden op de Menu button (menuknop) om de infraroodfunctie in en uit te schakelen.

Signaaltoon: Houd de signaaltoonknop ongeveer 2 seconden ingedrukt om de signaaltoon in/uit te schakelen.

Technische gegevens

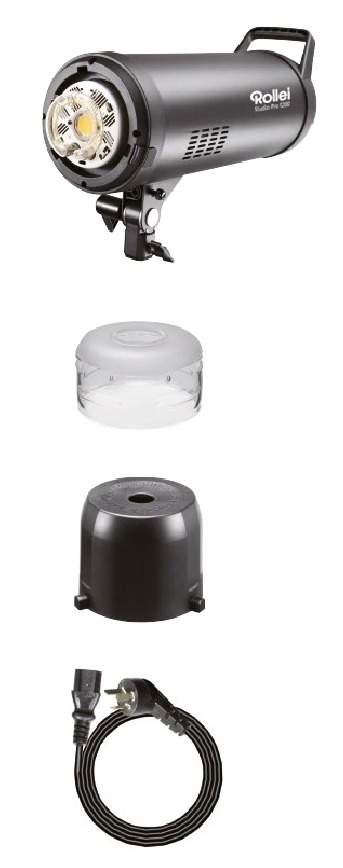

Inhoud van de doos

Wij behouden ons het recht voor om functies of parameters zonder nadere kennisgeving te updaten.

Veiligheidsinstructies

Gevaar door elektrische stroom!

Defecte elektrische installaties of overmatige netspanning kunnen een elektrische schok veroorzaken.

• Sluit het product alleen aan als de netspanning van het stopcontact overeenkomt met de specificaties op het typeplaatje.
• Sluit het product aan op een gemakkelijk bereikbaar stopcontact, zodat u het snel kunt loskoppelen van het elektriciteitsnet in geval van problemen.
• Gebruik alleen het meegeleverde netsnoer.
• Gebruik het product niet als het zichtbaar beschadigd is of als de kabel defect is.
• Als het product of de accessoires ervan beschadigd zijn, moeten ze worden vervangen of gerepareerd door de fabrikant, de serviceafdeling of een vergelijkbaar gekwalificeerd persoon om gevaren te voorkomen
• De behuizing mag niet worden geopend en reparaties mogen alleen worden uitgevoerd door een gekwalificeerde technicus. Neem hiervoor contact op met een gespecialiseerde werkplaats. Elke aansprakelijkheid en alle garantieclaims zijn uitgesloten in geval van reparaties door de gebruiker, onjuiste aansluiting of onjuiste bediening.
• Gebruik het product niet met een externe timer of een afzonderlijk afstandsbedieningssysteem.
• Als u het product gedurende langere tijd niet gebruikt, moet u het altijd loskoppelen van de stroombron.
• Bescherm het product tegen vocht. Raak het product niet aan met natte/vochtige handen en dompel het niet onder in water.
• Dit product is niet waterdicht! Gebruik dit product niet in de regen of in natte omgevingen. Raak het product nooit aan tijdens onweer.
• Schakel de stroom uit via de hoofdschakelaar voordat u de stroom loskoppelt.
• Bewaar of gebruik de flitser niet op plaatsen waar deze wordt blootgesteld aan sterke elektromagnetische velden of stof. Houd de unit uit de buurt van andere storingsbronnen.
• Schakel de flitser uit en koppel deze los van de stroomvoorziening wanneer u de flitsbuis vervangt.

• Gebruik het netsnoer nooit als draagbeugel.
• Houd het product en de accessoires uit de buurt van open vuur, hete oppervlakken en licht ontvlambare materialen.
• Leg het netsnoer zo neer dat er geen struikelgevaar ontstaat.
• Buig het netsnoer niet en leg het niet over scherpe randen.

Gevaar voor kinderen en personen met beperkte fysieke, zintuiglijke of mentale vaardigheden (bijv. gedeeltelijk gehandicapten, oudere personen met beperkte fysieke en mentale vaardigheden) of een gebrek aan ervaring en knowhow (bijv. oudere kinderen).

• Dit product mag worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale vaardigheden of een gebrek aan ervaring en knowhow, mits ze onder toezicht staan of instructies hebben gekregen voor het veilige gebruik van het product en de potentiële gevaren van het gebruik ervan begrijpen. Kinderen mogen niet met het product spelen. Het product mag niet door kinderen worden gereinigd of onderhouden. Houd kinderen jonger dan acht jaar uit de buurt van het product en de accessoires ervan.
• Steek geen voorwerpen in het product.
• Laat het product tijdens het gebruik niet onbeheerd achter.
• Het product is geen speelgoed. Houd het product, de accessoires en het verpakkingsmateriaal uit de buurt van kinderen en huisdieren om ongelukken en verstikking te voorkomen.
• Uitsluitend voor fotografische verlichtingsdoeleinden. Niet geschikt voor permanente ruimteverlichting.
• Film met dit product geen auto-, bus-, fiets-, motor- of treinbestuurders tijdens het rijden. De bestuurder kan verblind worden en een ongeval veroorzaken. Dit geldt ook voor niet-genoemde personen of groepen als mogelijke verblinding een ongeval zou kunnen veroorzaken.
• Schijn niet rechtstreeks in de ogen van mensen of dieren, omdat dit schade aan het netvlies, visuele stoornissen en zelfs blindheid kan veroorzaken.
• Zorg voor voldoende ventilatie tijdens het gebruik. Bedek nooit de ventilatiesleuven van het apparaat.
• Gebruik of bewaar de unit niet bij hoge temperaturen of in afgesloten ruimtes met direct zonlicht. Het product mag niet worden gebruikt bij omgevingstemperaturen boven 40 °C.
• Houd er rekening mee dat de flitsbuis, het instellicht en een aangesloten reflector tijdens het gebruik erg heet kunnen worden. Raak deze onderdelen niet aan tijdens of direct na gebruik. Laat de onderdelen van de unit afkoelen voordat u de flitsbuis of reflector vervangt.
• Behandel glazen onderdelen zoals de flitsbuis voorzichtig, zodat het glas niet breekt. Raak de flitsbuis niet aan met blote handen, gebruik schone katoenen handschoenen of een microvezeldoek. Kleine restjes huidvet kunnen ervoor zorgen dat de flitsbuis barst.
• Zorg ervoor dat de kantelhendel van de flitser stevig is vastgedraaid voordat u de unit gebruikt en accessoires erop aansluit.
• Monteer de flitser op een statief met voldoende draagvermogen en zet het statief zo neer dat het niet kan omvallen of wegglijden
• Laat de flitser afkoelen voordat u hem inpakt voor transport of opslag.
