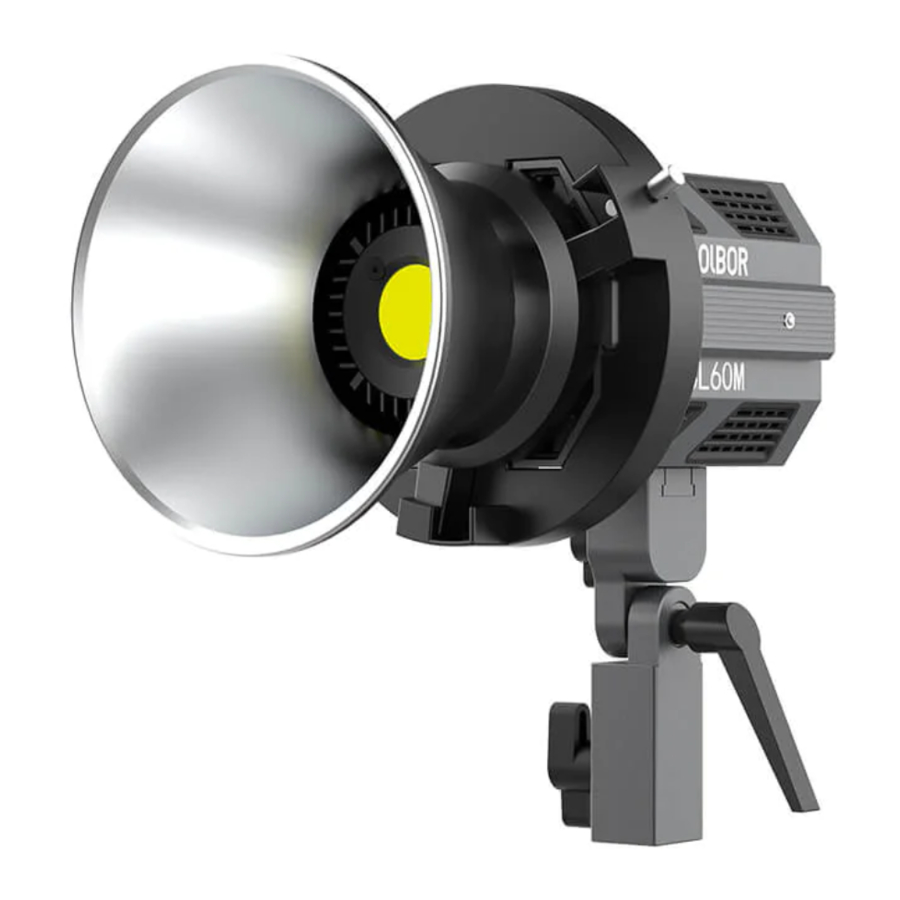

COLBOR CL60M - Handleiding videolamp

Lees deze handleiding zorgvuldig door voor gebruik en volg alle hierin vermelde instructies.

Veiligheidsinstructies

• Lees en begrijp deze handleiding volledig voordat u het product gebruikt.
• Verwijder de COB-beschermfolie om schade door oververhitting te voorkomen voor het eerste gebruik.
• Verwijder de COB-beschermkap om schade door oververhitting te voorkomen voor elk gebruik.
• Gebruik het product niet in een vochtige omgeving of met natte handen. Zorg ervoor dat er geen water op het product spat of dat het in water wordt ondergedompeld.
• Houd het product uit de buurt van corrosieve chemicaliën en vloeistoffen om schade te voorkomen.
• Houd het product buiten het bereik van kinderen tijdens gebruik. Laat het product niet zonder toezicht achter.
• Wanneer het product werkt, produceren de COB en het koellichaam een hoge temperatuur. Blokkeer, keer niet om en raak niet aan met de handen.
• Om de levensduur te garanderen, blijft het koelsysteem na het uitschakelen nog een tijdje draaien totdat de COB onder de 45 °C is.
• Koppel de stroomtoevoer los en berg het netsnoer op wanneer het niet in gebruik is.
• Orden tijdens het gebruik het netsnoer om struikelen en het afsnijden van de stroom of schade aan het product te voorkomen.
• Laat het product volledig afkoelen voor opslag. Verwijder de stroomkabel uit het product en plaats deze na afkoeling in de bijbehorende positie van de draagtas.
• Demonteer het product niet zelf, anders vervalt de garantie. Raadpleeg bij storingen een geautoriseerde technicus voor inspectie of onderhoud.
• Aanbevolen wordt om de originele onderdelen van COLBOR te gebruiken. Als het product beschadigd is door het gebruik van niet-originele onderdelen, valt dit niet onder de garantie van onze producten.
• Vallen of externe impact kan leiden tot productfalen. Kunstmatige schade valt niet onder de garantie.
• COLBOR behoudt zich het recht voor op de definitieve interpretatie van de producten. Het productontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

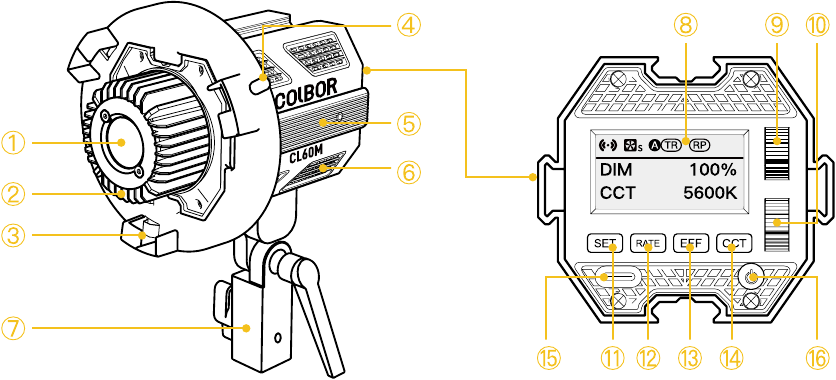

Productinstructies

1. COB-kraal
2. Koellichaam kraal
3. Bowen-montageadapter
4. Uitwerppen
5. Rail
6. Ventilatieopening
7. Snelmontagehouder
8. LCD-scherm
9. Helderheidsregelaar
10. Kleurtemperatuurregelaar
11. Knop Instellingen
12. Knop EFF-snelheidoptie
13. Knop EFF-modus
14. Knop CCT-modus
15. Type-C stroomingang
16. Aan/uit-knop

Installatie en demontage

COB-beschermkap verwijderen

Houd de COB-beschermkap vast en trek deze eruit zoals de pijl aangeeft.

Opmerking: zorg ervoor dat u de kap voor elk gebruik verwijdert om hitteschade te voorkomen.

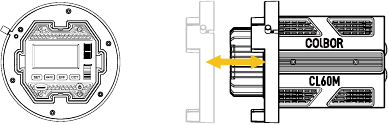

Adapterring en reflector installeren

1. Lijn het binnenframe van de adapterring uit met het buitenframe van de lamp en duw de adapterring vanaf de kop in de lamp. Maak twee kogels op de adapterring vast aan de glijbaan.
   Duw bij het demonteren de adapterring naar de kop van de lamp.

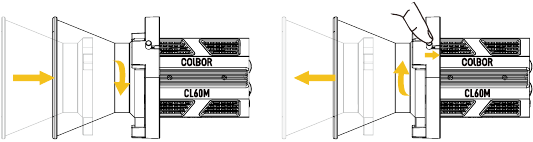

2. Lijn de reflector uit met de adapterring en plaats deze. De uitwerppen wordt gekneld door de reflector. Draai de reflector stevig met de klok mee en de uitwerppen springt terug.
   Duw bij het demonteren de uitwerppen in en draai de reflector tegen de klok in.

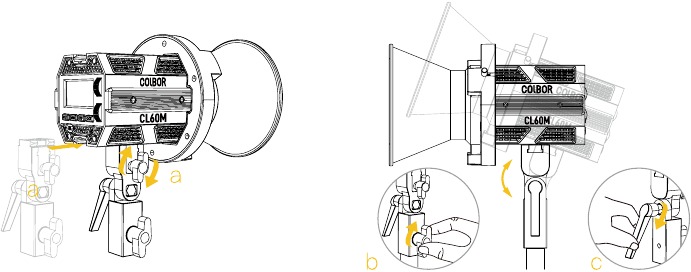

Bevestiging van de videolamp

1. Schuif de snelmontagehouder in de glijbaan onder de lamp en draai de knop a stevig vast.
2. Installeer een statief in de snelmontagehouder en draai de knop b stevig vast.
3. Pas de lamp aan de gewenste hoek aan en draai de knop c stevig vast.

Aansluiting en demontage van meerdere lampen

Schuif de rail van de ene lamp in de glijbaan van de andere totdat de pinnen erin liggen. Schuif bij het loskoppelen de lamp uit de glijbaan.

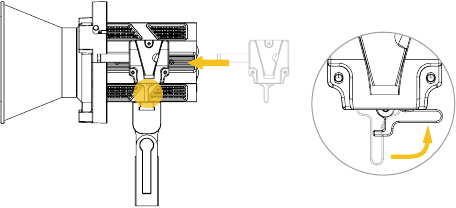

VM2 installeren

Schuif VM2 in de glijbaan van de lamp, bepaal de vaste positie en verstel de hendel om te vergrendelen.

Pas bij het verwijderen het niveau aan om te ontgrendelen en schuif uit de lamp.

Stroomvoorziening

1. DC-stroomvoorziening
   Sluit de stroomadapter aan op de Type-C stroomingang en schakel in.

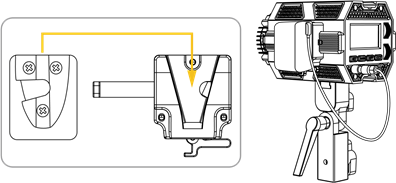

2. Batterijvoeding
   Schakel de stroom in na het installeren van de V-mount en batterij.


Bedieningsinstructies

1. Verwijder de beschermfolie van de COB-kraal voordat u het product voor de eerste keer gebruikt.
2. Inschakelen: verbind het netsnoer met de voedingsadapter, steek de connector van de adapter in de voedingsingang van de armatuur en sluit deze vervolgens aan op een elektriciteitsvoorziening.
3. Functie: druk lang op de aan/uit-knop, waarna de aan/uit-knop oplicht. Het product gaat naar de bedieningsinterface.
   (Fabrieksinstelling: CCT)
4. Uitschakelen: druk op de aan/uit-knop.

Beschrijving van statuspictogrammen

Statuspictogram APP-verbinding
	Nadat u een draadloze verbinding hebt geselecteerd in het menu Instellingen, wordt het pictogram dynamisch weergegeven.
	Het pictogram brandt altijd om aan te geven dat het koppelen met de mobiele APP is gelukt. Het pictogram verdwijnt om aan te geven dat het koppelen met de mobiele APP is mislukt of dat het product niet is gekoppeld.
Statuspictogram ventilator
	Slimme modus. Het product past de ventilatorsnelheid aan op basis van de intern gedetecteerde temperatuur om ervoor te zorgen dat het in optimale staat verkeert.
	Stille modus. De ventilator blijft op lage snelheid draaien voor minimaal geluid, en de beveiliging tegen oververhitting wordt geactiveerd als de producttemperatuur hoger is dan de alarmwaarde.
Statuspictogram groep
	Geen groepsstatus. Het product keert terug naar de fabrieksstatus en wordt niet beïnvloed door andere groepen.
	A staat voor Groep A. Er zijn vijftien groepen (A~O). T staat voor Tx.
	A staat voor Groep A. Er zijn vijftien groepen (A~O). R staat voor Rx.
	A staat voor Groep A. Er zijn vijftien groepen (A~O). TR staat voor TxRx.
Statuspictogram repeater
	Als het pictogram altijd brandt, betekent dit dat de repeaterfunctie is ingeschakeld, en als het pictogram verdwijnt, betekent dit dat de functie is uitgeschakeld.
Pictogram productalarm oververhit
	Als het pictogram knippert, betekent dit dat de interne temperatuur van het product te hoog is en dat er koelmaatregelen moeten worden genomen. Als het pictogram verdwijnt, betekent dit dat de werking normaal is.

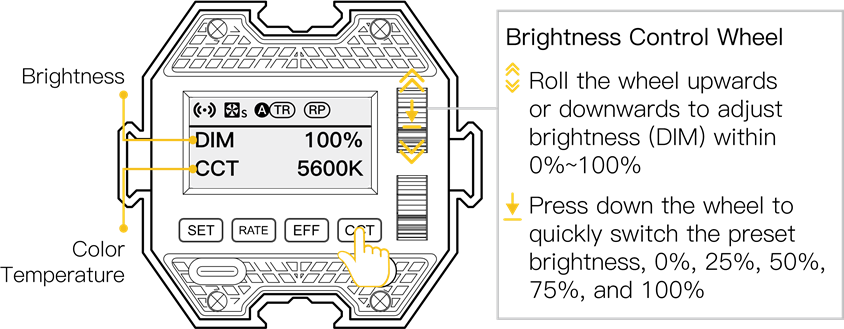

CCT-modus (druk kort op de CCT Mode Button (CCT-modusknop) om te openen)

Door aan het wiel te draaien, wordt de huidige instellingsparameterwaarde vergroot en keert het automatisch terug naar het hoofdscherm na 1,5 seconde geen bediening.

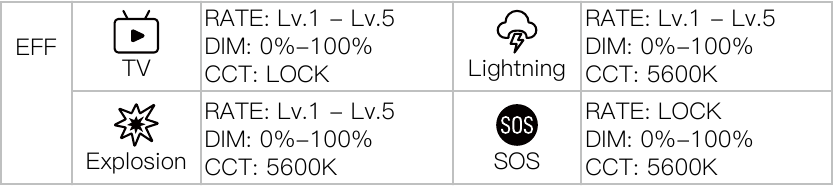

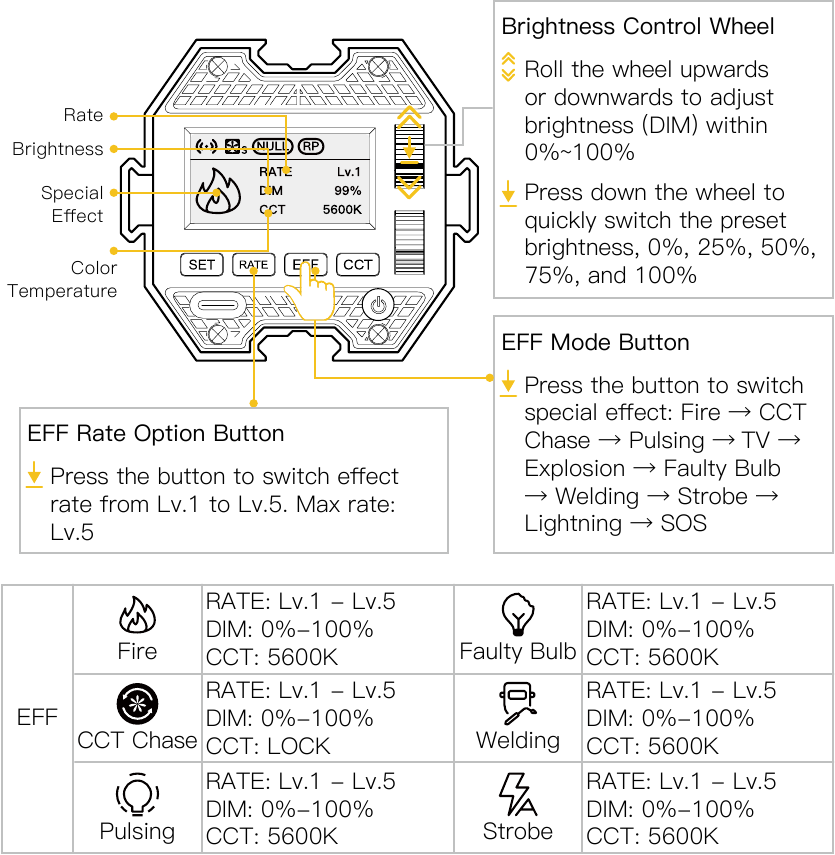

EFF-modus (druk kort op de EFF Mode Button (EFF-modusknop) om te openen)

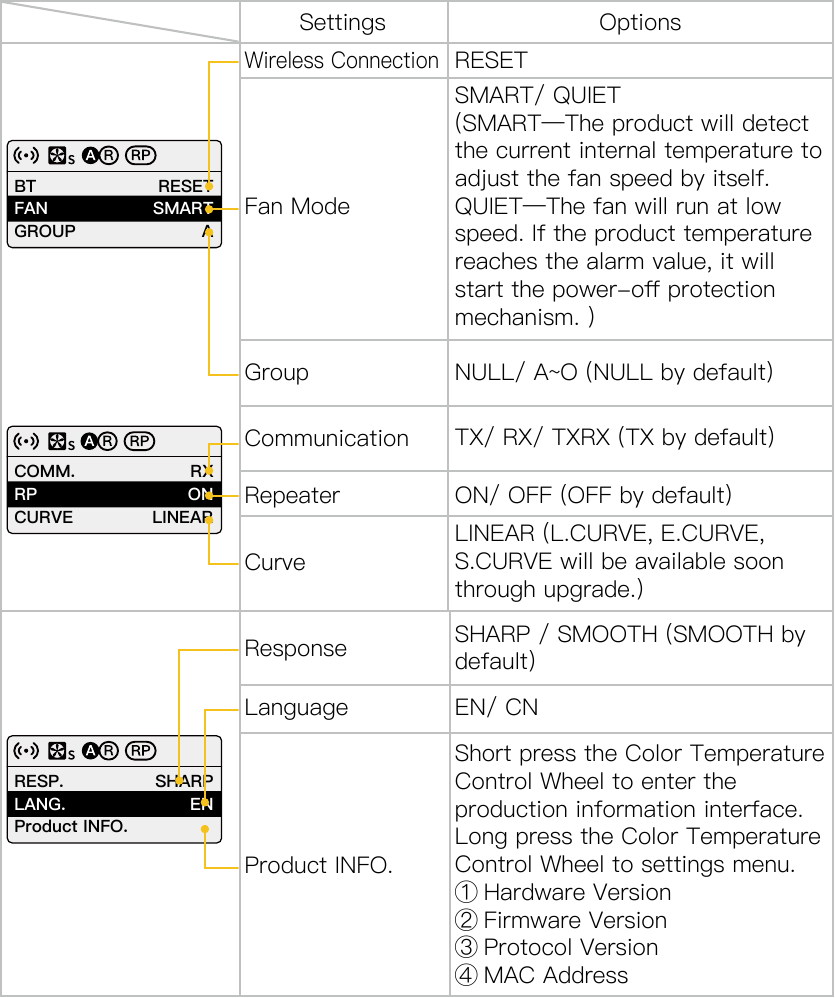

Instellingen

1. Druk kort op de Settings Button (Instellingenknop) om het instellingenmenu te openen.
2. Draai aan het Brightness Control Wheel (wiel voor helderheidsregeling) om een instelling te kiezen.
3. Draai aan het Color Temperature Control Wheel (wiel voor kleurtemperatuurregeling) om de bijbehorende instelling aan te passen (draadloze verbinding aanpassen vereist een korte druk).

Wanneer de groepsfunctie is ingeschakeld, duurt het even om verbinding te maken tussen producten als het product na een bepaalde tijd wordt bediend, dus er zal een vertraging van milliseconden optreden.

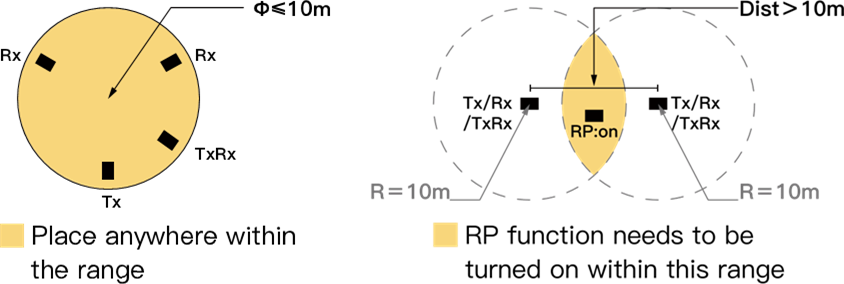

De effectieve afstand van de zender (TX), ontvanger (RX), zender & ontvanger (TXRX) is 10 meter.

De repeater (RP)-functie is de hulpfunctie om het signaal van lichtregeling en de effectieve afstand van lichtregeling te verbeteren. Te veel gebruik van de RP-functie kan echter de reactietijd van het product beïnvloeden als gevolg van omgevingsfactoren.

Als de afstand tussen lampen in een groep meer dan 10 meter is, wordt aanbevolen om een lamp in het midden in te stellen als een signaal-RP-punt om de regelafstand te vergroten. Bovendien kan in de staat van multi-light verbinding de reactie van het product effectief worden verbeterd wanneer de RP-functie van één lamp is ingeschakeld als er meer dan vijf lampen zijn aangesloten, de RP-functie van twee lampen is ingeschakeld als er meer dan tien zijn, enzovoort.

Fabrieksinstellingen herstellen: houd beide wielen 5 seconden samen ingedrukt en het product start opnieuw op om de fabrieksinstelling te herstellen.

Specificaties

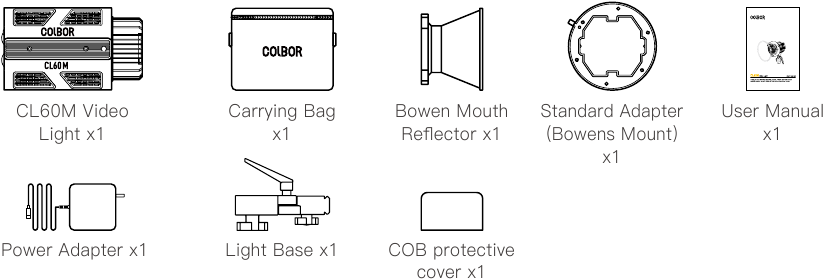

Verpakkingslijst

Over het product

1. Na de test heeft het product met montagestructuur een draagvermogen van 4 kg. Klanten moeten het gebruiken volgens de werkelijke omstandigheden.
2. Het wordt aanbevolen om de originele voedingsadapter te gebruiken voor de voeding. De storing is niet inbegrepen in de garantie als andere apparatuur wordt gebruikt om het product van stroom te voorzien.
3. Wanneer meer dan vijf lampen in een lichtmatrix zijn gemonteerd, moet de RP-functie in een van hen worden ingeschakeld om een betere regelstabiliteit te bieden. Als het aantal lampen 10 bereikt, schakelt u de RP-functie in voor twee van hen, enzovoort.

GARANTIE

Garantieperiode

1. Klanten hebben recht op gratis vervanging of reparatie in geval van kwaliteitsdefect(en) die worden geconstateerd in het product bij normaal gebruik binnen 30 dagen na ontvangst van het product.
2. Originele COLBOR-producten hebben recht op 12 maanden beperkte garantieservice. De garantieperiode begint op de datum van aankoop van gloednieuwe, ongebruikte producten door de eerste eindgebruiker.

Procedure voor garantieclaims

1. Als uw product na aankoop een storing of probleem vertoont, neem dan contact op met een lokale agent voor hulp, of u kunt altijd contact opnemen met de klantenservice van COLBOR via e-mail.
2. Bewaar uw aankoopbewijs en garantiecertificaat als aankoopbewijs. Als een van deze documenten ontbreekt, wordt alleen retourzending of betaalde service verleend.
3. Als het COLBOR-product buiten de garantie valt, worden de service en de kosten van de onderdelen in rekening gebracht.

Formulier 1

Verlichting

De gegevens zijn afkomstig van tests in een laboratorium.

Download de COLBOR Studio™ APP

1. Scan de volgende QR-code om te installeren.

   iOS

   Android
2. Zoek naar COLBOR STUDIO in de App Store of Google Play.




Guangzhou Zhiying Technology Co., Ltd
Room 2401, 24 / F, South Tower, Lisheng Plaza, No. 68 Huadi Avenue, Liwan District, Guangzhou, China, 510000
support@colborlight.com
www.colborlight.com
